Page 425 of 618

4257-3. Tee-se-itse-huolto
OM12M54FI
7
Huolto ja hoito

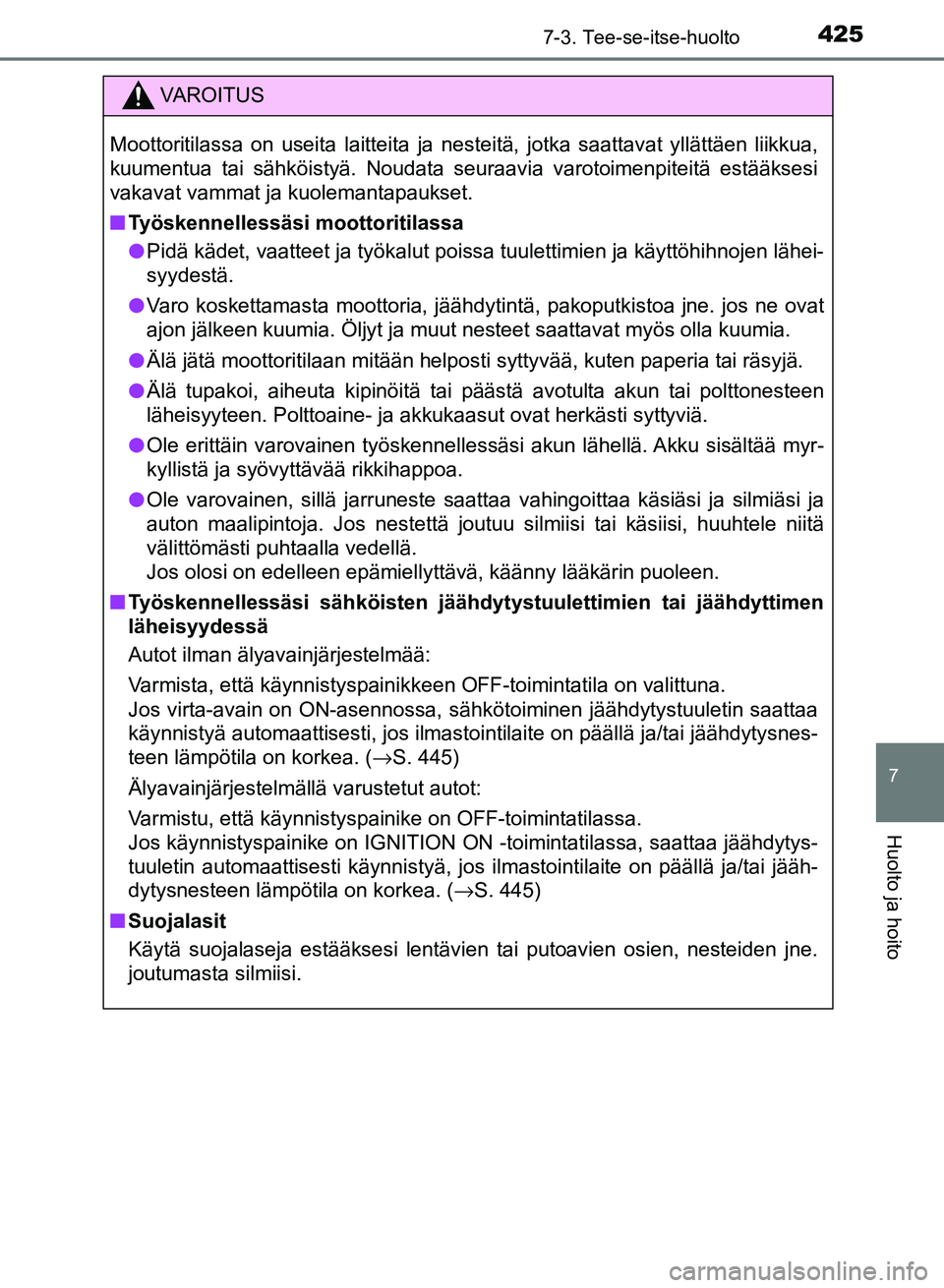

VAROITUS
Moottoritilassa on useita laitteita ja nesteitä, jotka saattavat yllättäen liikkua,
kuumentua tai sähköistyä. Noudata seuraavia varotoimenpiteitä estääksesi
vakavat vammat ja kuolemantapaukset.
nTyöskennellessäsi moottoritilassa
l Pidä kädet, vaatteet ja työkalut poissa tuulettimien ja käyttöhihnojen lähei-
syydestä.
l Varo koskettamasta moottoria, jäähdytintä, pakoputkistoa jne. jos ne ovat
ajon jälkeen kuumia. Öljyt ja muut nesteet saattavat myös olla kuumia.
l Älä jätä moottoritilaan mitään helposti syttyvää\
, kuten paperia tai räsyjä.
l Älä tupakoi, aiheuta kipinöitä tai päästä avotulta akun tai polttonesteen
läheisyyteen. Polttoaine- ja akkukaasut ovat herkästi syttyviä.
l Ole erittäin varovainen työskennellessäsi akun lähellä. Akku sisältää myr-
kyllistä ja syövyttävää rikkihappoa.
l Ole varovainen, sillä jarruneste saattaa vahingoittaa käsiäsi ja silmiäsi ja
auton maalipintoja. Jos nestettä joutuu silmiisi tai käsiisi, huuhtele niitä
välittömästi puhtaalla vedellä.
Jos olosi on edelleen epämiellyttävä, käänny lääkärin puol\
een.
n Työskennellessäsi sähköisten jäähdyt ystuulettimien tai jäähdyttimen
läheisyydessä
Autot ilman älyavainjärjestelmää:
Varmista, että käynnistyspainikkeen OFF-toimintatila on valittuna. \
Jos virta-avain on ON-asennossa, sähkötoiminen jäähdytystuuletin saattaa
käynnistyä automaattisesti, jos ilmastointilaite on päällä ja/tai jää\
hdytysnes-
teen lämpötila on korkea. ( →S. 445)
Älyavainjärjestelmällä varustetut autot:
Varmistu, että käynnistyspainike on OFF-toimintatilassa.
Jos käynnistyspainike on IGNITION ON -toimintatilassa, saattaa jäähdytys-
tuuletin automaattisesti käynnistyä, jos ilmastointilaite on päällä ja/tai jääh-
dytysnesteen lämpötila on korkea. ( →S. 445)
n Suojalasit
Käytä suojalaseja estääksesi lentävien tai putoavien osien, nesteiden jne.
joutumasta silmiisi.
OM12M54FI.book Page 425 M onday, October 30, 2017 4:43 PM
Page 426 of 618
4267-3. Tee-se-itse-huolto
OM12M54FI

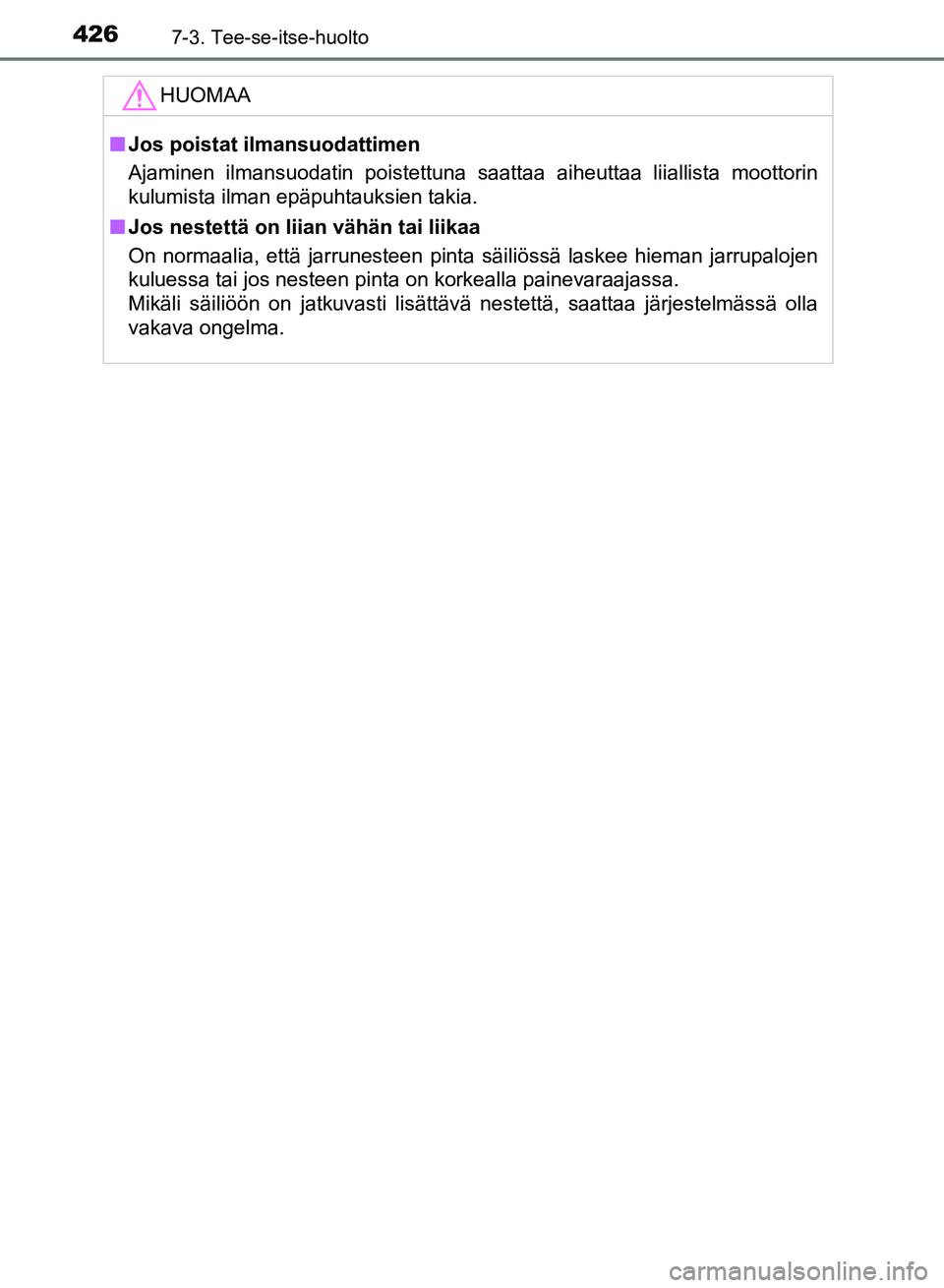

HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna saattaa aiheuttaa liiallista moottorin
kulumista ilman epäpuhtauksien takia.
n Jos nestettä on liian vähän tai liikaa
On normaalia, että jarrunesteen pinta säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on korkealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä nestettä, saattaa järjestelmässä olla
vakava ongelma.
OM12M54FI.book Page 426 M onday, October 30, 2017 4:43 PM
Page 427 of 618
4277-3. Tee-se-itse-huolto
OM12M54FI
7
Huolto ja hoito

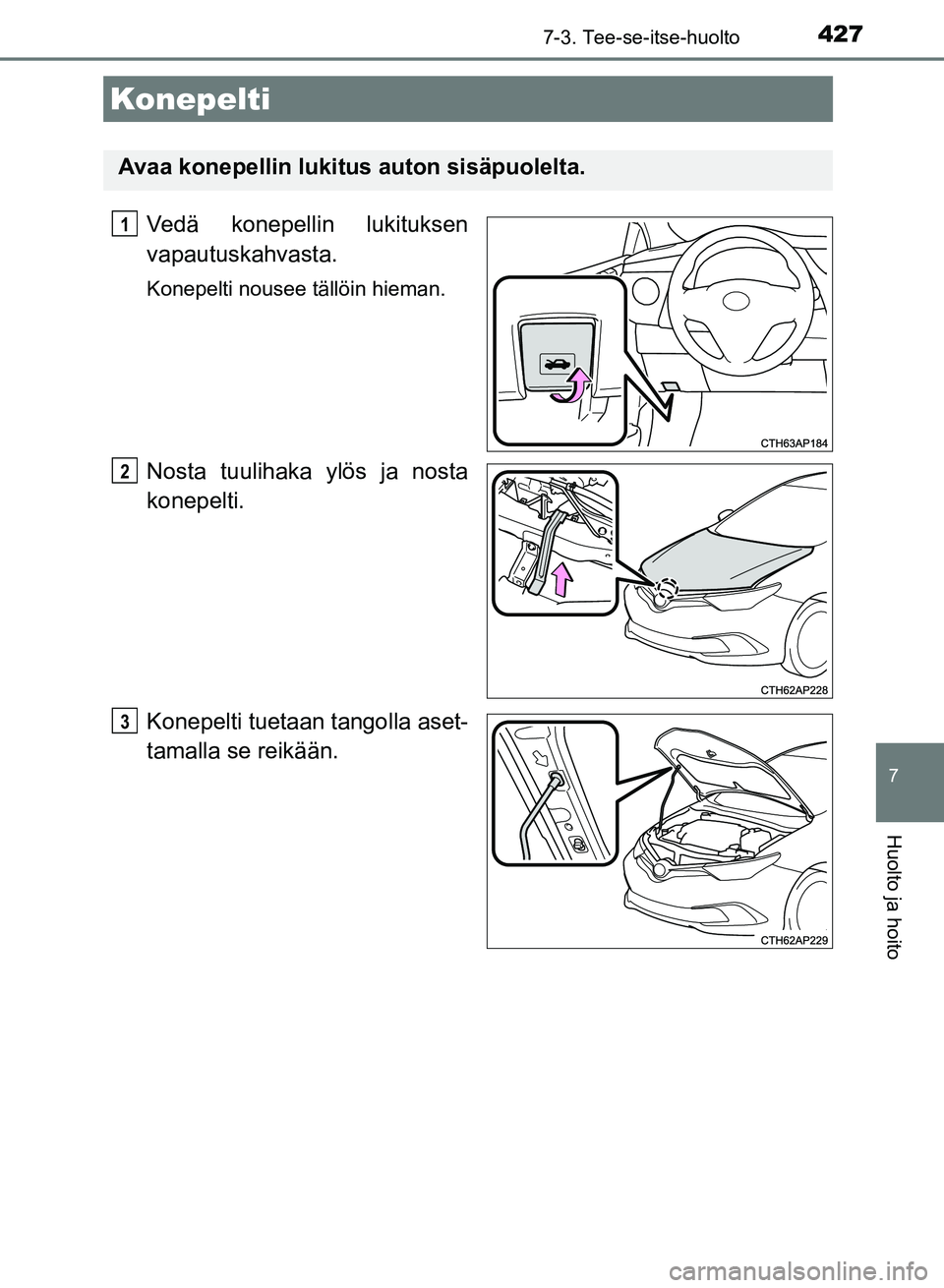

Vedä konepellin lukituksen
vapautuskahvasta.
Konepelti nousee tällöin hieman.
Nosta tuulihaka ylös ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla se reikään.
Konepelti
Avaa konepellin lukitu s auton sisäpuolelta.
1
2
3
OM12M54FI.book Page 427 M onday, October 30, 2017 4:43 PM
Page 428 of 618
4287-3. Tee-se-itse-huolto
OM12M54FI

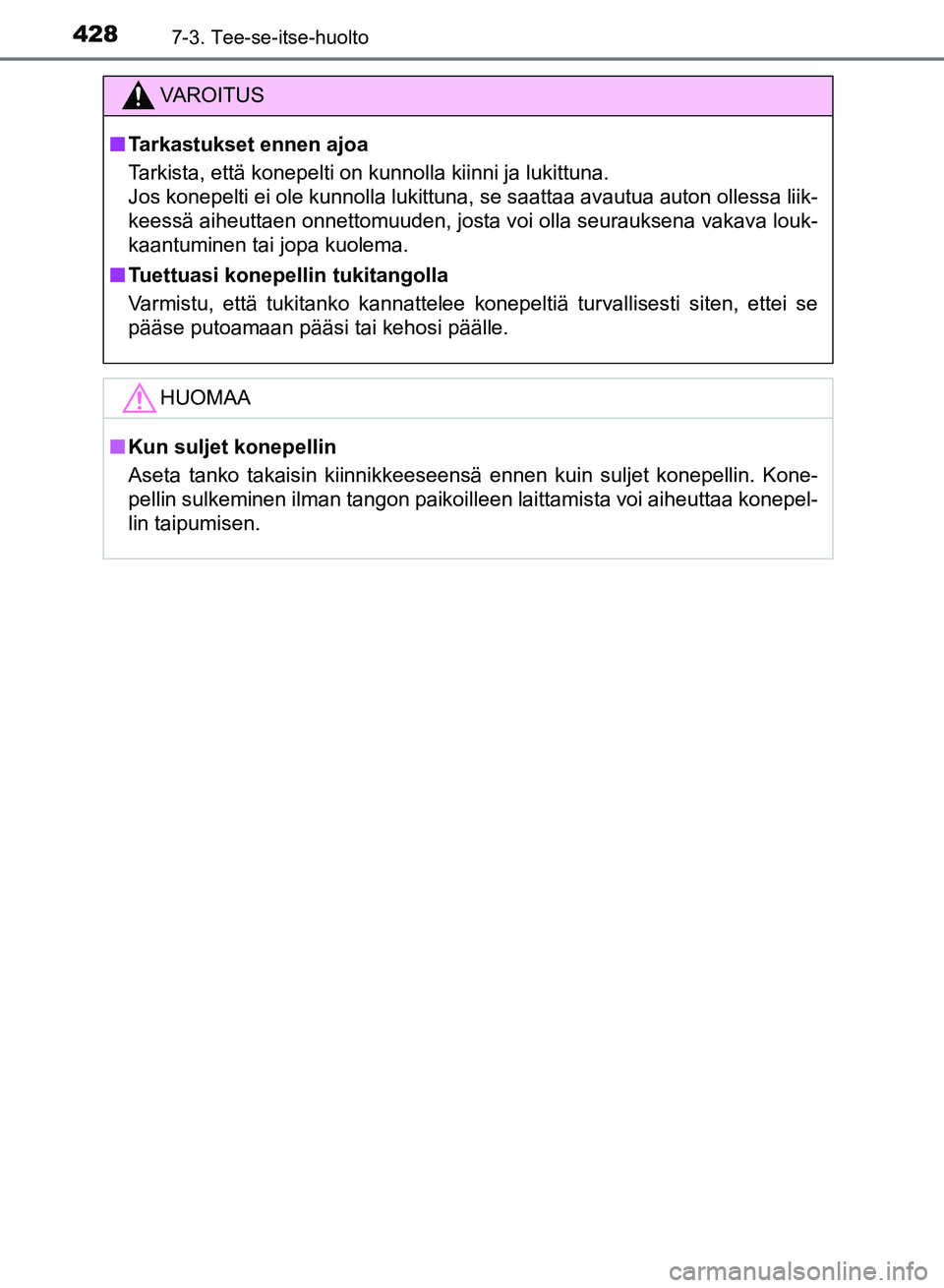

VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, se saattaa avautua auton ollessa liik-
keessä aiheuttaen onnettomuuden, josta voi olla seurauksena vakava louk-
kaantuminen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tangon paikoilleen laittamista voi aiheuttaa konepel-
lin taipumisen.
OM12M54FI.book Page 428 M onday, October 30, 2017 4:43 PM
Page 429 of 618
4297-3. Tee-se-itse-huolto
OM12M54FI
7
Huolto ja hoito
uEdessä
uTa k a n a
Ty y p p i A
Ty y p p i B

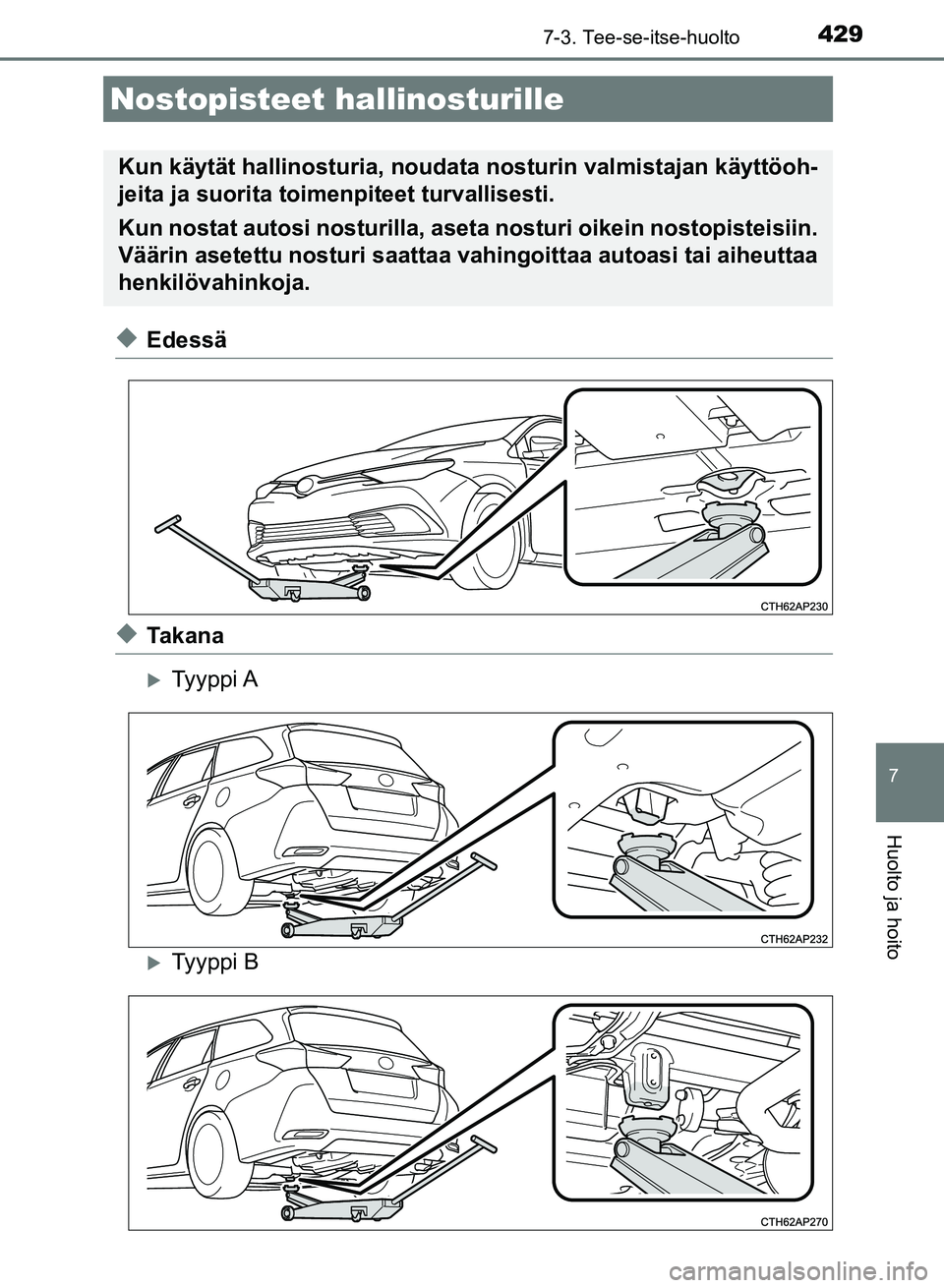

Nostopisteet hallinosturille
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toime npiteet turvallisesti.
Kun nostat autosi nosturilla, aset a nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM12M54FI.book Page 429 M onday, October 30, 2017 4:43 PM
Page 430 of 618
4307-3. Tee-se-itse-huolto
OM12M54FIn

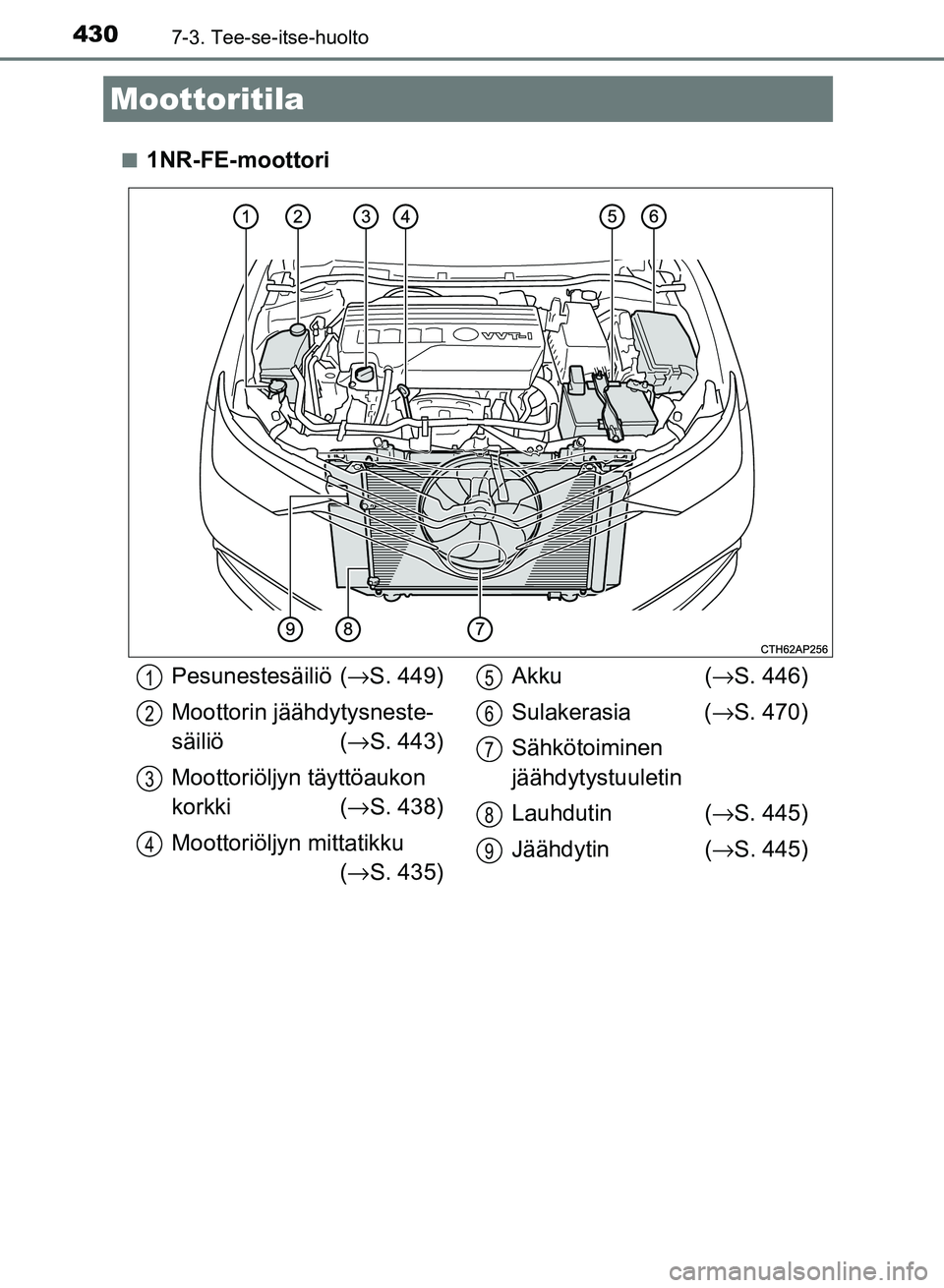

1NR-FE-moottori
Moottoritila
Pesunestesäiliö (
→S. 449)
Moottorin jäähdytysneste-
säiliö ( →S. 443)
Moottoriöljyn täyttöaukon
korkki ( →S. 438)
Moottoriöljyn mittatikku (→ S. 435) Akku
(→ S. 446)
Sulakerasia ( →S. 470)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( →S. 445)
Jäähdytin ( →S. 445)1
2
3
4
5
6
7
8
9
OM12M54FI.book Page 430 M onday, October 30, 2017 4:43 PM
Page 431 of 618
4317-3. Tee-se-itse-huolto
OM12M54FI
7
Huolto ja hoito

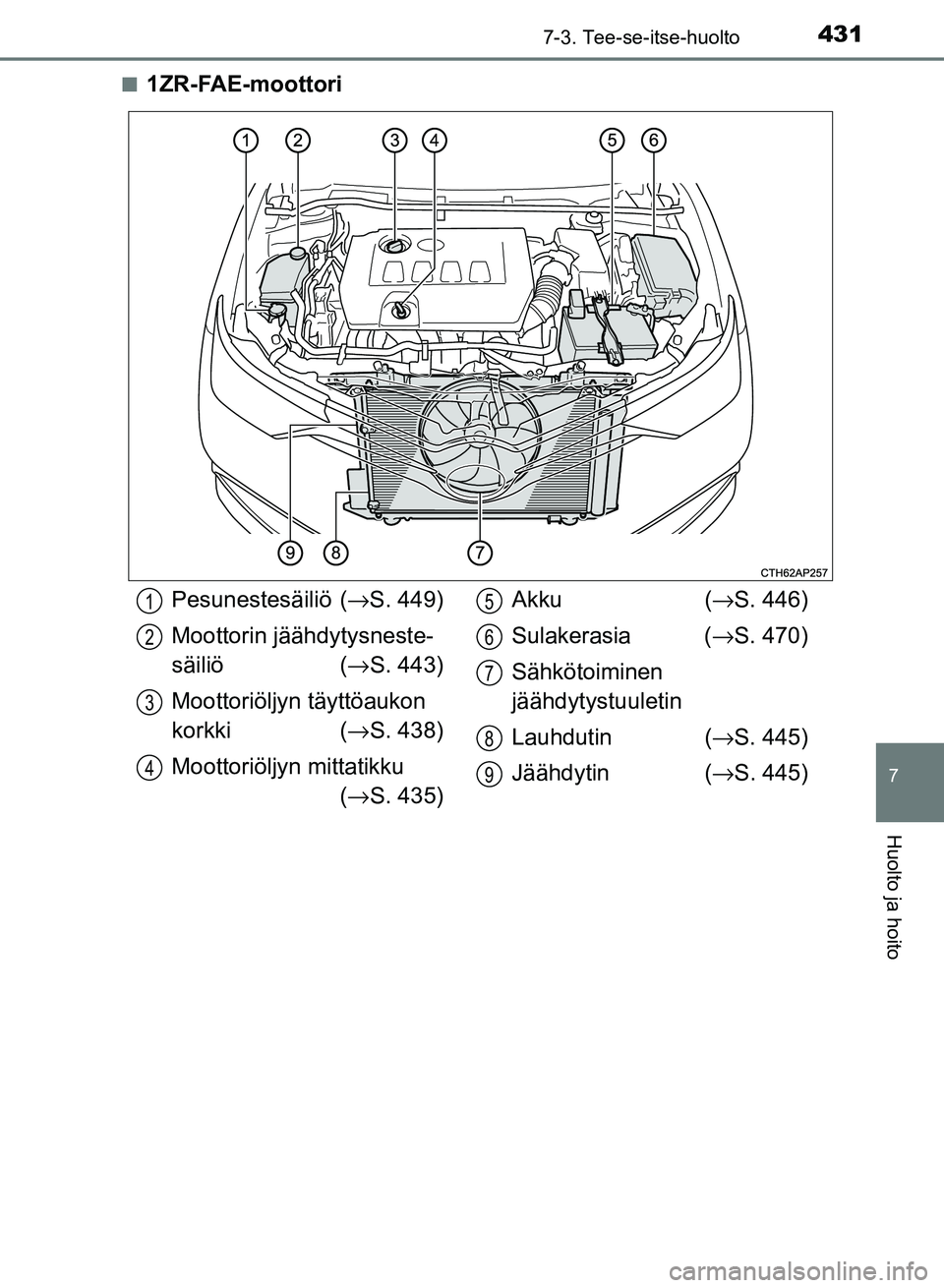

n1ZR-FAE-moottori
Pesunestesäiliö (→S. 449)
Moottorin jäähdytysneste-
säiliö ( →S. 443)
Moottoriöljyn täyttöaukon
korkki ( →S. 438)
Moottoriöljyn mittatikku (→ S. 435) Akku
(→ S. 446)
Sulakerasia ( →S. 470)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( →S. 445)
Jäähdytin ( →S. 445)1
2
3
4
5
6
7
8
9
OM12M54FI.book Page 431 M onday, October 30, 2017 4:43 PM
Page 432 of 618
4327-3. Tee-se-itse-huolto
OM12M54FIn

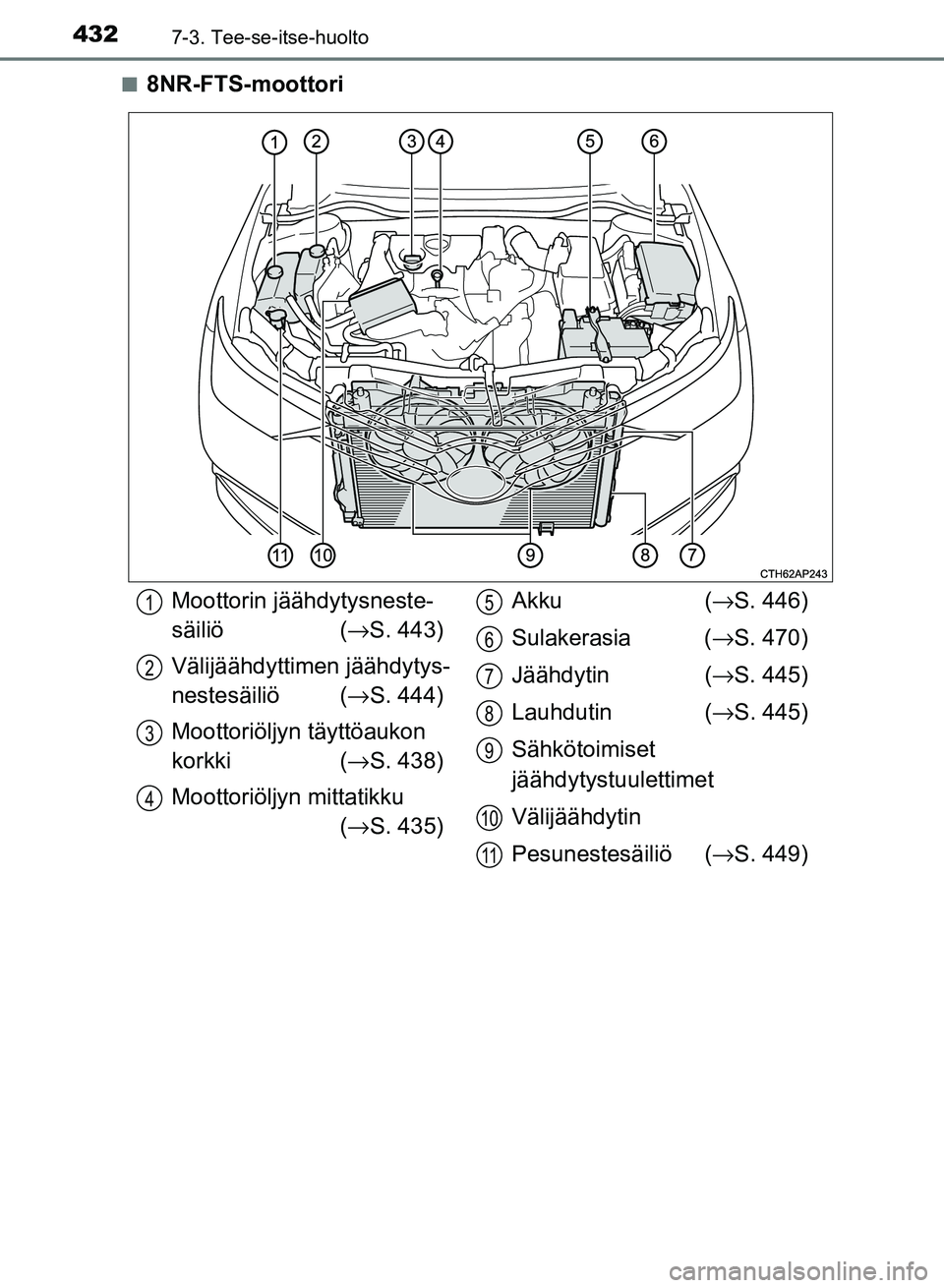

8NR-FTS-moottori
Moottorin jäähdytysneste-
säiliö (
→S. 443)
Välijäähdyttimen jäähdytys-
nestesäiliö ( →S. 444)
Moottoriöljyn täyttöaukon
korkki ( →S. 438)
Moottoriöljyn mittatikku (→ S. 435) Akku
(→ S. 446)
Sulakerasia ( →S. 470)
Jäähdytin ( →S. 445)
Lauhdutin ( →S. 445)
Sähkötoimiset
jäähdytystuulettimet
Välijäähdytin
Pesunestesäiliö ( →S. 449)1
2
3
4
5
6
7
8
9
10
11
OM12M54FI.book Page 432 M onday, October 30, 2017 4:43 PM
