2018 Peugeot 308 Двигатель

215

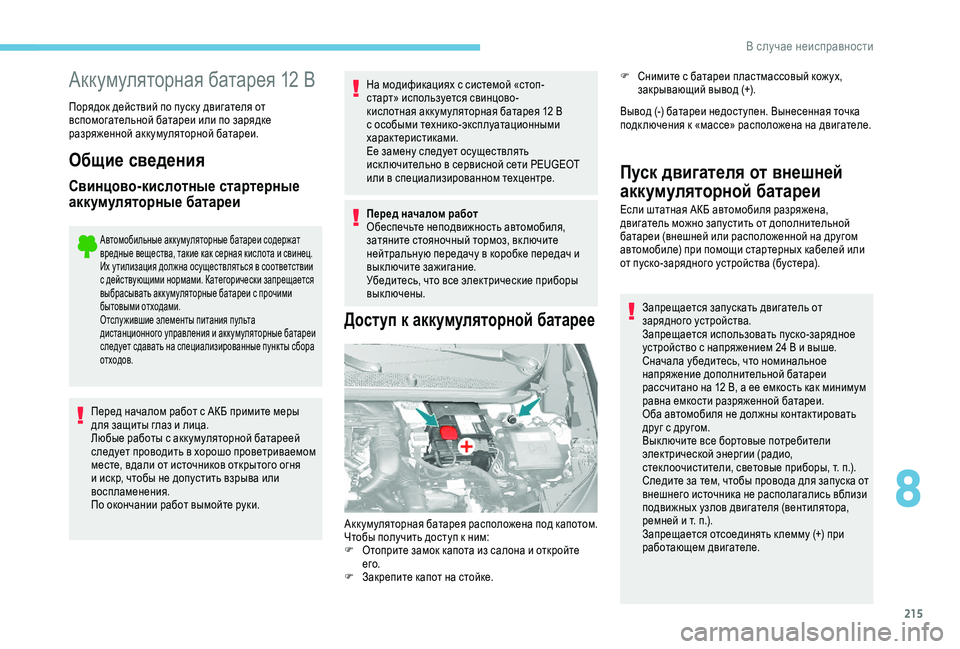

Аккумуляторная батарея 12 В
Порядок действий по пуск у двигателя от
вспомогательной батареи или по зарядке
разряженной акк умуляторной батареи.
Общие сведения
Свинцово-кислотные стартерные
аккумуляторные батареи
Автомобильные аккумуляторные батареи содержат
вредные вещества, такие как серная кислота и свинец.
Их у тилизация должна осуществляться в соответствии
с действующими нормами. Категорически запрещается
выбрасывать акк умуляторные батареи с прочими
бытовыми отходами.
Отслу жившие элементы питания пульта
дистанционного управления и акк умуляторные батареи
следует сдавать на специализированные пункты сбора
отходов.
Перед началом работ с АКБ примите меры
для защиты глаз и лица.
Любые работы с акк умуляторной батареей
следует проводить в хорошо проветриваемом
месте, вдали от источников открытого огня
и искр, чтобы не допустить взрыва или
воспламенения.
По окончании работ вымойте руки.На модификациях с системой «стоп-
старт» используется свинцово-
кислотная акк умуляторная батарея 12
В
с особыми технико-эксплуатационными
характеристиками.
Ее замену следует осуществлять
иск лючительно в сервисной сети PEUGEOT
или в специализированном техцентре.
Перед началом работ
Обеспечьте неподвижность автомобиля,
затяните стояночный тормоз, включите
нейтральную передачу в коробке передач и
выключите зажигание.
Убедитесь, что все электрические приборы
выключены.
Доступ к аккумуляторной батарее
F Снимите с батареи пластмассовый кожух, закрывающий вывод (+).
Вывод (-) батареи недоступен. Вынесенная точка
подк лючения к «массе» расположена на двигателе.
Аккумуляторная батарея расположена под капотом.
Чтобы получить доступ к ним:
F

О

топрите замок капота из салона и откройте
его.
F

З

акрепите капот на стойке.
Пуск двигателя от внешней
аккумуляторной батареи
Если штатная АКБ автомобиля разряжена,
двигатель можно запустить от дополнительной
батареи (внешней или расположенной на другом
автомобиле) при помощи стартерных кабелей или
от пуско-зарядного устройства (бустера). Запрещается запускать двигатель от
зарядного устройства.
Запрещается использовать пуско-зарядное
устройство с напряжением 24
В и выше.
Сначала убедитесь, что номинальное
напряжение дополнительной батареи
рассчитано на 12
В, а ее емкость как минимум
равна емкости разряженной батареи.
Оба автомобиля не должны контактировать
друг с другом.
Вык лючите все бортовые потребители
электрической энергии (радио,
стек лоочистители, световые приборы, т. п.).
Следите за тем, чтобы провода для запуска от
внешнего источника не располагались вблизи
подвижных узлов двигателя (вентилятора,
ремней и т. п.).
Запрещается отсоединять к лемму (+) при
работающем двигателе.
8
В случае неисправности

216
F Запустите двигатель на автомобиле-«доноре» и дайте ему поработать несколько мину т.
F

В
к лючите стартер автомобиля с разряженной
АКБ и дайте двигателю поработать.
Если двигатель не запустился с первого раза,
вык лючите зажигание и подож дите несколько
сек унд перед новой попыткой.
F

Д
ож дитесь устойчивой работы двигателя на
холостом ходу.
F

С
нимите соединительные провода в обратном
порядке .
F

Н
аденьте пластиковый кожух на вывод (+), если
он имеется на автомобиле.
F

Д
айте двигателю поработать на месте или
на ходу не менее 30
мину т, чтобы батарея
достаточно подзарядилась.
Некоторые бортовые системы, в т.
ч. и «стоп-
старт», не буду т работать при недостаточной
степени заряда АКБ.Зарядка аккумуляторной батареи
при помощи зарядного устройства
Для обеспечения оптимального срока
слу жбы акк умуляторной батареи необходимо
поддерживать ее заряд на должном уровне.
В некоторых случаях может понадобиться зарядить
батарею:
-

П
ри частых поездках на короткие расстояния,
-

п
еред постановкой автомобиля на хранение на
несколько недель.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Для самостоятельной зарядки АКБ
необходимо использовать зарядное
устройство, предназначенное для
свинцово-кислотных батарей номинальным
напряжением 12
В.
Следуйте инструкциям изготовителя
зарядного устройства.
Соблюдайте полярность.
Отсоединять батарею необязательно.
F

В
ыключите зажигание.
F

В
ык лючите все бортовые потребители
электрической энергии (радио, световые
приборы, стек лоочистители и т.
д.).
F

П

риподнимите пластмассовую крышк у
(+) вывода, если она предусматривается
конструкцией.
F

П

одсоедините красный провод к выводу
(+) разряженной акк умуляторной батареи
A (на металлическом колене), затем

— к
положительному (+) выводу резервной батареи
B или пуско-зарядного устройства.
F

П

одсоедините один конец зеленого или черного
провода к выводу (-) резервной батареи B
или пуско-зарядного устройства (или к массе
автомобиля-донора).
F

П

одсоедините другой конец зеленого или
черного провода к точке соединения с массой C
автомобиля с разряженной АКБ.
<kemqZ_g_bkijZ\ghklb

220

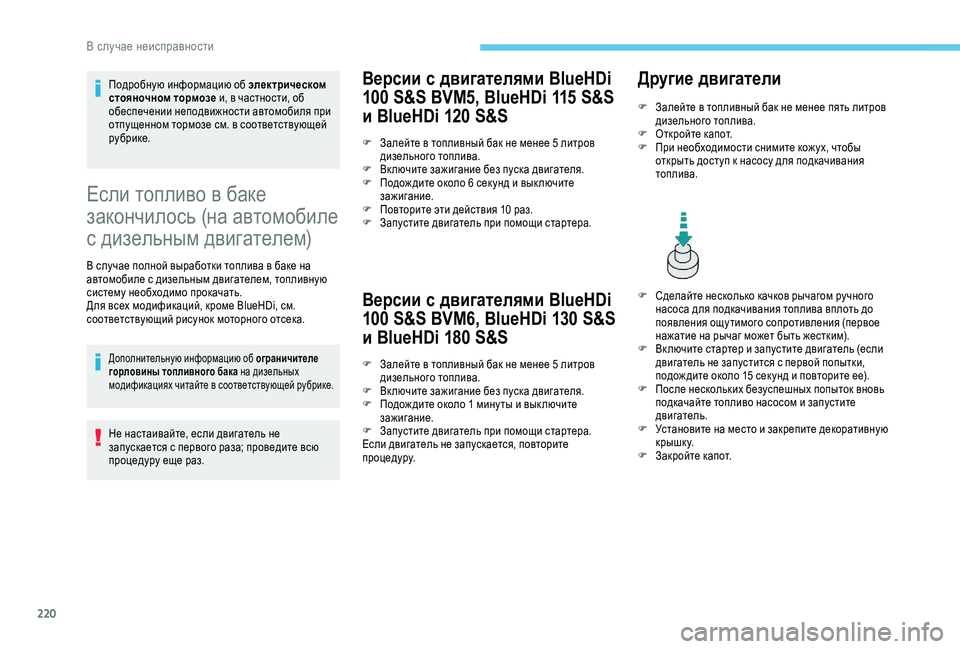

Подробную информацию об электрическом
стояночном тормозе и, в частности, об
обеспечении неподвижности автомобиля при
отпущенном тормозе см. в соответствующей
рубрике.
Если топливо в баке
закончилось (на автомобиле
с дизельным двигателем)
В случае полной выработки топлива в баке на
автомобиле с дизельным двигателем, топливную
систему необходимо прокачать.
Для всех модификаций, кроме BlueHDi, см.
соответствующий рисунок моторного отсека.
Дополнительную информацию об ограничителе
горловины топливного бака на дизельных
модификациях читайте в соответствующей рубрике.
Не настаивайте, если двигатель не
запускается с первого раза; проведите всю
процедуру еще раз.
Версии с двигателями BlueHDi
100 S&S BVM5, BlueHDi 115 S&S
и BlueHDi 120 S&S
Версии с двигателями BlueHDi
100 S&S BVM6, BlueHDi 130 S&S
и BlueHDi 180 S&S
F Залейте в топливный бак не менее 5 литров
дизельного топлива.
F

В
к лючите зажигание без пуска двигателя.
F

П
одож дите около 1 мину ты и вык лючите
зажигание.
F

З
апустите двигатель при помощи стартера.
Если двигатель не запускается, повторите
процедуру.
Другие двигатели
F Залейте в топливный бак не менее пять литров дизельного топлива.
F

О
ткройте капот.
F

П
ри необходимости снимите кожух, чтобы
открыть доступ к насосу для подкачивания
топлива.
F

С
делайте несколько качков рычагом ручного
насоса для подкачивания топлива вплоть до
появления ощутимого сопротивления (первое
нажатие на рычаг может быть жестким).
F

В
к лючите стартер и запустите двигатель (если
двигатель не запустится с первой попытки,
подож дите около 15
сек унд и повторите ее).
F

П
осле нескольких безуспешных попыток вновь
подкачайте топливо насосом и запустите
двигатель.
F

У
становите на место и закрепите декоративную
к р ы ш к у.
F

З
акройте капот.
F

З

алейте в топливный бак не менее 5

литров
дизельного топлива.
F

В

к лючите зажигание без пуска двигателя.
F

П

одож дите около 6

сек унд и вык лючите
зажигание.
F

П

овторите эти действия 10

раз.
F

З

апустите двигатель при помощи стартера.
В случае неисправности

221

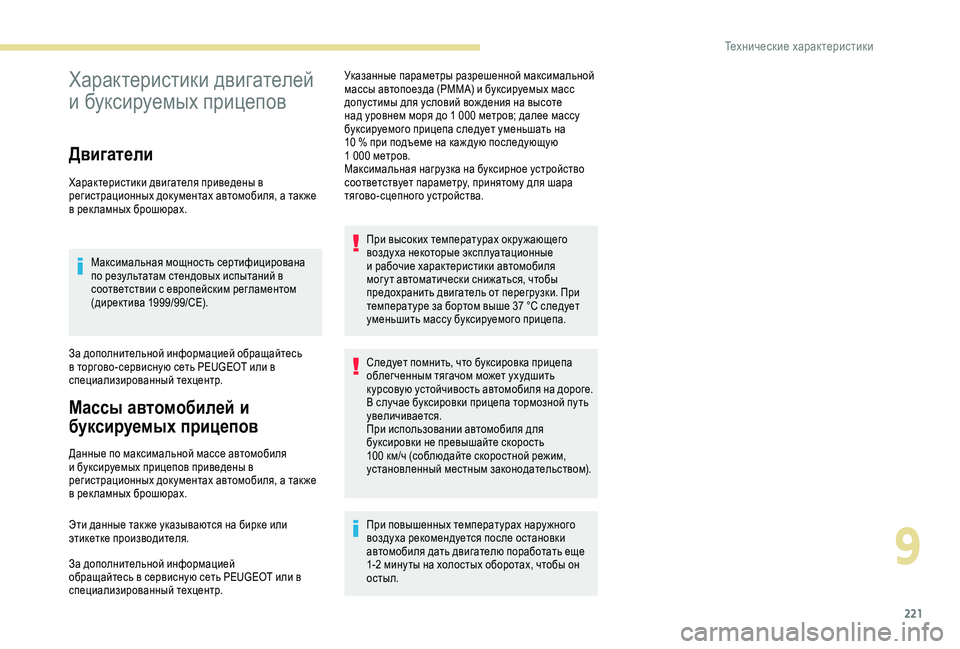

Характеристики двигателей
и буксируемых прицепов
Двигатели
Характеристики двигателя приведены в
регистрационных док ументах автомобиля, а так же
в рек ламных брошюрах.Максимальная мощность сертифицирована
по результатам стендовых испытаний в
соответствии с европейским регламентом
(директива 1999/99/CE).
За дополнительной информацией обращайтесь
в торгово-сервисную сеть PEUGEOT или в
специализированный техцентр.
Массы автомобилей и
буксируемых прицепов
Данные по максимальной массе автомобиля
и буксируемых прицепов приведены в
регистрационных док ументах автомобиля, а так же
в рек ламных брошюрах.
Эти данные так же указываются на бирке или
этикетке производителя.
За дополнительной информацией
обращайтесь в сервисную сеть PEUGEOT или в
специализированный техцентр. Указанные параметры разрешенной максимальной
массы автопоезда (РММА) и буксируемых масс
допустимы для условий вож дения на высоте
над уровнем моря до 1
000 метров; далее массу
буксируемого прицепа следует уменьшать на
10 % при подъеме на каж дую последующую
1 000 метров.
Максимальная нагрузка на буксирное устройство
соответствует параметру, принятому для шара
тягово-сцепного устройства.
При высоких температурах окру жающего
воздуха некоторые эксплуатационные
и рабочие характеристики автомобиля
мог у т автоматически снижаться, чтобы
предохранить двигатель от перегрузки. При
температуре за бортом выше 37 °C следует
уменьшить массу буксируемого прицепа.
Следует помнить, что буксировка прицепа
облегченным тягачом может ухудшить
курсовую устойчивость автомобиля на дороге.
В случае буксировки прицепа тормозной пу ть
увеличивается.
При использовании автомобиля для
буксировки не превышайте скорость
100 км/ч (соблюдайте скоростной режим,
установленный местным законодательством).
При повышенных температурах нару жного
воздуха рекомендуется после остановки
автомобиля дать двигателю поработать еще
1-2
мину ты на холостых оборотах, чтобы он
остыл.
9
Технические характеристики

14

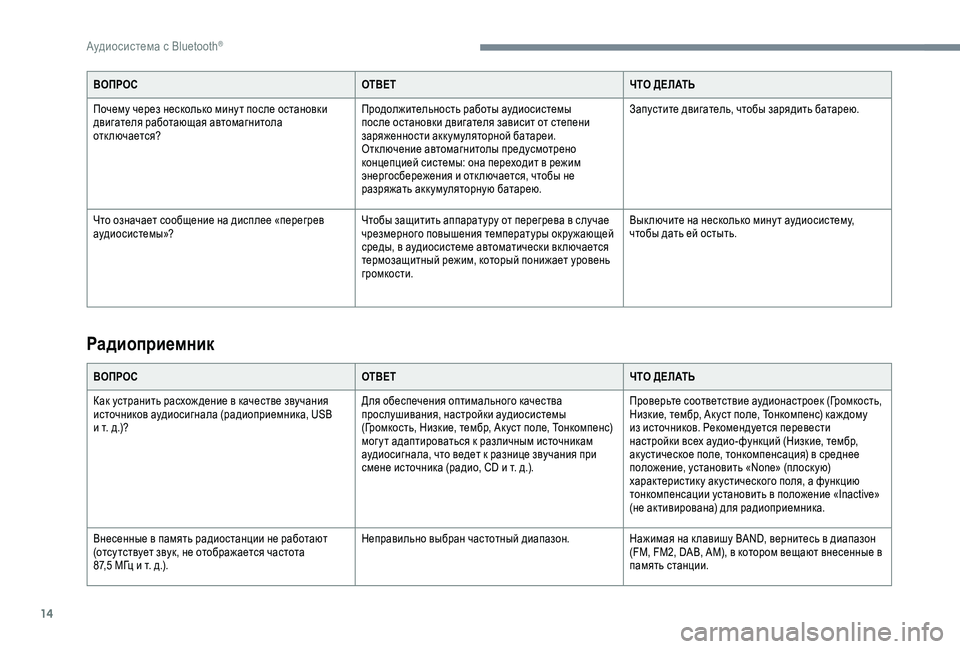

ВОПРОСОТВЕТЧТО ДЕЛАТЬ
Почему через несколько мину т после остановки
двигателя работающая автомагнитола
отключается? Продолжительность работы аудиосистемы
после остановки двигателя зависит от степени
заряженности акк умуляторной батареи.
Отключение автомагнитолы предусмотрено
концепцией системы: она переходит в режим
энергосбережения и отк лючается, чтобы не
разряжать акк умуляторную батарею.Запустите двигатель, чтобы зарядить батарею.
Что означает сообщение на дисплее «перегрев
аудиосистемы»? Чтобы защитить аппаратуру от перегрева в случае
чрезмерного повышения температуры окру жающей
среды, в аудиосистеме автоматически вк лючается
термозащитный режим, который понижает уровень
громкости.Вык лючите на несколько мину т аудиосистему,
чтобы дать ей остыть.
Радиоприемник
ВОПРОС
ОТВЕТЧТО ДЕЛАТЬ
Как устранить расхож дение в качестве звучания
источников аудиосигнала (радиоприемника, USB
и т.
д.)? Для обеспечения оптимального качества
прослушивания, настройки аудиосистемы
(Громкость, Низкие, тембр, Ак уст поле, Тонкомпенс)
мог у т адаптироваться к различным источникам
аудиосигнала, что ведет к разнице звучания при
смене источника (радио, CD и т.
д.).Проверьте соответствие аудионастроек (Громкость,
Низкие, тембр, Ак уст поле, Тонкомпенс) каж дому
из источников. Рекомендуется перевести
настройки всех аудио-функций (Низкие, тембр,
ак устическое поле, тонкомпенсация) в среднее
положение, установить «None» (плоск ую)
характеристик у ак устического поля, а функцию
тонкомпенсации установить в положение «Inactive»
(не активирована) для радиоприемника.
Внесенные в память радиостанции не работают
(отсу тствует звук, не отображается частота
87,5
МГц и т. д.). Неправильно выбран частотный диапазон.
Нажимая на к лавишу BAND, вернитесь в диапазон
(FM, FM2, DAB, AM), в котором вещают внесенные в
память станции.
Аудиосистема с Bluetooth\256

22

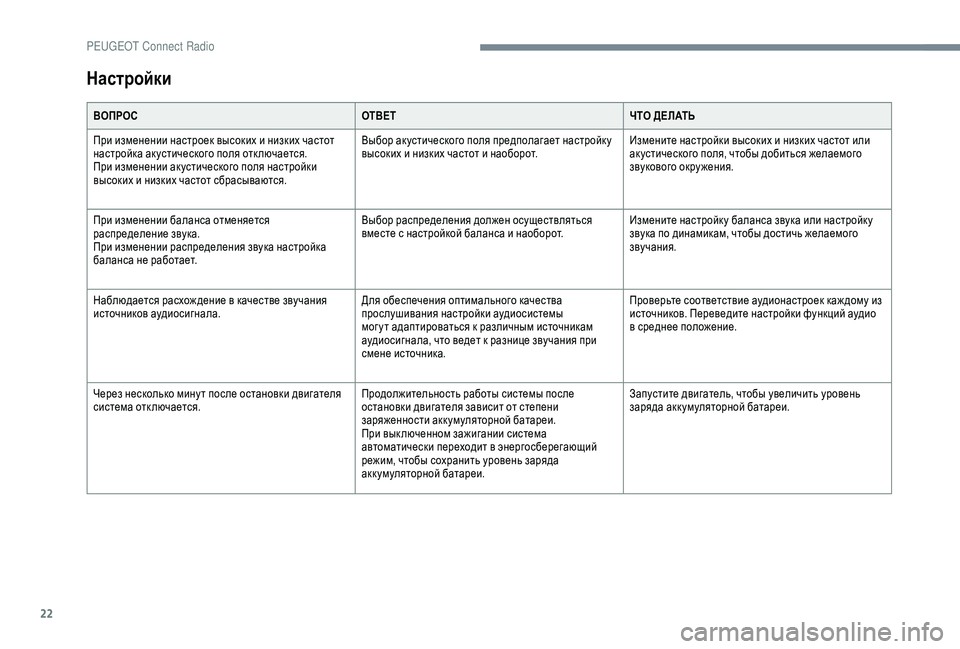

Настройки
ВОПРОСОТВЕТЧТО ДЕЛАТЬ
При изменении настроек высоких и низких частот
настройка ак устического поля отк лючается.
При изменении ак устического поля настройки
высоких и низких частот сбрасываются. Выбор ак устического поля предполагает настройк у
высоких и низких частот и наоборот.
Измените настройки высоких и низких частот или
ак устического поля, чтобы добиться желаемого
звукового окружения.
При изменении баланса отменяется
распределение звука.
При изменении распределения звука настройка
баланса не работает. Выбор распределения должен осуществляться
вместе с настройкой баланса и наоборот.
Измените настройк у баланса звука или настройк у
звука по динамикам, чтобы достичь желаемого
звучания.
Наблюдается расхож дение в качестве звучания
источников аудиосигнала. Для обеспечения оптимального качества
прослушивания настройки аудиосистемы
мог у т адаптироваться к различным источникам
аудиосигнала, что ведет к разнице звучания при
смене источника.Проверьте соответствие аудионастроек каж дому из
источников. Переведите настройки функций аудио
в среднее положение.
Через несколько мину т после остановки двигателя
система отключается. Продолжительность работы системы после
остановки двигателя зависит от степени
заряженности акк умуляторной батареи.
При вык люченном зажигании система
автоматически переходит в энергосберегающий
режим, чтобы сохранить уровень заряда
аккумуляторной батареи.Запустите двигатель, чтобы увеличить уровень
заряда акк умуляторной батареи.
P

38

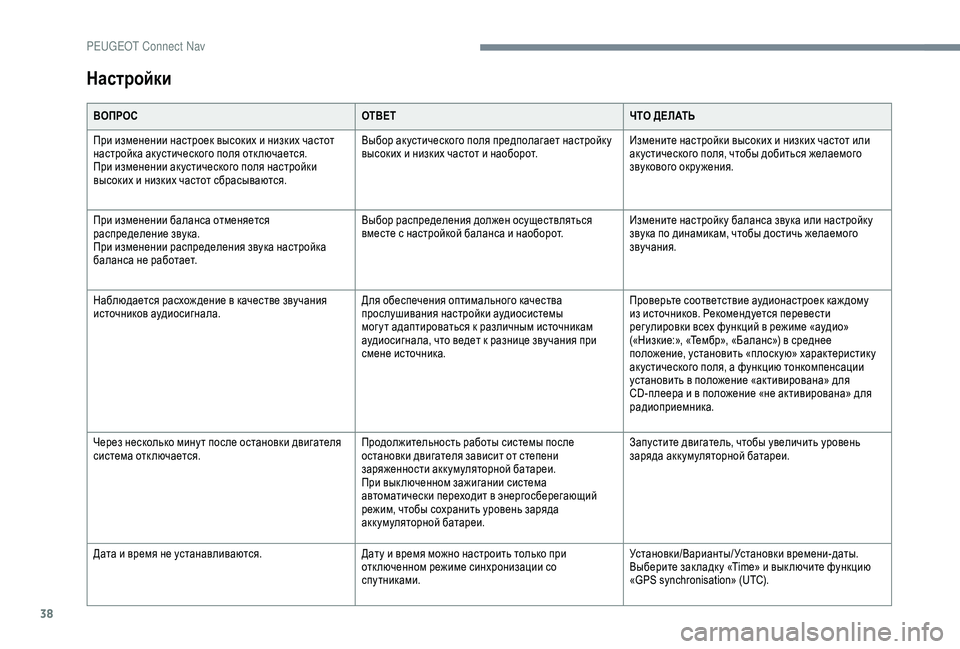

Настройки
ВОПРОСОТВЕТЧТО ДЕЛАТЬ
При изменении настроек высоких и низких частот
настройка ак устического поля отк лючается.
При изменении ак устического поля настройки
высоких и низких частот сбрасываются. Выбор ак устического поля предполагает настройк у
высоких и низких частот и наоборот.
Измените настройки высоких и низких частот или
ак устического поля, чтобы добиться желаемого
звукового окружения.
При изменении баланса отменяется
распределение звука.
При изменении распределения звука настройка
баланса не работает. Выбор распределения должен осуществляться
вместе с настройкой баланса и наоборот.
Измените настройк у баланса звука или настройк у
звука по динамикам, чтобы достичь желаемого
звучания.
Наблюдается расхож дение в качестве звучания
источников аудиосигнала. Для обеспечения оптимального качества
прослушивания настройки аудиосистемы
мог у т адаптироваться к различным источникам
аудиосигнала, что ведет к разнице звучания при
смене источника.Проверьте соответствие аудионастроек каж дому
из источников. Рекомендуется перевести
рег улировки всех функций в режиме «аудио»
(«Низкие:», «Тембр», «Баланс») в среднее
положение, установить «плоск ую» характеристик у
ак устического поля, а функцию тонкомпенсации
установить в положение «активирована» для
CD-плеера и в положение «не активирована» для
радиоприемника.
Через несколько мину т после остановки двигателя
система отключается. Продолжительность работы системы после
остановки двигателя зависит от степени
заряженности акк умуляторной батареи.
При вык люченном зажигании система
автоматически переходит в энергосберегающий
режим, чтобы сохранить уровень заряда
аккумуляторной батареи.Запустите двигатель, чтобы увеличить уровень
заряда акк умуляторной батареи.
Дата и время не устанавливаются. Дату и время можно настроить только при
отк люченном режиме синхронизации со
спутниками.Установки/Варианты/Установки времени-даты.
Выберите зак ладк у «Time» и вык лючите функцию
«GPS synchronisation» (UTC).
P

235
ААварийная световая сигнализация.........................62
Аварийный останов .................................... ..............113
Аварийный пуск
................................................ 1

13, 215
Автоматическая коробка передач ....................................... 6 , 22, 118 -129, 187
Автоматический кондиционер воздуха .............6 7- 6 9
Автоматическое вк лючение световых приборов
..................

.....................................74, 76, 78
Автоматическое включение стек лоочистителя ~ Автоматическая
работа стеклоочистителя
.................................8

1, 83
Автоматическое вк лючение фонарей аварийной сигнализации
....................................... 85
А

втоматическое переключение дальнего света фар

..................
.................................... 21, 76 -78
Адаптивный регулятор скорости
........................... 13

9
А даптивный рег улятор скорости с функцией «Stop»
......................1

32-133, 138 -141, 144
Акк умуляторная батарея
.......... 1

81, 186, 215, 217-218
Активная система контроля непреднамеренного пересечения
линий дорожной разметки

..................... 2
0, 150, 156
Активная система слежения за слепыми зонами ............................................................... ....15 6
Антиблокировочная тормозная система ABS . .86 - 87
Артик ул декоративного покрытия кузова .............23
3
Аудиокабель
........................................................... 9

, 23
Аудиоплеер с функцией «Streaming audio Bluetooth»
..................

....................................... 9, 9, 24
Аудиоразъемы ............................................................ 60
ББагажное отделение ........................................... 4 0, 47
Багажные дуги на крыше ........................................18
2
Бачок омывателя ветрового стек ла

......................18

6
Бачок омывателя фар

............................................. 18

6
Безопасная перевозка детей

.....................
9

3, 95 -96, 99, 101, 104-105, 107
Бензиновый двигатель ..................... 172, 183, 222-226
Беспроводная гарнитура Bluetooth ...9-10, 13 -14, 25 -26
Блок предохранителей в моторном отсеке ...........2
14
Боковые плафоны
....................................

................. 79
Боковые подушки безопасности......................... 93-94
Бортовой компьютер
............................................ 28

-30
Бортовые системные настройки

....................... 1
6, 30
Буксировка автомобиля
................................... 21

8 -219
Буксировка прицепа
............................8

9, 109 -110, 174
Быстросъемная шаровая опора тягово- сцепного устройства
..................................... 17

5 -18 0
Быстрые сообщения
....................................

.............28
Бытовое накачивание (при помощи ремкомплекта)
........................................ 19

4, 19 6 -20 0
ВВентиляционные решетки ........................................ 64
В ентиляция салона .................................... .... 64- 67, 69
Верхняя лямка
......................................................... 10

2
Видеокамера заднего обзора

................................15

8
Включение зажигания
.............................................. 11

3
Внесение в память настроек сиденья
.................... 53
В

несение скорости в память
..................................13

0
Вож дение за рубежом
............................................... 75
В

ремя (настройка)
.............................. 3
0 -32, 38, 17, 31
Встречающее освещение
.................................... 7

8 -79
Вызов срочной помощи

.......................................85

-86
Вызов техпомощи

................................................. 85

-86
Выключатели обогрева сидений
............................. 53
В

ыключатель световых приборов
............................ 74
В

ыключатель стеклоочистителя
.................. 8
0 - 81, 83
Выключатель стеклоподъемников
.......................... 50
В

ыключение двигателя
..................................... 11

0 -111
Вынесенная точка подк лючения к массе

.............18

3
ГГабаритные размеры ........................................23 1-232
Галогенные лампы .................................... .. 79, 205 -207
Гарнитура Bluetooth беспроводной связи (телефон) .................. ............................... 13 -15, 25 -27
Главное меню

....................................
........................... 4
Голосовые команды

................................................ 5

-10
ДДавление воздуха в шинах ............ 188, 197, 205, 233
Датчик освещенности ............................................... 65
Д
атчик потери внимания......................................... 149
Двери
....................................

.......................................46
Движение автомобиля ... 1 2-14, 18 -19, 112-113, 119 -126Демонтаж колеса .................................... ..202, 204-205
Дети (обеспечение безопасности) ........................ 10
4
Детские кресла

........................9
1, 95 -96, 100 -101, 107
Детские кресла ISOFIX

............................10

2, 104 -105
Дизельный двигатель ................. 17, 172, 220, 227-230
Дисплей комбинации приборов
.............................. 12

7
Дистанционный ключ-пульт
............4

1- 42, 44, 112-113
Дневные ходовые огни........................ 74, 76, 206, 208
Домкрат
....................................

..................193 -19 4, 201
Дополнительная розетка
.................................. 8

, 9, 23
Дополнительное оборудование .................. 47, 84, 113
ЕЕмкость топливного бака.................................. 170 -171
Если топливо в баке закончилось (на дизеле)..... 220
ЗЗаводской номер автомобиля ...............................23 3
Заднее стек ло (обогрев) ......................................7
0 -71
Задние подголовники
........................................... 5

7- 5 8
Задние сиденья
....................................

................56-58
Задний диван
........................................................ 5

6-58
Задняя полка
......................................................... 61

- 62
Закрывание багажника
....................................... 4

0, 47
Закрывание дверей
..................................4

0, 42- 43, 46
.
Алфавитный указатель
