2018 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем319Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.
№Контур1Круїз-контроль/обмежувач
швидкості/адаптивний круїз-
контроль/органи керування на
кермі2Зовнішні освітлювальні
прилади/модуль керування
кузовом3Зовнішні освітлювальні
прилади/модуль керування
кузовом4Інформаційно-розважальна
система

320Догляд за автомобілем№Контур5Інформаційно-розважальна
система, прилад6Розетка/прикурювач7Розетка8Лівий ліхтар ближнього світла/
модуль керування кузовом9Правий ліхтар ближнього
світла/модуль керування
кузовом/модуль керування
подушками безпеки10Замки дверцят/модуль керу‐
вання кузовом11Вентилятор салону12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логічні схеми19Модуль керування кузовом20Модуль керування кузовом№Контур21Блок панелі приладів/система
сигналізації для запобігання
викраденню автомобіля22Датчик запалювання23Модуль керування кузовом24Модуль керування кузовом25–26–
Блок запобіжників
вантажного відділення
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.Зніміть кришку.
Якщо автомобіль має комплект для ремонту шин, витягніть усю
коробку.

Догляд за автомобілем321Розподілення запобіжників№Контур1–2Розетка причепа3Система допомоги під час
паркування4Система селективного каталі‐
тичного відновлення5–6–7Сидіння з електроприводом8–9Система селективного каталі‐
тичного відновлення10Датчик окису азоту11Модуль причепа/розетка
причепа12Модуль причепа13Розетка причепа14–15–16Внутрішнє дзеркало/камера
заднього огляду№Контур17Розетка18–19Підігрів керма20Штора21Передні сидіння з підігрівом22–23–24Система селективного каталі‐
тичного відновлення25–26–27–28–29–30–31–32Активна система демпфу‐
вання/система попередження
про виїзд за межі смуги руху

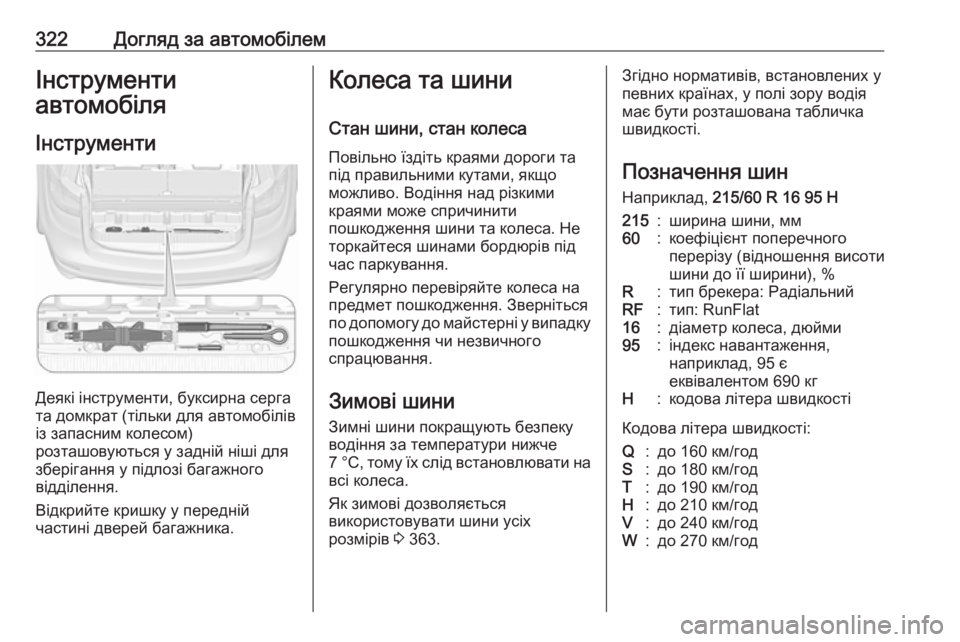

322Догляд за автомобілемІнструменти
автомобіля
Інструменти
Деякі інструменти, буксирна серга
та домкрат (тільки для автомобілів
із запасним колесом)
розташовуються у задній ніші для
зберігання у підлозі багажного
відділення.
Відкрийте кришку у передній
частині дверей багажника.
Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 363.Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.
Позначення шин Наприклад, 215/60 R 16 95 H215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год

Догляд за автомобілем323Вибирайте шини відповідно домаксимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість автомобіля.
Ходові характеристики 3 358.
Напрямні шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю тиску в шинах.
Тиск у шинах 3 363.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі правих або
лівих передніх дверцят, вказані
дані про шини у комплектації
виробника та відповідний тиск у
шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 356.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 363.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.

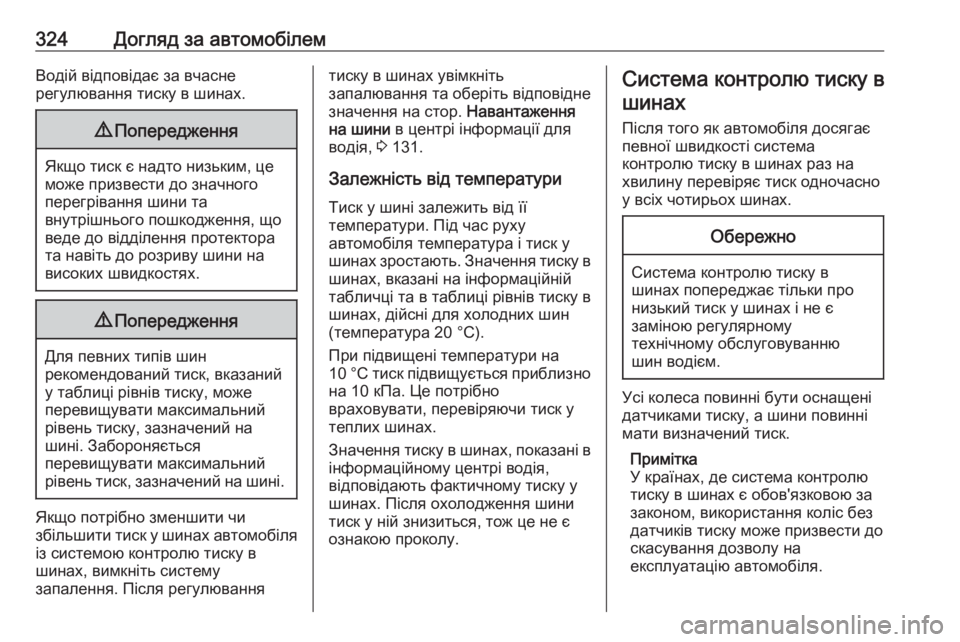

324Догляд за автомобілемВодій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення. Після регулювання
тиску в шинах увімкніть
запалювання та оберіть відповідне
значення на стор. Навантаження
на шини в центрі інформації для
водія, 3 131.
Залежність від температури Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у
шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.Система контролю тиску в
шинах
Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування дозволу на
експлуатацію автомобіля.

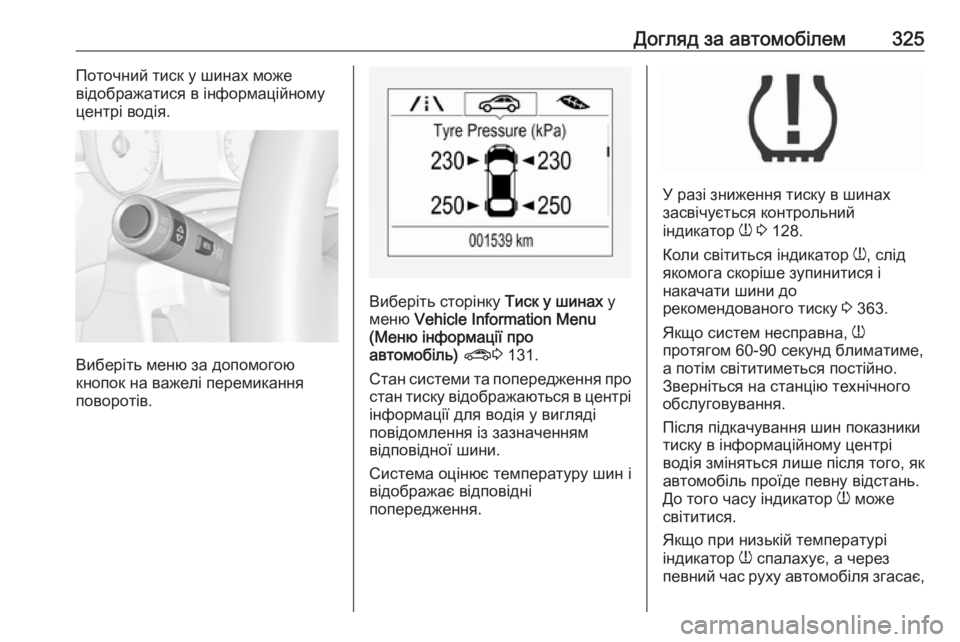

Догляд за автомобілем325Поточний тиск у шинах може
відображатися в інформаційному
центрі водія.
Виберіть меню за допомогою
кнопок на важелі перемикання
поворотів.
Виберіть сторінку Тиск у шинах у
меню Vehicle Information Menu
(Меню інформації про
автомобіль) ? 3 131.
Стан системи та попередження про стан тиску відображаються в центрі
інформації для водія у вигляді
повідомлення із зазначенням
відповідної шини.
Система оцінює температуру шин і відображає відповідні
попередження.
У разі зниження тиску в шинах
засвічується контрольний
індикатор w 3 128.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 363.
Якщо систем несправна, w
протягом 60-90 секунд блиматиме,
а потім світитиметься постійно.
Зверніться на станцію технічного
обслуговування.
Після підкачування шин показники
тиску в інформаційному центрі
водія зміняться лише після того, як
автомобіль проїде певну відстань.
До того часу індикатор w може
світитися.
Якщо при низькій температурі
індикатор w спалахує, а через
певний час руху автомобіля згасає,

326Догляд за автомобілемце може свідчити про зниження
тиску в шинах. Перевірте тиск у
шинах.
Повідомлення автомобіля 3 137.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
На тимчасовому запасному колесі датчики тиску відсутні. Система
контролю за тиском у шинах не
працює для цих коліс. Загориться
контрольний індикатор w. Для
решти трьох коліс система
залишається робочою.
Використання доступних у
торговельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Використання електронних
приладів або знаходження поблизу
пристроїв, які працюють на такихсамих частотах, може призвести до
порушення роботи системи
контролю тиску в шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,
закріплених гвинтами, слід
замінити осердя клапана й
ущільнювальне кільце. В датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до стану завантаження
згідно з даними інформаційної
таблички або таблицею рівнів тиску
в шинах 3 363 і оберіть відповідне
значення в меню Навантаження на
шини в інформаційному центрі
водія 3 131. Цей параметр є
базовим для попереджень про стан тиску в шинах.
Меню Навантаження на шини
відображається лише тоді, коли
автомобіль стоїть на місці з
увімкнутим стоянковим гальмом. Вавтомобілях із автоматичною
трансмісією важіль селектора має
бути в положенні P.
Виберіть сторінку Навантаження на
шини у меню Vehicle Information
Menu (Меню інформації про
автомобіль) ? у центрі
інформації для водія 3 131.
