2018 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

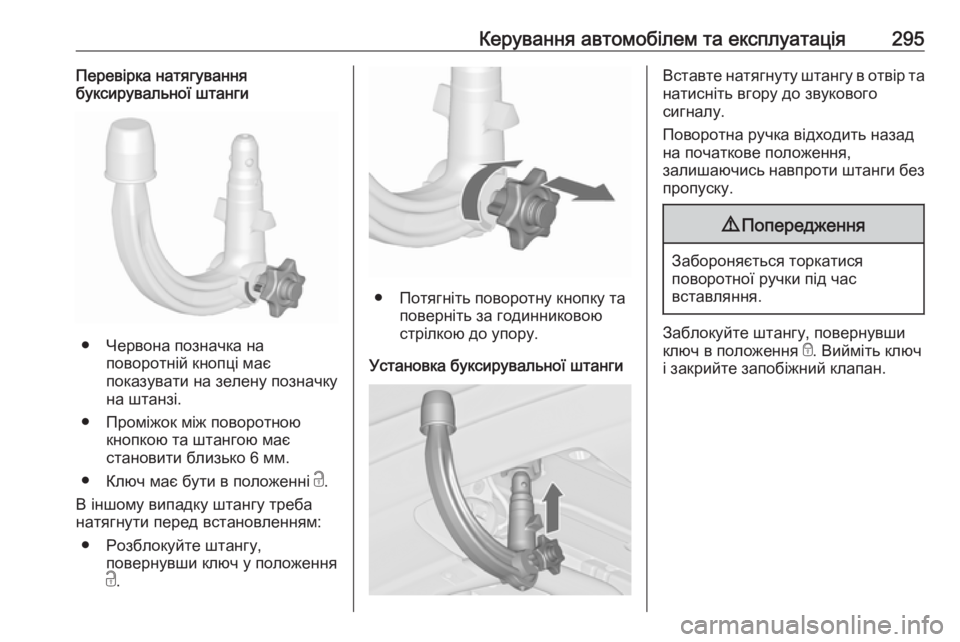

Керування автомобілем та експлуатація295Перевірка натягування
буксирувальної штанги
● Червона позначка на
поворотній кнопці має
показувати на зелену позначку
на штанзі.
● Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку штангу треба натягнути перед встановленням:
● Розблокуйте штангу, повернувши ключ у положення
c .
● Потягніть поворотну кнопку та
поверніть за годинниковою
стрілкою до упору.
Установка буксирувальної штанги
Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад
на початкове положення,
залишаючись навпроти штанги без пропуску.9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.

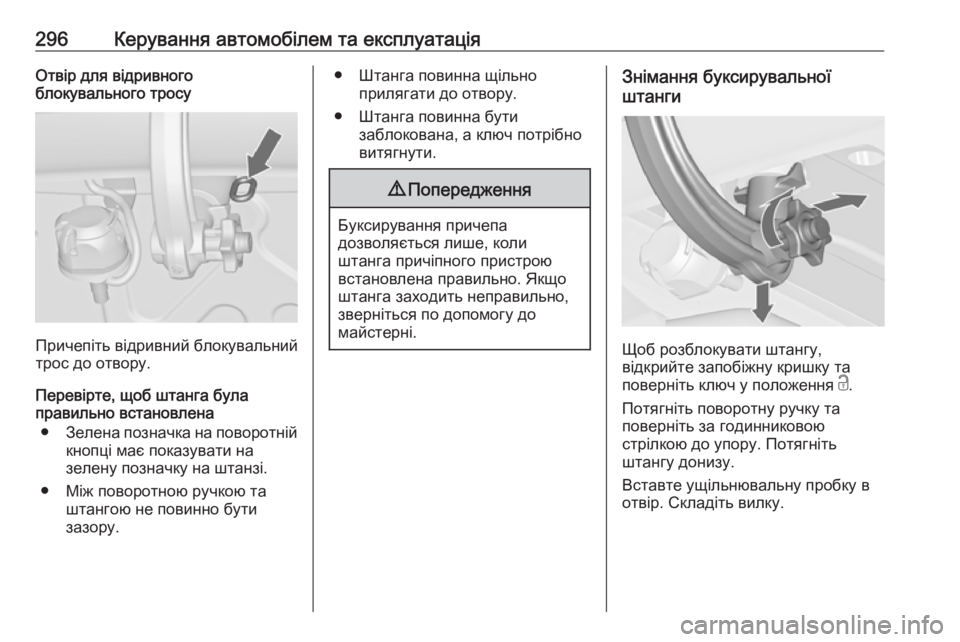

296Керування автомобілем та експлуатаціяОтвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Перевірте, щоб штанга була правильно встановлена
● Зелена позначка на поворотній
кнопці має показувати на
зелену позначку на штанзі.
● Між поворотною ручкою та штангою не повинно бути
зазору.
● Штанга повинна щільно
прилягати до отвору.
● Штанга повинна бути заблокована, а ключ потрібно
витягнути.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.
Знімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнювальну пробку в отвір. Складіть вилку.

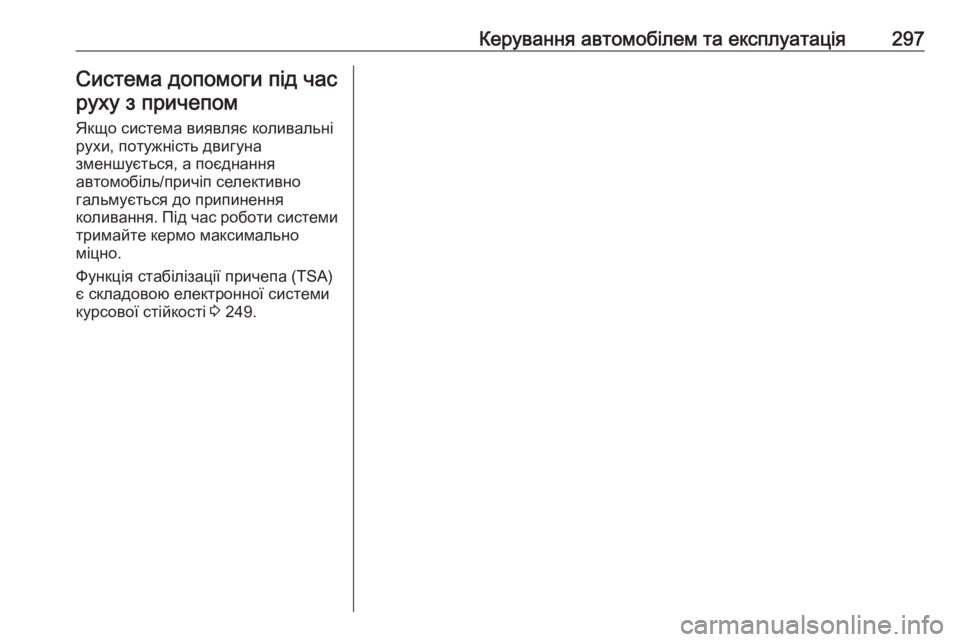

Керування автомобілем та експлуатація297Система допомоги під часруху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи
тримайте кермо максимально
міцно.
Функція стабілізації причепа (TSA)
є складовою електронної системи
курсової стійкості 3 249.

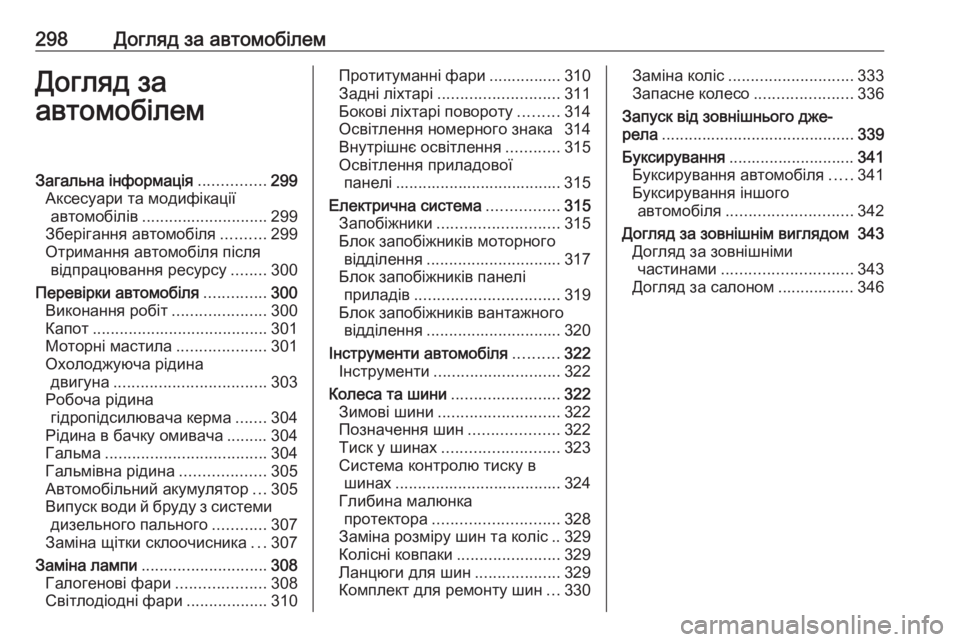

298Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............299
Аксесуари та модифікації автомобілів ............................ 299
Зберігання автомобіля ..........299
Отримання автомобіля після відпрацювання ресурсу ........300
Перевірки автомобіля ..............300
Виконання робіт .....................300
Капот ....................................... 301
Моторні мастила ....................301
Охолоджуюча рідина двигуна .................................. 303
Робоча рідина гідропідсилювача керма .......304
Рідина в бачку омивача ......... 304
Гальма .................................... 304
Гальмівна рідина ...................305
Автомобільний акумулятор ...305
Випуск води й бруду з системи дизельного пального ............307
Заміна щітки склоочисника ...307
Заміна лампи ............................ 308
Галогенові фари ....................308
Світлодіодні фари ..................310Протитуманні фари ................ 310
Задні ліхтарі ........................... 311
Бокові ліхтарі повороту .........314
Освітлення номерного знака 314
Внутрішнє освітлення ............315
Освітлення приладової панелі ..................................... 315
Електрична система ................315
Запобіжники ........................... 315
Блок запобіжників моторного відділення .............................. 317
Блок запобіжників панелі
приладів ................................ 319
Блок запобіжників вантажного відділення .............................. 320
Інструменти автомобіля ..........322
Інструменти ............................ 322
Колеса та шини ........................322
Зимові шини ........................... 322
Позначення шин ....................322
Тиск у шинах .......................... 323
Система контролю тиску в шинах ..................................... 324
Глибина малюнка протектора ............................ 328
Заміна розміру шин та коліс .. 329
Колісні ковпаки .......................329
Ланцюги для шин ...................329
Комплект для ремонту шин ...330Заміна коліс ............................ 333
Запасне колесо ......................336
Запуск від зовнішнього дже‐
рела ........................................... 339
Буксирування ............................ 341
Буксирування автомобіля .....341
Буксирування іншого автомобіля ............................ 342
Догляд за зовнішнім виглядом 343 Догляд за зовнішнімичастинами ............................. 343
Догляд за салоном ................. 346

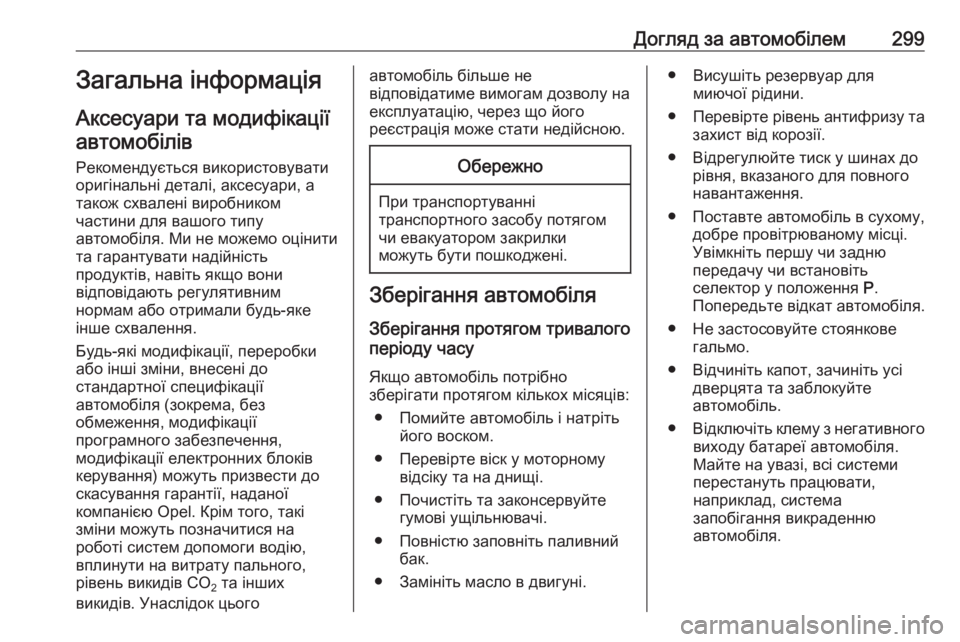

Догляд за автомобілем299Загальна інформація
Аксесуари та модифікації автомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Будь-які модифікації, переробки
або інші зміни, внесені до
стандартної специфікації
автомобіля (зокрема, без
обмеження, модифікації
програмного забезпечення,
модифікації електронних блоків
керування) можуть призвести до
скасування гарантії, наданої
компанією Opel. Крім того, такі
зміни можуть позначитися на
роботі систем допомоги водію, вплинути на витрату пального,рівень викидів CO 2 та інших
викидів. Унаслідок цьогоавтомобіль більше не
відповідатиме вимогам дозволу на
експлуатацію, через що його
реєстрація може стати недійсною.Обережно
При транспортуванні
транспортного засобу потягом
чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню
передачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи
перестануть працювати,
наприклад, система
запобігання викраденню
автомобіля.

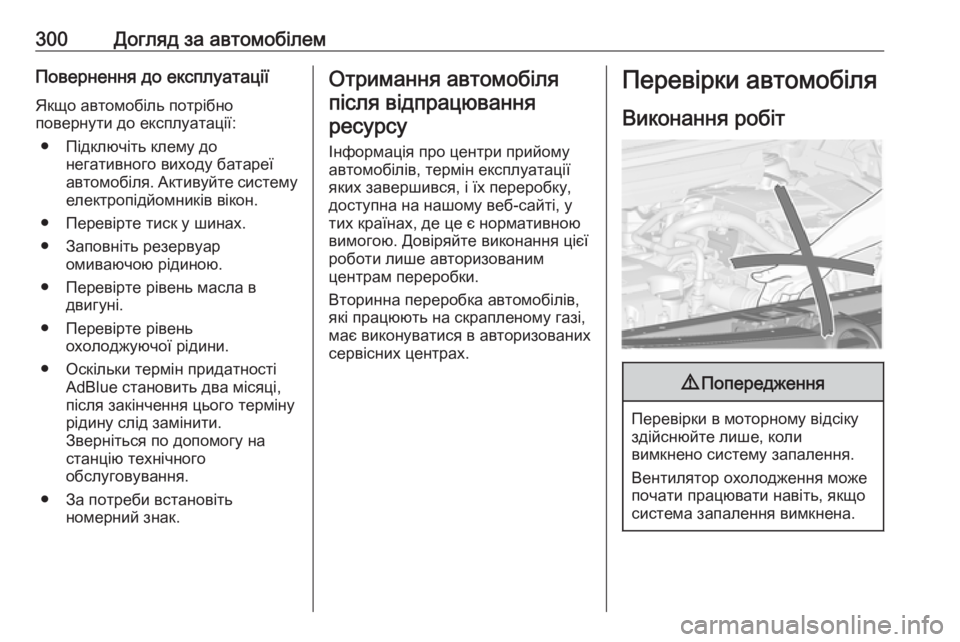

300Догляд за автомобілемПовернення до експлуатаціїЯкщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар омиваючою рідиною.
● Перевірте рівень масла в двигуні.
● Перевірте рівень охолоджуючої рідини.
● Оскільки термін придатності AdBlue становить два місяці,
після закінчення цього терміну
рідину слід замінити.
Зверніться по допомогу на
станцію технічного
обслуговування.
● За потреби встановіть номерний знак.Отримання автомобіля
після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї роботи лише авторизованим
центрам переробки.
Вторинна переробка автомобілів,
які працюють на скрапленому газі,
має виконуватися в авторизованих
сервісних центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.

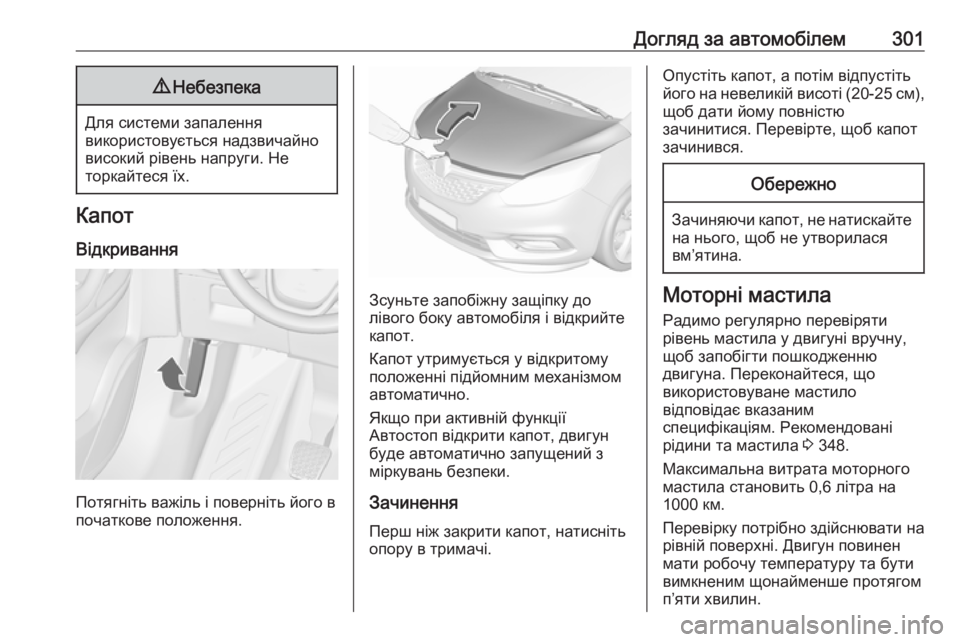

Догляд за автомобілем3019Небезпека
Для системи запалення
використовується надзвичайно
високий рівень напруги. Не
торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Капот утримується у відкритому
положенні підйомним механізмом
автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Перш ніж закрити капот, натисніть опору в тримачі.
Опустіть капот, а потім відпустіть
його на невеликій висоті (20-25 см ),
щоб дати йому повністю
зачинитися. Перевірте, щоб капот
зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Радимо регулярно перевіряти
рівень мастила у двигуні вручну,
щоб запобігти пошкодженню
двигуна. Переконайтеся, що
використовуване мастило
відповідає вказаним
специфікаціям. Рекомендовані
рідини та мастила 3 348.
Максимальна витрата моторного
мастила становить 0,6 літра на
1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом п’яти хвилин.

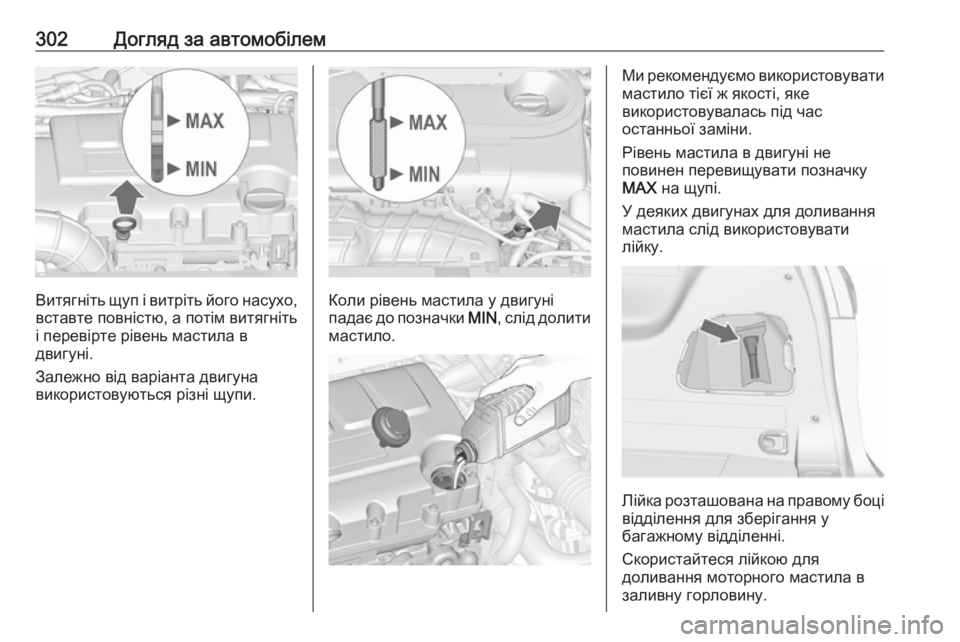

302Догляд за автомобілем
Витягніть щуп і витріть його насухо,вставте повністю, а потім витягніть
і перевірте рівень мастила в
двигуні.
Залежно від варіанта двигуна
використовуються різні щупи.Коли рівень мастила у двигуні
падає до позначки MIN, слід долити
мастило.
Ми рекомендуємо використовувати мастило тієї ж якості, яке
використовувалась під час
останньої заміни.
Рівень мастила в двигуні не
повинен перевищувати позначку
MAX на щупі.
У деяких двигунах для доливання
мастила слід використовувати
лійку.
Лійка розташована на правому боці відділення для зберігання у
багажному відділенні.
Скористайтеся лійкою для
доливання моторного мастила в
заливну горловину.
