Догляд за автомобілем303Після доливання покладіть лійку впластиковий пакет і сховайте її у
відділення для зберігання.Обережно
Масло з двигуна потрібно злити.
Заправні обсяги 3 361.
Установіть кришку рівно та
затисніть її.
Охолоджуюча рідина
двигуна
Охолоджувальна рідина не
замерзає приблизно до
температури -28 °C. У регіонах з
холодним кліматом і дуже низькими температурами заводська
охолоджувальна рідина
забезпечує захист від замерзання
приблизно до -37 °C.
Обережно
Використовуйте антифриз, який
схвалено для використання в автомобілі.
Охолоджувальна рідина та
антифриз 3 348.
Рівень охолоджувальної рідиниОбережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система холодна, рівень
охолоджувальної рідини повинен
бути вище лінії наповнення. За
низького рівня долийте рідину.
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Для доливання використовуйте
суміш 1:1 готового концентрату
охолоджувальної рідини та чистої
водопровідної води. У разі
відсутності концентрату
охолоджувальної рідини,
використовуйте чисту
водопровідну воду. Щільно
закрийте кришку.
Двигун B16DTH: Після запуску
двигуна встановіть приблизно на
п'ять хвилин найвищу температуру
обігріву і принаймні перший рівень
швидкості вентилятора. Це
потрібно для видалення повітря з
охолоджувальної системи.
Проводити перевірку концентрації
охолоджувальної рідини та усувати причини її витрати слід лише в
майстерні.

304Догляд за автомобілемРобоча рідина
гідропідсилювача кермаОбережно
Навіть дуже незначна кількість
бруду може призвести до
пошкодження системи
кермового керування і
призвести до перебоїв в роботі.
Уникайте контакту бруду з
вологою стороною кришки баку/
щупу або його попаданню в бак.
Рівень робочої рідини
гідропідсилювача керма зазвичай
не потрібно перевіряти. Якщо під
час керування кермом чути
незвичний шум або
гідропідсилювач керма незвично
реагує на керування, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина в бачку омивача
Заповніть резервуар чистою
водою, змішаною з відповідною
кількістю рекомендованої мийної рідини для лобового скла зі вмістом
антифризу.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або за
умови її різкого зниження.
Гальма
При мінімальному шарі гальмівної
накладки під час гальмування ви
можете почути скрегіт.
Подорож на великі відстані є
можливою, але потрібно замінити
гальмівні колодки якомога швидше.
Встановивши нові гальмівні
накладки, уникайте зайвого різкого
гальмування протягом перших
кількох поїздок.

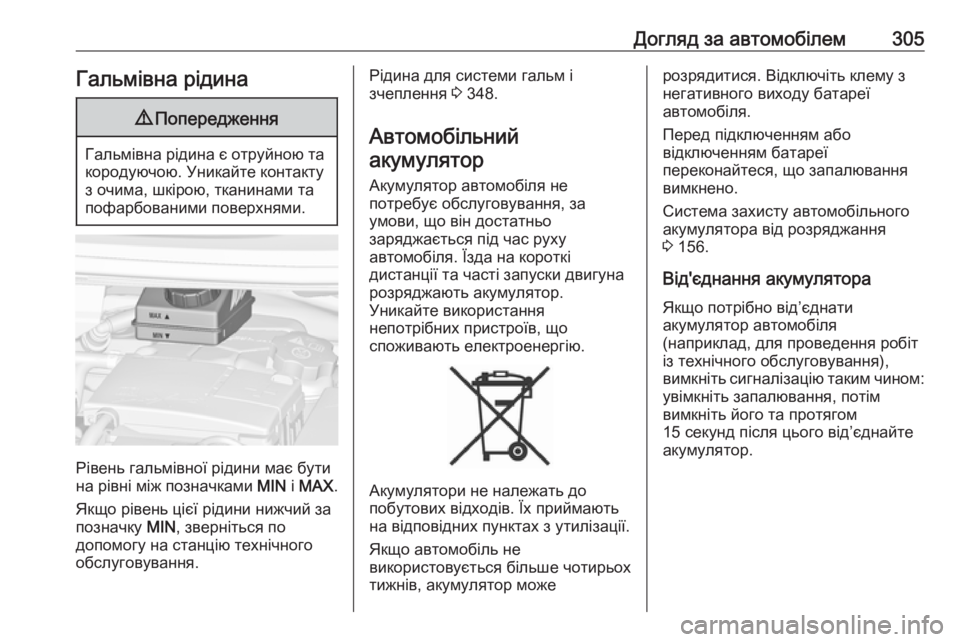

Догляд за автомобілем305Гальмівна рідина9Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за
позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина для системи гальм і
зчеплення 3 348.
Автомобільний акумулятор
Акумулятор автомобіля не
потребує обслуговування, за
умови, що він достатньо
заряджається під час руху
автомобіля. Їзда на короткі
дистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може
розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалювання
вимкнено.
Система захисту автомобільного
акумулятора від розряджання
3 156.
Від'єднання акумулятора Якщо потрібно від’єднати
акумулятор автомобіля
(наприклад, для проведення робіт із технічного обслуговування),
вимкніть сигналізацію таким чином:
увімкніть запалювання, потім
вимкніть його та протягом
15 секунд після цього від’єднайте
акумулятор.

306Догляд за автомобілемЗаміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення або збоїв системи
зупинки-запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути відкритим.
Використовуйте тільки такі
автомобільні акумулятори, над якими можна встановлювати блок
запобіжників.
Замінювати акумулятор можна
лише акумулятором такого самого
типу.Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 230.
Заряджання автомобільного акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 339.
Попереджувальна табличка
Значення символів:
● Немає іскор, відкритого вогню чи диму.
● Завжди носіть захист очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи
сліпоту.

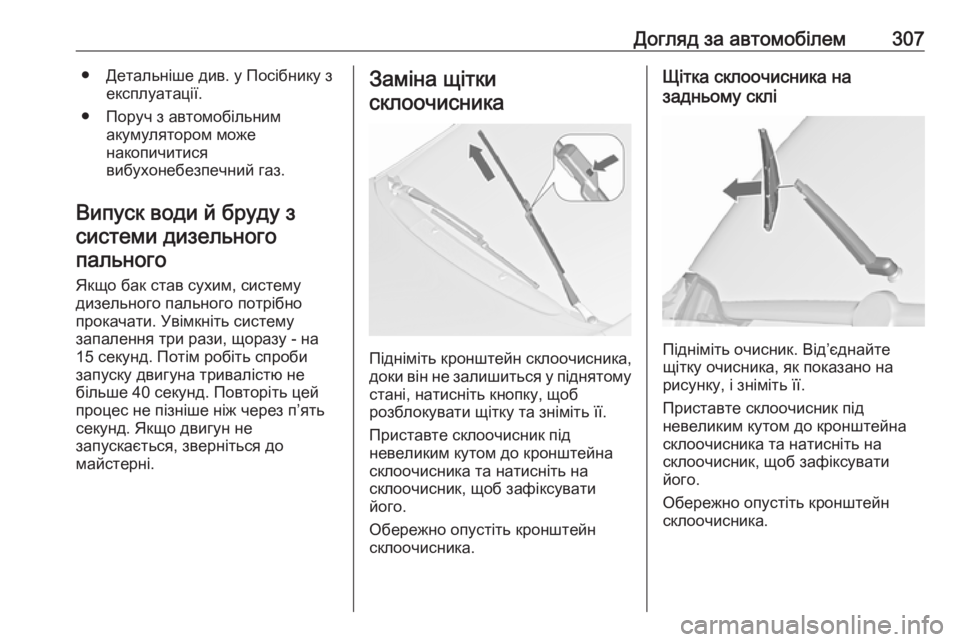

Догляд за автомобілем307● Детальніше див. у Посібнику зексплуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази, щоразу - на
15 секунд. Потім робіть спроби
запуску двигуна тривалістю не
більше 40 секунд. Повторіть цей
процес не пізніше ніж через п’ять секунд. Якщо двигун не
запускається, зверніться до
майстерні.Заміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому склі
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

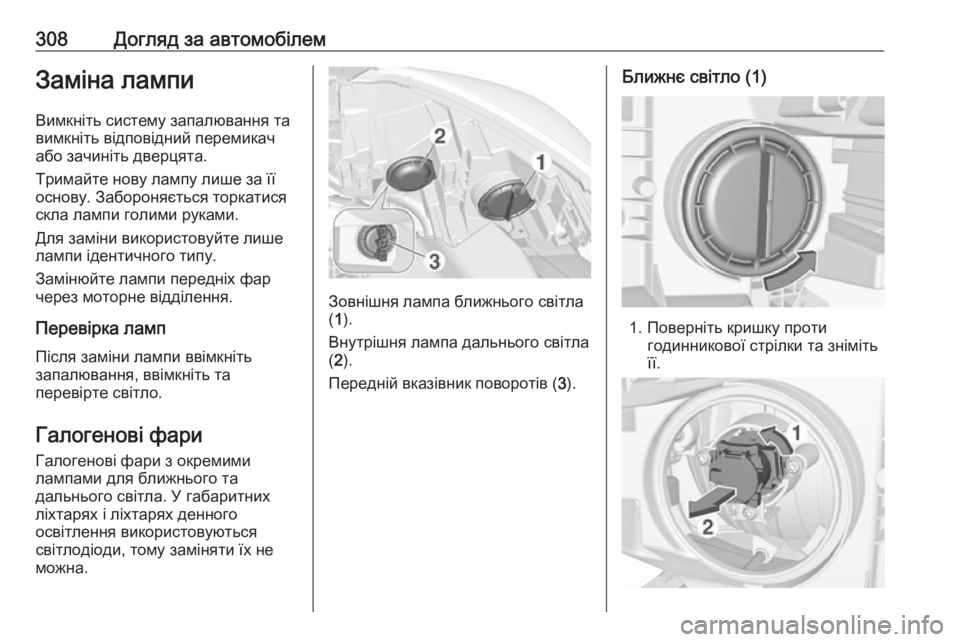

308Догляд за автомобілемЗаміна лампиВимкніть систему запалювання та
вимкніть відповідний перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
Галогенові фариГалогенові фари з окремими
лампами для ближнього та
дальнього світла. У габаритних
ліхтарях і ліхтарях денного
освітлення використовуються
світлодіоди, тому заміняти їх не
можна.
Зовнішня лампа ближнього світла
( 1 ).
Внутрішня лампа дальнього світла
( 2 ).
Передній вказівник поворотів ( 3).
Ближнє світло (1)
1. Поверніть кришку проти
годинникової стрілки та зніміть
її.

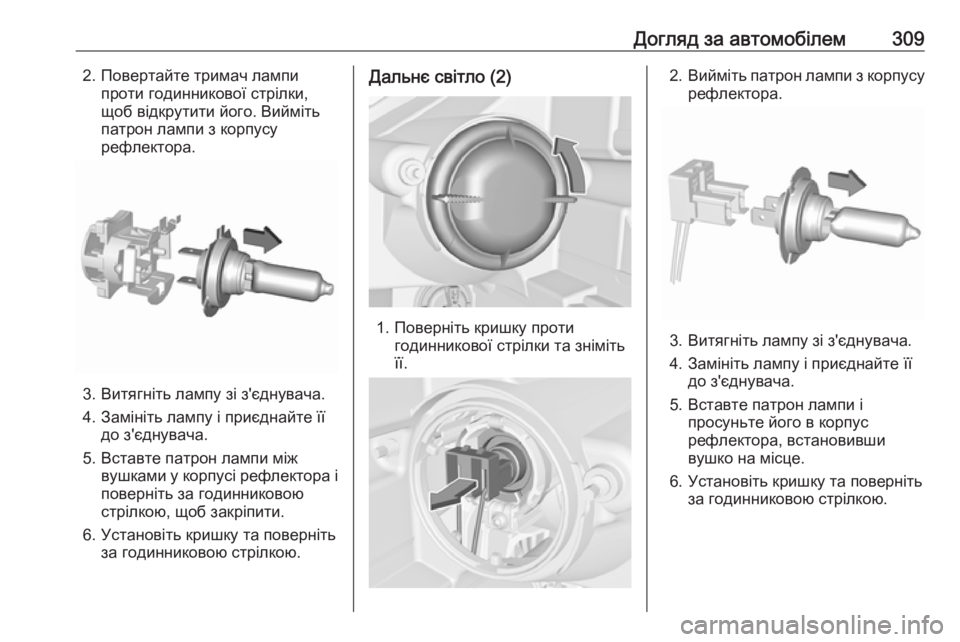

Догляд за автомобілем3092. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
патрон лампи з корпусу
рефлектора.
3. Витягніть лампу зі з'єднувача.
4. Замініть лампу і приєднайте її до з'єднувача.
5. Вставте патрон лампи між вушками у корпусі рефлектора іповерніть за годинниковою
стрілкою, щоб закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Вийміть патрон лампи з корпусу
рефлектора.
3. Витягніть лампу зі з'єднувача.
4. Замініть лампу і приєднайте її до з'єднувача.
5. Вставте патрон лампи і просуньте його в корпус
рефлектора, встановивши
вушко на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.

310Догляд за автомобілемПередній вказівник повороту (3)
1. Обертайте патрон протигодинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з корпусу
рефлектора.
2. Вийміть лампу з патрона, повертаючи її проти
годинникової стрілки, і витягніть її.
3. Вставте нову лампу в патрон і поверніть за годинниковою
стрілкою.
4. Вставте патрон лампи в корпус рефлектора й поверніть його за
годинниковою стрілкою.
Світлодіодні фари
У фарах для ближнього та
дальнього світла, габаритних
ліхтарях і ліхтарях денного
освітлення використовуються
світлодіоди, тому заміняти їх не
можна.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.
Протитуманні фари
Доступ до ламп можна отримати з
днища автомобіля.
1. Відкрутіть гвинти з зовнішньої сторони кришки, як показано на
рисунку.
