2018 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем327Виберіть:● Light (Світло) - комфортний
режим тиску (завантаження -
до 3 осіб.)
● Eco (Есо) - економний режим
тиску (завантаження - до
3 осіб.)
● Max (Макс.) для повного
завантаження.

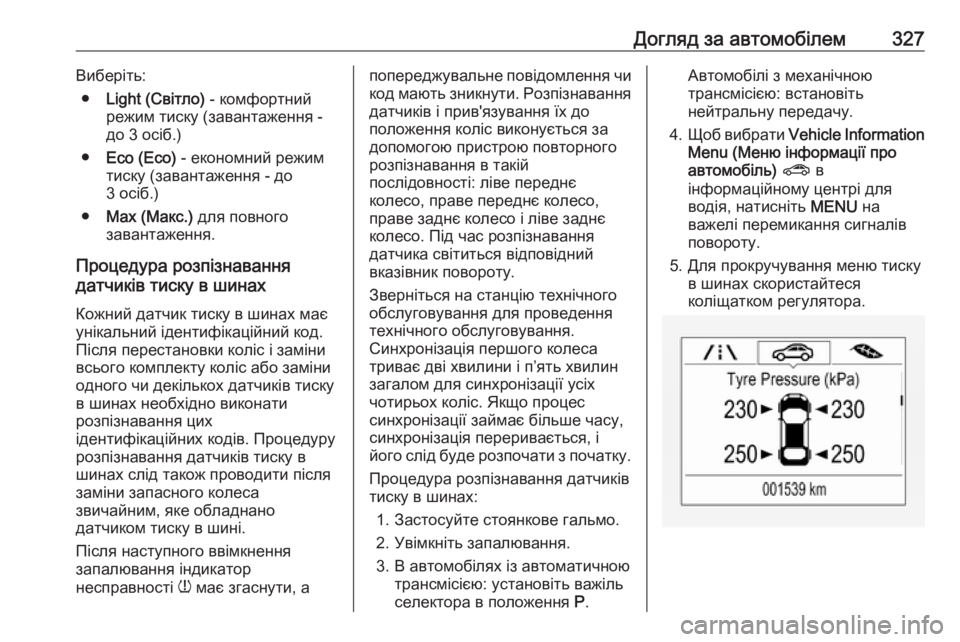

Процедура розпізнавання
датчиків тиску в шинах
Кожний датчик тиску в шинах має
унікальний ідентифікаційний код.
Після перестановки коліс і заміни
всього комплекту коліс або заміни
одного чи декількох датчиків тиску
в шинах необхідно виконати
розпізнавання цих
ідентифікаційних кодів. Процедуру
розпізнавання датчиків тиску в шинах слід також проводити після
заміни запасного колеса
звичайним, яке обладнано
датчиком тиску в шині.
Після наступного ввімкнення
запалювання індикатор
несправності w має згаснути, апопереджувальне повідомлення чи
код мають зникнути. Розпізнавання
датчиків і прив'язування їх до
положення коліс виконується за
допомогою пристрою повторного
розпізнавання в такій
послідовності: ліве переднє
колесо, праве переднє колесо,
праве заднє колесо і ліве заднє
колесо. Під час розпізнавання
датчика світиться відповідний
вказівник повороту.
Зверніться на станцію технічного
обслуговування для проведення
технічного обслуговування.
Синхронізація першого колеса
триває дві хвилини і п’ять хвилин
загалом для синхронізації усіх
чотирьох коліс. Якщо процес
синхронізації займає більше часу,
синхронізація переривається, і його слід буде розпочати з початку.
Процедура розпізнавання датчиків
тиску в шинах:
1. Застосуйте стоянкове гальмо.2. Увімкніть запалювання.
3. В автомобілях із автоматичною трансмісією: установіть важіль
селектора в положення P.Автомобілі з механічною
трансмісією: встановіть
нейтральну передачу.
4. Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) ? в
інформаційному центрі для
водія, натисніть MENU на
важелі перемикання сигналів
повороту.
5. Для прокручування меню тиску в шинах скористайтеся
коліщатком регулятора.

328Догляд за автомобілем6.Натисніть SET/CLR, щоб почати
процес синхронізації датчиків.
Після цього повинен з'явитися
запит на підтвердження запуску
процедури.
7. Повторно натисніть SET/CLR,
щоб підтвердити вибір. Після
цього двічі пролунає звуковий
сигнал, що свідчить про те, що
приймач перебуває в режимі
синхронізації.
8. Розпочинайте процедуру з лівого переднього колеса.
9. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть
кнопку, щоб увімкнути датчик
тиску в шині. Короткий сигнал
клаксона підтвердить, що код
ідентифікації синхронізовано з
положенням цього колеса.
10. Перейдіть до переднього правого колеса і повторно
виконайте дії, вказані в пункті 9.
11. Перейдіть до заднього правого колеса і повторно виконайте дії,вказані в пункті 9.12. Перейдіть до заднього лівого колеса і повторіть дії, вказані у
пункті 9. Після цього двічі
пролунає звуковий сигнал, який
свідчить про те, що
розпізнавання
ідентифікаційного коду для
лівого заднього колеса
виконане. На цьому процедура розпізнавання датчиків тиску в
шинах закінчується.
13. Вимкніть запалювання.
14. Встановіть для всіх чотирьох шин рекомендований
рівень тиску, вказаний на
табличці з інформацією про
шини.
15. Переконайтеся, що встановлене навантаження на
шини відповідає вибраному
рівню тиску 3 131.

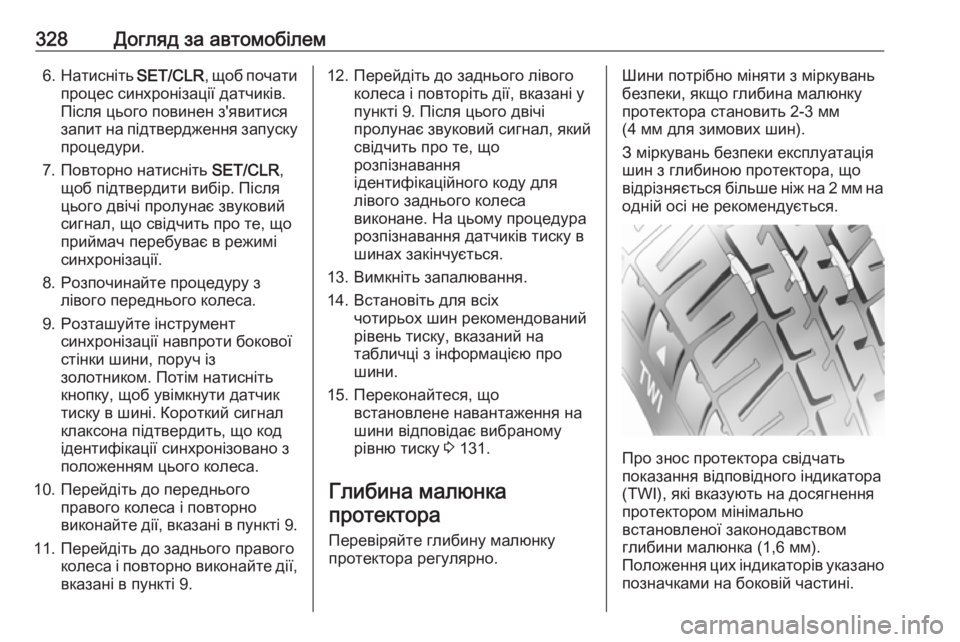

Глибина малюнка
протектора
Перевіряйте глибину малюнку
протектора регулярно.Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм).
Положення цих індикаторів указано
позначками на боковій частині.

Догляд за автомобілем329Якщо спереду є більше
спрацювання, ніж ззаду, слід час
від часу міняти місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна розміру шин та коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру замініть ярлики зі
значеннями тиску в шинах. 3 3249 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасування дозволу на
експлуатацію автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.
9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються стопорні
колісні гайки, колісні ковпаки
встановлювати не можна.

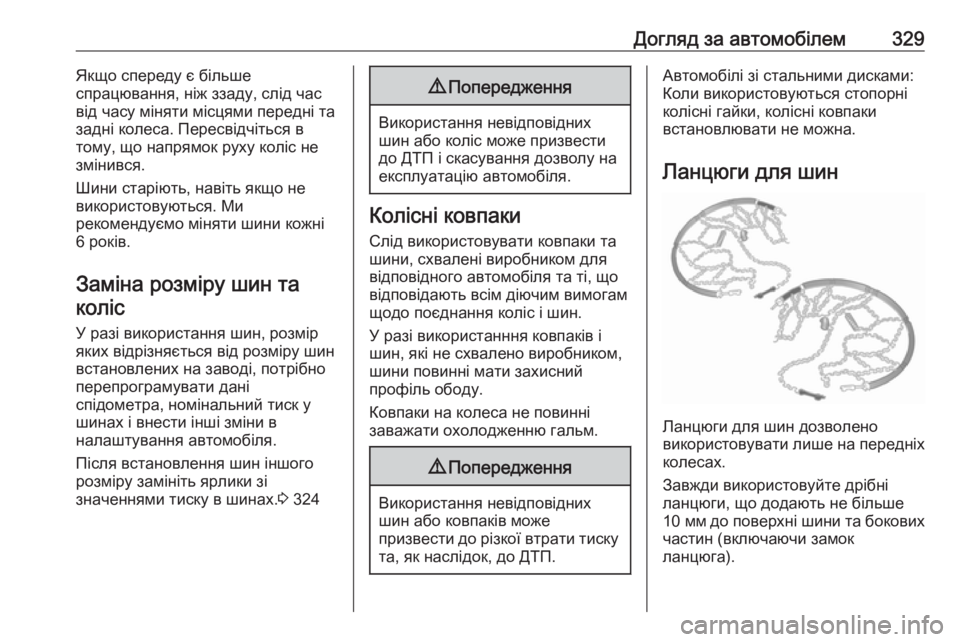

Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що додають не більше
10 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).

330Догляд за автомобілем9Попередження
Пошкодження може призвести
до розриву шини.
Зимові ланцюги дозволяється
використовувати лише на шинах
розміром 215/60 R16 та
225/50 R17.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.

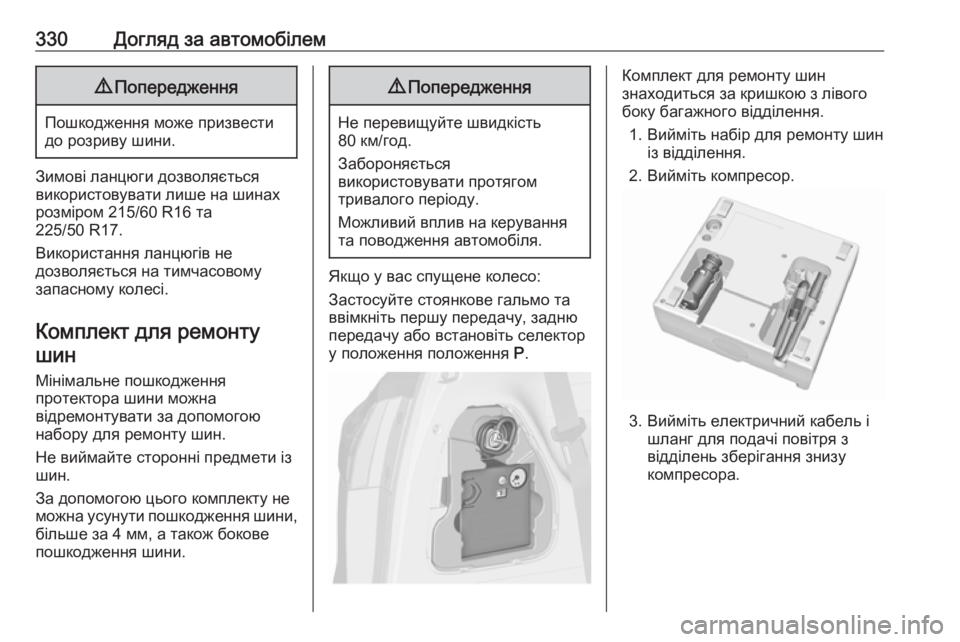

Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього комплекту не
можна усунути пошкодження шини,
більше за 4 мм, а також бокове
пошкодження шини.
9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.
Комплект для ремонту шин
знаходиться за кришкою з лівого боку багажного відділення.
1. Вийміть набір для ремонту шин із відділення.
2. Вийміть компресор.
3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу компресора.

Догляд за автомобілем331
4. Прикрутіть повітропровідкомпресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом десяти
хвилин. Тиск у шинах 3 363.

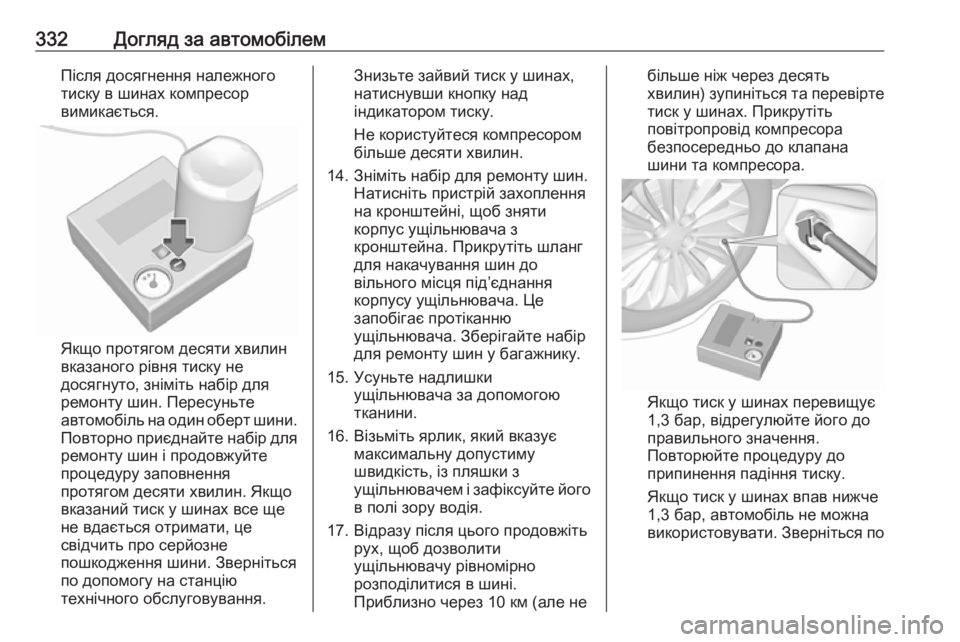

332Догляд за автомобілемПісля досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом десяти хвилин
вказаного рівня тиску не
досягнуто, зніміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно приєднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом десяти хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу на станцію
технічного обслуговування.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше десяти хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але небільше ніж через десять
хвилин) зупиніться та перевірте
тиск у шинах. Прикрутіть
повітропровід компресора
безпосередньо до клапана
шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по

Догляд за автомобілем333допомогу на станцію технічного
обслуговування.
18. Зберігайте набір для ремонту шин у багажнику.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається при тиску сім бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.Адаптери з комплекту можна
використовувати для
накачування, наприклад, м’ячів,
надувних матраців, надувних
портативних човнів тощо. Вони
розміщені знизу на компресорі.
Щоб їх зняти, прикрутіть на
компресор повітропровід і зніміть
адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 330.
Проведіть такі підготовчі заходи та ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неблизькій поверхні.
Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть селектор у положення
положення P.
● Вийміть запасне колесо 3 336.
● Забороняється замінювати кілька коліс одночасно.● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима-
літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, потрібно
підкласти під домкрат тверду
дошку (товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.

334Догляд за автомобілем9Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону. Встановлюючи
колесо з диском зі спеціального
сплаву, підкладіть під викрутку
м'яку тканину. Зніміть колісний
ковпак. Інструменти автомобіля
3 322.
2. Розкладіть ключ і встановіть
його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку на
півоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
встановіть перехідник ключа на
головку гайки, а потім
встановіть на неї колісний ключ. Адаптер знаходиться в
бардачку.
3. Деякі версії можуть мати точку кріплення домкрата закриту
кришкою. Зніміть кришку - потягніть її убік.
4. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
