2018 OPEL VIVARO B Инструкция по эксплуатации (in Russian)

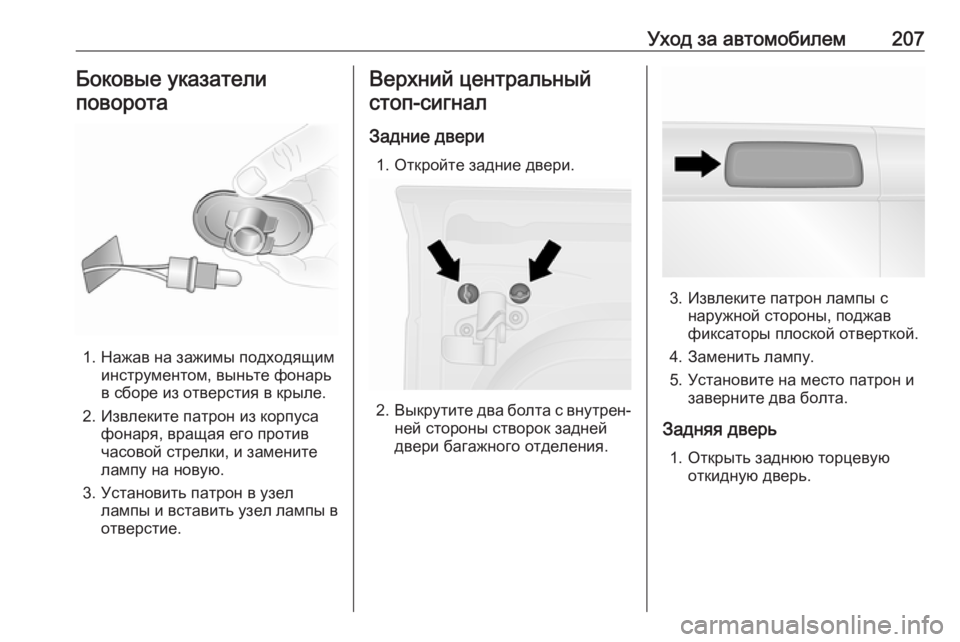

Уход за автомобилем207Боковые указателиповорота
1. Нажав на зажимы подходящим инструментом, выньте фонарь
в сборе из отверстия в крыле.
2. Извлеките патрон из корпуса фонаря, вращая его против
часовой стрелки, и замените
лампу на новую.
3. Установить патрон в узел лампы и вставить узел лампы в
отверстие.
Верхний центральный
стоп-сигнал
Задние двери 1. Откройте задние двери.
2. Выкрутите два болта с внутрен‐
ней стороны створок задней
двери багажного отделения.
3. Извлеките патрон лампы с наружной стороны, поджав
фиксаторы плоской отверткой.
4. Заменить лампу.
5. Установите на место патрон и заверните два болта.
Задняя дверь 1. Открыть заднюю торцевую откидную дверь.

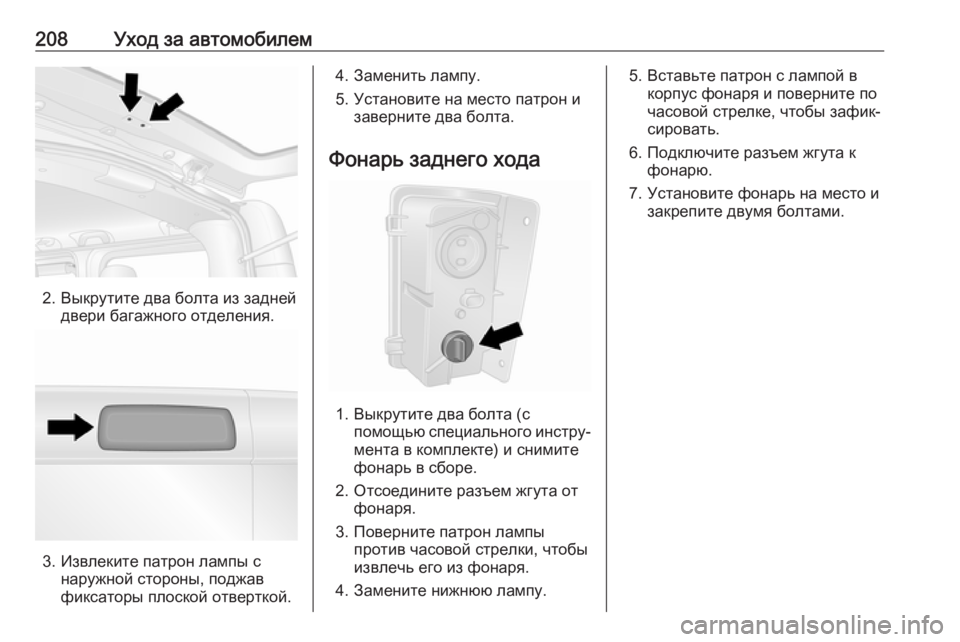

208Уход за автомобилем
2. Выкрутите два болта из заднейдвери багажного отделения.
3. Извлеките патрон лампы с наружной стороны, поджав
фиксаторы плоской отверткой.
4. Заменить лампу.
5. Установите на место патрон и заверните два болта.
Фонарь заднего хода
1. Выкрутите два болта (с помощью специального инстру‐
мента в комплекте) и снимите
фонарь в сборе.
2. Отсоедините разъем жгута от фонаря.
3. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фонаря.
4. Замените нижнюю лампу.
5. Вставьте патрон с лампой в корпус фонаря и поверните по
часовой стрелке, чтобы зафик‐
сировать.
6. Подключите разъем жгута к фонарю.
7. Установите фонарь на место и закрепите двумя болтами.

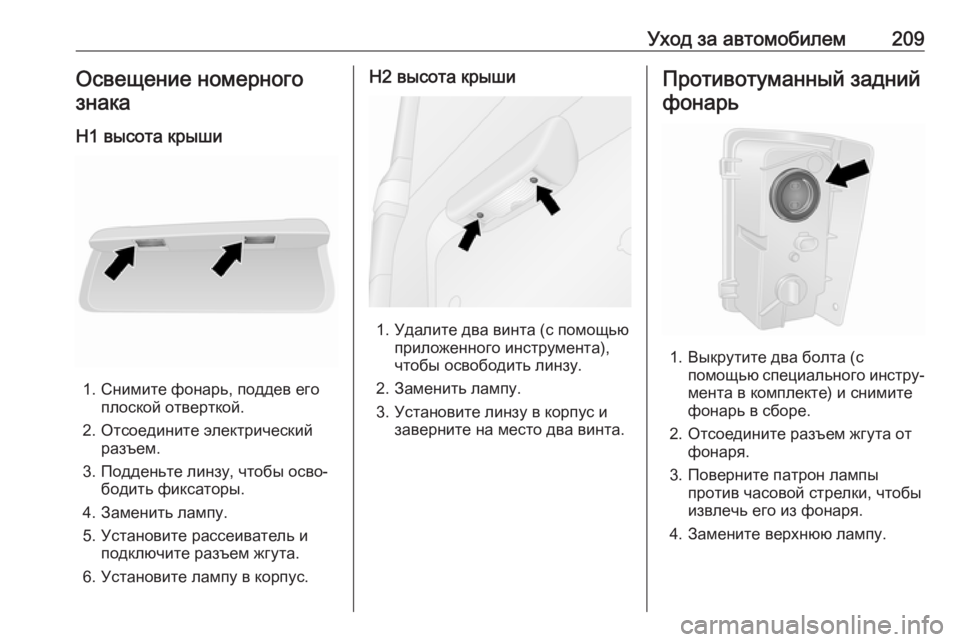

Уход за автомобилем209Освещение номерногознака
H1 высота крыши
1. Снимите фонарь, поддев его плоской отверткой.
2. Отсоедините электрический разъем.
3. Подденьте линзу, чтобы осво‐ бодить фиксаторы.
4. Заменить лампу.
5. Установите рассеиватель и подключите разъем жгута.
6. Установите лампу в корпус.
H2 высота крыши
1. Удалите два винта (с помощью приложенного инструмента),
чтобы освободить линзу.
2. Заменить лампу.
3. Установите линзу в корпус и заверните на место два винта.
Противотуманный задний
фонарь
1. Выкрутите два болта (с помощью специального инстру‐
мента в комплекте) и снимите
фонарь в сборе.
2. Отсоедините разъем жгута от фонаря.
3. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фонаря.
4. Замените верхнюю лампу.

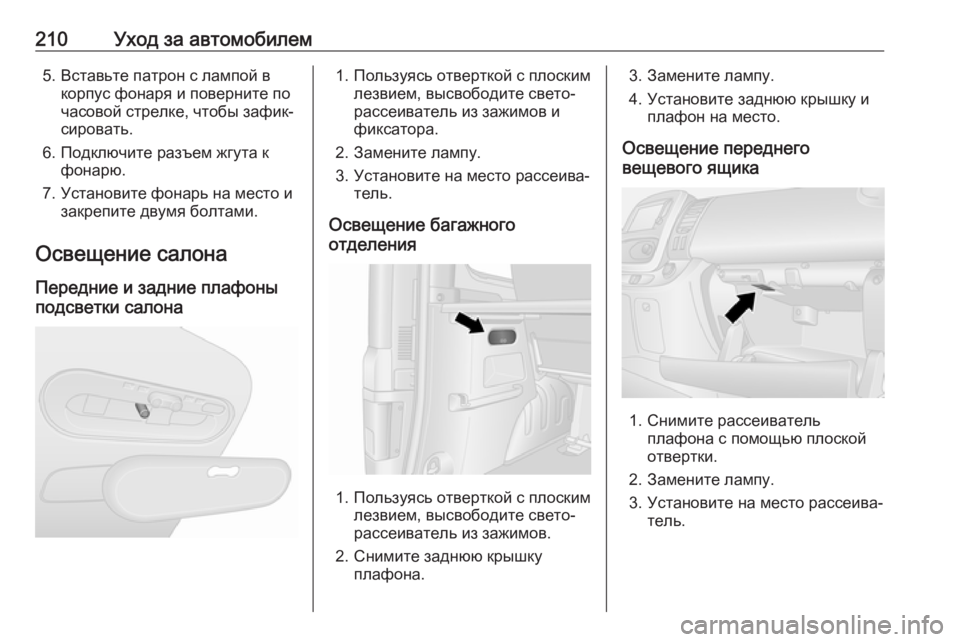

210Уход за автомобилем5. Вставьте патрон с лампой вкорпус фонаря и поверните по
часовой стрелке, чтобы зафик‐
сировать.
6. Подключите разъем жгута к фонарю.
7. Установите фонарь на место и закрепите двумя болтами.
Освещение салона
Передние и задние плафоны
подсветки салона1. Пользуясь отверткой с плоским лезвием, высвободите свето‐
рассеиватель из зажимов и
фиксатора.
2. Замените лампу. 3. Установите на место рассеива‐ тель.
Освещение багажного
отделения
1. Пользуясь отверткой с плоским лезвием, высвободите свето‐
рассеиватель из зажимов.
2. Снимите заднюю крышку плафона.
3. Замените лампу.
4. Установите заднюю крышку и плафон на место.
Освещение переднего
вещевого ящика
1. Снимите рассеиватель плафона с помощью плоской
отвертки.
2. Замените лампу. 3. Установите на место рассеива‐ тель.

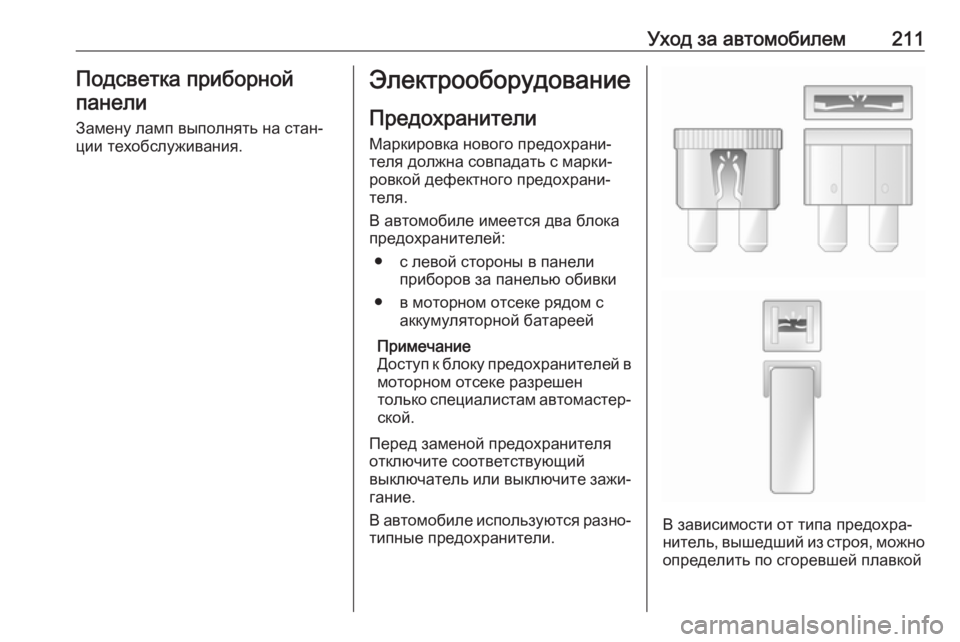

Уход за автомобилем211Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● с левой стороны в панели приборов за панелью обивки
● в моторном отсеке рядом с аккумуляторной батареей
Примечание
Доступ к блоку предохранителей в моторном отсеке разрешен
только специалистам автомастер‐
ской.
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
В автомобиле используются разно‐ типные предохранители.
В зависимости от типа предохра‐
нитель, вышедший из строя, можно
определить по сгоревшей плавкой

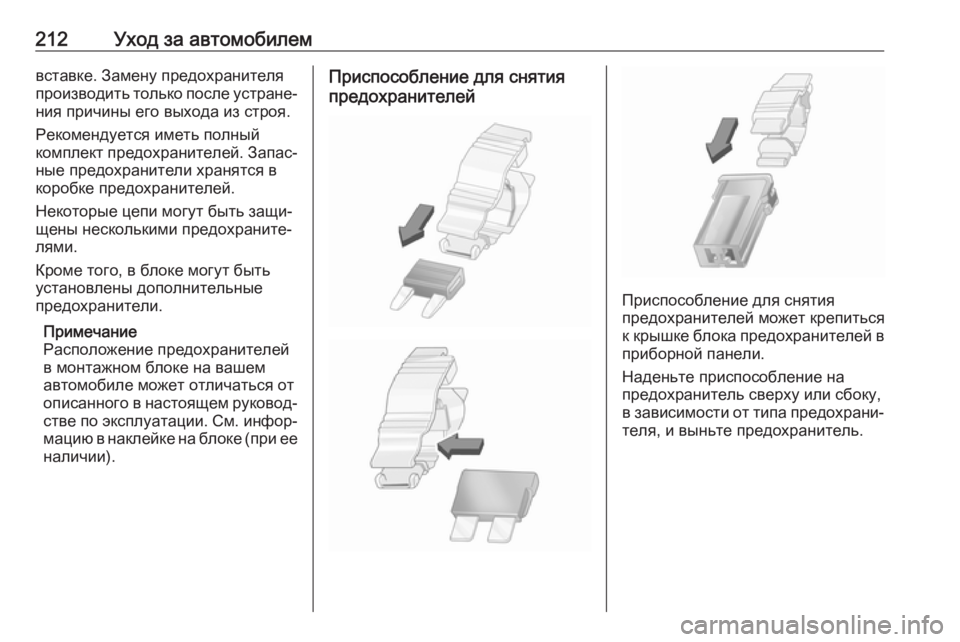

212Уход за автомобилемвставке. Замену предохранителя
производить только после устране‐
ния причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей. Запас‐ ные предохранители хранятся в
коробке предохранителей.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Примечание
Расположение предохранителей
в монтажном блоке на вашем
автомобиле может отличаться от
описанного в настоящем руковод‐
стве по эксплуатации. См. инфор‐ мацию в наклейке на блоке (при ее
наличии).Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей может крепиться
к крышке блока предохранителей в
приборной панели.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

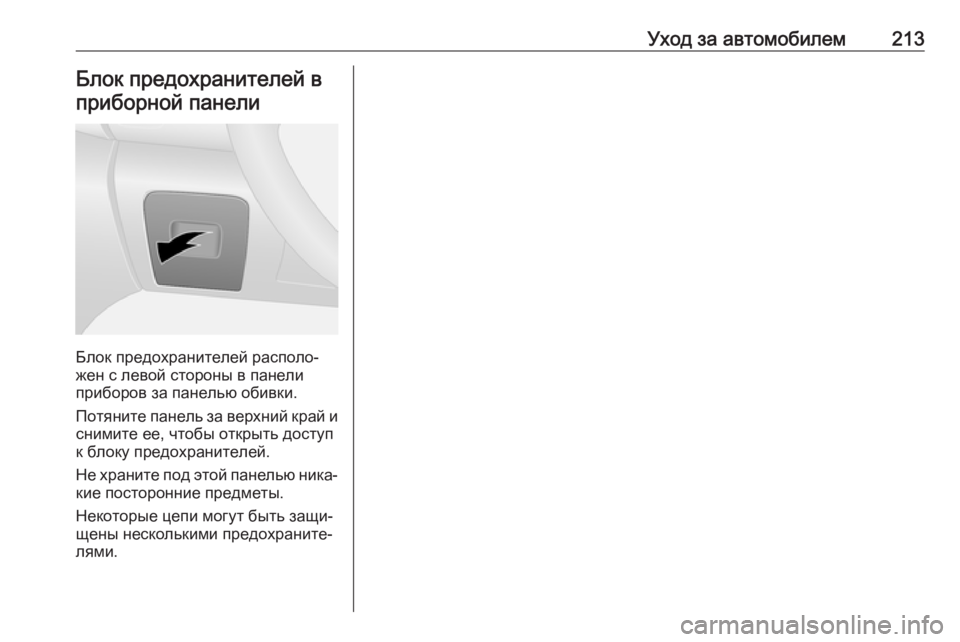

Уход за автомобилем213Блок предохранителей вприборной панели
Блок предохранителей располо‐
жен с левой стороны в панели
приборов за панелью обивки.
Потяните панель за верхний край и снимите ее, чтобы открыть доступ
к блоку предохранителей.
Не храните под этой панелью ника‐ кие посторонние предметы.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

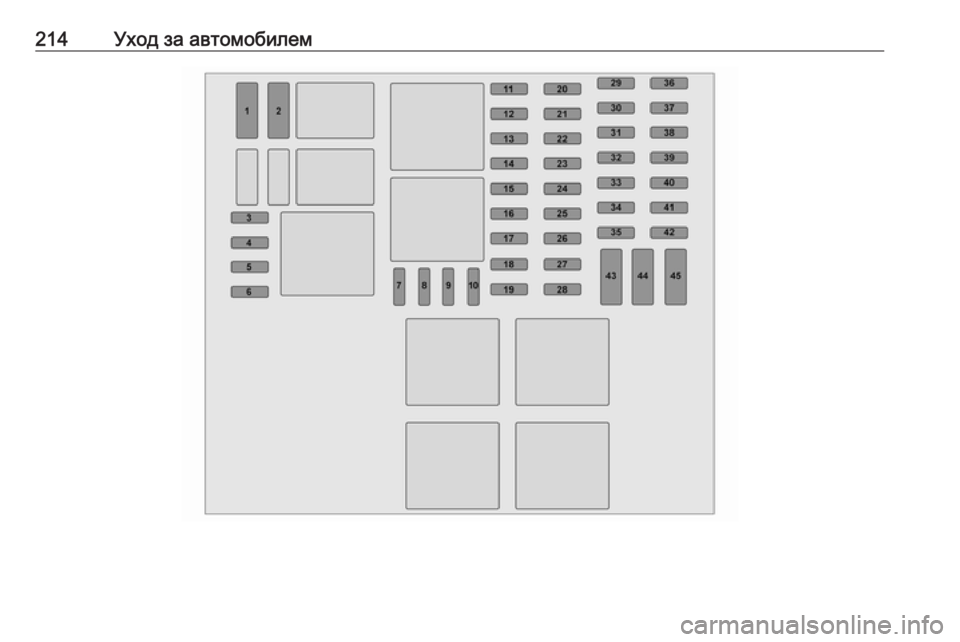

214Уход за автомобилем
