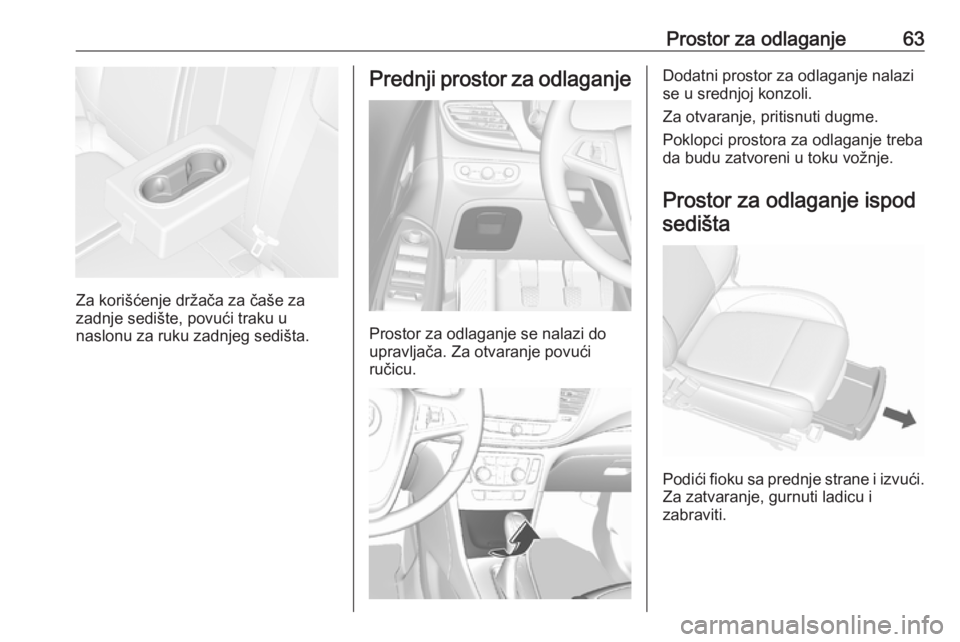

Prostor za odlaganje63
Za korišćenje držača za čaše za
zadnje sedište, povući traku u
naslonu za ruku zadnjeg sedišta.
Prednji prostor za odlaganje
Prostor za odlaganje se nalazi do
upravljača. Za otvaranje povući
ručicu.
Dodatni prostor za odlaganje nalazi
se u srednjoj konzoli.
Za otvaranje, pritisnuti dugme.
Poklopci prostora za odlaganje treba da budu zatvoreni u toku vožnje.
Prostor za odlaganje ispod
sedišta
Podići fioku sa prednje strane i izvući. Za zatvaranje, gurnuti ladicu i
zabraviti.

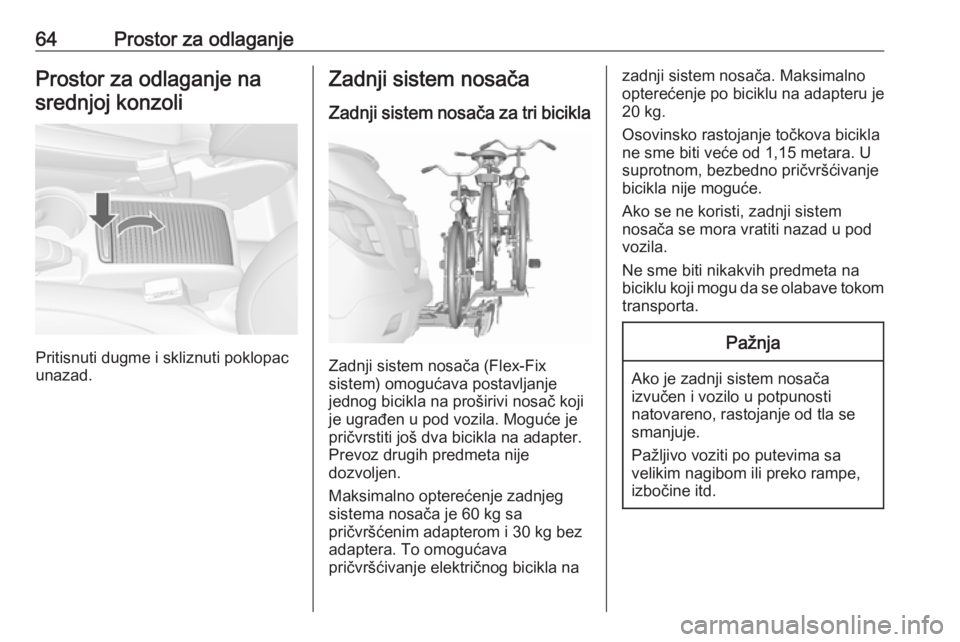

64Prostor za odlaganjeProstor za odlaganje nasrednjoj konzoli
Pritisnuti dugme i skliznuti poklopac
unazad.
Zadnji sistem nosača
Zadnji sistem nosača za tri bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
jednog bicikla na proširivi nosač koji
je ugrađen u pod vozila. Moguće je pričvrstiti još dva bicikla na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 60 kg sa
pričvršćenim adapterom i 30 kg bez
adaptera. To omogućava
pričvršćivanje električnog bicikla na
zadnji sistem nosača. Maksimalno
opterećenje po biciklu na adapteru je
20 kg.
Osovinsko rastojanje točkova bicikla
ne sme biti veće od 1,15 metara. U suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, zadnji sistem
nosača se mora vratiti nazad u pod
vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje od tla se
smanjuje.
Pažljivo voziti po putevima sa
velikim nagibom ili preko rampe, izbočine itd.

Prostor za odlaganje65Pažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli se
mogu oštetiti.
Napomena
Zadnja svetla vozila će se
deaktivirati ukoliko se na zadnji
sistem nosača postave zadnja
svetla.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Zadnji sistem nosača se odbravljuje i
brzo izlazi iz zadnjeg branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.

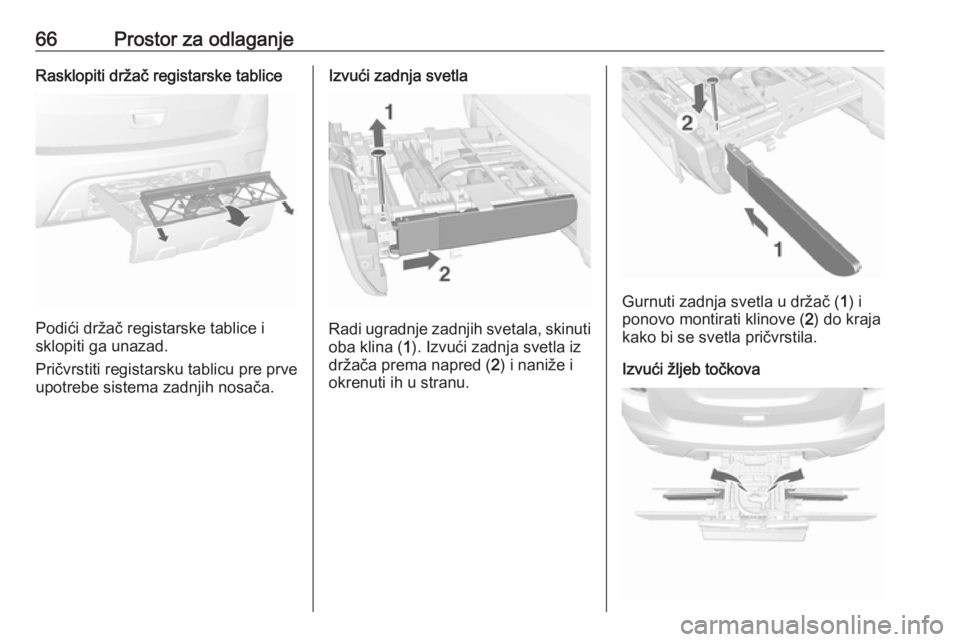

66Prostor za odlaganjeRasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.
Pričvrstiti registarsku tablicu pre prve
upotrebe sistema zadnjih nosača.
Izvući zadnja svetla
Radi ugradnje zadnjih svetala, skinuti oba klina ( 1). Izvući zadnja svetla iz
držača prema napred ( 2) i naniže i
okrenuti ih u stranu.
Gurnuti zadnja svetla u držač ( 1) i
ponovo montirati klinove ( 2) do kraja
kako bi se svetla pričvrstila.
Izvući žljeb točkova

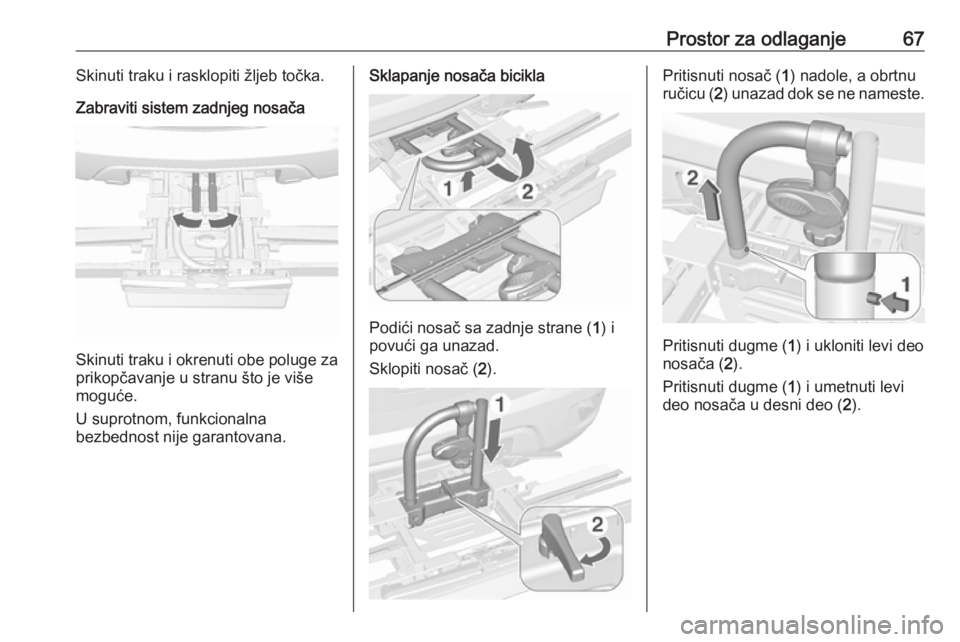

Prostor za odlaganje67Skinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane ( 1) i
povući ga unazad.
Sklopiti nosač ( 2).
Pritisnuti nosač ( 1) nadole, a obrtnu
ručicu ( 2) unazad dok se ne nameste.
Pritisnuti dugme ( 1) i ukloniti levi deo
nosača ( 2).
Pritisnuti dugme ( 1) i umetnuti levi
deo nosača u desni deo ( 2).

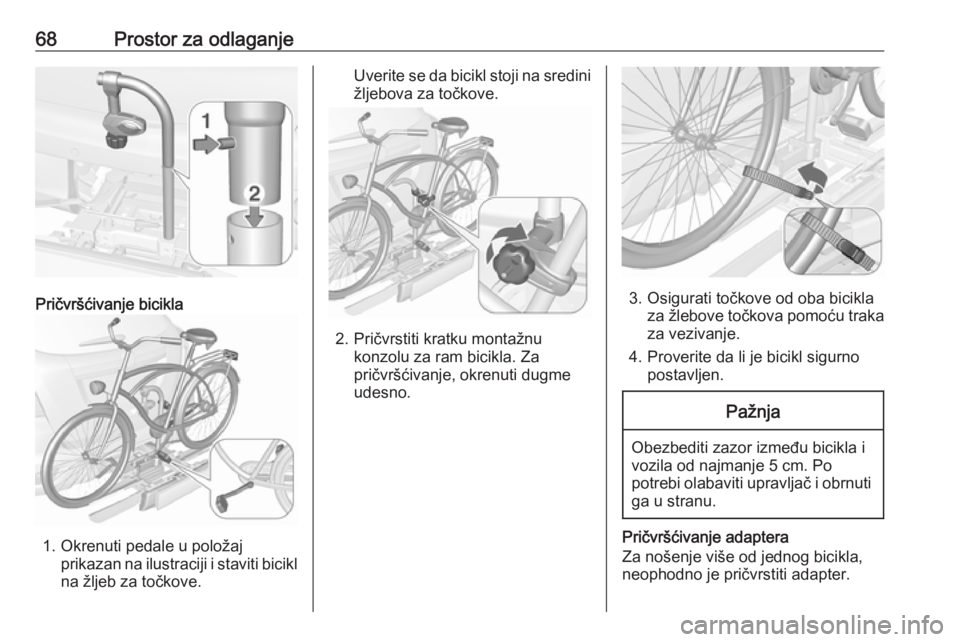

68Prostor za odlaganje
Pričvršćivanje bicikla
1. Okrenuti pedale u položajprikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
3. Osigurati točkove od oba bicikla za žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje adaptera
Za nošenje više od jednog bicikla,
neophodno je pričvrstiti adapter.

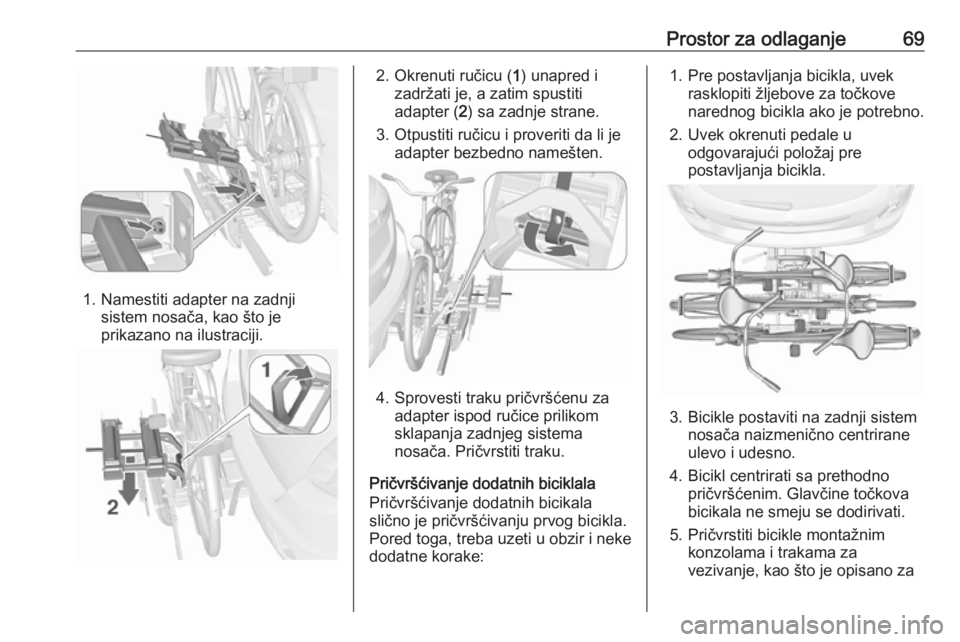

Prostor za odlaganje69
1. Namestiti adapter na zadnjisistem nosača, kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu ( 1) unapred i
zadržati je, a zatim spustiti adapter ( 2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
4. Sprovesti traku pričvršćenu za adapter ispod ručice prilikom
sklapanja zadnjeg sistema
nosača. Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla. Pored toga, treba uzeti u obzir i neke
dodatne korake:
1. Pre postavljanja bicikla, uvek rasklopiti žljebove za točkove
narednog bicikla ako je potrebno.
2. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.
3. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati sa prethodno pričvršćenim. Glavčine točkova
bicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za

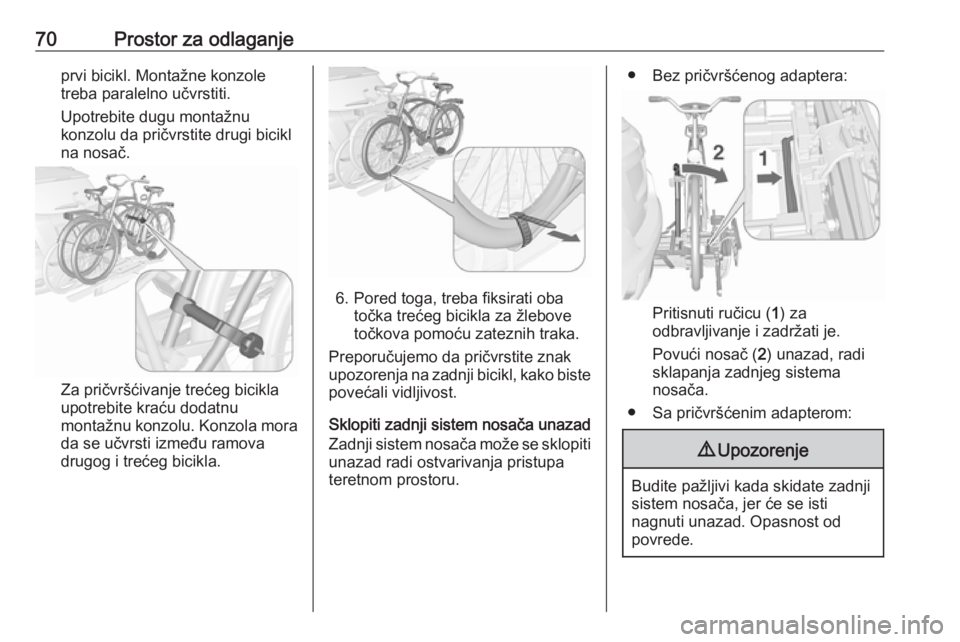

70Prostor za odlaganjeprvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu
konzolu da pričvrstite drugi bicikl
na nosač.
Za pričvršćivanje trećeg bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola mora
da se učvrsti između ramova
drugog i trećeg bicikla.
6. Pored toga, treba fiksirati oba točka trećeg bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak
upozorenja na zadnji bicikl, kako biste
povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti unazad radi ostvarivanja pristupa
teretnom prostoru.
● Bez pričvršćenog adaptera:
Pritisnuti ručicu ( 1) za
odbravljivanje i zadržati je.
Povući nosač ( 2) unazad, radi
sklapanja zadnjeg sistema
nosača.
● Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
