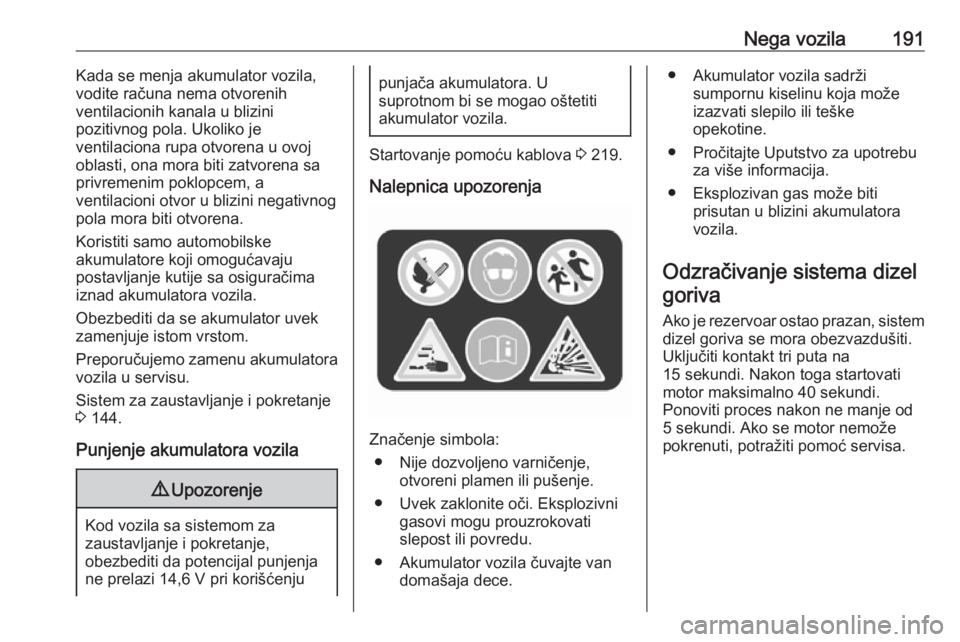

Nega vozila191Kada se menja akumulator vozila,
vodite računa nema otvorenih
ventilacionih kanala u blizini
pozitivnog pola. Ukoliko je
ventilaciona rupa otvorena u ovoj
oblasti, ona mora biti zatvorena sa
privremenim poklopcem, a
ventilacioni otvor u blizini negativnog pola mora biti otvorena.
Koristiti samo automobilske
akumulatore koji omogućavaju
postavljanje kutije sa osiguračima
iznad akumulatora vozila.
Obezbediti da se akumulator uvek
zamenjuje istom vrstom.
Preporučujemo zamenu akumulatora
vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 144.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 219.
Nalepnica upozorenja
Značenje simbola: ● Nije dozvoljeno varničenje, otvoreni plamen ili pušenje.
● Uvek zaklonite oči. Eksplozivni gasovi mogu prouzrokovati
slepost ili povredu.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.
● Pročitajte Uputstvo za upotrebu za više informacija.
● Eksplozivan gas može biti prisutan u blizini akumulatora
vozila.
Odzračivanje sistema dizel goriva
Ako je rezervoar ostao prazan, sistem dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta na
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi.
Ponoviti proces nakon ne manje od
5 sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.

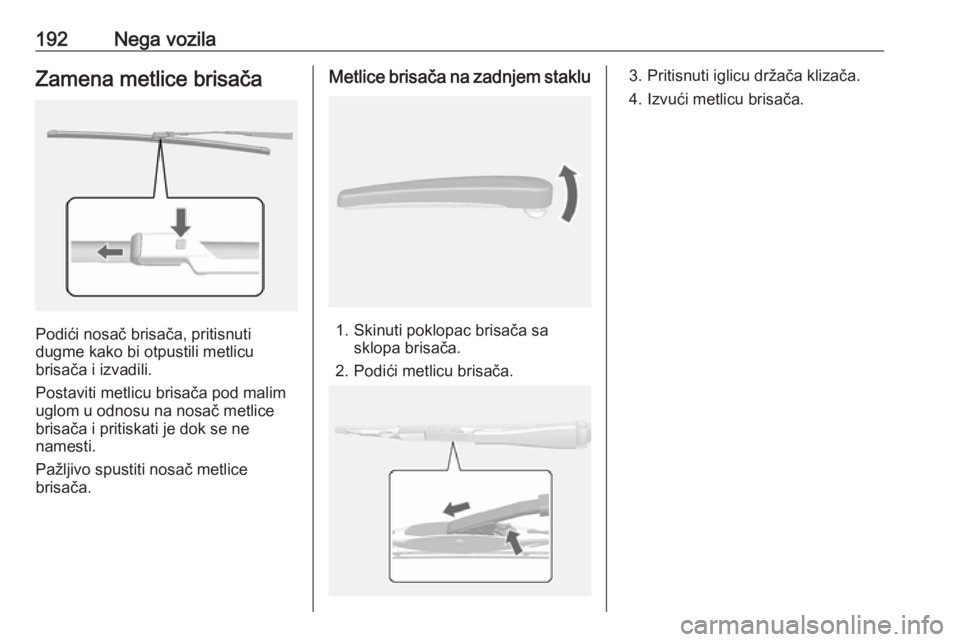

192Nega vozilaZamena metlice brisača
Podići nosač brisača, pritisnuti
dugme kako bi otpustili metlicu
brisača i izvadili.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlice brisača na zadnjem staklu
1. Skinuti poklopac brisača sa sklopa brisača.
2. Podići metlicu brisača.
3. Pritisnuti iglicu držača klizača.
4. Izvući metlicu brisača.

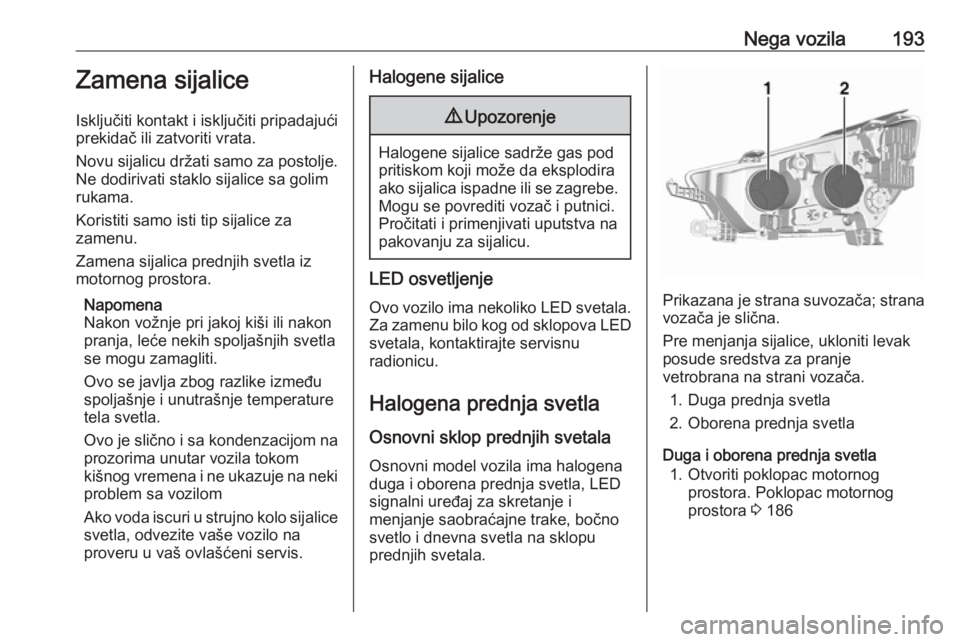

Nega vozila193Zamena sijalice
Isključiti kontakt i isključiti pripadajući prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Koristiti samo isti tip sijalice za
zamenu.
Zamena sijalica prednjih svetla iz
motornog prostora.
Napomena
Nakon vožnje pri jakoj kiši ili nakon pranja, leće nekih spoljašnjih svetla
se mogu zamagliti.
Ovo se javlja zbog razlike između
spoljašnje i unutrašnje temperature
tela svetla.
Ovo je slično i sa kondenzacijom na
prozorima unutar vozila tokom
kišnog vremena i ne ukazuje na neki
problem sa vozilom
Ako voda iscuri u strujno kolo sijalice
svetla, odvezite vaše vozilo na
proveru u vaš ovlašćeni servis.Halogene sijalice9 Upozorenje
Halogene sijalice sadrže gas pod
pritiskom koji može da eksplodira
ako sijalica ispadne ili se zagrebe. Mogu se povrediti vozač i putnici.
Pročitati i primenjivati uputstva na
pakovanju za sijalicu.
LED osvetljenje
Ovo vozilo ima nekoliko LED svetala. Za zamenu bilo kog od sklopova LED
svetala, kontaktirajte servisnu
radionicu.
Halogena prednja svetla Osnovni sklop prednjih svetala
Osnovni model vozila ima halogena
duga i oborena prednja svetla, LED
signalni uređaj za skretanje i
menjanje saobraćajne trake, bočno
svetlo i dnevna svetla na sklopu
prednjih svetala.
Prikazana je strana suvozača; strana vozača je slična.
Pre menjanja sijalice, ukloniti levak
posude sredstva za pranje
vetrobrana na strani vozača.
1. Duga prednja svetla
2. Oborena prednja svetla
Duga i oborena prednja svetla 1. Otvoriti poklopac motornog prostora. Poklopac motornog
prostora 3 186

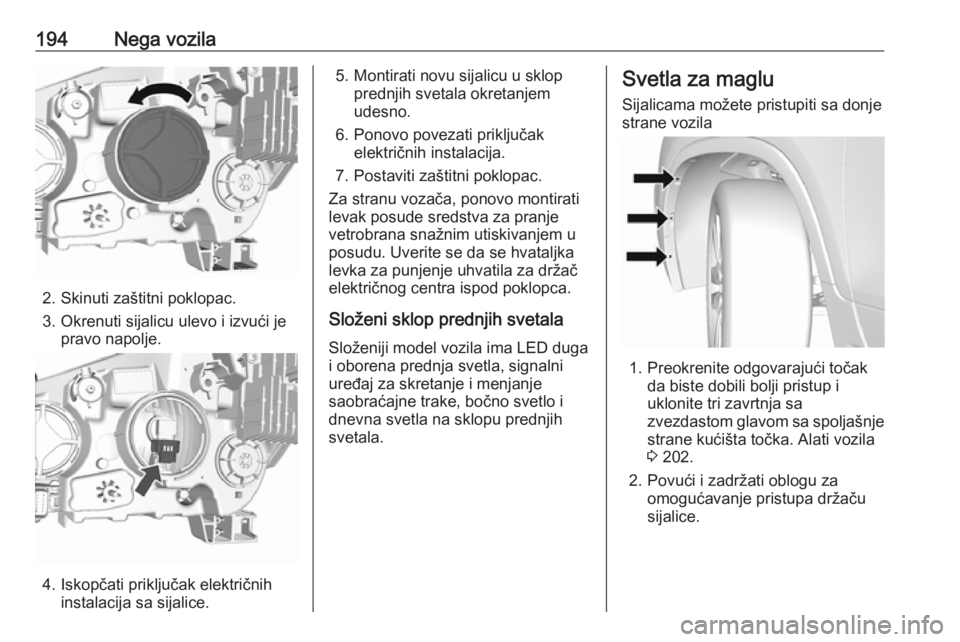

194Nega vozila
2. Skinuti zaštitni poklopac.
3. Okrenuti sijalicu ulevo i izvući je pravo napolje.
4. Iskopčati priključak električnih instalacija sa sijalice.
5. Montirati novu sijalicu u sklopprednjih svetala okretanjem
udesno.
6. Ponovo povezati priključak električnih instalacija.
7. Postaviti zaštitni poklopac.
Za stranu vozača, ponovo montirati
levak posude sredstva za pranje
vetrobrana snažnim utiskivanjem u
posudu. Uverite se da se hvataljka
levka za punjenje uhvatila za držač
električnog centra ispod poklopca.
Složeni sklop prednjih svetala
Složeniji model vozila ima LED duga
i oborena prednja svetla, signalni
uređaj za skretanje i menjanje
saobraćajne trake, bočno svetlo i
dnevna svetla na sklopu prednjih
svetala.Svetla za maglu
Sijalicama možete pristupiti sa donje
strane vozila
1. Preokrenite odgovarajući točak da biste dobili bolji pristup iuklonite tri zavrtnja sa
zvezdastom glavom sa spoljašnje strane kućišta točka. Alati vozila
3 202.
2. Povući i zadržati oblogu za omogućavanje pristupa držaču
sijalice.

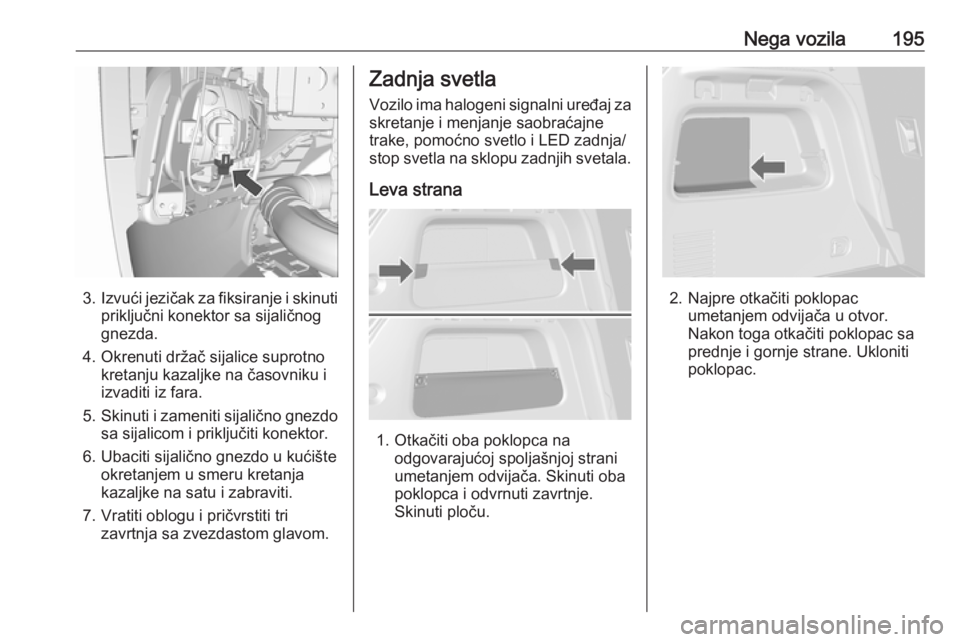

Nega vozila195
3.Izvući jezičak za fiksiranje i skinuti
priključni konektor sa sijaličnog
gnezda.
4. Okrenuti držač sijalice suprotno kretanju kazaljke na časovniku i
izvaditi iz fara.
5. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
6. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
7. Vratiti oblogu i pričvrstiti tri zavrtnja sa zvezdastom glavom.
Zadnja svetla
Vozilo ima halogeni signalni uređaj za skretanje i menjanje saobraćajne
trake, pomoćno svetlo i LED zadnja/
stop svetla na sklopu zadnjih svetala.
Leva strana
1. Otkačiti oba poklopca na odgovarajućoj spoljašnjoj strani
umetanjem odvijača. Skinuti oba
poklopca i odvrnuti zavrtnje.
Skinuti ploču.
2. Najpre otkačiti poklopac umetanjem odvijača u otvor.
Nakon toga otkačiti poklopac sa
prednje i gornje strane. Ukloniti
poklopac.

196Nega vozilaDesna strana
1. Skinuti vrata prostora zaodlaganje i komplet za popravku
pneumatika.
2. Skinuti poklopac.
3. Signalno svetlo za skretanje i menjanje saobraćajne trake (1)
Svetlo za vožnju unazad (2)
4. Izvaditi držač sijalice. Izvaditi sijalicu i staviti novu.
5. Umetnuti držač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.
Svetlo registarske tablice
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.

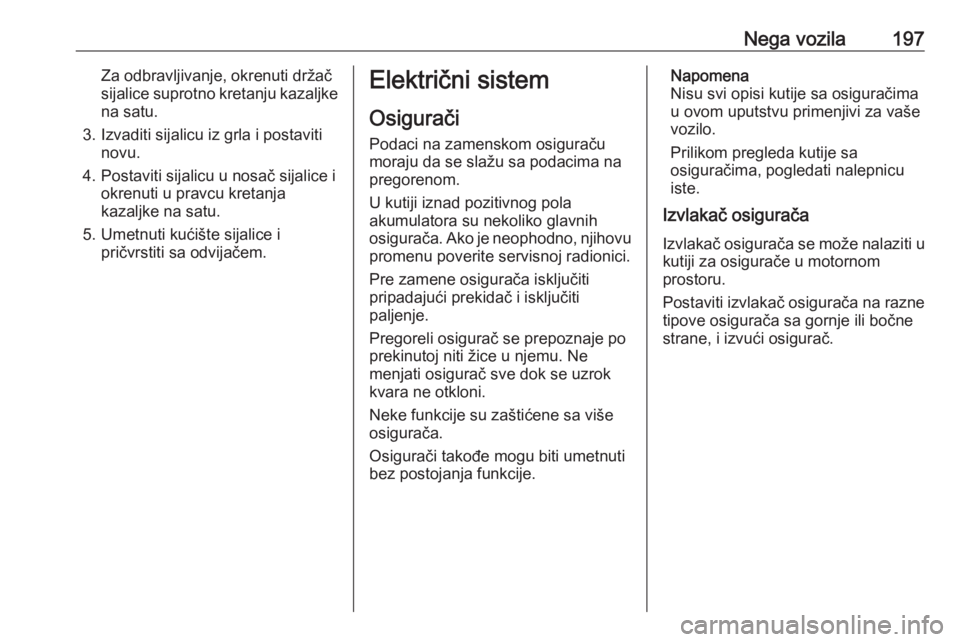

Nega vozila197Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

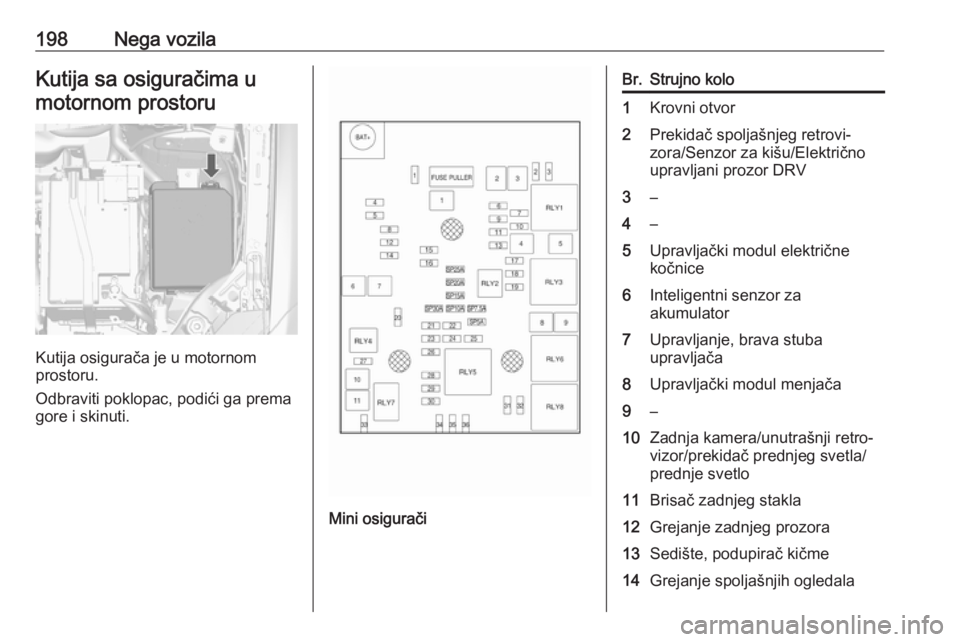

198Nega vozilaKutija sa osiguračima umotornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.
Mini osigurači
Br.Strujno kolo1Krovni otvor2Prekidač spoljašnjeg retrovi‐
zora/Senzor za kišu/Električno
upravljani prozor DRV3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7Upravljanje, brava stuba
upravljača8Upravljački modul menjača9–10Zadnja kamera/unutrašnji retro‐
vizor/prekidač prednjeg svetla/
prednje svetlo11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Sedište, podupirač kičme14Grejanje spoljašnjih ogledala
