Nega vozila215kompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.

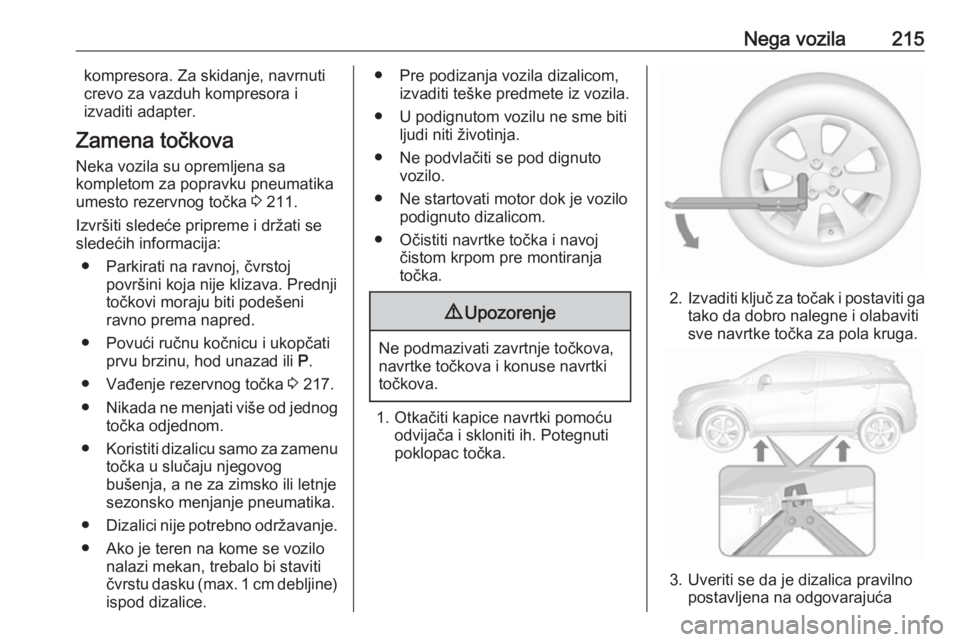

Zamena točkova Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 211.
Izvršiti sledeće pripreme i držati se sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
● Vađenje rezervnog točka 3 217.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine) ispod dizalice.● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Očistiti navrtke točka i navoj čistom krpom pre montiranja
točka.9 Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkačiti kapice navrtki pomoću odvijača i skloniti ih. Potegnuti
poklopac točka.
2. Izvaditi ključ za točak i postaviti ga
tako da dobro nalegne i olabaviti
sve navrtke točka za pola kruga.

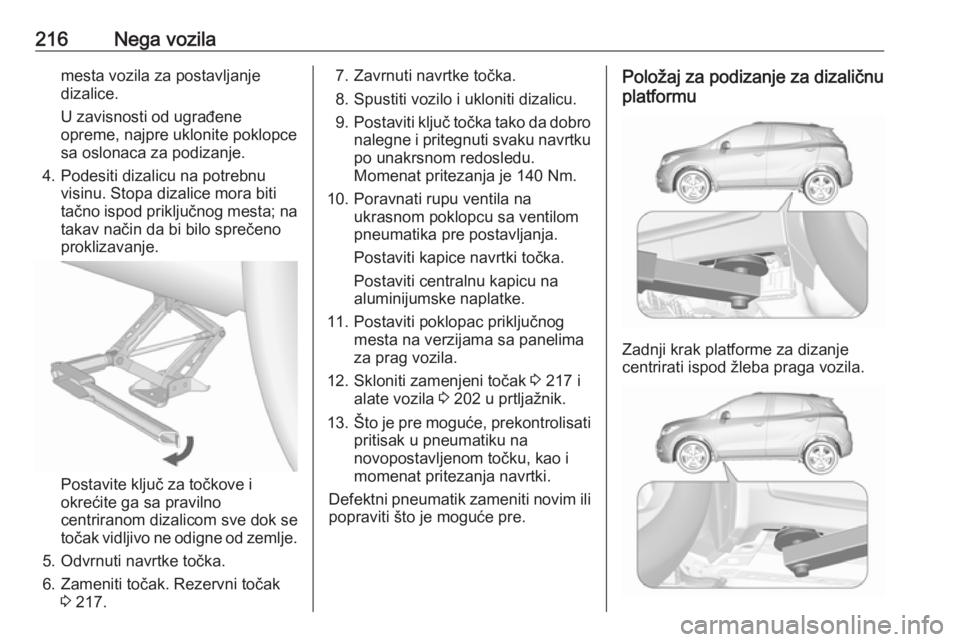

3. Uveriti se da je dizalica pravilno postavljena na odgovarajuća

216Nega vozilamesta vozila za postavljanje
dizalice.
U zavisnosti od ugrađene
opreme, najpre uklonite poklopce
sa oslonaca za podizanje.
4. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na takav način da bi bilo sprečeno
proklizavanje.
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
5. Odvrnuti navrtke točka.
6. Zameniti točak. Rezervni točak 3 217.
7. Zavrnuti navrtke točka.
8. Spustiti vozilo i ukloniti dizalicu.
9. Postaviti ključ točka tako da dobro
nalegne i pritegnuti svaku navrtku po unakrsnom redosledu.
Momenat pritezanja je 140 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice navrtki točka.
Postaviti centralnu kapicu na
aluminijumske naplatke.
11. Postaviti poklopac priključnog mesta na verzijama sa panelimaza prag vozila.
12. Skloniti zamenjeni točak 3 217 i
alate vozila 3 202 u prtljažnik.
13. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili popraviti što je moguće pre.Položaj za podizanje za dizaličnu
platformu
Zadnji krak platforme za dizanje
centrirati ispod žleba praga vozila.

Nega vozila217Položaj prednjeg kraka dizalične
platforme na podvozju.

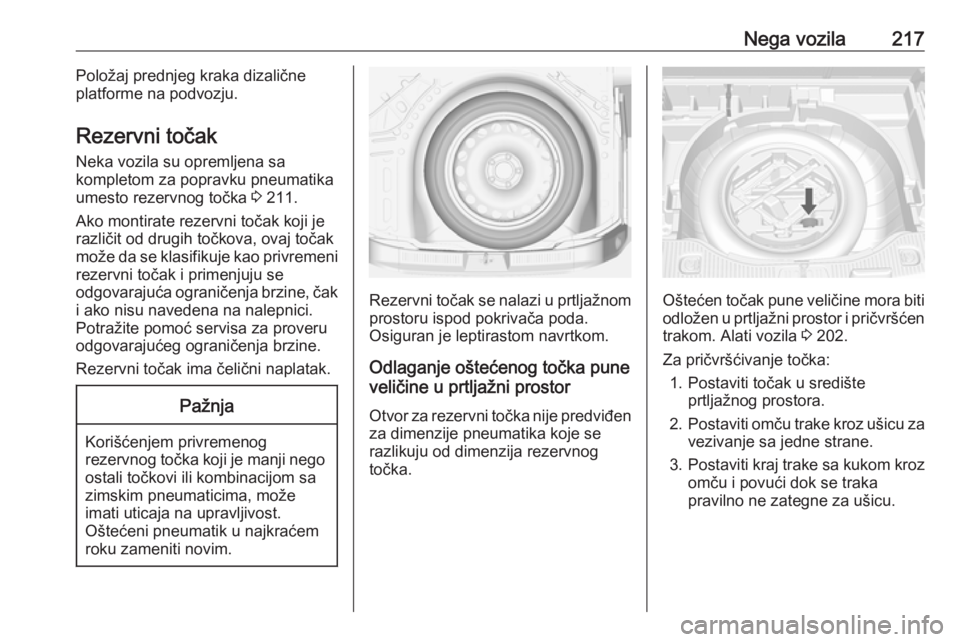

Rezervni točak
Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 211.
Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici. Potražite pomoć servisa za proveruodgovarajućeg ograničenja brzine.
Rezervni točak ima čelični naplatak.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u prtljažnom
prostoru ispod pokrivača poda.
Osiguran je leptirastom navrtkom.
Odlaganje oštećenog točka pune
veličine u prtljažni prostor
Otvor za rezervni točka nije predviđen
za dimenzije pneumatika koje se
razlikuju od dimenzija rezervnog
točka.Oštećen točak pune veličine mora biti odložen u prtljažni prostor i pričvršćen
trakom. Alati vozila 3 202.
Za pričvršćivanje točka: 1. Postaviti točak u središte prtljažnog prostora.
2. Postaviti omču trake kroz ušicu za
vezivanje sa jedne strane.
3. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.

218Nega vozila

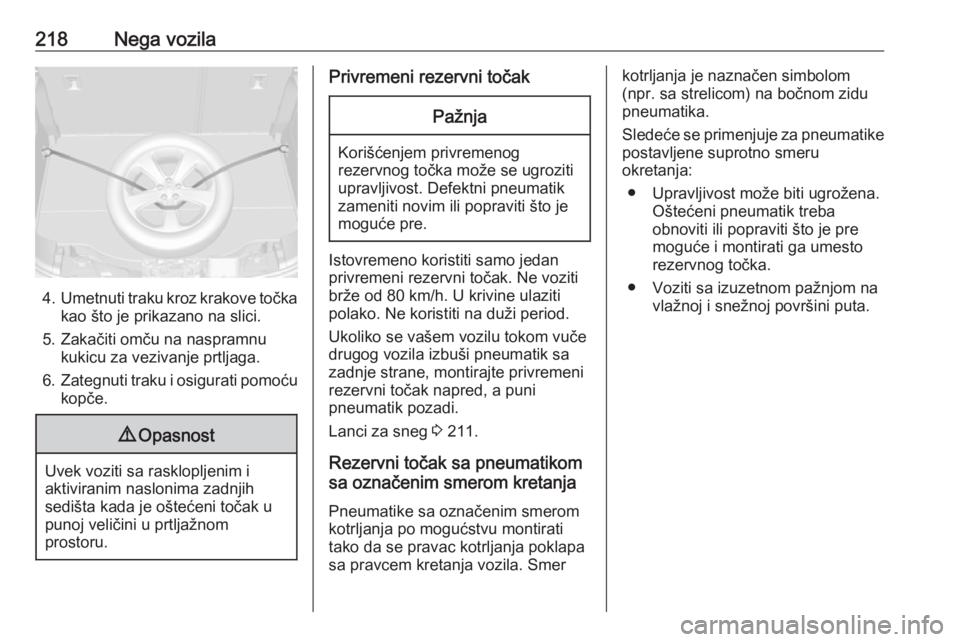

4.Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti omču na naspramnu kukicu za vezivanje prtljaga.
6. Zategnuti traku i osigurati pomoću
kopče.
9 Opasnost
Uvek voziti sa rasklopljenim i
aktiviranim naslonima zadnjih
sedišta kada je oštećeni točak u punoj veličini u prtljažnom
prostoru.
Privremeni rezervni točakPažnja
Korišćenjem privremenog
rezervnog točka može se ugroziti upravljivost. Defektni pneumatikzameniti novim ili popraviti što je
moguće pre.
Istovremeno koristiti samo jedan privremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.
Ukoliko se vašem vozilu tokom vuče
drugog vozila izbuši pneumatik sa
zadnje strane, montirajte privremeni
rezervni točak napred, a puni
pneumatik pozadi.
Lanci za sneg 3 211.
Rezervni točak sa pneumatikom
sa označenim smerom kretanja
Pneumatike sa označenim smerom
kotrljanja po mogućstvu montirati tako da se pravac kotrljanja poklapa
sa pravcem kretanja vozila. Smer
kotrljanja je naznačen simbolom
(npr. sa strelicom) na bočnom zidu
pneumatika.
Sledeće se primenjuje za pneumatike
postavljene suprotno smeru
okretanja:
● Upravljivost može biti ugrožena. Oštećeni pneumatik treba
obnoviti ili popraviti što je pre
moguće i montirati ga umesto rezervnog točka.
● Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.

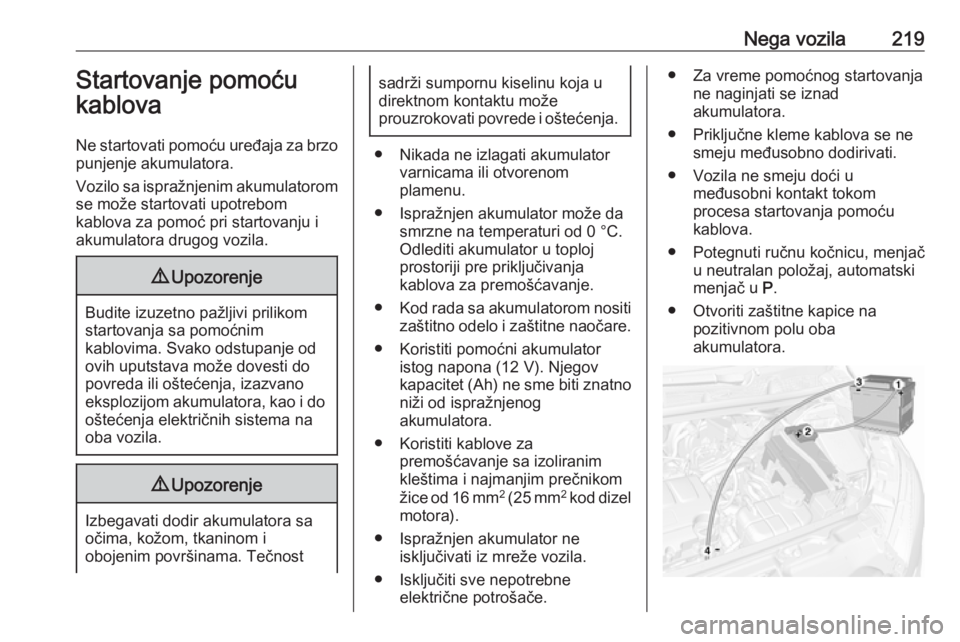

Nega vozila219Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
se može startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator može da smrzne na temperaturi od 0 °C.
Odlediti akumulator u toploj
prostoriji pre priključivanja
kablova za premošćavanje.
● Kod rada sa akumulatorom nositi
zaštitno odelo i zaštitne naočare.
● Koristiti pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne sme biti znatno niži od ispražnjenog
akumulatora.
● Koristiti kablove za premošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.
● Za vreme pomoćnog startovanjane naginjati se iznad
akumulatora.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
● Otvoriti zaštitne kapice na pozitivnom polu oba
akumulatora.

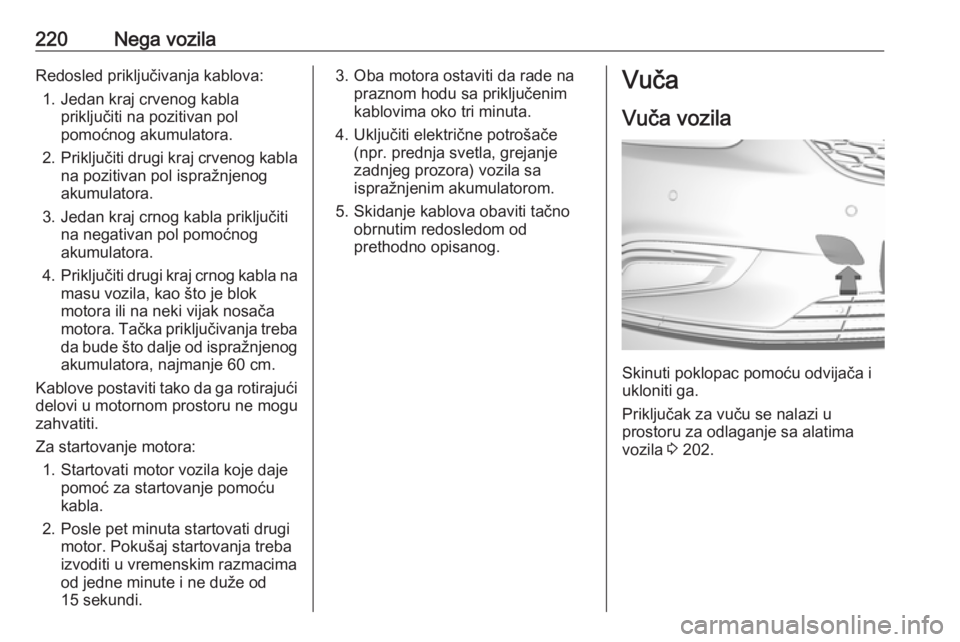

220Nega vozilaRedosled priključivanja kablova:1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Priključiti drugi kraj crnog kabla na
masu vozila, kao što je blok
motora ili na neki vijak nosača
motora. Tačka priključivanja treba da bude što dalje od ispražnjenog
akumulatora, najmanje 60 cm.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koje daje pomoć za startovanje pomoću
kabla.
2. Posle pet minuta startovati drugi motor. Pokušaj startovanja treba
izvoditi u vremenskim razmacima od jedne minute i ne duže od
15 sekundi.3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko tri minuta.
4. Uključiti električne potrošače (npr. prednja svetla, grejanje
zadnjeg prozora) vozila sa
ispražnjenim akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.Vuča
Vuča vozila
Skinuti poklopac pomoću odvijača i
ukloniti ga.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 202.

Nega vozila221

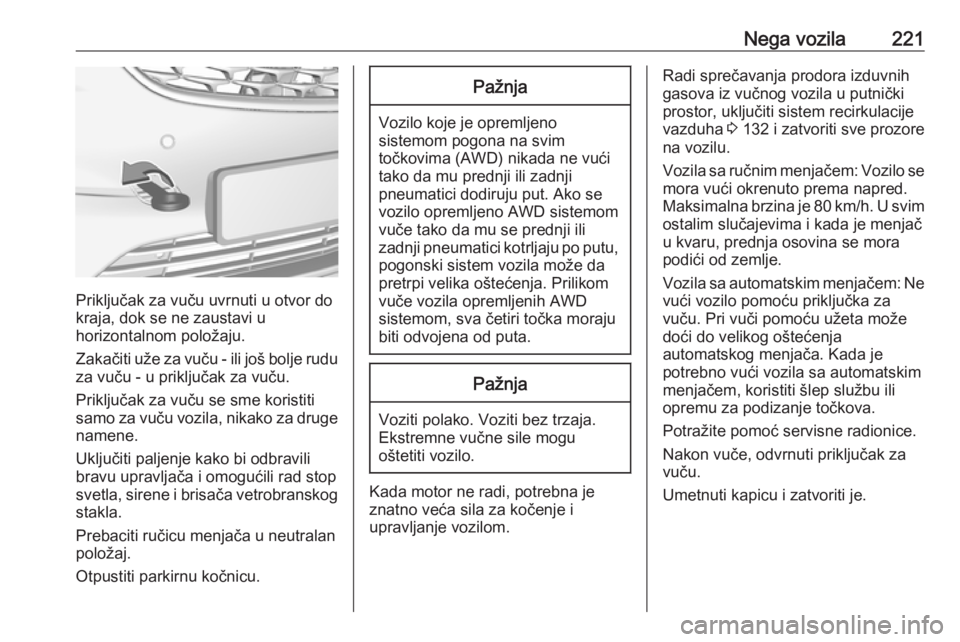

Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje kako bi odbravili
bravu upravljača i omogućili rad stop
svetla, sirene i brisača vetrobranskog stakla.
Prebaciti ručicu menjača u neutralan
položaj.
Otpustiti parkirnu kočnicu.
Pažnja
Vozilo koje je opremljeno sistemom pogona na svim
točkovima (AWD) nikada ne vući
tako da mu prednji ili zadnji
pneumatici dodiruju put. Ako se
vozilo opremljeno AWD sistemom
vuče tako da mu se prednji ili
zadnji pneumatici kotrljaju po putu, pogonski sistem vozila može da
pretrpi velika oštećenja. Prilikom
vuče vozila opremljenih AWD
sistemom, sva četiri točka moraju
biti odvojena od puta.
Pažnja
Voziti polako. Voziti bez trzaja. Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje vozilom.
Radi sprečavanja prodora izduvnih
gasova iz vučnog vozila u putnički
prostor, uključiti sistem recirkulacije
vazduha 3 132 i zatvoriti sve prozore
na vozilu.
Vozila sa ručnim menjačem: Vozilo se mora vući okrenuto prema napred.
Maksimalna brzina je 80 km/h. U svim
ostalim slučajevima i kada je menjač
u kvaru, prednja osovina se mora
podići od zemlje.
Vozila sa automatskim menjačem: Ne vući vozilo pomoću priključka za
vuču. Pri vuči pomoću užeta može
doći do velikog oštećenja
automatskog menjača. Kada je
potrebno vući vozila sa automatskim
menjačem, koristiti šlep službu ili
opremu za podizanje točkova.
Potražite pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Umetnuti kapicu i zatvoriti je.

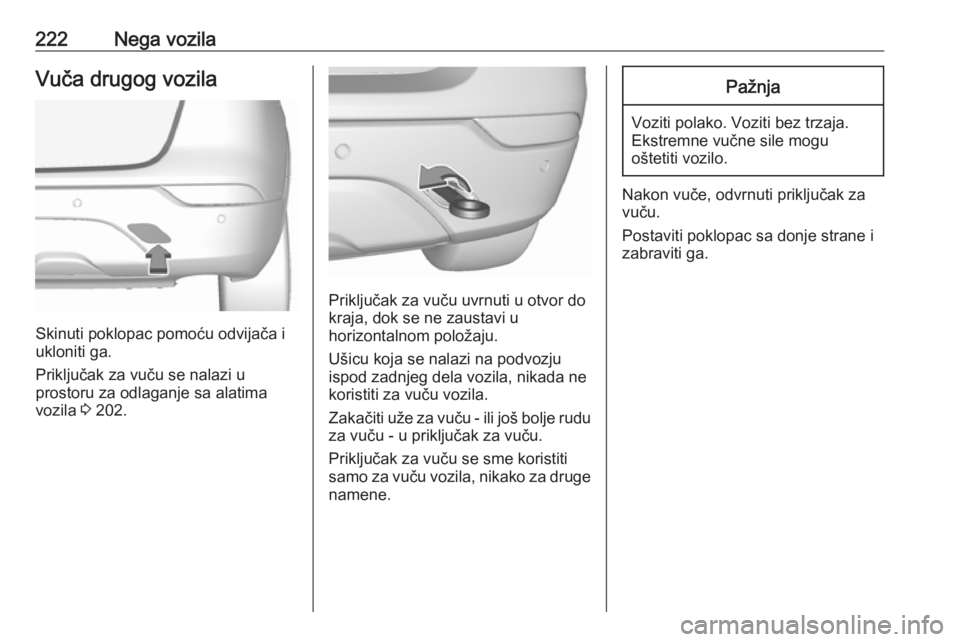

222Nega vozilaVuča drugog vozila
Skinuti poklopac pomoću odvijača i
ukloniti ga.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 202.
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Ušicu koja se nalazi na podvozju
ispod zadnjeg dela vozila, nikada ne
koristiti za vuču vozila.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Pažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvrnuti priključak za
vuču.
Postaviti poklopac sa donje strane i
zabraviti ga.
