Auton hoito255Valokokonaisuus takaluukussa

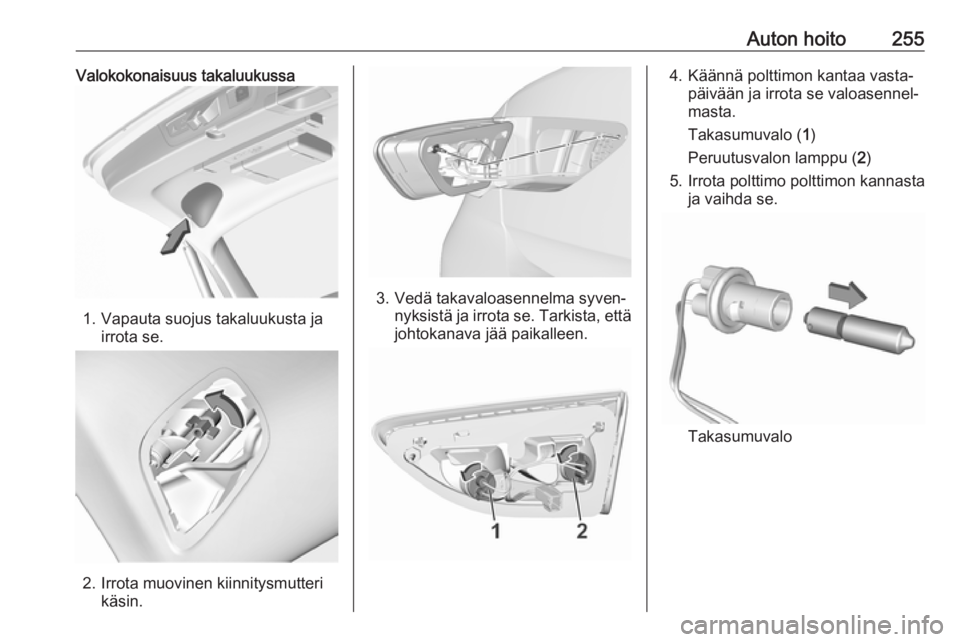

1. Vapauta suojus takaluukusta jairrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se. Tarkista, ettäjohtokanava jää paikalleen.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota polttimo polttimon kannasta ja vaihda se.
Takasumuvalo
Page 258 of 325
256Auton hoito
Peruutusvalon lamppu
6. Asenna polttimon kanta takavalo‐ asennelmaan. Asenna valoase‐nnelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:

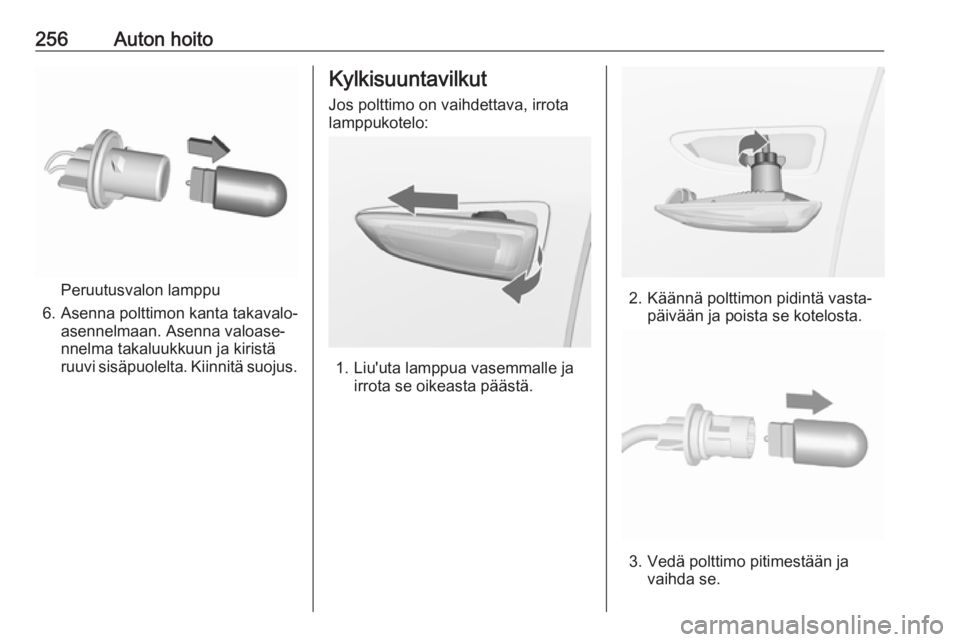

1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
Page 259 of 325

Auton hoito2574.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo Rekisterikilven valot ovat LED-valoja
eikä niitä voi vaihtaa. Jos LED-valot
ovat viallisia, vaihdata ne korjaa‐
mossa.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Page 260 of 325
258Auton hoito

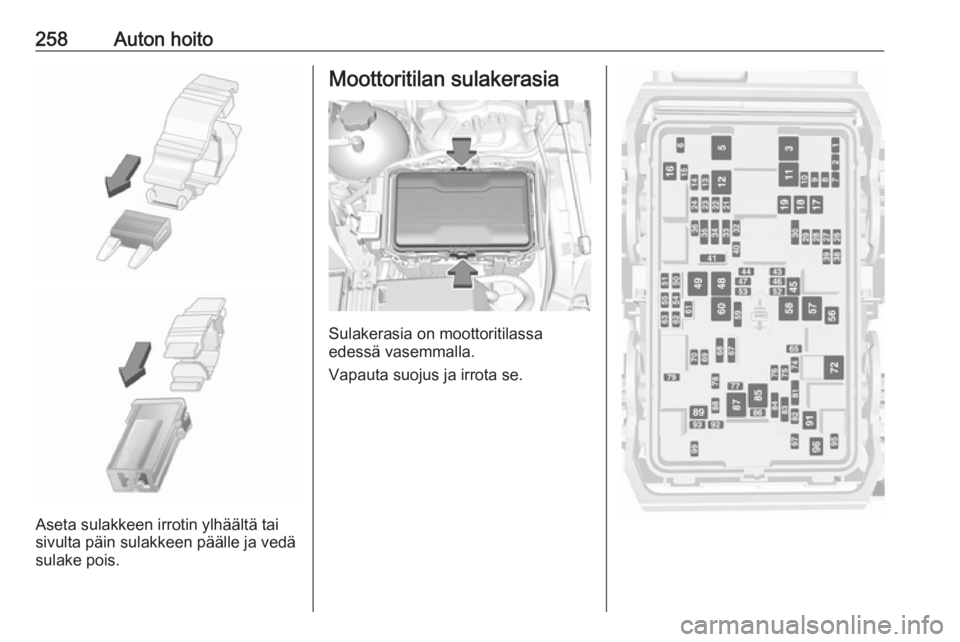

Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia

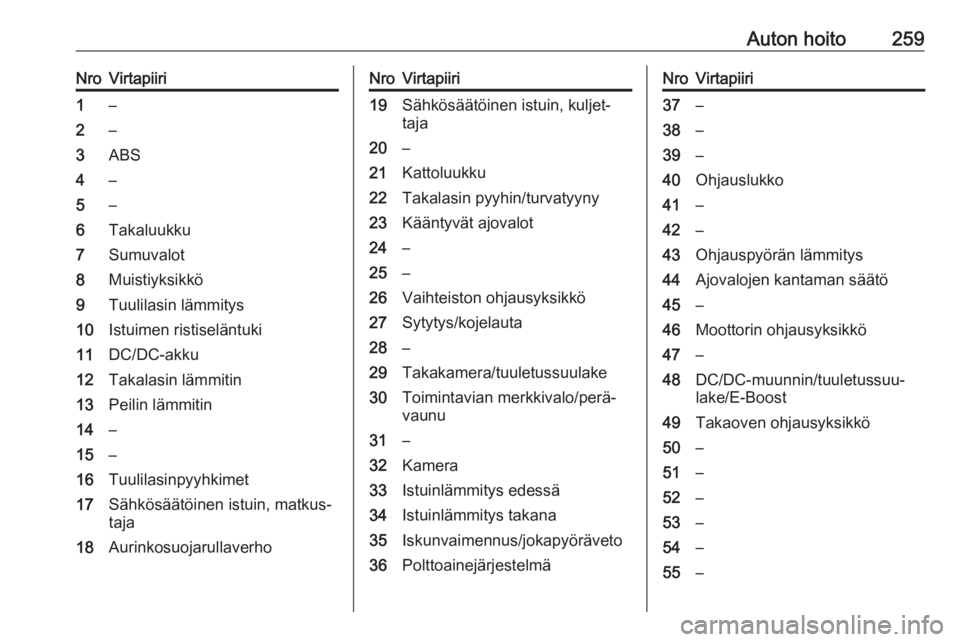

Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.
Page 261 of 325
Auton hoito259NroVirtapiiri1–2–3ABS4–5–6Takaluukku7Sumuvalot8Muistiyksikkö9Tuulilasin lämmitys10Istuimen ristiseläntuki11DC/DC-akku12Takalasin lämmitin13Peilin lämmitin14–15–16Tuulilasinpyyhkimet17Sähkösäätöinen istuin, matkus‐
taja18AurinkosuojarullaverhoNroVirtapiiri19Sähkösäätöinen istuin, kuljet‐
taja20–21Kattoluukku22Takalasin pyyhin/turvatyyny23Kääntyvät ajovalot24–25–26Vaihteiston ohjausyksikkö27Sytytys/kojelauta28–29Takakamera/tuuletussuulake30Toimintavian merkkivalo/perä‐
vaunu31–32Kamera33Istuinlämmitys edessä34Istuinlämmitys takana35Iskunvaimennus/jokapyöräveto36PolttoainejärjestelmäNroVirtapiiri37–38–39–40Ohjauslukko41–42–43Ohjauspyörän lämmitys44Ajovalojen kantaman säätö45–46Moottorin ohjausyksikkö47–48DC/DC-muunnin/tuuletussuu‐
lake/E-Boost49Takaoven ohjausyksikkö50–51–52–53–54–55–
Page 262 of 325

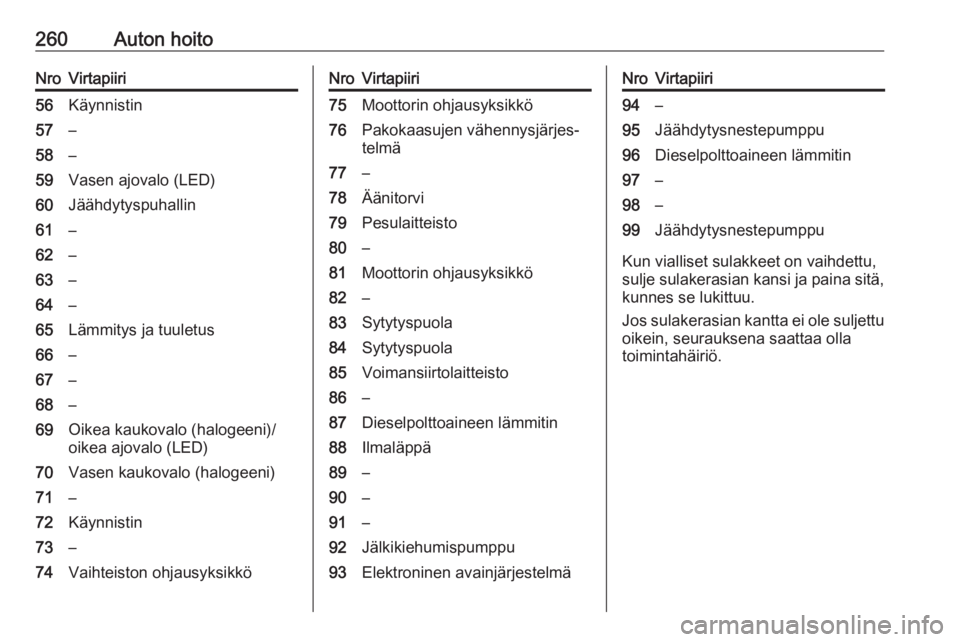

260Auton hoitoNroVirtapiiri56Käynnistin57–58–59Vasen ajovalo (LED)60Jäähdytyspuhallin61–62–63–64–65Lämmitys ja tuuletus66–67–68–69Oikea kaukovalo (halogeeni)/oikea ajovalo (LED)70Vasen kaukovalo (halogeeni)71–72Käynnistin73–74Vaihteiston ohjausyksikköNroVirtapiiri75Moottorin ohjausyksikkö76Pakokaasujen vähennysjärjes‐
telmä77–78Äänitorvi79Pesulaitteisto80–81Moottorin ohjausyksikkö82–83Sytytyspuola84Sytytyspuola85Voimansiirtolaitteisto86–87Dieselpolttoaineen lämmitin88Ilmaläppä89–90–91–92Jälkikiehumispumppu93Elektroninen avainjärjestelmäNroVirtapiiri94–95Jäähdytysnestepumppu96Dieselpolttoaineen lämmitin97–98–99Jäähdytysnestepumppu
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Page 263 of 325
Auton hoito261Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudassa kannen
alla.
Avaa kansi sivulta ja irrota se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja
irrota kansi.
NroVirtapiiri1Vasen sähkötoiminen ikkuna2Oikea sähkötoiminen ikkuna3Korielektroniikan ohjausyksikkö4Ilmastoinnin puhallin5Korielektroniikan ohjausyksikkö6Perävaunuvalmius7Takaistuin, sähköisesti taittuva8Korielektroniikan ohjausyksikkö9Moottorin ohjausyksikkö10Tuulilasinäyttö11NO x-vähennys/putkilämmitin12NO
x vähennys/nokitunnistin13UREA-yksikkö14Ohjauspyörän lämmitys15Vaihteiston ohjausyksikkö16Vahvistin17Hälytys18Korielektroniikan ohjausyksikkö19UREA-yksikkö20Korielektroniikan ohjausyksikkö
Page 264 of 325
262Auton hoitoNroVirtapiiri21Korielektroniikan ohjausyksikkö22Korielektroniikan ohjausyksikkö23Sähkötoiminen ohjauslukko24Turvatyyny25Vianmääritysliitin26Tavaratilan virtapistoke27EBCM-venttiili28Valmius poliisivarusteita varten29–30–31Ohjauspyörän kauko-ohjaimet32Virtalukko33Lämmitys ja tuuletus34Keskusyhdyskäytävämoduuli35AUX/USB-liitin36Langaton laturi37Takalasin pyyhin38Onstar39Näyttö40PysäköintitutkaNroVirtapiiri41Kattokonsoli42RadioAuton työkalutTyökalut

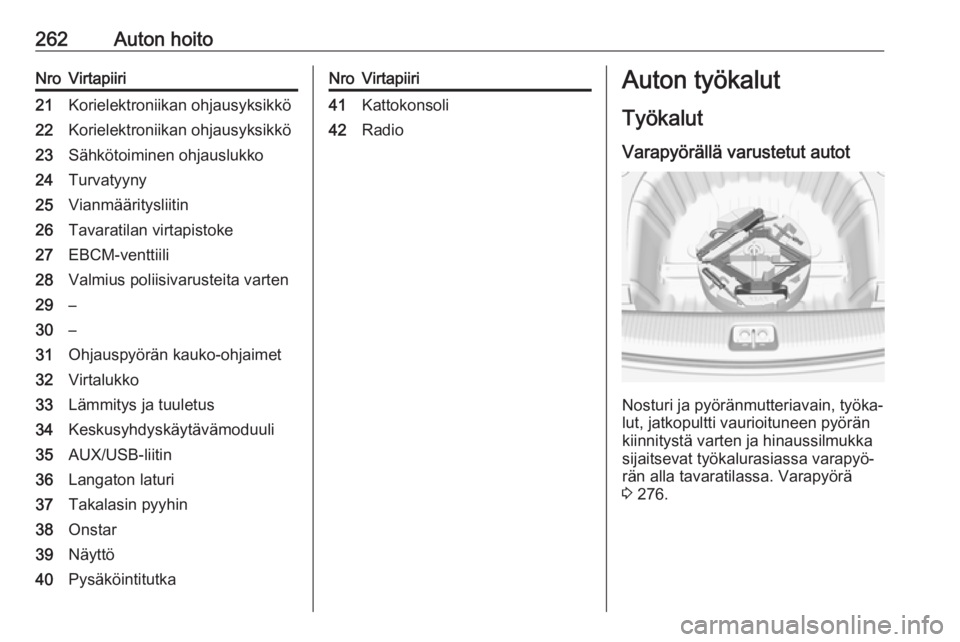

Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa. Varapyörä
3 276.
