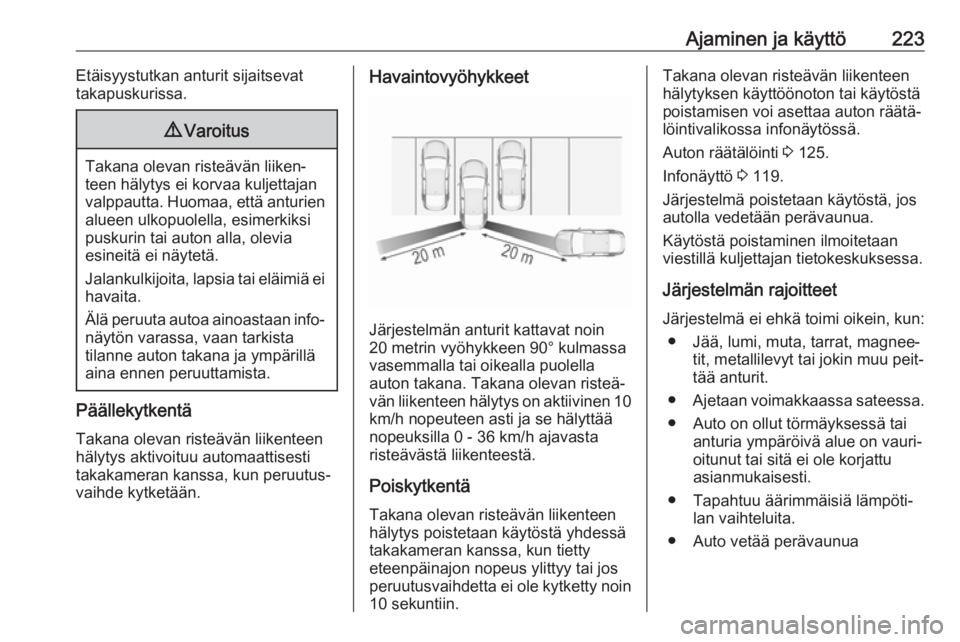

Ajaminen ja käyttö223Etäisyystutkan anturit sijaitsevat
takapuskurissa.9 Varoitus
Takana olevan risteävän liiken‐
teen hälytys ei korvaa kuljettajan
valppautta. Huomaa, että anturien alueen ulkopuolella, esimerkiksi
puskurin tai auton alla, olevia
esineitä ei näytetä.
Jalankulkijoita, lapsia tai eläimiä ei havaita.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takana olevan risteävän liikenteen
hälytys aktivoituu automaattisesti
takakameran kanssa, kun peruutus‐
vaihde kytketään.
Havaintovyöhykkeet
Järjestelmän anturit kattavat noin
20 metrin vyöhykkeen 90° kulmassa
vasemmalla tai oikealla puolella
auton takana. Takana olevan risteä‐
vän liikenteen hälytys on aktiivinen 10 km/h nopeuteen asti ja se hälyttää
nopeuksilla 0 - 36 km/h ajavasta
risteävästä liikenteestä.
Poiskytkentä
Takana olevan risteävän liikenteen
hälytys poistetaan käytöstä yhdessä takakameran kanssa, kun tietty
eteenpäinajon nopeus ylittyy tai jos
peruutusvaihdetta ei ole kytketty noin 10 sekuntiin.
Takana olevan risteävän liikenteen
hälytyksen käyttöönoton tai käytöstä
poistamisen voi asettaa auton räätä‐
löintivalikossa infonäytössä.
Auton räätälöinti 3 125.
Infonäyttö 3 119.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Järjestelmän rajoitteet Järjestelmä ei ehkä toimi oikein, kun: ● Jää, lumi, muta, tarrat, magnee‐ tit, metallilevyt tai jokin muu peit‐
tää anturit.
● Ajetaan voimakkaassa sateessa.
● Auto on ollut törmäyksessä tai anturia ympäröivä alue on vauri‐
oitunut tai sitä ei ole korjattu
asianmukaisesti.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
● Auto vetää perävaunua

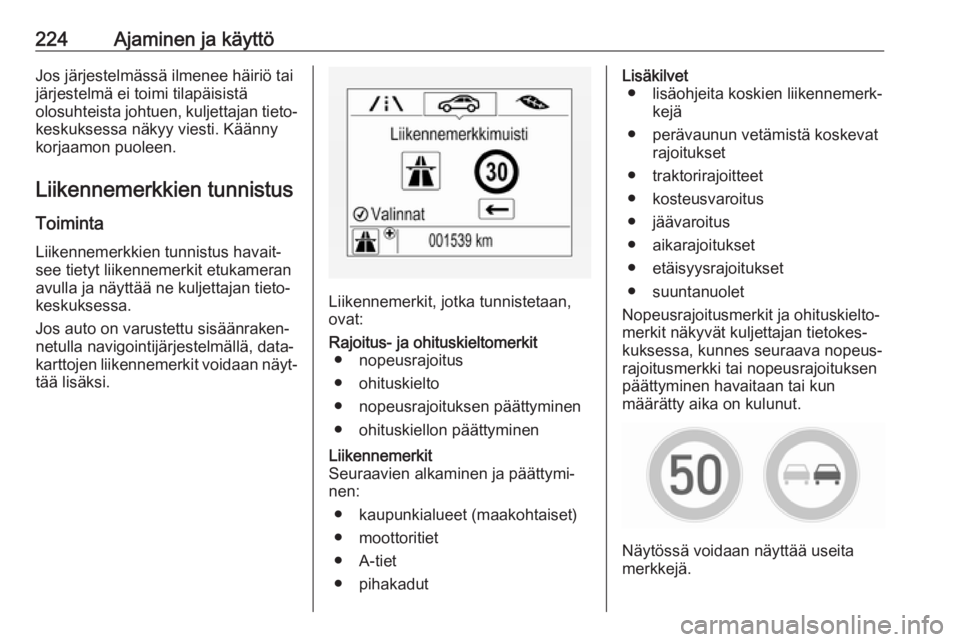

224Ajaminen ja käyttöJos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐ keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkien tunnistus havait‐
see tietyt liikennemerkit etukameran
avulla ja näyttää ne kuljettajan tieto‐
keskuksessa.
Jos auto on varustettu sisäänraken‐
netulla navigointijärjestelmällä, data‐
karttojen liikennemerkit voidaan näyt‐ tää lisäksi.
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)● moottoritiet
● A-tiet
● pihakadutLisäkilvet ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● aikarajoitukset
● etäisyysrajoitukset
● suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun
määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.

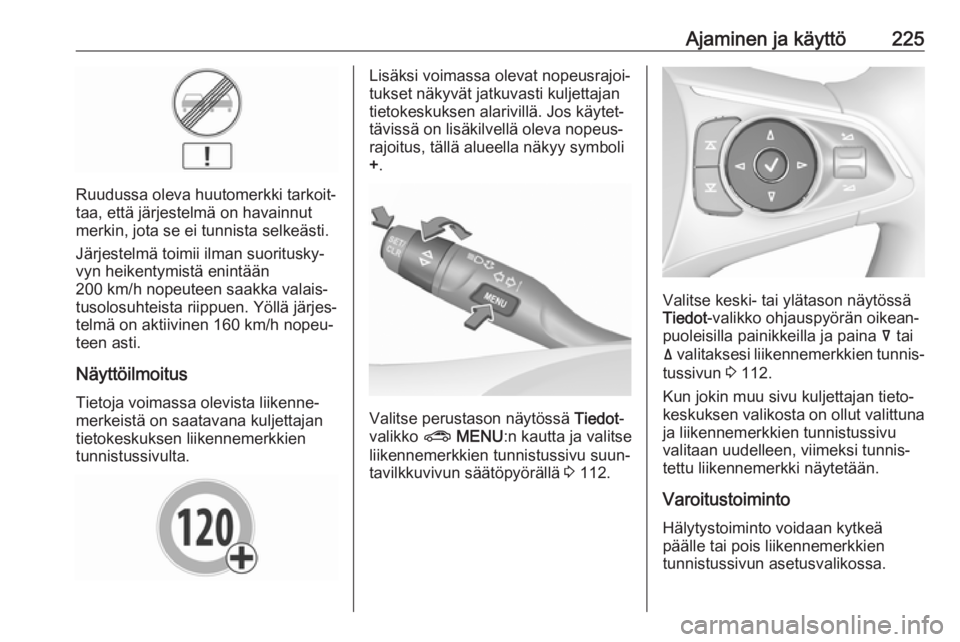

Ajaminen ja käyttö225
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut merkin, jota se ei tunnista selkeästi.
Järjestelmä toimii ilman suoritusky‐
vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐
tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Näyttöilmoitus
Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien
tunnistussivulta.
Lisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisäkilvellä oleva nopeus‐
rajoitus, tällä alueella näkyy symboli
+ .
Valitse perustason näytössä Tiedot-
valikko ? MENU :n kautta ja valitse
liikennemerkkien tunnistussivu suun‐
tavilkkuvivun säätöpyörällä 3 112.
Valitse keski- tai ylätason näytössä
Tiedot -valikko ohjauspyörän oikean‐
puoleisilla painikkeilla ja paina å tai
ä valitaksesi liikennemerkkien tunnis‐
tussivun 3 112.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Hälytystoiminto voidaan kytkeä
päälle tai pois liikennemerkkien
tunnistussivun asetusvalikossa.

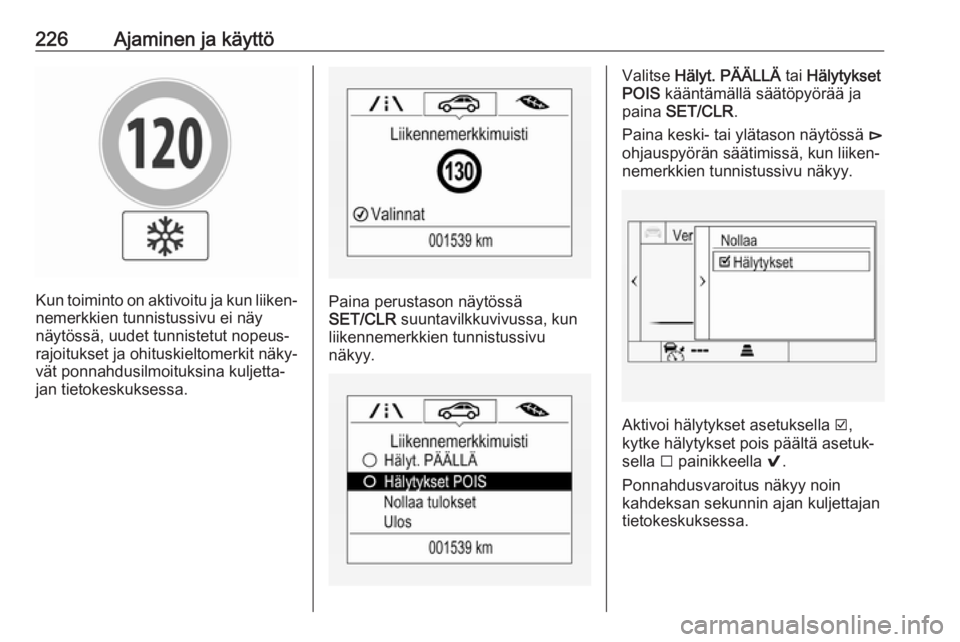

226Ajaminen ja käyttö
Kun toiminto on aktivoitu ja kun liiken‐
nemerkkien tunnistussivu ei näy
näytössä, uudet tunnistetut nopeus‐
rajoitukset ja ohituskieltomerkit näky‐ vät ponnahdusilmoituksina kuljetta‐
jan tietokeskuksessa.Paina perustason näytössä
SET/CLR suuntavilkkuvivussa, kun
liikennemerkkien tunnistussivu
näkyy.
Valitse Hälyt. PÄÄLLÄ tai Hälytykset
POIS kääntämällä säätöpyörää ja
paina SET/CLR .
Paina keski- tai ylätason näytössä é
ohjauspyörän säätimissä, kun liiken‐
nemerkkien tunnistussivu näkyy.
Aktivoi hälytykset asetuksella J,
kytke hälytykset pois päältä asetuk‐
sella I painikkeella 9.
Ponnahdusvaroitus näkyy noin
kahdeksan sekunnin ajan kuljettajan
tietokeskuksessa.

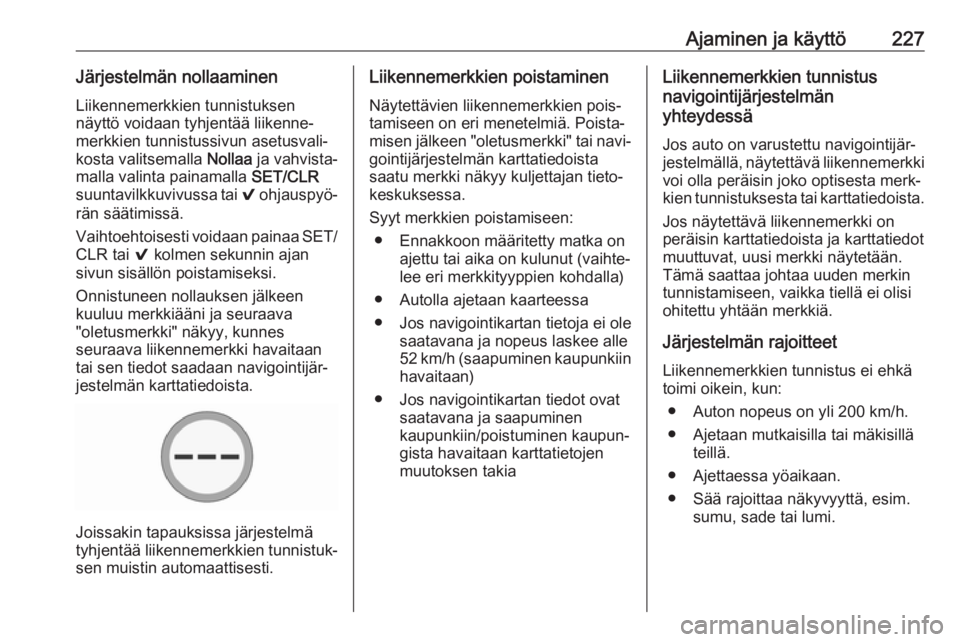

Ajaminen ja käyttö227Järjestelmän nollaaminenLiikennemerkkien tunnistuksen
näyttö voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta valitsemalla Nollaa ja vahvista‐
malla valinta painamalla SET/CLR
suuntavilkkuvivussa tai 9 ohjauspyö‐
rän säätimissä.
Vaihtoehtoisesti voidaan painaa SET/ CLR tai 9 kolmen sekunnin ajan
sivun sisällön poistamiseksi.
Onnistuneen nollauksen jälkeen
kuuluu merkkiääni ja seuraava
"oletusmerkki" näkyy, kunnes
seuraava liikennemerkki havaitaan
tai sen tiedot saadaan navigointijär‐
jestelmän karttatiedoista.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐ sen muistin automaattisesti.
Liikennemerkkien poistaminen
Näytettävien liikennemerkkien pois‐
tamiseen on eri menetelmiä. Poista‐
misen jälkeen "oletusmerkki" tai navi‐
gointijärjestelmän karttatiedoista
saatu merkki näkyy kuljettajan tieto‐
keskuksessa.
Syyt merkkien poistamiseen: ● Ennakkoon määritetty matka on ajettu tai aika on kulunut (vaihte‐
lee eri merkkityyppien kohdalla)
● Autolla ajetaan kaarteessa
● Jos navigointikartan tietoja ei ole saatavana ja nopeus laskee alle52 km/h (saapuminen kaupunkiin
havaitaan)
● Jos navigointikartan tiedot ovat saatavana ja saapuminen
kaupunkiin/poistuminen kaupun‐
gista havaitaan karttatietojen
muutoksen takiaLiikennemerkkien tunnistus
navigointijärjestelmän
yhteydessä
Jos auto on varustettu navigointijär‐
jestelmällä, näytettävä liikennemerkki voi olla peräisin joko optisesta merk‐kien tunnistuksesta tai karttatiedoista.
Jos näytettävä liikennemerkki on
peräisin karttatiedoista ja karttatiedot
muuttuvat, uusi merkki näytetään.
Tämä saattaa johtaa uuden merkin
tunnistamiseen, vaikka tiellä ei olisi
ohitettu yhtään merkkiä.
Järjestelmän rajoitteet
Liikennemerkkien tunnistus ei ehkä
toimi oikein, kun:
● Auton nopeus on yli 200 km/h.
● Ajetaan mutkaisilla tai mäkisillä teillä.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.

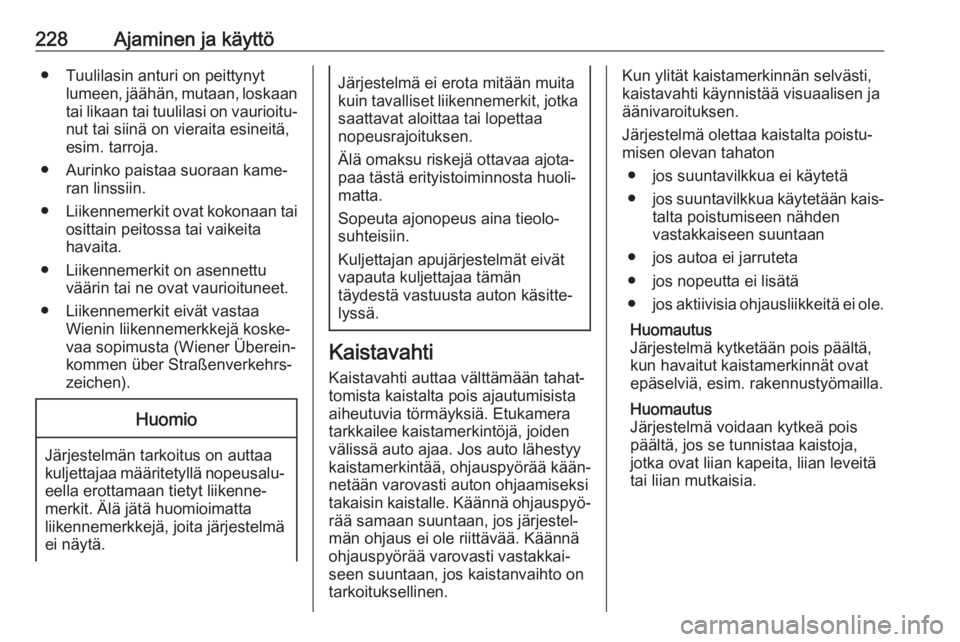

228Ajaminen ja käyttö● Tuulilasin anturi on peittynytlumeen, jäähän, mutaan, loskaantai likaan tai tuulilasi on vaurioitu‐
nut tai siinä on vieraita esineitä,
esim. tarroja.
● Aurinko paistaa suoraan kame‐ ran linssiin.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita
havaita.
● Liikennemerkit on asennettu väärin tai ne ovat vaurioituneet.
● Liikennemerkit eivät vastaa Wienin liikennemerkkejä koske‐
vaa sopimusta (Wiener Überein‐ kommen über Straßenverkehrs‐
zeichen).Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐ eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta
liikennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa
nopeusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän
täydestä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahti auttaa välttämään tahat‐
tomista kaistalta pois ajautumisista
aiheutuvia törmäyksiä. Etukamera
tarkkailee kaistamerkintöjä, joiden
välissä auto ajaa. Jos auto lähestyy
kaistamerkintää, ohjauspyörää kään‐
netään varovasti auton ohjaamiseksi
takaisin kaistalle. Käännä ohjauspyö‐ rää samaan suuntaan, jos järjestel‐
män ohjaus ei ole riittävää. Käännä
ohjauspyörää varovasti vastakkai‐
seen suuntaan, jos kaistanvaihto on
tarkoituksellinen.
Kun ylität kaistamerkinnän selvästi,
kaistavahti käynnistää visuaalisen ja
äänivaroituksen.
Järjestelmä olettaa kaistalta poistu‐
misen olevan tahaton
● jos suuntavilkkua ei käytetä
● jos suuntavilkkua käytetään kais‐
talta poistumiseen nähden
vastakkaiseen suuntaan
● jos autoa ei jarruteta
● jos nopeutta ei lisätä
● jos aktiivisia ohjausliikkeitä ei ole.
Huomautus
Järjestelmä kytketään pois päältä,
kun havaitut kaistamerkinnät ovat
epäselviä, esim. rakennustyömailla.
Huomautus
Järjestelmä voidaan kytkeä pois
päältä, jos se tunnistaa kaistoja, jotka ovat liian kapeita, liian leveitä
tai liian mutkaisia.

Ajaminen ja käyttö229Päällekytkentä
Kaistavahti aktivoidaan painamalla
a . Painikkeessa syttyy LED
merkiksi siitä, että järjestelmä on
toiminnassa.
Järjestelmä on toimintavalmis, kun
merkkivalo a mittaristossa tai tuuli‐
lasinäytössä syttyy vihreänä.
Järjestelmää voidaan käyttää
nopeuksissa 60 km/h - 180 km/h kais‐
tamerkintöjen ollessa havaittavissa.
Järjestelmä kääntää kevyesti ohjaus‐
pyörää ja merkkivalo a muuttuu
keltaiseksi, jos auto lähestyy kaista‐
merkintää ilman että suuntavilkkua on
käytetty tähän suuntaan.
Järjestelmä hälyttää vilkuttamalla
merkkivaloa a yhdessä kolmen
merkkiäänen kanssa kyseiseltä
puolelta, jos kaistalta poistutaan
selvästi.
Järjestelmä on toiminnassa vain, kun
kaistamerkintä havaitaan.
Jos järjestelmä havaitsee kaistamer‐
kinnät vain toisella puolella tietä, se
toimii vain tämän puolen osalta.
Kaistavahti havaitsee, että kuljettajan kädet ovat irti ohjauspyörästä. Tällöinkuljettajan tietokeskukseen ponnah‐
taa viesti ja äänimerkki kuuluu niin
kauan kuin kaistavahti havaitsee, että kuljettaja ei pidä kiinni ohjauspyö‐
rästä.Poiskytkentä
Järjestelmä poistetaan käytöstä
painamalla painiketta a, painikkeen
LED-merkkivalo sammuu.
Järjestelmä kytkeytyy pois automaat‐
tisesti, kun perävaunu havaitaan.
Järjestelmän rajoitteet
Järjestelmä ei ehkä toimi oikein, kun: ● Auton nopeus on alueen 60 - 180
km/h ulkopuolella.
● Ajetaan mutkaisilla tai mäkisillä teillä.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Tuulilasin anturi on peittynyt lumeen, jäähän, mutaan, loskaan
tai likaan tai tuulilasi on vaurioitu‐ nut tai siinä on vieraita esineitä,
esim. tarroja.
● Aurinko paistaa suoraan kame‐ ran linssiin.
● Lähellä edessä olevat autot
● Kaltevat tiet
● Tien reunat

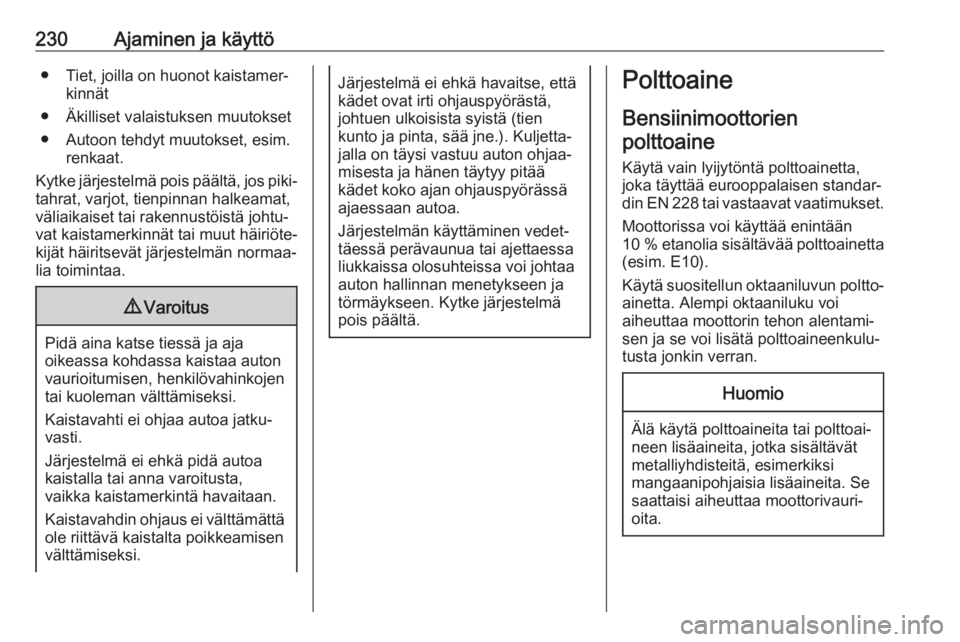

230Ajaminen ja käyttö● Tiet, joilla on huonot kaistamer‐kinnät
● Äkilliset valaistuksen muutokset
● Autoon tehdyt muutokset, esim. renkaat.
Kytke järjestelmä pois päältä, jos piki‐ tahrat, varjot, tienpinnan halkeamat,
väliaikaiset tai rakennustöistä johtu‐
vat kaistamerkinnät tai muut häiriöte‐
kijät häiritsevät järjestelmän normaa‐
lia toimintaa.9 Varoitus
Pidä aina katse tiessä ja aja
oikeassa kohdassa kaistaa auton vaurioitumisen, henkilövahinkojen
tai kuoleman välttämiseksi.
Kaistavahti ei ohjaa autoa jatku‐
vasti.
Järjestelmä ei ehkä pidä autoa
kaistalla tai anna varoitusta,
vaikka kaistamerkintä havaitaan.
Kaistavahdin ohjaus ei välttämättä ole riittävä kaistalta poikkeamisenvälttämiseksi.
Järjestelmä ei ehkä havaitse, että
kädet ovat irti ohjauspyörästä,
johtuen ulkoisista syistä (tien
kunto ja pinta, sää jne.). Kuljetta‐
jalla on täysi vastuu auton ohjaa‐
misesta ja hänen täytyy pitää
kädet koko ajan ohjauspyörässä
ajaessaan autoa.
Järjestelmän käyttäminen vedet‐
täessä perävaunua tai ajettaessa
liukkaissa olosuhteissa voi johtaa
auton hallinnan menetykseen ja
törmäykseen. Kytke järjestelmä
pois päältä.Polttoaine
Bensiinimoottorien
polttoaine
Käytä vain lyijytöntä polttoainetta,
joka täyttää eurooppalaisen standar‐
din EN 228 tai vastaavat vaatimukset.
Moottorissa voi käyttää enintään
10 % etanolia sisältävää polttoainetta (esim. E10).
Käytä suositellun oktaaniluvun poltto‐
ainetta. Alempi oktaaniluku voi
aiheuttaa moottorin tehon alentami‐
sen ja se voi lisätä polttoaineenkulu‐
tusta jonkin verran.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.
