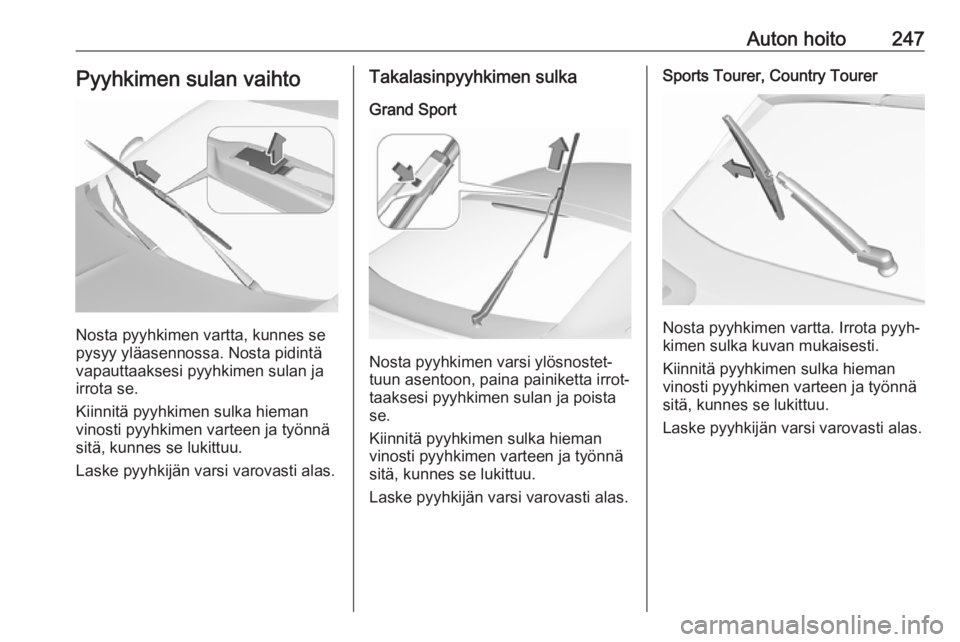

Auton hoito247Pyyhkimen sulan vaihto
Nosta pyyhkimen vartta, kunnes se
pysyy yläasennossa. Nosta pidintä
vapauttaaksesi pyyhkimen sulan ja
irrota se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takalasinpyyhkimen sulka
Grand Sport
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Sports Tourer, Country Tourer
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

248Auton hoitoPolttimon vaihtoKatkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
Halogeeniajovalot
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo ( 1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Lähivalo (1)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.

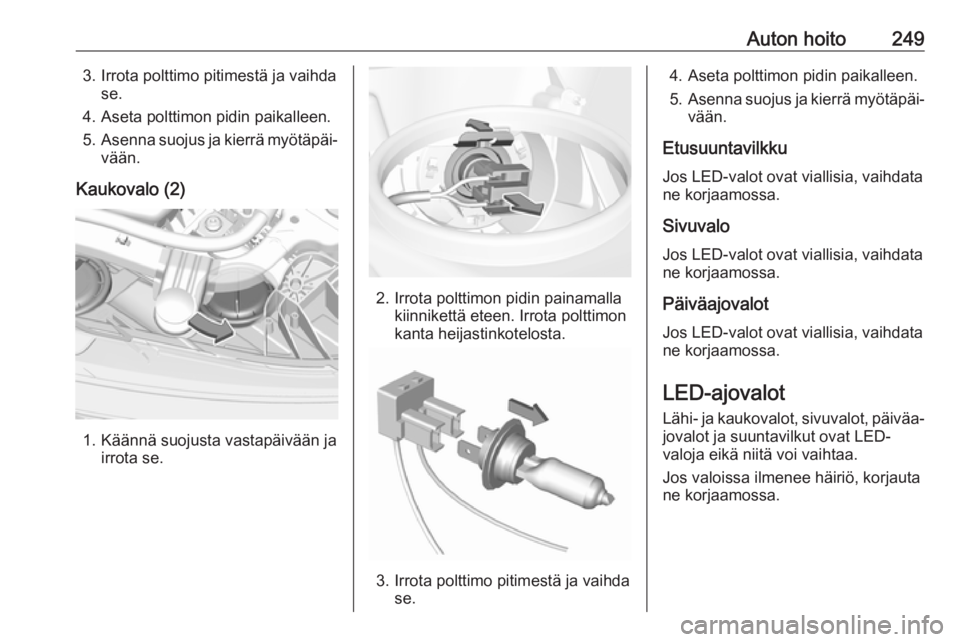

Auton hoito2493. Irrota polttimo pitimestä ja vaihdase.
4. Aseta polttimon pidin paikalleen. 5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon pidin paikalleen.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalo Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Päiväajovalot Jos LED-valot ovat viallisia, vaihdatane korjaamossa.
LED-ajovalot
Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.

250Auton hoitoSumuvalot1. Grand Sport, Sports Tourer
Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.
Country Tourer
Avaa ruuvi.
2. Grand Sport, Sports Tourer
Avaa ruuvi ja irrota etulevy.
Country Tourer
Vipua etulevy irti asettamalla
ruuvitaltta syvennykseen ja poista
etulevy.
3. Avaa kolme ruuvia ja irrota valoa‐
sennelma edestä.

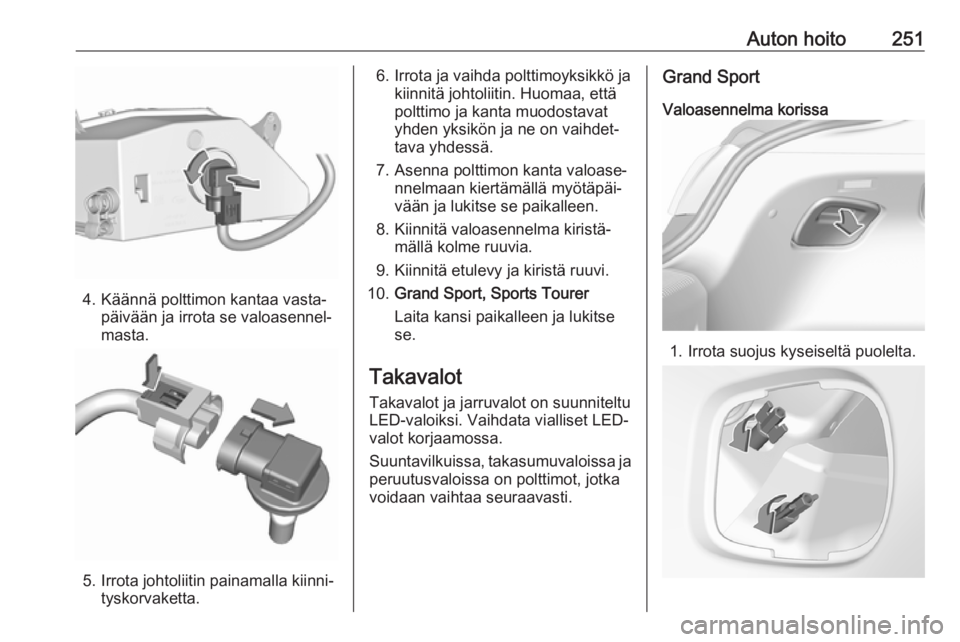

Auton hoito251
4. Käännä polttimon kantaa vasta‐päivään ja irrota se valoasennel‐
masta.
5. Irrota johtoliitin painamalla kiinni‐ tyskorvaketta.
6. Irrota ja vaihda polttimoyksikkö jakiinnitä johtoliitin. Huomaa, että
polttimo ja kanta muodostavat
yhden yksikön ja ne on vaihdet‐
tava yhdessä.
7. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
8. Kiinnitä valoasennelma kiristä‐ mällä kolme ruuvia.
9. Kiinnitä etulevy ja kiristä ruuvi.
10. Grand Sport, Sports Tourer
Laita kansi paikalleen ja lukitse
se.
Takavalot
Takavalot ja jarruvalot on suunniteltu LED-valoiksi. Vaihdata vialliset LED-
valot korjaamossa.
Suuntavilkuissa, takasumuvaloissa ja peruutusvaloissa on polttimot, jotka
voidaan vaihtaa seuraavasti.Grand Sport
Valoasennelma korissa
1. Irrota suojus kyseiseltä puolelta.

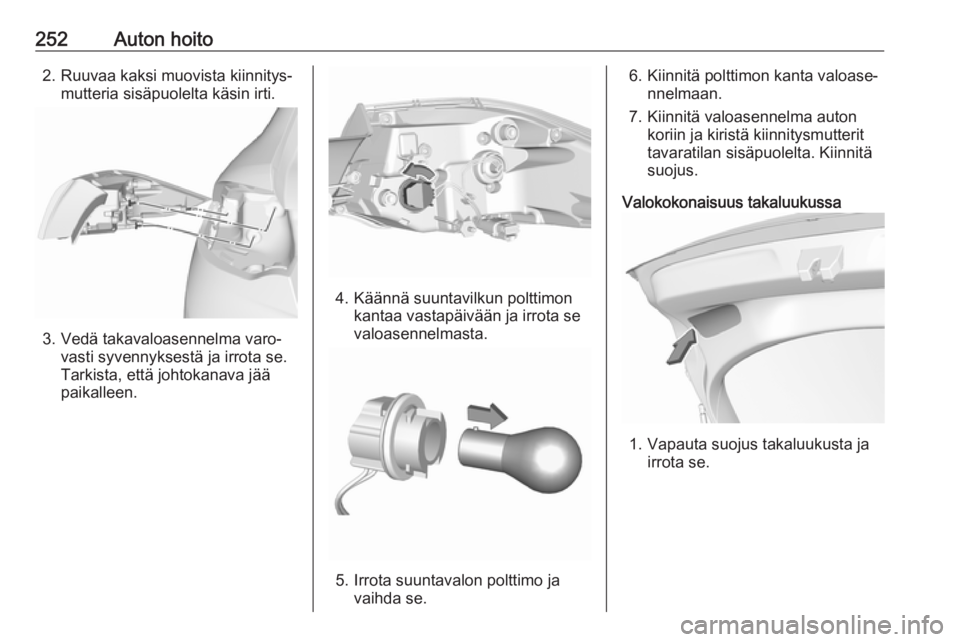

252Auton hoito2. Ruuvaa kaksi muovista kiinnitys‐mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
Tarkista, että johtokanava jää
paikalleen.
4. Käännä suuntavilkun polttimon kantaa vastapäivään ja irrota se
valoasennelmasta.
5. Irrota suuntavalon polttimo ja vaihda se.
6. Kiinnitä polttimon kanta valoase‐nnelmaan.
7. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.

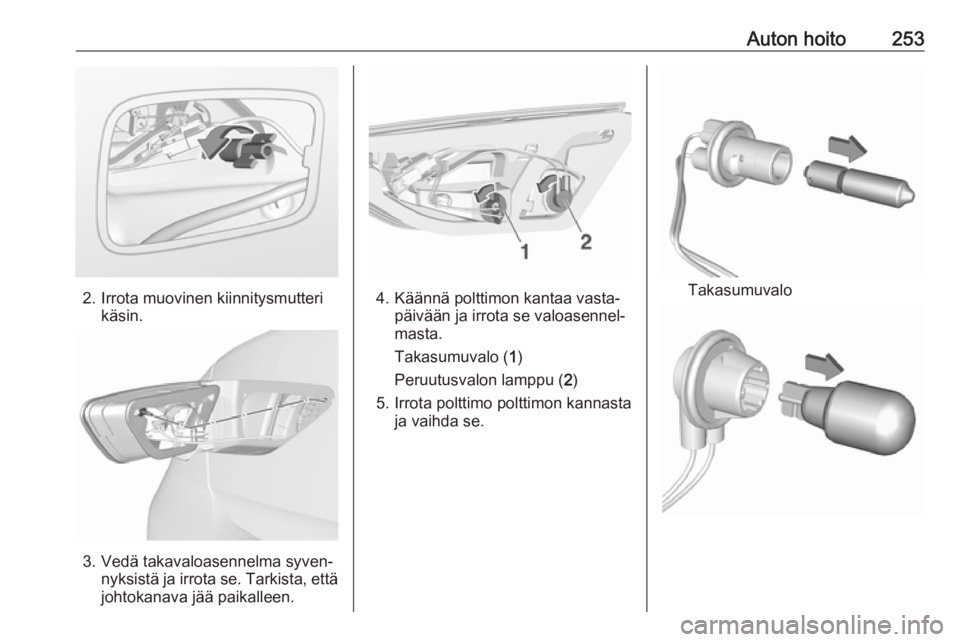

Auton hoito253
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se. Tarkista, ettäjohtokanava jää paikalleen.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota polttimo polttimon kannasta ja vaihda se.Takasumuvalo

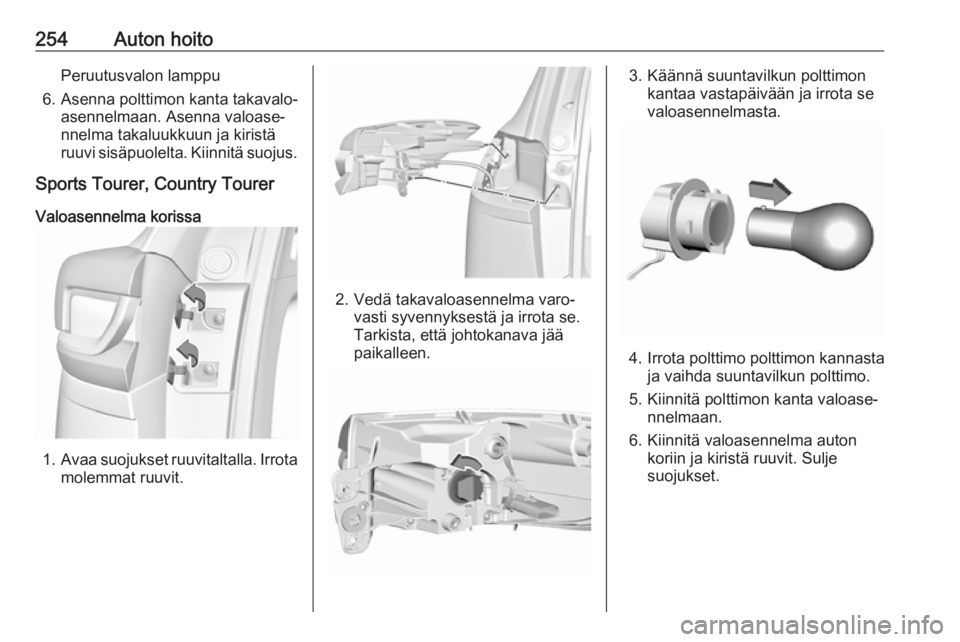

254Auton hoitoPeruutusvalon lamppu
6. Asenna polttimon kanta takavalo‐ asennelmaan. Asenna valoase‐
nnelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Sports Tourer, Country Tourer
Valoasennelma korissa
1. Avaa suojukset ruuvitaltalla. Irrota
molemmat ruuvit.
2. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
Tarkista, että johtokanava jää
paikalleen.
3. Käännä suuntavilkun polttimon kantaa vastapäivään ja irrota se
valoasennelmasta.
4. Irrota polttimo polttimon kannasta ja vaihda suuntavilkun polttimo.
5. Kiinnitä polttimon kanta valoase‐ nnelmaan.
6. Kiinnitä valoasennelma auton koriin ja kiristä ruuvit. Suljesuojukset.
