2018 OPEL INSIGNIA BREAK Kezelési útmutató (in Hungarian)

Kulcsok, ajtók és ablakok319Veszély
Ne érintse meg a jármű alatti
alkatrészek egyikét sem
elengedett kézzel történő
működtetés esetén. Fennáll a
sérülés kockázata a forró
alkatrészektől.
Működtetés a külső csomagtérajtó
díszléc alatti érintőkapcsolóval
A csomagtérajtó kinyitásához nyomja
a díszléc alatti érintőlapot, amíg a
csomagtérajtó mozogni nem kezd.
Ha a jármű be van zárva, az
elektronikus kulcsnak a gépkocsin
kívül, a csomagtérajtótól körülbelül
egy méteren belül kell lennie.
A záráshoz nyomja meg a nyitott
csomagtérajtóban lévő C
lehetőséget, amíg a csomagtérajtó
mozogni nem kezd.
Működtetés a vezetőoldali ajtó
belsején lévő kapcsolóval
Nyomja a C kapcsolót a
vezetőoldali ajtó belsején, míg a csomagtérajtó nyílni vagy csukódni
kezd.
A mozgás megállítása vagy
irányának megváltoztatása
A csomagtérajtó mozgásának
azonnali megállításához:
● az elektronikus kulcson a X
egyszeri megnyomásával, vagy
● a külső csomagtérajtó díszléc alatti érintőkapcsoló
megnyomásával, vagy

32Kulcsok, ajtók és ablakok● a nyitott csomagtérajtón a C
megnyomásával, vagy
● a vezetőoldali ajtó belsején a C megnyomásával.
A kapcsolók egyikének újbóli
megnyomása megfordítja a mozgás
irányát.
Üzemmódok
Az elektromos csomagtérajtó
háromféle üzemmódban tud
működni, amelyeket a vezetőoldali
ajtó C kapcsolójával lehet
vezérelni. Az üzemmód
megváltoztatásához, forgassa a
kapcsolót:● Normál üzemmód MAX: Az
elektromos csomagtérajtó a
teljes magasságig felnyílik.
● Köztes üzemmód 3/4: Az
elektromos csomagtérajtó
korlátozott magasságig nyílik fel,
amelynek mértéke beállítható.
● Off üzemmód: A csomagtérajtó
csak kézzel működtethető.
A korlátozott nyitási magasság
beállítása köztes üzemmódban
1. Fordítsa az üzemmódkapcsolót 3/4 állásba.
2. Nyissa ki az elektromos csomagtérajtót bármelyik
kapcsolóval.
3. A kívánt magasság elérésekor állítsa meg a csomagtérajtó
mozgását bármelyik működtető
kapcsoló megnyomásával.
Szükség esetén kézzel igazítsa a
megállított csomagtérajtót a
kívánt pozícióba.
4. Nyomja meg és tartsa nyomva a nyitott csomagtérajtó belsején
lévő C gombot három
másodpercig.
Megjegyzés
A nyitási magasság programozását
egyenes talajon kell végrehajtani.
Egy hangjelzés jelzi az új beállítást és
az irányjelző lámpák villognak. A
csökkentett magasság csak 30°
feletti nyitási szögnél állítható be.
Ha a vezetőoldali ajtóban lévő
kapcsolót köztes üzemmód 3/4
állásba forgatja, az elektromos
csomagtérajtó kinyitáskor az újonnan
beállított magasságnál megáll.

Kulcsok, ajtók és ablakok33A csomagtérajtó csak akkor marad
nyitva, ha a nyílás nagyobb egy
minimális értéknél (minimális
nyílásszög 30°-tól). A nyitási
magasságot nem lehet ennél
alacsonyabb állásra beprogramozni.
Biztonsági funkció
Ha az elektromos csomagtérajtó
akadályt érzékel nyitás vagy zárás közben, akkor automatikusan megáll,
és az ellenkező irányba mozdul kissé. Egy mozgási fázisban történő
többszöri akadályérzékelés
kikapcsolja az elektromos mozgatás
funkciót. Ebben az esetben a
csomagtérajtót kézzel csukja be,
illetve nyitja ki.
Az elektromos csomagtérajtó oldalsó
élein becsípődés-érzékelők vannak
elhelyezve. Ha az érzékelők
tárgyakat észlelnek a csomagtérajtó
és a karosszéria között, a
csomagtérajtó kinyílik, amíg újra nem
működtetik, illetve kézzel be nem
csukják.
A biztonsági funkcióra figyelmeztető hangjelzés utal.A megfelelő elektromos működtetés
folytatása előtt távolítsa el az útban
lévő tárgyakat.
Ha a jármű gyári vonóhoroggal van
felszerelve és egy utánfutó
elektromos kábele csatlakoztatva van a járműhöz, akkor az elektromos
csomagtérajtó csak az
érintőkapcsolóval nyitható ki és csak
a nyitott csomagtérajtóban lévő G
lehetőséggel csukható be.
Győződjön meg róla, hogy nincsenek
akadályok a mozgási tartományon
belül.
Túlterhelés
Ha az elektromos csomagtérajtót ki időközökkel ismételten működteti, a
funkció egy kis időre kikapcsol.
Mozgassa a csomagtérajtót kézzel a végállásba a rendszer a
visszaállításához.Általános tanácsok a
csomagtérajtó működtetéséhez9 Veszély
Ne közlekedjen nyitott vagy kissé
nyitott csomagtérajtóval, pl.
nagyméretű tárgyak szállítása
esetén, mivel olyan mérgező
kipufogógázok kerülhetnek az
utastérbe, melyeket sem látni,
sem érezni nem lehet. Ez
eszméletvesztést és akár halált is okozhat.
Figyelem!
A csomagtérajtó nyitása előtt, a
csomagtérajtó sérülésének
elkerülése érdekében,
ellenőrizze, hogy nincs-e fent
valamilyen akadály, például
garázsajtó. Mindig ellenőrizze a
csomagtartó feletti és mögötti
mozgásteret.

34Kulcsok, ajtók és ablakokMegjegyzés
Bizonyos nehéz tartozékok
csomagtérajtóra való felszerelése
után előfordulhat, hogy a
csomagtérajtó nem áll meg nyitott
helyzetben.
Megjegyzés
Az elektromos csomagtérajtó a
járműakkumulátor alacsony
feszültsége esetén nem működik.
Ebben az esetben a csomagtérajtó
még manuálisan sem működtethető.
Megjegyzés
Kikapcsolt elektromos
csomagtérajtó esetén, ha minden
ajtózár ki van nyitva, akkor a
csomagtérajtó csak kézzel
működtethető. Ebben az esetbe,n a
csomagtérajtó kézzel történő
zárásához jelentősen nagyobb
erőkifejtésre van szükség.
Megjegyzés
Alacsony külső hőmérsékletek
esetén a csomagtérajtó lehet, hogy
nem nyílik ki teljesen magától.
Ebben az esetben nyissa fel a
csomagtérajtót kézzel a normál
végállásáig.Gépkocsivédelem
Kettős reteszelésűzárrendszer9 Figyelmeztetés
Ne kapcsolja be a rendszert, ha
emberek tartózkodnak a
gépkocsiban! Az ajtók ugyanis
ilyenkor belülről sem nyithatók.
A rendszer minden ajtót reteszel.
Minden ajtónak csukva kell lennie,
különben a rendszer nem
kapcsolható be.
A kettős reteszelésű zárrendszert a gépkocsi zárjainak kinyitása
kapcsolja ki. A központi zár
kapcsolóval nem kapcsolható ki a
rendszer.
Bekapcsolás
Nyomja meg a e gombot az
elektronikus kulcson
öt másodpercen belül kétszer.
Riasztóberendezés
A riasztóberendezés a kettős
reteszelésű zárrendszerrel együtt
működik.
Felügyeli: ● ajtók, csomagtérajtó, motorháztető
● utastér a hozzá kapcsolódó csomagtérrel együtt

Kulcsok, ajtók és ablakok35● gépkocsi dőlése, például ha agépkocsit megemelik
● gyújtás
Bekapcsolás
Az összes ajtónak csukva kell lennie és az elektronikus kulcs rendszer
elektronikus kulcsa nem maradhat a
járműben. Különben a rendszer nem
aktiválható.
● önmagától aktiválódik 30 másodperccel a jármű
valamelyik külső ajtókilincs
megnyomásával történő
bezárását követően.● közvetlenül a e rövid
megnyomásával
öt másodpercen belüli kétszer.
● passzív zárás engedélyezett állapotában: röviden aktiválódik
a passzív zárás megtörténtét
követően.
Megjegyzés
A beltéren végzett változtatások,
mint például üléshuzatok
használata, valamint a nyitott
ablakok vagy napfénytető
zavarhatja az utastérfigyelést.
Bekapcsolás az utastér és a
gépkocsi dőlésének figyelése
nélkülHa a gépkocsiban állatokat hagy,
kapcsolja ki az utastér és a gépkocsi dőlésének figyelését, mivel az erős
ultrahangos jelek vagy a mozgás
beindíthatja a riasztót. Akkor is
kapcsolja ki, ha a gépkocsit kompon
vagy vonaton szállítják.
1. Zárja be a csomagtérajtót, a motorháztetőt, az ablakokat és a
napfénytetőt.
2. Nyomja meg a o lehetőséget. A
o gombban lévő LED legfeljebb
tíz percig világít.
3. Csukja be az ajtókat.
4. Kapcsolja be a riasztóberendezést.
Az állapotra vonatkozó üzenet
kijelzésre kerül a vezető információs
központban.

36Kulcsok, ajtók és ablakokÁllapotjelző LED
Az állapotjelző LED a műszerfal
tetején lévő érzékelőbe van beépítve.
Állapotjelzés a riasztóberendezés
bekapcsolása utáni első
30 másodpercben:
A LED világít:teszt,
bekapcsolás-
késleltetésA LED gyorsan
villog:az ajtók, a
csomagtérajtó
vagy a
motorháztető
nincs teljesen
becsukva, vagy
rendszerhibaÁllapotjelzés a rendszer élesedése
után:A LED lassan
villog:a rendszer élesítve
Meghibásodás esetén kérjen
segítséget egy szerviztől.
Kikapcsolás
A jármű kinyitása valamelyik külső
ajtókilincs gombjának
megnyomásával kikapcsolja a
riasztóberendezést.
Az elektronikus kulcsnak a gépkocsin
kívül, a megfelelő oldali ajtótól
körülbelül egy méteren belül kell
lennie.
A rendszer nem kapcsol ki a
vezetőajtó kulccsal vagy az
utastérben található központi
zárógombbal történő nyitásával.
Riasztás
Riasztáskor a riasztókürt hangjelzést
ad, és ezzel együtt villognak a
vészvillogók. A riasztások számát és
időtartamát jogszabály határozza
meg.
A riasztóberendezés kikapcsolható a
c , a kilincsen lévő kapcsoló
megnyomásával elektronikus
kulcsrendszernél vagy a gyújtás
bekapcsolásával.
A bekapcsolt riasztást, ha a vezető
nem szakítja félbe, a vészvillogó jelzi. Amikor a járművet a következő
alkalommal kinyitják az elektronikus
kulccsal, akkor háromszor gyorsan
felvillan. Ezen felül, a gyújtás
bekapcsolása után figyelmeztető
üzenet is megjelenik a vezető
információs központban.
Tájékoztató üzenetek 3 128.
Ha a gépkocsi akkumulátorát le kell kötni (pl. karbantartási munka miatt), akkor a riasztórendszert ki kell

Kulcsok, ajtók és ablakok37kapcsolni a következő módon:
kapcsolja be majd ki a gyújtást, és
kösse le a gépkocsi akkumulátorát
15 másodpercen belül.
Indításgátló Az indításgátló automatikusan
bekapcsol.
Ha az d ellenőrzőlámpa bekapcsolt
gyújtásnál villog, az a rendszer
hibáját jelzi, a motor nem indítható el.
Kapcsolja ki a gyújtást, majd
próbáljon újra indítani. Próbálja újra a
jeladó zsebbe helyezve a kulcsot.
Elektronikus kulccsal rendelkező
járművek használata meghibásodás
esetén 3 167.
Ha az d ellenőrzőlámpa
folyamatosan villog, próbálja beindítani a motort a pótkulccsal.
Kérjen segítséget egy szerviztől.
Megjegyzés
Rádiófrekvencia azonosító (RFID)
címkék interferenciát okozhatnak a
kulccsal. Ne helyezze a kulcs
közelébe, amikor a járművet indítja.Megjegyzés
Az indításgátló nem zárja a gépkocsi ajtóit. Mindig zárja be a gépkocsit,
mielőtt őrizetlenül hagyja, és
kapcsolja be a riasztóberendezést
3 23, 3 34.
d ellenőrzőlámpa 3 113.Külső visszapillantó
tükrök
Konvex kialakítás A vezető oldalon a domború külső
visszapillantó tükör tartalmaz egy
aszferikus területet és csökkenti a
holttereket. A tükör alakja miatt a
tárgyak kisebbnek látszanak, ami
befolyásolja a távolságok
megbecsülésének képességét.
Holtsáv segítő 3 224.
Elektromos állítás

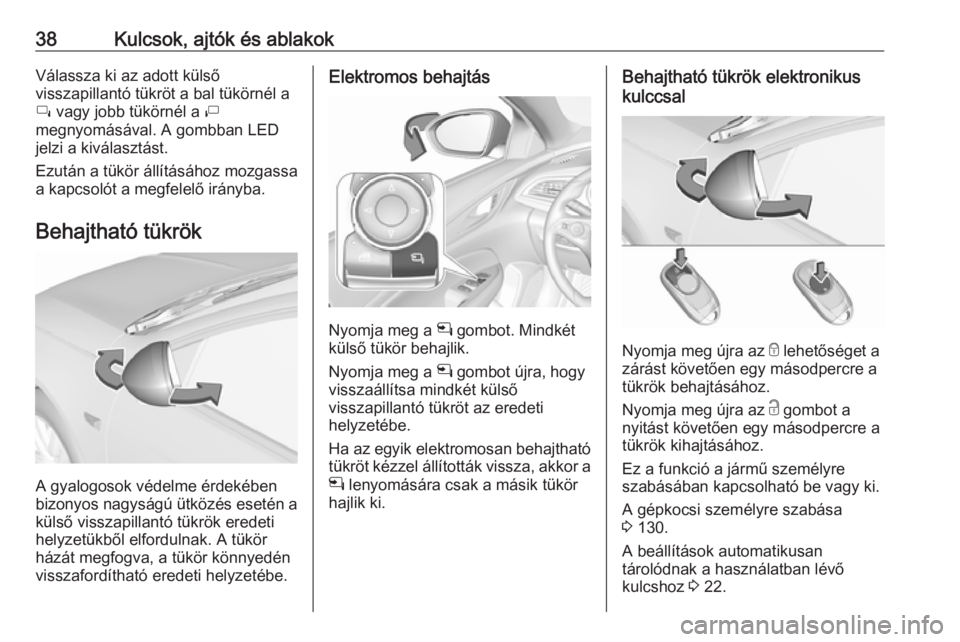

38Kulcsok, ajtók és ablakokVálassza ki az adott külső
visszapillantó tükröt a bal tükörnél a
í vagy jobb tükörnél a ì
megnyomásával. A gombban LED
jelzi a kiválasztást.
Ezután a tükör állításához mozgassa
a kapcsolót a megfelelő irányba.
Behajtható tükrök
A gyalogosok védelme érdekében
bizonyos nagyságú ütközés esetén a
külső visszapillantó tükrök eredeti
helyzetükből elfordulnak. A tükör
házát megfogva, a tükör könnyedén
visszafordítható eredeti helyzetébe.
Elektromos behajtás
Nyomja meg a n gombot. Mindkét
külső tükör behajlik.
Nyomja meg a n gombot újra, hogy
visszaállítsa mindkét külső
visszapillantó tükröt az eredeti
helyzetébe.
Ha az egyik elektromosan behajtható
tükröt kézzel állították vissza, akkor a
n lenyomására csak a másik tükör
hajlik ki.
Behajtható tükrök elektronikus
kulccsal
Nyomja meg újra az e lehetőséget a
zárást követően egy másodpercre a
tükrök behajtásához.
Nyomja meg újra az c gombot a
nyitást követően egy másodpercre a tükrök kihajtásához.
Ez a funkció a jármű személyre
szabásában kapcsolható be vagy ki.
A gépkocsi személyre szabása
3 130.
A beállítások automatikusan
tárolódnak a használatban lévő
kulcshoz 3 22.
