Page 257 of 339

Autóápolás255Ablakmosó folyadék
Töltse fel tiszta víz és fagyállót
tartalmazó tisztítószer megfelelő arányú keverékével.
Figyelem!
Csak az elegendő fagyásgátlókoncentrációval rendelkező
mosófolyadék biztosít védelmet
alacsony hőmérséklet vagy
hirtelen hőmérséklet-csökkenés esetén.
Szélvédőmosó-folyadék 3 299.
Fékek
Ha a fékbetétek elérték a minimális
vastagságot, fékezés közben visító
hang hallatszik.
Tovább folytathatja útját, de a
fékbetéteket a lehető leghamarabb
cseréltesse ki.
Új fékbetét beszerelése után az első
néhány utazás során ne fékezzen
szükségtelenül túl erősen.
Fékfolyadék9 Figyelmeztetés
A fékfolyadék mérgező és korrozív
hatású. Ügyeljen, hogy bőrre,
szembe, valamint kárpitozott és
fényezett felületekre ne kerüljön.
A tartályban a fékfolyadék szintje a
MIN és a MAX jelzés között kell
legyen.
Ha a folyadék szintje a MIN alatt van,
kérjen segítséget egy szerviztől.
Fék- és tengelykapcsoló folyadék
3 299.
Járműakkumulátor Az Ön gépkocsijába szerelt
akkumulátor nem igényel
karbantartást, feltételezve, hogy a
vezetési szokások elegendő töltést
biztosítanak. A rövid távú vezetések
és a gyakori motorindítás lemerítheti
Page 258 of 339

256Autóápolásaz akkumulátort. Kerülje az
elektromos fogyasztók fölösleges
használatát.
Az elemek nem tartoznak a háztartási
hulladékhoz. Elhelyezésükről a
megfelelő újrahasznosító
gyűjtőhelyeken kell gondoskodni.
Ha négy hétnél hosszabb ideig nem
használja a járművet, akkor az
akkumulátor lemerülhet. Kapcsolja le
a negatív pólus saruját a gépkocsi
akkumulátoráról.
Győződjön meg róla, hogy az
akkumulátor lekapcsolása vagy
visszacsatlakoztatása előtt a gyújtás
ki legyen kapcsolva.
Akkumulátorvédelem 3 151.
A járműakkumulátor leválasztása
Ha a járműakkumulátort le kell
választani (pl. karbantartási
munkához), a riasztókürtöt ki kell
kapcsolni a következők szerint:
Kapcsolja be majd ki a gyújtást, majd 15 másodpercen belül válassza le a
gépkocsi akkumulátorát.
A járműakkumulátor cseréje Megjegyzés
Az ebben a részben található
utasításoktól való bármilyen eltérés
a stop-start rendszer ideiglenes
kikapcsolásához vagy zavarához
vezethet.
Ha a járműakkumulátort cserélni kell,
akkor győződjön meg arról, hogy
nincsen nyitott szellőzőnyílás a
pozitív pólus közelében. Ha található
nyitott szellőzőnyílás azon a
területen, le kell zárni vakdugó
segítségével, és a negatív saru
közelében lévő nyílást kell megnyitni.
Azt javasoljuk, hogy szervizben
cseréltesse ki a járműakkumulátort.
Stop-start rendszer 3 170.A járműakkumulátor töltése9 Figyelmeztetés
Stop-start rendszerrel ellátott
járművek esetén ellenőrizze, hogy
a használt akkumulátortöltő töltési teljesítménye nem haladja meg a
14,6 voltot. Ellenkező esetben a
járműakkumulátor károsodhat.
Segédindítás 3 290.
Figyelmeztető címke
Page 259 of 339

Autóápolás257A szimbólumok jelentése:● Tilos a dohányzás, valamint a szikra és nyílt láng használata.
● Mindig takarja el a szemét. A robbanékony gázok vakságot
vagy személyi sérülést
okozhatnak.
● Tartsa gyermekektől elzárva az járműakkumulátort.
● A járműakkumulátor kénsavat tartalmaz, mely vakságot vagy
súlyos égési sérüléseket
okozhat.
● További információkat a Kezelési
útmutató tartalmaz.
● A járműakkumulátor közelében robbanékony gázok lehetnek
jelen.Dízel üzemanyag rendszer
légtelenítő
Ha az üzemanyagtartály kiürült, a
dízel üzemanyagrendszert
légteleníteni kell. Kapcsolja be a
gyújtást háromszor kb.
15 másodpercre. Kísérelje meg a motor indítását legfeljebb
40 másodpercen keresztül. Ismételje
meg ezt a folyamatot legalább öt
másodpercet kivárva előtte. Ha a
motor továbbra sem indul, kérjen
segítséget egy szerviztől.
Ablaktörlő lapát csereEmelje fel az ablaktörlőkart úgy, hogyaz felemelt pozícióban rögzüljön.
Emelje meg a rögzítőkapcsot, hogy
kipattintsa az ablaktörlő lapátot és
távolítsa el.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
A hátsó ablaktörlő lapátja
Grand Sport
Page 260 of 339

258AutóápolásEmelje fel az ablaktörlő kart annyira,
hogy felemelt helyzetben maradjon,
majd a gombot megnyomva oldja ki
és távolítsa el az ablaktörlő lapátot.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
Sports Tourer/Country Tourer
Emelje meg az ablaktörlő kart. Az
ábrán látható módon akassza ki az
ablaktörlő lapátot, majd vegye le.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét
csupasz kézzel.
Cseréhez csak azonos típusú izzót használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése Izzócsere után kapcsolja be a
gyújtást, működtesse és ellenőrizze a
lámpákat.
Halogén fényszórók
Halogén fényszórók külön izzókkal a tompított fényszóróhoz és a távolsági fényszóróhoz.
Page 261 of 339
Autóápolás259
Tompított fényszóró (1) külső izzó.
Távolsági fényszóró ( 2) belső izzó.
Tompított fényszóró (1)
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
2. Pattintsa ki az izzófoglalatot a rögzítő előrenyomásával. Vegye
ki a foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot.
5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Page 262 of 339
260AutóápolásTávolsági fényszóró (2)
1. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. Pattintsa ki az izzófoglalatot a rögzítő előrenyomásával. Vegye
ki a foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot. 5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpa
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Helyzetjelző
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Nappali menetlámpa
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
LED fényszórók A tompított és távolsági fényszórók, a
helyzetjelzők, a nappali menetlámpa
és az irányjelző lámpák LED lámpák
és nem cserélhetők.
Cseréltesse a lámpákat egy
szervizben meghibásodás esetén.
Page 263 of 339

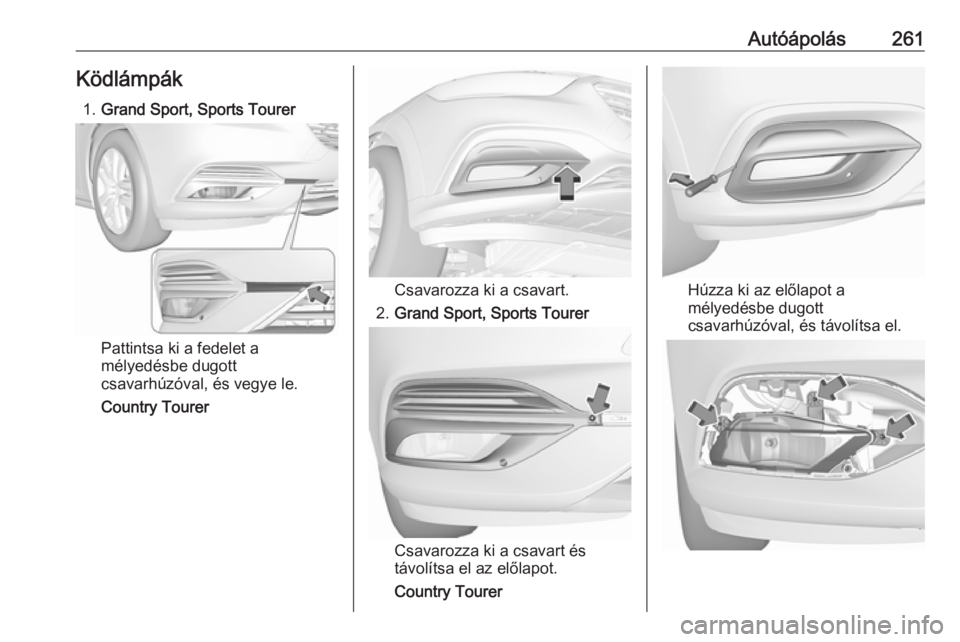

Autóápolás261Ködlámpák1. Grand Sport, Sports Tourer
Pattintsa ki a fedelet a
mélyedésbe dugott
csavarhúzóval, és vegye le.
Country Tourer
Csavarozza ki a csavart.
2. Grand Sport, Sports Tourer
Csavarozza ki a csavart és
távolítsa el az előlapot.
Country Tourer
Húzza ki az előlapot a
mélyedésbe dugott
csavarhúzóval, és távolítsa el.
Page 264 of 339
262Autóápolás3. Csavarozza ki a három csavar éstávolítsa el a lámpaegységet
előrefelé.
4. Fordítsa el az izzófoglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpaegységből.
5. A rögzítőfület megnyomva válassza le a dugós csatlakozót.
6. Távolítsa el és cserélje ki az izzóegységet és csatlakoztassa a
dugós csatlakozót. Ne feledje,
hogy az izzó és a foglalat egyetlen
egység és együtt kell cserélni.
7. Helyezze be az izzófoglalatot a lámpaegységbe, ehhez fordítsa elaz óramutató járásával
megegyezően, és pattintsa be.
8. Szerelje be a lámpaegységet mindhárom csavart meghúzva.
9.Helyezze fel az előlapot és húzza
meg a csavart.
10. Grand Sport, Sports Tourer
Tegye fel és rögzítse a fedelet.
Hátsó lámpák A hátsó lámpák és a féklámpák LED-
es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.
Az irányjelző lámpák, hátsó
ködlámpák és tolatólámpák izzós kialakításúak és a következőképpencserélhetők.
