2018 OPEL GRANDLAND X Посібник з експлуатації (in Ukrainian)

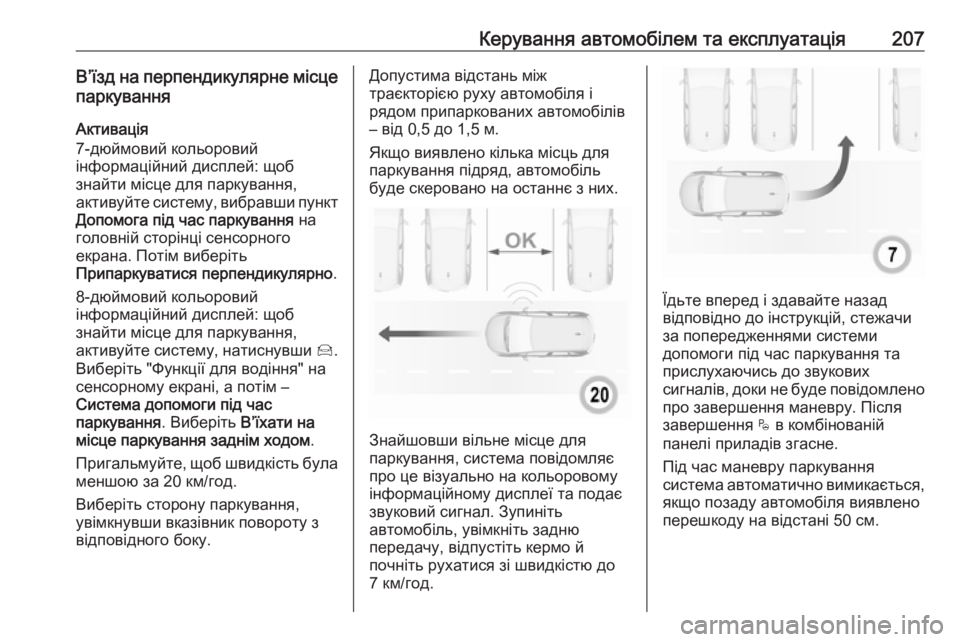

Керування автомобілем та експлуатація207В’їзд на перпендикулярне місце
паркування
Активація
7-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
активуйте систему, вибравши пункт Допомога під час паркування на
головній сторінці сенсорного
екрана. Потім виберіть
Припаркуватися перпендикулярно .
8-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
активуйте систему, натиснувши Í.
Виберіть "Функції для водіння" на
сенсорному екрані, а потім –
Система допомоги під час
паркування . Виберіть В’їхати на
місце паркування заднім ходом .
Пригальмуйте, щоб швидкість була
меншою за 20 км/год.
Виберіть сторону паркування,
увімкнувши вказівник повороту з
відповідного боку.Допустима відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
– від 0,5 до 1,5 м.
Якщо виявлено кілька місць для
паркування підряд, автомобіль
буде скеровано на останнє з них.
Знайшовши вільне місце для
паркування, система повідомляє
про це візуально на кольоровому
інформаційному дисплеї та подає
звуковий сигнал. Зупиніть
автомобіль, увімкніть задню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до
7 км/год.
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування та
прислухаючись до звукових
сигналів, доки не буде повідомлено про завершення маневру. Після
завершення $ в комбінованій
панелі приладів згасне.
Під час маневру паркування
система автоматично вимикається,
якщо позаду автомобіля виявлено
перешкоду на відстані 50 см.

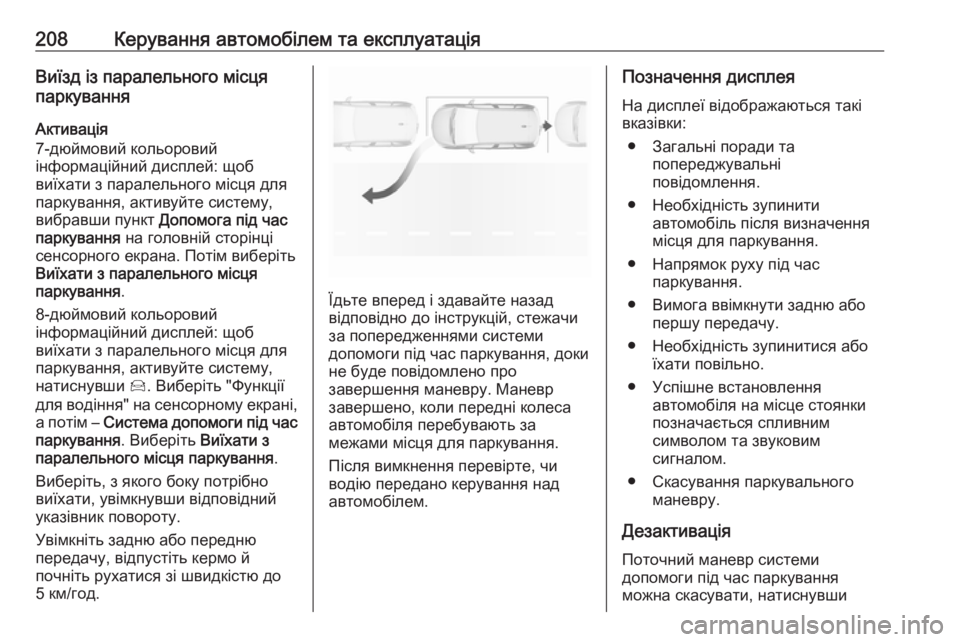

208Керування автомобілем та експлуатаціяВиїзд із паралельного місця
паркування
Активація
7-дюймовий кольоровий
інформаційний дисплей: щоб
виїхати з паралельного місця для
паркування, активуйте систему,
вибравши пункт Допомога під час
паркування на головній сторінці
сенсорного екрана. Потім виберіть
Виїхати з паралельного місця
паркування .
8-дюймовий кольоровий
інформаційний дисплей: щоб
виїхати з паралельного місця для
паркування, активуйте систему,
натиснувши Í. Виберіть "Функції
для водіння" на сенсорному екрані,
а потім – Система допомоги під час
паркування . Виберіть Виїхати з
паралельного місця паркування .
Виберіть, з якого боку потрібно
виїхати, увімкнувши відповідний
указівник повороту.
Увімкніть задню або передню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до
5 км/год.
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування, доки
не буде повідомлено про
завершення маневру. Маневр
завершено, коли передні колеса
автомобіля перебувають за
межами місця для паркування.
Після вимкнення перевірте, чи
водію передано керування над автомобілем.
Позначення дисплея
На дисплеї відображаються такі
вказівки:
● Загальні поради та попереджувальні
повідомлення.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.
● Вимога ввімкнути задню або першу передачу.
● Необхідність зупинитися або їхати повільно.
● Успішне встановлення автомобіля на місце стоянки
позначається спливним
символом та звуковим
сигналом.
● Скасування паркувального маневру.
Дезактивація
Поточний маневр системи
допомоги під час паркування
можна скасувати, натиснувши

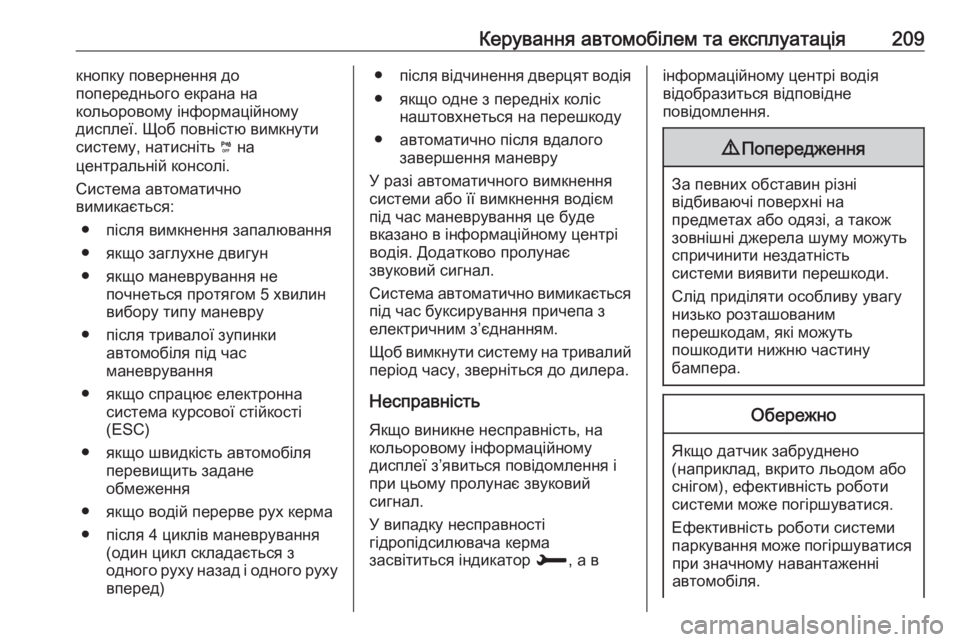

Керування автомобілем та експлуатація209кнопку повернення до
попереднього екрана на
кольоровому інформаційному
дисплеї. Щоб повністю вимкнути
систему, натисніть ¼ на
центральній консолі.
Система автоматично
вимикається:
● після вимкнення запалювання
● якщо заглухне двигун
● якщо маневрування не почнеться протягом 5 хвилин
вибору типу маневру
● після тривалої зупинки автомобіля під час
маневрування
● якщо спрацює електронна система курсової стійкості
(ESC)
● якщо швидкість автомобіля перевищить задане
обмеження
● якщо водій перерве рух керма
● після 4 циклів маневрування (один цикл складається з
одного руху назад і одного руху вперед)● після відчинення дверцят водія
● якщо одне з передніх коліс наштовхнеться на перешкоду
● автоматично після вдалого завершення маневру
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування це буде
вказано в інформаційному центрі
водія. Додатково пролунає
звуковий сигнал.
Система автоматично вимикається під час буксирування причепа з
електричним з’єднанням.
Щоб вимкнути систему на тривалий період часу, зверніться до дилера.
Несправність
Якщо виникне несправність, на
кольоровому інформаційному
дисплеї з’явиться повідомлення і
при цьому пролунає звуковий
сигнал.
У випадку несправності
гідропідсилювача керма
засвітиться індикатор H, а вінформаційному центрі водія
відобразиться відповідне
повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність роботи
системи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.

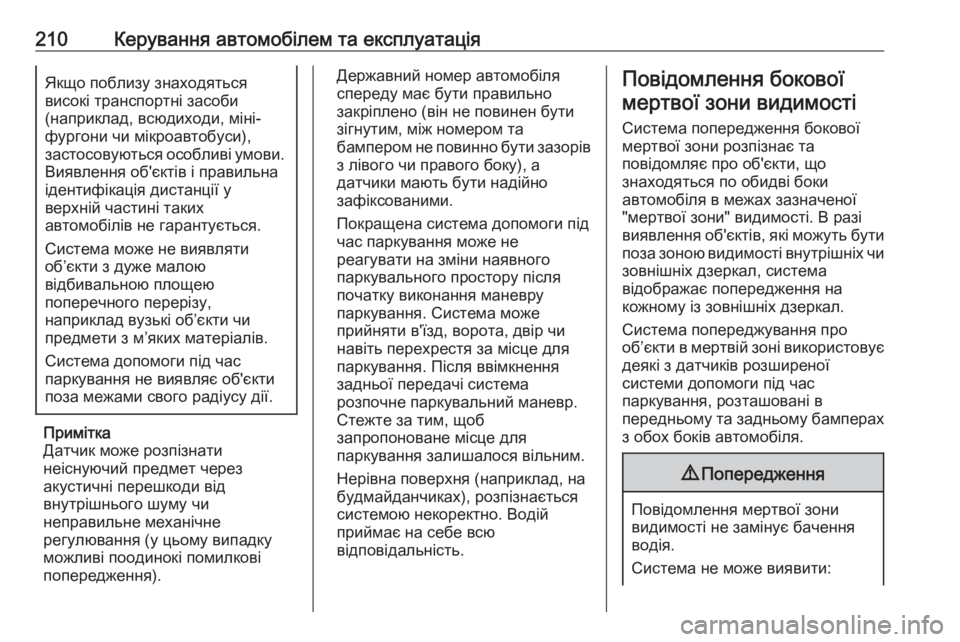

210Керування автомобілем та експлуатаціяЯкщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови. Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля
спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр. Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Нерівна поверхня (наприклад, на
будмайданчиках), розпізнається
системою некоректно. Водій
приймає на себе всю
відповідальність.Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи зовнішніх дзеркал, система
відображає попередження на
кожному із зовнішніх дзеркал.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:

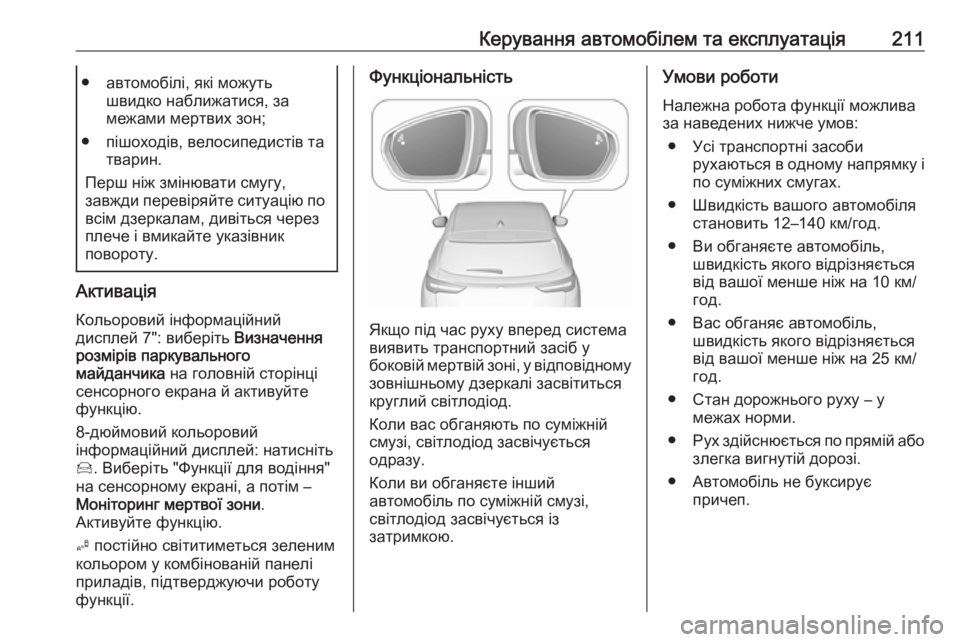

Керування автомобілем та експлуатація211● автомобілі, які можутьшвидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться черезплече і вмикайте указівник
повороту.
Активація
Кольоровий інформаційний
дисплей 7": виберіть Визначення
розмірів паркувального
майданчика на головній сторінці
сенсорного екрана й активуйте функцію.
8-дюймовий кольоровий
інформаційний дисплей: натисніть
Í . Виберіть "Функції для водіння"
на сенсорному екрані, а потім –
Моніторинг мертвої зони .
Активуйте функцію.
B постійно світитиметься зеленим
кольором у комбінованій панелі
приладів, підтверджуючи роботу
функції.
Функціональність
Якщо під час руху вперед система
виявить транспортний засіб у
боковій мертвій зоні, у відповідному
зовнішньому дзеркалі засвітиться
круглий світлодіод.
Коли вас обганяють по суміжній
смузі, світлодіод засвічується
одразу.
Коли ви обганяєте інший
автомобіль по суміжній смузі,
світлодіод засвічується із
затримкою.
Умови роботи
Належна робота функції можлива
за наведених нижче умов:
● Усі транспортні засоби рухаються в одному напрямку іпо суміжних смугах.
● Швидкість вашого автомобіля становить 12–140 км/год.
● Ви обганяєте автомобіль, швидкість якого відрізняєтьсявід вашої менше ніж на 10 км/
год.
● Вас обганяє автомобіль, швидкість якого відрізняєтьсявід вашої менше ніж на 25 км/
год.
● Стан дорожнього руху – у межах норми.
● Рух здійснюється по прямій або
злегка вигнутій дорозі.
● Автомобіль не буксирує причеп.

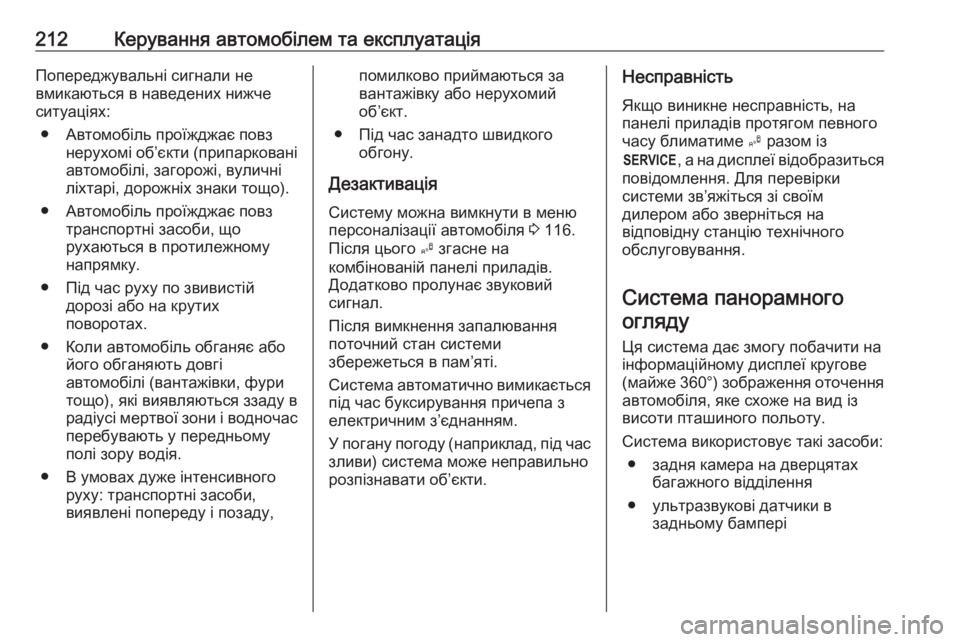

212Керування автомобілем та експлуатаціяПопереджувальні сигнали не
вмикаються в наведених нижче
ситуаціях:
● Автомобіль проїжджає повз нерухомі об’єкти (припаркованіавтомобілі, загорожі, вуличні
ліхтарі, дорожніх знаки тощо).
● Автомобіль проїжджає повз транспортні засоби, що
рухаються в протилежному
напрямку.
● Під час руху по звивистій дорозі або на крутих
поворотах.
● Коли автомобіль обганяє або його обганяють довгі
автомобілі (вантажівки, фури
тощо), які виявляються ззаду в
радіусі мертвої зони і водночас
перебувають у передньому
полі зору водія.
● В умовах дуже інтенсивного руху: транспортні засоби,
виявлені попереду і позаду,помилково приймаються за
вантажівку або нерухомий
об’єкт.
● Під час занадто швидкого обгону.
Дезактивація Систему можна вимкнути в менюперсоналізації автомобіля 3 116.
Після цього B згасне на
комбінованій панелі приладів.
Додатково пролунає звуковий
сигнал.
Після вимкнення запалювання
поточний стан системи
збережеться в пам’яті.
Система автоматично вимикається під час буксирування причепа з
електричним з’єднанням.
У погану погоду (наприклад, під час
зливи) система може неправильно
розпізнавати об’єкти.Несправність
Якщо виникне несправність, на панелі приладів протягом певного часу блиматиме B разом із
F , а на дисплеї відобразиться
повідомлення. Для перевірки
системи зв’яжіться зі своїм
дилером або зверніться на
відповідну станцію технічного
обслуговування.
Система панорамногоогляду
Ця система дає змогу побачити на
інформаційному дисплеї кругове
(майже 360°) зображення оточення автомобіля, яке схоже на вид із
висоти пташиного польоту.
Система використовує такі засоби: ● задня камера на дверцятах багажного відділення
● ультразвукові датчики в задньому бампері

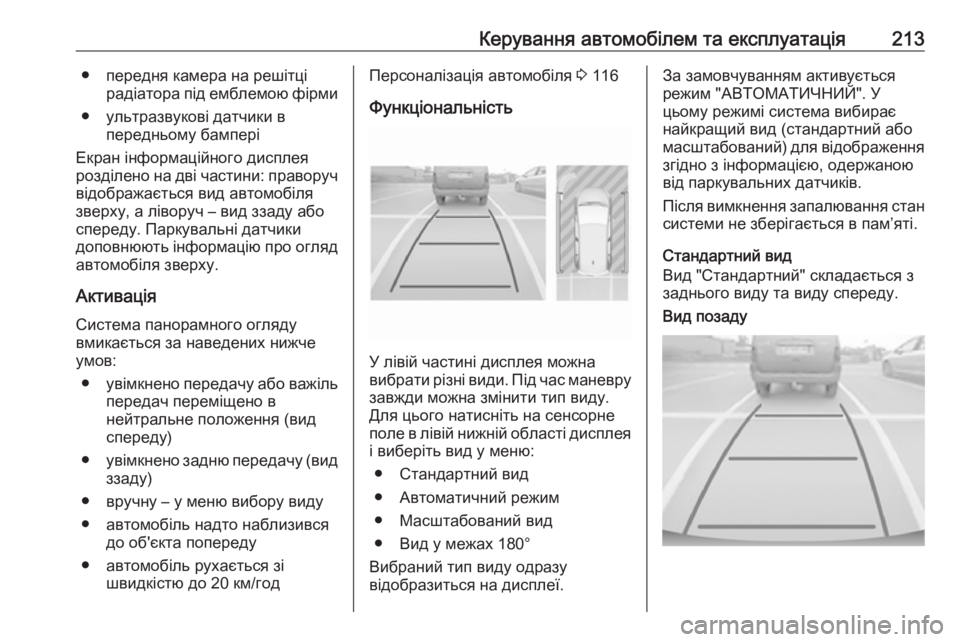

Керування автомобілем та експлуатація213● передня камера на решітцірадіатора під емблемою фірми
● ультразвукові датчики в передньому бампері
Екран інформаційного дисплея
розділено на дві частини: праворуч
відображається вид автомобіля
зверху, а ліворуч – вид ззаду або
спереду. Паркувальні датчики
доповнюють інформацію про огляд автомобіля зверху.
Активація Система панорамного огляду
вмикається за наведених нижче
умов:
● увімкнено передачу або важіль
передач переміщено в
нейтральне положення (вид
спереду)
● увімкнено задню передачу (вид
ззаду)
● вручну – у меню вибору виду
● автомобіль надто наблизився до об'єкта попереду
● автомобіль рухається зі швидкістю до 20 км/годПерсоналізація автомобіля 3 116
Функціональність
У лівій частині дисплея можна
вибрати різні види. Під час маневру завжди можна змінити тип виду.
Для цього натисніть на сенсорне
поле в лівій нижній області дисплея і виберіть вид у меню:
● Стандартний вид
● Автоматичний режим
● Масштабований вид
● Вид у межах 180°
Вибраний тип виду одразу
відобразиться на дисплеї.
За замовчуванням активується
режим "АВТОМАТИЧНИЙ". У
цьому режимі система вибирає
найкращий вид (стандартний або масштабований) для відображення
згідно з інформацією, одержаною від паркувальних датчиків.
Після вимкнення запалювання стан системи не зберігається в пам’яті.
Стандартний вид
Вид "Стандартний" складається з
заднього виду та виду спереду.Вид позаду

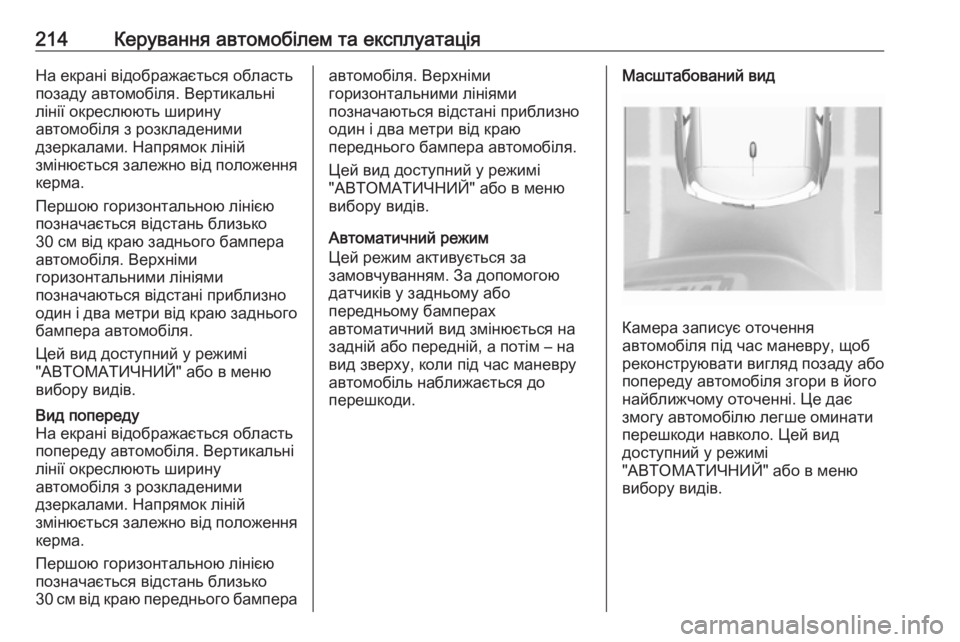

214Керування автомобілем та експлуатаціяНа екрані відображається область
позаду автомобіля. Вертикальні
лінії окреслюють ширину
автомобіля з розкладеними
дзеркалами. Напрямок ліній
змінюється залежно від положення
керма.
Першою горизонтальною лінією позначається відстань близько
30 см від краю заднього бампера
автомобіля. Верхніми
горизонтальними лініями
позначаються відстані приблизно
один і два метри від краю заднього
бампера автомобіля.
Цей вид доступний у режимі
"АВТОМАТИЧНИЙ" або в меню вибору видів.Вид попереду
На екрані відображається область
попереду автомобіля. Вертикальні
лінії окреслюють ширину
автомобіля з розкладеними
дзеркалами. Напрямок ліній
змінюється залежно від положення
керма.
Першою горизонтальною лінією позначається відстань близько
30 см від краю переднього бампераавтомобіля. Верхніми
горизонтальними лініями
позначаються відстані приблизно
один і два метри від краю
переднього бампера автомобіля.
Цей вид доступний у режимі
"АВТОМАТИЧНИЙ" або в меню вибору видів.
Автоматичний режим
Цей режим активується за
замовчуванням. За допомогою
датчиків у задньому або
передньому бамперах
автоматичний вид змінюється на
задній або передній, а потім – на
вид зверху, коли під час маневру
автомобіль наближається до
перешкоди.Масштабований вид
Камера записує оточення
автомобіля під час маневру, щоб
реконструювати вигляд позаду або
попереду автомобіля згори в його
найближчому оточенні. Це дає
змогу автомобілю легше оминати
перешкоди навколо. Цей вид
доступний у режимі
"АВТОМАТИЧНИЙ" або в меню
вибору видів.
