2018 OPEL CROSSLAND X Betriebsanleitung (in German)

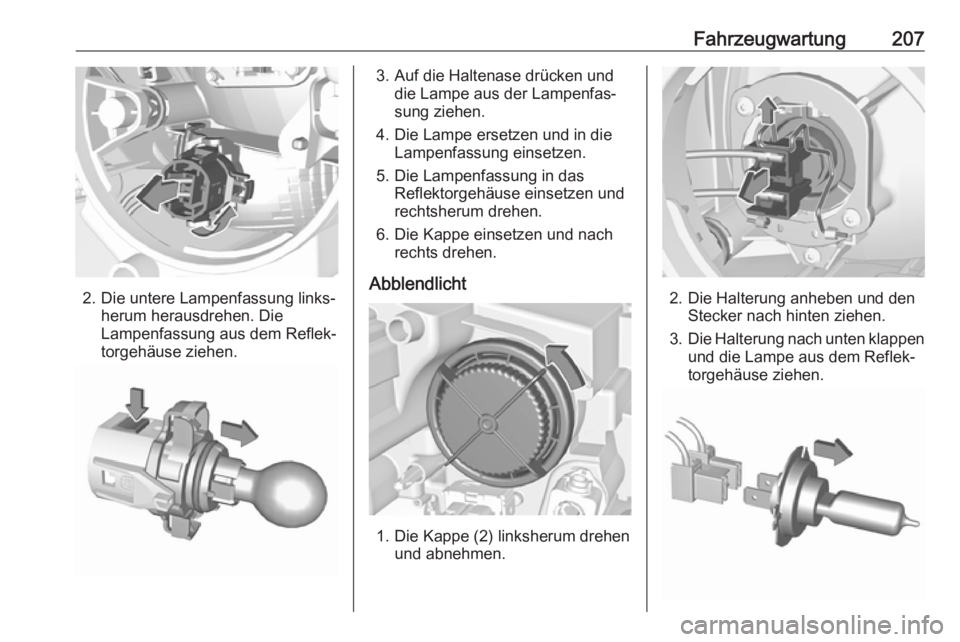

Fahrzeugwartung207
2. Die untere Lampenfassung links‐herum herausdrehen. Die
Lampenfassung aus dem Reflek‐ torgehäuse ziehen.
3. Auf die Haltenase drücken und die Lampe aus der Lampenfas‐
sung ziehen.
4. Die Lampe ersetzen und in die Lampenfassung einsetzen.
5. Die Lampenfassung in das Reflektorgehäuse einsetzen und
rechtsherum drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Abblendlicht
1. Die Kappe (2) linksherum drehen und abnehmen.
2. Die Halterung anheben und denStecker nach hinten ziehen.
3. Die Halterung nach unten klappen
und die Lampe aus dem Reflek‐
torgehäuse ziehen.

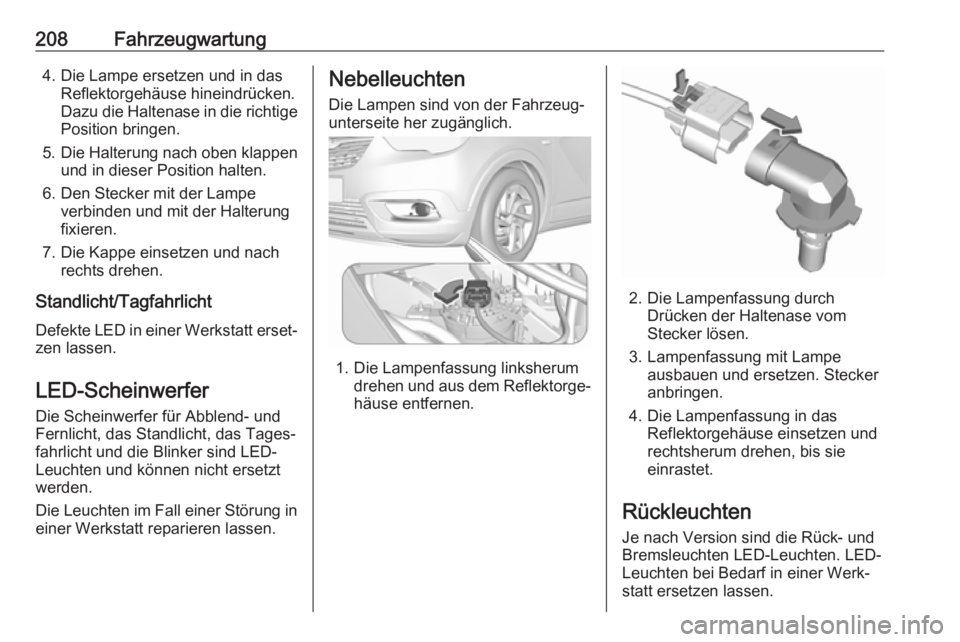

208Fahrzeugwartung4. Die Lampe ersetzen und in dasReflektorgehäuse hineindrücken.
Dazu die Haltenase in die richtige
Position bringen.
5. Die Halterung nach oben klappen
und in dieser Position halten.
6. Den Stecker mit der Lampe verbinden und mit der Halterung
fixieren.
7. Die Kappe einsetzen und nach rechts drehen.
Standlicht/Tagfahrlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
LED-Scheinwerfer Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das Tages‐
fahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.Nebelleuchten
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich.
1. Die Lampenfassung linksherum drehen und aus dem Reflektorge‐häuse entfernen.
2. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
3. Lampenfassung mit Lampe ausbauen und ersetzen. Stecker
anbringen.
4. Die Lampenfassung in das Reflektorgehäuse einsetzen und
rechtsherum drehen, bis sie
einrastet.
Rückleuchten Je nach Version sind die Rück- und
Bremsleuchten LED-Leuchten. LED-
Leuchten bei Bedarf in einer Werk‐
statt ersetzen lassen.

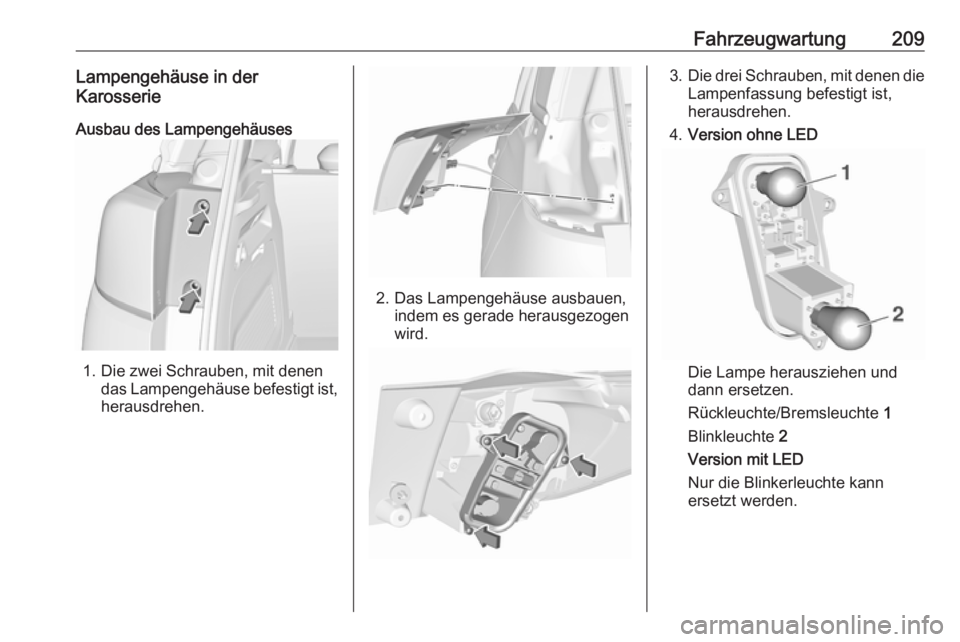

Fahrzeugwartung209Lampengehäuse in der
Karosserie
Ausbau des Lampengehäuses
1. Die zwei Schrauben, mit denen das Lampengehäuse befestigt ist,
herausdrehen.
2. Das Lampengehäuse ausbauen, indem es gerade herausgezogen
wird.
3. Die drei Schrauben, mit denen die
Lampenfassung befestigt ist,
herausdrehen.
4. Version ohne LED
Die Lampe herausziehen und
dann ersetzen.
Rückleuchte/Bremsleuchte 1
Blinkleuchte 2
Version mit LED
Nur die Blinkerleuchte kann
ersetzt werden.

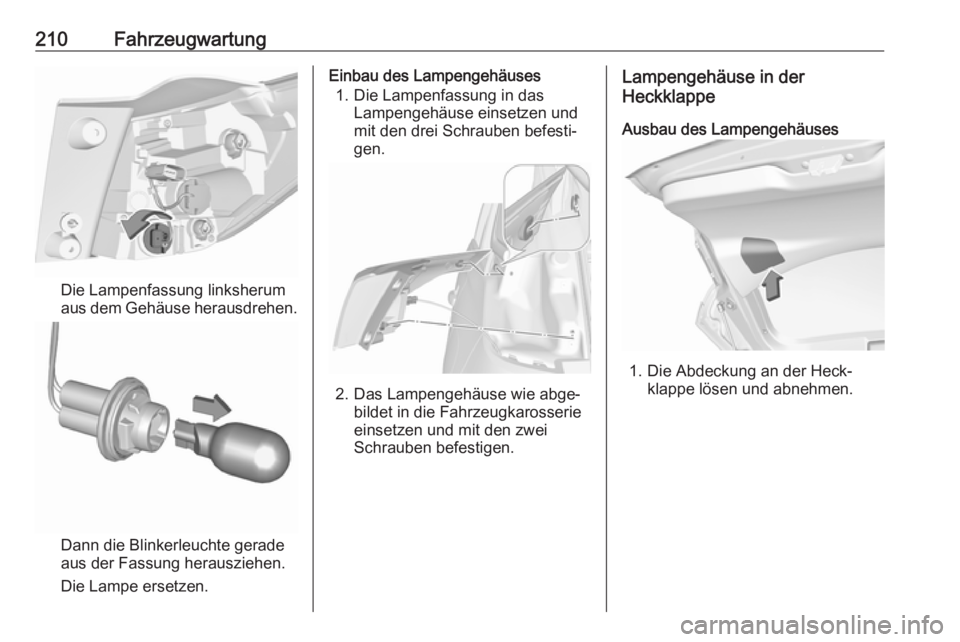

210Fahrzeugwartung
Die Lampenfassung linksherum
aus dem Gehäuse herausdrehen.
Dann die Blinkerleuchte gerade
aus der Fassung herausziehen.
Die Lampe ersetzen.
Einbau des Lampengehäuses 1. Die Lampenfassung in das Lampengehäuse einsetzen und
mit den drei Schrauben befesti‐
gen.
2. Das Lampengehäuse wie abge‐ bildet in die Fahrzeugkarosserie
einsetzen und mit den zwei
Schrauben befestigen.
Lampengehäuse in der
Heckklappe
Ausbau des Lampengehäuses
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.

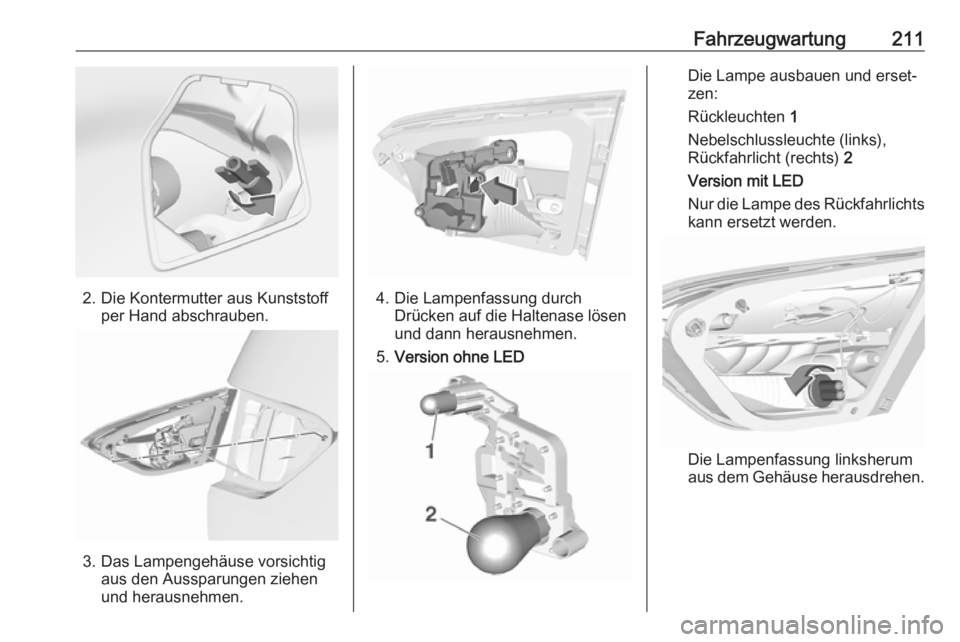

Fahrzeugwartung211
2. Die Kontermutter aus Kunststoffper Hand abschrauben.
3. Das Lampengehäuse vorsichtig aus den Aussparungen ziehen
und herausnehmen.
4. Die Lampenfassung durch Drücken auf die Haltenase lösen
und dann herausnehmen.
5. Version ohne LED
Die Lampe ausbauen und erset‐
zen:
Rückleuchten 1
Nebelschlussleuchte (links),
Rückfahrlicht (rechts) 2
Version mit LED
Nur die Lampe des Rückfahrlichts kann ersetzt werden.
Die Lampenfassung linksherum
aus dem Gehäuse herausdrehen.

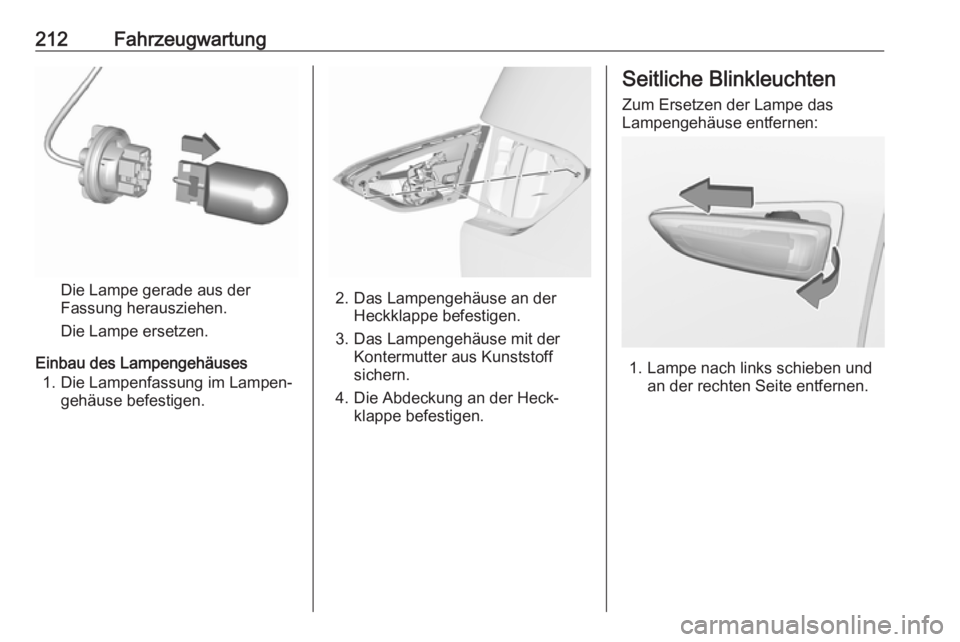

212Fahrzeugwartung
Die Lampe gerade aus der
Fassung herausziehen.
Die Lampe ersetzen.
Einbau des Lampengehäuses 1. Die Lampenfassung im Lampen‐ gehäuse befestigen.2. Das Lampengehäuse an der Heckklappe befestigen.
3. Das Lampengehäuse mit der Kontermutter aus Kunststoff
sichern.
4. Die Abdeckung an der Heck‐ klappe befestigen.
Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

Fahrzeugwartung213
2. Lampenfassung linksherumdrehen, um sie aus dem Gehäuse
zu entfernen.
3. Die Lampe aus der Fassung ziehen und ersetzen.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte Die Kennzeichenleuchte ist als LED
ausgeführt und kann nicht gewech‐
selt werden. Defekte LED in einer
Werkstatt ersetzen lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Sicherungskästen:
● Motorraum
● Instrumententafel
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.

214FahrzeugwartungSicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein.Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen.
