Fahren und Bedienung175
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐ ten, bis der Abschluss des Manövers
angezeigt wird. Nach Abschluss des
Manövers erlischt $ im Instrument.
Einparken in eine Querparklücke
Einschalten
7''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, auf der Startseite des
Touchscreens Einparkhilfe auswäh‐
len. Dann Quer einparken auswäh‐
len.
8''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, Í drücken. Auf dem
Touchscreen die Fahrfunktionen und
dann Einparkhilfe auswählen. Quer
einparken auswählen.
Die Funktion ist aktiviert, wenn $ im
Instrument leuchtet.
Die Fahrgeschwindigkeit unter
20 km/h senken.
Je nach Einparkseite den Blinker
rechts oder links betätigen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge darf zwischen
0,5 und 1,5 Meter liegen.
Wenn mehrere direkt aufeinanderfol‐
gende Parklücken erkannt werden,
wird das Fahrzeug zur letzten Lücke
geleitet.
Wenn eine freie Parklücke erkannt
wird, erscheint eine entsprechende
Abbildung im Colour-Info-Display,
und ein Signalton ertönt. Das Fahr‐
zeug anhalten, den Rückwärtsgang
einlegen, das Lenkrad loslassen und
maximal 7 km/h fahren.

176Fahren und Bedienung
Wie vom System angewiesen vor-
und zurücksetzen und dabei die
Warnungen der Einparkhilfe und die
akustischen Signale beachten, bis
der Abschluss des Manövers ange‐
zeigt wird. Nach Abschluss des
Manövers erlischt $ im Instrument.
Sobald das Fahrzeugheck nur noch 50 cm von einem Hindernis entfernt
ist, wird das System während des
Einparkens automatisch deaktiviert.
Ausparken aus einer
Längsparklücke
Einschalten
7''-Colour-Info-Display: Zum Auspar‐
ken aus einer Längsparklücke auf der Startseite des Touchscreens
Einparkhilfe auswählen. Dann Längs
ausparken auswählen.
8''-Colour-Info-Display: Um das Fahr‐
zeug vom System längs ausparken
zu lassen, Í drücken. Auf dem
Touchscreen die Fahrfunktionen und
dann Einparkhilfe auswählen. Längs
ausparken auswählen.
Je nach Ausparkseite den Blinker
rechts oder links betätigen.
Den Vorwärts- oder Rückwärtsgang
einlegen, das Lenkrad loslassen und
maximal 5 km/h fahren.
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐ ten, bis der Abschluss des Manövers
angezeigt wird. Das Manöver ist
abgeschlossen, sobald die Vorder‐
räder des Fahrzeugs die Parklücke
verlassen haben. $ im Instrument
erlischt.
Nach der Deaktivierung des Systems die eigene vollständige Kontrolle über
das Fahrzeug sicherstellen.

Fahren und Bedienung177DisplayanzeigeDie Anweisungen auf dem Display
zeigen Folgendes an:
● Allgemeine Hinweise und Warn‐ meldungen.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen.
● Die Anweisung zum Anhalten oder zum langsamen Fahren.
● Den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird.
● Den Abbruch eines Einparkma‐ növers.
Ausschalten Das aktuelle Einparkmanöver kann
über die Taste zum Zurückkehren zum vorigen Bildschirm im Colour-Info-Display abgebrochen werden.Um das System vollständig zu deak‐
tivieren, in der Mittelkonsole r
Aus drücken.
In folgenden Fällen wird das System
automatisch deaktiviert:
● Die Zündung wird ausgeschaltet.
● Der Motor stirbt ab.
● Innerhalb von fünf Minuten nach Auswahl des Manövers wurde
kein Manöver begonnen.
● Das Fahrzeug wurde während eines Manövers länger angehal‐
ten.
● Die elektronische Stabilitäts‐ regelung (ESC) wurde ausgelöst.
● Die Fahrgeschwindigkeit über‐ schreitet den angegebenen
Grenzwert.
● Der Fahrer unterbricht die Lenk‐ radbewegung.
● Es wurden vier Manöverzyklen ausgeführt.
● Die Fahrertür wird geöffnet.● Eines der Vorderräder trifft auf ein Hindernis.
● Erfolgreiches Beenden des Einparkmanövers.
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display
angezeigt. Zusätzlich ertönt ein akus‐ tisches Signal.
Beim Ziehen eines elektrisch verbun‐
denen Anhängers wird das System
automatisch ausgeschaltet.
Zur Deaktivierung des Systems für
einen längeren Zeitraum einen Händ‐
ler aufsuchen.
Störung Bei einer Störung blinkt $ einige
Sekunden lang, und es ertönt ein
akustisches Signal. Wenn die
Störung auftritt, während das System verwendet wird, erlischt $.
Bei einer Störung der Lenkunterstüt‐
zung blinkt c im Instrument, und eine
entsprechende Meldung wird ange‐
zeigt.

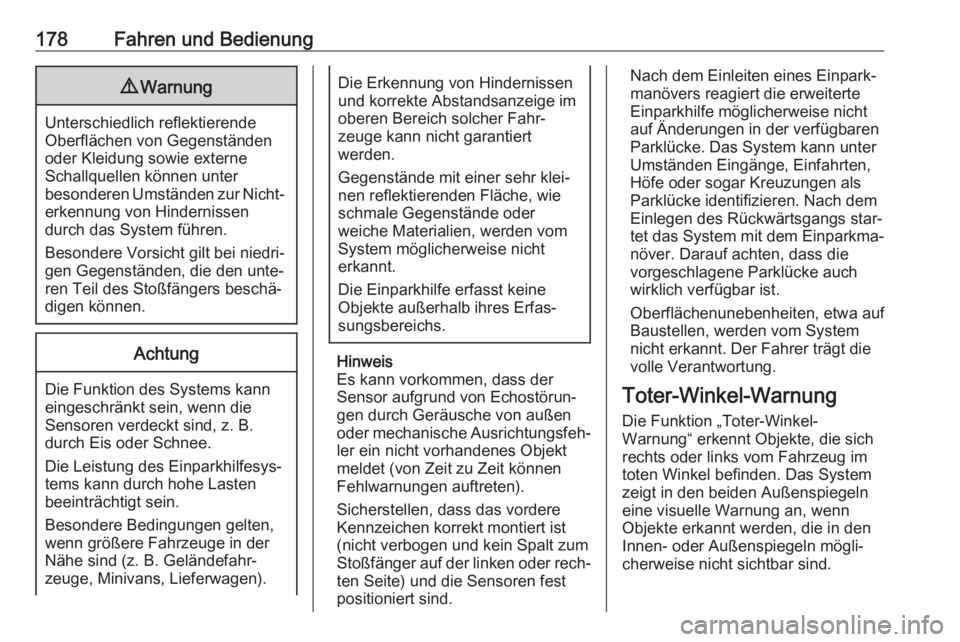

178Fahren und Bedienung9Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im
toten Winkel befinden. Das System
zeigt in den beiden Außenspiegeln
eine visuelle Warnung an, wenn
Objekte erkannt werden, die in den
Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.

Fahren und Bedienung179Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐ hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐
fänger befinden.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Einschalten
7''-Colour-Info-Display: Auf der Start‐
seite des Touchscreens Toter-
Winkel-Assistent auswählen. Das
System ist aktiviert, wenn W angezeigt
wird.
8''-Colour-Info-Display: Í drücken.
Auf dem Touchscreen die Fahrfunkti‐
onen und dann Toter-Winkel-
Überwachung auswählen. Das
System ist aktiviert, wenn ein ange‐
zeigt wird.
Im Instrument wird die aktivierte
Funktion angezeigt, indem B dauer‐
haft grün leuchtet.Funktionen
Wenn das System beim Vorwärtsfah‐ ren ein Fahrzeug im toten Winkel
erkennt, leuchtet im entsprechenden
Außenspiegel eine runde LED.
Wenn das eigene Fahrzeug überholt
wird, leuchtet die LED sofort auf.
Wenn ein anderes Fahrzeug langsam
überholt wird, leuchtet die LED nach
einer gewissen Verzögerung auf.

180Fahren und BedienungBetriebsbedingungen
Für den ordnungsgemäßen Betrieb
müssen die folgenden Bedingungen
erfüllt sein:
● Alle Fahrzeuge bewegen sich in benachbarten Spuren in der glei‐chen Richtung fort.
● Die Fahrgeschwindigkeit beträgt zwischen 12 und 140 km/h.
● Ein anderes Fahrzeug wird mit einer Geschwindigkeitsdifferenzunter 10 km/h überholt.
● Ein anderes Fahrzeug überholt mit einer Geschwindigkeitsdiffe‐
renz unter 25 km/h.
● Der Verkehr fließt normal.
● Das Fahrzeug wird auf einer geraden oder nur leicht kurvigen
Straße gefahren.
● Das Fahrzeug zieht keinen Anhänger.In den folgenden Situationen erfolgt
keine Warnung:
● Es sind Objekte vorhanden, die sich nicht bewegen (geparkte
Fahrzeuge, Absperrungen, Stra‐
ßenlampen, Verkehrsschilder
usw.).
● Fahrzeuge bewegen sich in entgegengesetzter Richtung fort.
● Das Fahrzeug wird auf einer stark kurvigen Straße oder um
eine scharfe Abbiegung gefah‐
ren.
● Beim Überholen eines langen Fahrzeugs (oder Überholtwer‐
den durch ein langes Fahrzeug
wie z. B. Lkw, Bus o. Ä.) wird das
Fahrzeug gleichzeitig hinten im
toten Winkel und vorn im Fahrer‐ sichtfeld erkannt.
● Bei starkem Verkehr: Vor und hinter dem Fahrzeug erkannte
Fahrzeuge können mit einem
langen Fahrzeug (Lkw, Bus o. Ä.) oder einem stationären Objekt
verwechselt werden.
● Es wird zu schnell überholt.Ausschalten
Das System kann im Menü zur Fahr‐
zeugpersonalisierung 3 107 deakti‐
viert werden. Durch die Deaktivierung
erlischt B im Instrument. Zusätzlich
ertönt ein akustisches Signal
Beim Ausschalten der Zündung wird
der Systemstatus gespeichert.
Beim Ziehen eines elektrisch verbun‐ denen Anhängers wird das System
automatisch deaktiviert.
Störung Bei einer Störung blinkt B an der
Instrumententafel kurz. Außerdem
werden F und eine Display-
Meldung angezeigt. Das System von
einem Händler oder einer qualifizier‐
ten Werkstatt überprüfen lassen.
Rundumsichtsystem
Das System stellt die Fahrzeugum‐
gebung im Info-Display aus der
Vogelperspektive und mit einem
Blickwinkel von knapp 180° dar.

Fahren und Bedienung181Das System nutzt folgende Elemente:● Rückfahrkamera, installiert in der
Heckklappe
● Ultraschall-Einparksensoren im Heckstoßfänger
Der Bildschirm des Info-Displays ist
zweigeteilt: Rechts ist das Fahrzeug
von oben, links von hinten zu sehen.
Die Einparksensoren vervollständi‐
gen die Informationen der Draufsicht
des Fahrzeugs.
Einschalten Das Rundumsichtsystem wird wie
folgt aktiviert:
● Einlegen des Rückwärtsgangs
● Fahren mit einer Geschwindig‐ keit bis 10 km/hFunktionen
Im linken Displaybereich können
verschiedene Ansichten ausgewählt
werden. Die Ansicht kann während eines Manövers jederzeit geändert
werden, indem das Feld unten links
im Display angetippt wird:

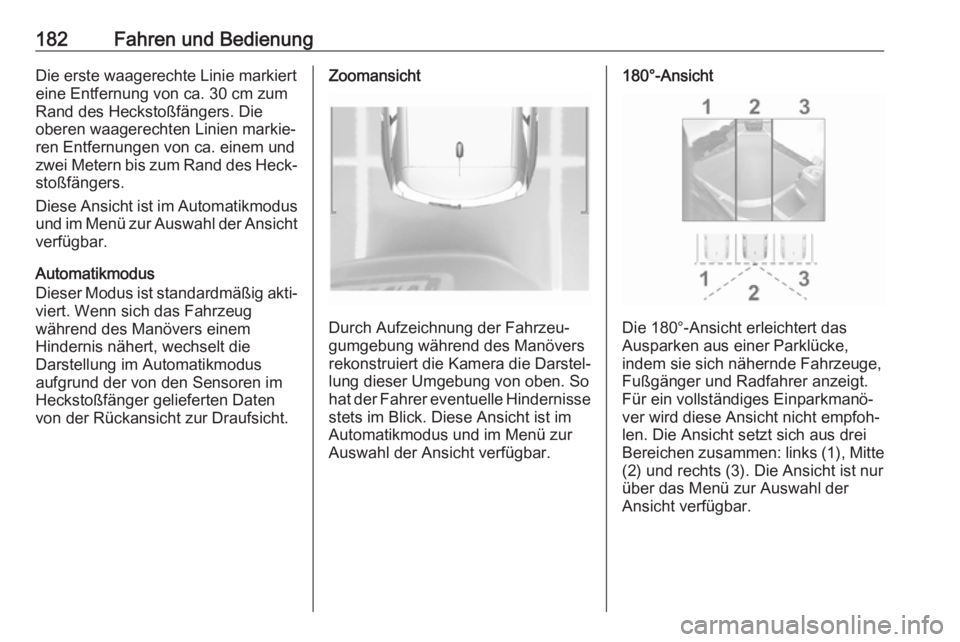

● Rückansicht
● Automatikmodus
● Zoomansicht
● 180°-Ansicht
Das Display wird sofort mit der ausge‐ wählten Ansicht aktualisiert.
Standardmäßig ist der Automatik‐
modus aktiviert. In diesem Modus aktiviert das System die Ansicht
(Standard oder Zoom), die aufgrund
der von den Einparksensoren gelie‐
ferten Daten am besten geeignet ist.
Beim Ausschalten der Zündung wird
der Systemstatus nicht gespeichert.
Rückansicht
Auf dem Display wird der Bereich
hinter dem Fahrzeug angezeigt. Die
senkrechten Linien entsprechen der
Breite des Fahrzeugs mit ausge‐
klappten Spiegeln. Die Ausrichtung
der Linien ändert sich mit der Lenk‐
radstellung.

182Fahren und BedienungDie erste waagerechte Linie markiert
eine Entfernung von ca. 30 cm zum
Rand des Heckstoßfängers. Die
oberen waagerechten Linien markie‐
ren Entfernungen von ca. einem und
zwei Metern bis zum Rand des Heck‐ stoßfängers.
Diese Ansicht ist im Automatikmodus
und im Menü zur Auswahl der Ansicht verfügbar.
Automatikmodus
Dieser Modus ist standardmäßig akti‐ viert. Wenn sich das Fahrzeug
während des Manövers einem
Hindernis nähert, wechselt die
Darstellung im Automatikmodus
aufgrund der von den Sensoren im
Heckstoßfänger gelieferten Daten
von der Rückansicht zur Draufsicht.Zoomansicht
Durch Aufzeichnung der Fahrzeu‐
gumgebung während des Manövers
rekonstruiert die Kamera die Darstel‐ lung dieser Umgebung von oben. So
hat der Fahrer eventuelle Hindernisse stets im Blick. Diese Ansicht ist im
Automatikmodus und im Menü zur
Auswahl der Ansicht verfügbar.
180°-Ansicht
Die 180°-Ansicht erleichtert das
Ausparken aus einer Parklücke,
indem sie sich nähernde Fahrzeuge,
Fußgänger und Radfahrer anzeigt.
Für ein vollständiges Einparkmanö‐
ver wird diese Ansicht nicht empfoh‐
len. Die Ansicht setzt sich aus drei
Bereichen zusammen: links (1), Mitte
(2) und rechts (3). Die Ansicht ist nur
über das Menü zur Auswahl der
Ansicht verfügbar.
