2018 OPEL COMBO D Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем175Внутрішнє освітлення
Затримка вимкнення
зовнішнього освітлення
спереду і ззаду авто
1. Зніміть лінзи за допомогою пласкої викрутки.
2. Відкрийте задню кришку.
3. Замініть лампочку.
4. Закрийте задню кришку.
5. Поверніть лінзу на місце.
Підсвічування, світильники для
читання
1. Зніміть лінзи за допомогою пласкої викрутки.
2. Відкрийте задню кришку.
3. Замініть лампочки.
4. Закрийте задню кришку.
5. Поверніть лінзу на місце.
Знімний задній ліхтар
підсвічування
1. Щоб вивільнити блок ліхтаря, натисніть на розташовану вгорі
кнопку.

176Догляд за автомобілем
2. Вийміть блок ліхтаря,підваживши його в точках,
показаних на рисунку.
3. Замініть лампу, слідкуючи, щоб вона була правильно
закріплена.
4. Встановіть ліхтар на місце.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.
Електрична система
Запобіжники Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є два блоки
запобіжників:
● у правій частині моторного відсіку, поруч з автомобільним
акумулятором
● в автомобілях для правостороннього руху –
ліворуч на панелі приладів, а в
автомобілях для
лівостороннього руху – праворуч на панелі приладів,
за кришкою
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
В автомобілі використовуються різні типи запобіжників.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
впізнати за розплавленим дротом.
Не міняйте запобіжник, доки не
усунено причину несправності.

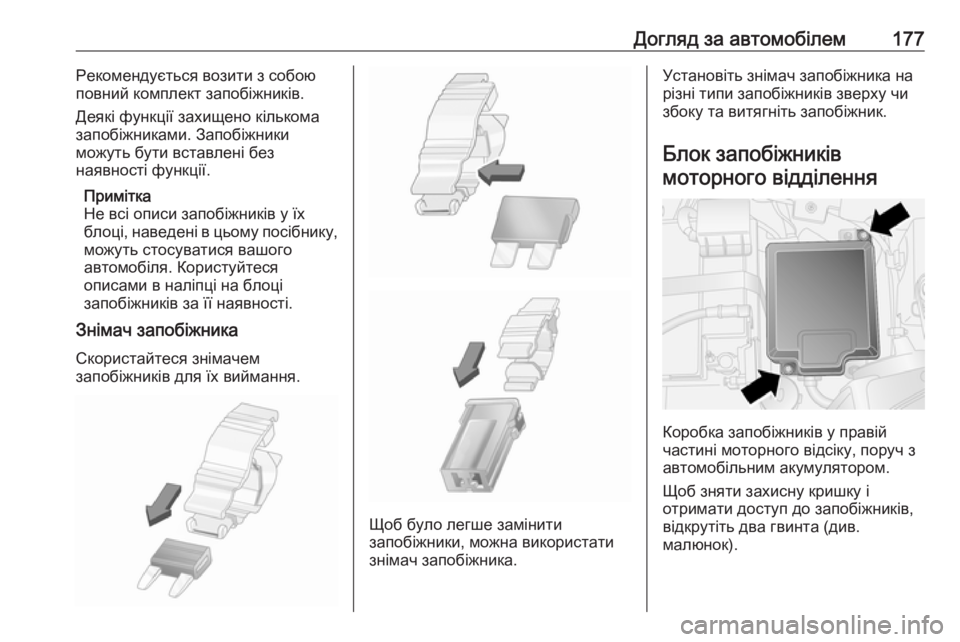

Догляд за автомобілем177Рекомендується возити з собою
повний комплект запобіжників.
Деякі функції захищено кількома
запобіжниками. Запобіжники
можуть бути вставлені без
наявності функції.
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику,
можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.
Знімач запобіжника
Скористайтеся знімачем
запобіжників для їх виймання.
Щоб було легше замінити
запобіжники, можна використати
знімач запобіжника.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників моторного відділення
Коробка запобіжників у правій
частині моторного відсіку, поруч з
автомобільним акумулятором.
Щоб зняти захисну кришку і
отримати доступ до запобіжників,
відкрутіть два гвинта (див.
малюнок).

178Догляд за автомобілем№КонтурF09Вимикач задніх дверейF10Звуковий сигналF14Дальнє світлоF15Додатковий обігрівач PTCIF19Система кондиціонераF20Заднє вікно з підігрівомF21Паливний насосF30Протитуманні фариF84Система подачі скрапленого
природного газу (CNG)F85РозеткиF86Запальничка / сидіння з піді‐
грівомF87Система зупинки-запускуF88Обігрів дзеркала
Замінивши несправні запобіжники,
встановіть на місце кришку блоку
запобіжників.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Коробка із запобіжниками
знаходиться позаду кришки у
нижній частині панелі приладів.
В автомобілях для
правостороннього руху – ліворуч на панелі приладів, а в автомобілях
для лівостороннього руху –
праворуч на панелі приладів.

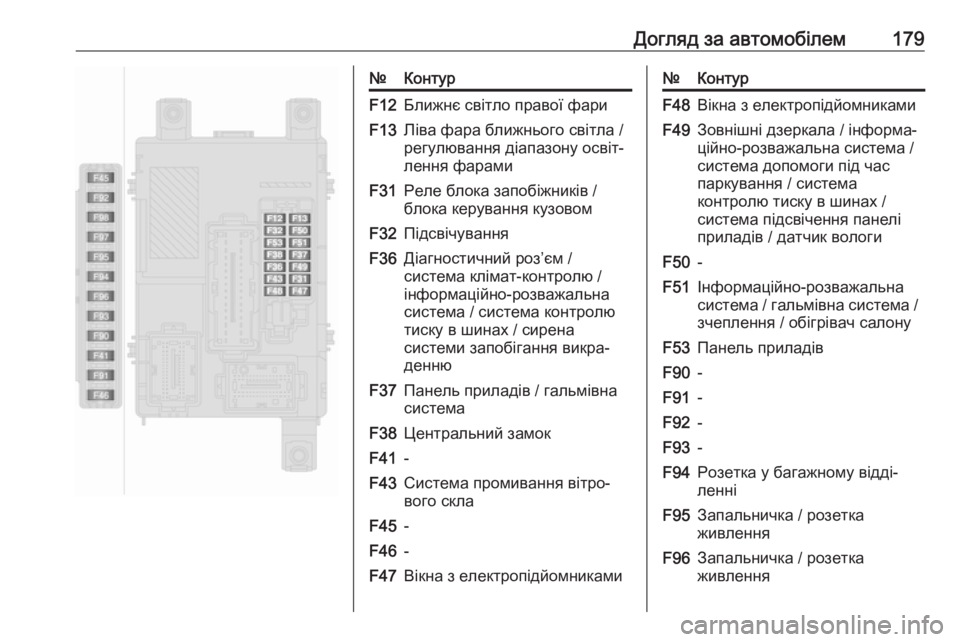

Догляд за автомобілем179№КонтурF12Ближнє світло правої фариF13Ліва фара ближнього світла /
регулювання діапазону освіт‐
лення фарамиF31Реле блока запобіжників /
блока керування кузовомF32ПідсвічуванняF36Діагностичний роз’єм /
система клімат-контролю /
інформаційно-розважальна
система / система контролю
тиску в шинах / сирена
системи запобігання викра‐
деннюF37Панель приладів / гальмівна
системаF38Центральний замокF41-F43Система промивання вітро‐
вого склаF45-F46-F47Вікна з електропідйомниками№КонтурF48Вікна з електропідйомникамиF49Зовнішні дзеркала / інформа‐
ційно-розважальна система /
система допомоги під час
паркування / система
контролю тиску в шинах /
система підсвічення панелі
приладів / датчик вологиF50-F51Інформаційно-розважальна
система / гальмівна система / зчеплення / обігрівач салонуF53Панель приладівF90-F91-F92-F93-F94Розетка у багажному відді‐ленніF95Запальничка / розетка
живленняF96Запальничка / розетка
живлення

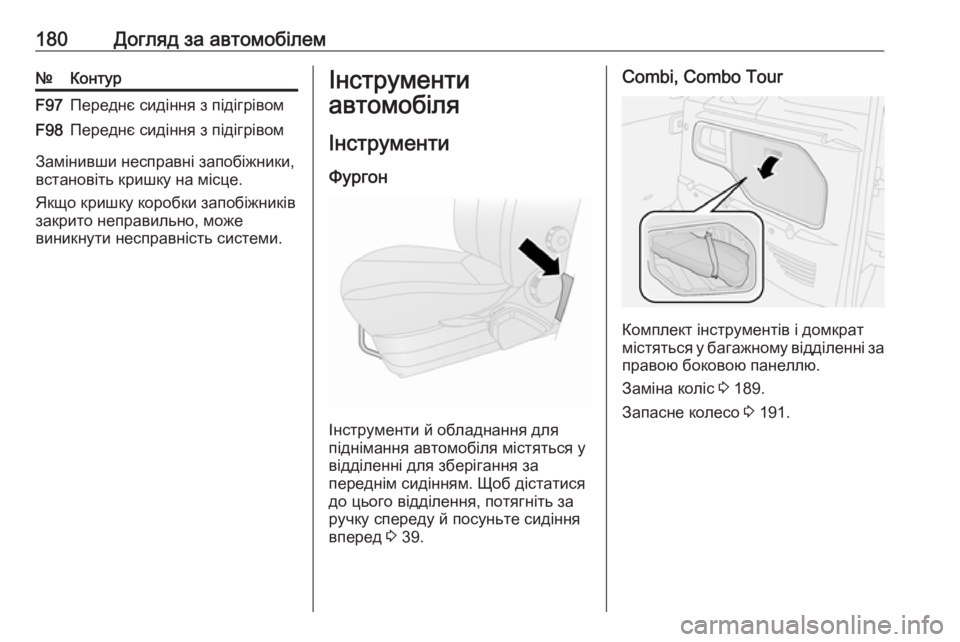

180Догляд за автомобілем№КонтурF97Переднє сидіння з підігрівомF98Переднє сидіння з підігрівом
Замінивши несправні запобіжники,
встановіть кришку на місце.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Інструменти
автомобіля
Інструменти
Фургон
Інструменти й обладнання для
піднімання автомобіля містяться у
відділенні для зберігання за
переднім сидінням. Щоб дістатися
до цього відділення, потягніть за
ручку спереду й посуньте сидіння
вперед 3 39.
Combi, Combo Tour
Комплект інструментів і домкрат
містяться у багажному відділенні за правою боковою панеллю.
Заміна коліс 3 189.
Запасне колесо 3 191.

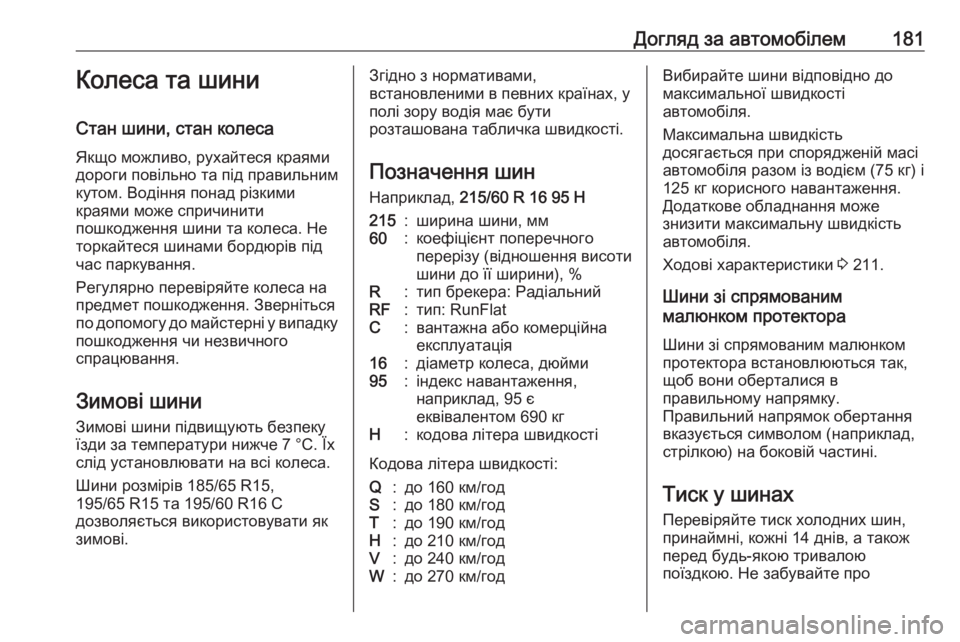

Догляд за автомобілем181Колеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся краями
дороги повільно та під правильним
кутом. Водіння понад різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шини
Зимові шини підвищують безпеку
їзди за температури нижче 7 °C. Їх
слід установлювати на всі колеса.
Шини розмірів 185/65 R15,
195/65 R15 та 195/60 R16 C
дозволяється використовувати як
зимові.Згідно з нормативами,
встановленими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.
Позначення шин
Наприклад, 215/60 R 16 95 H215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlatC:вантажна або комерційна
експлуатація16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/годВибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 211.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора встановлюються так,
щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про

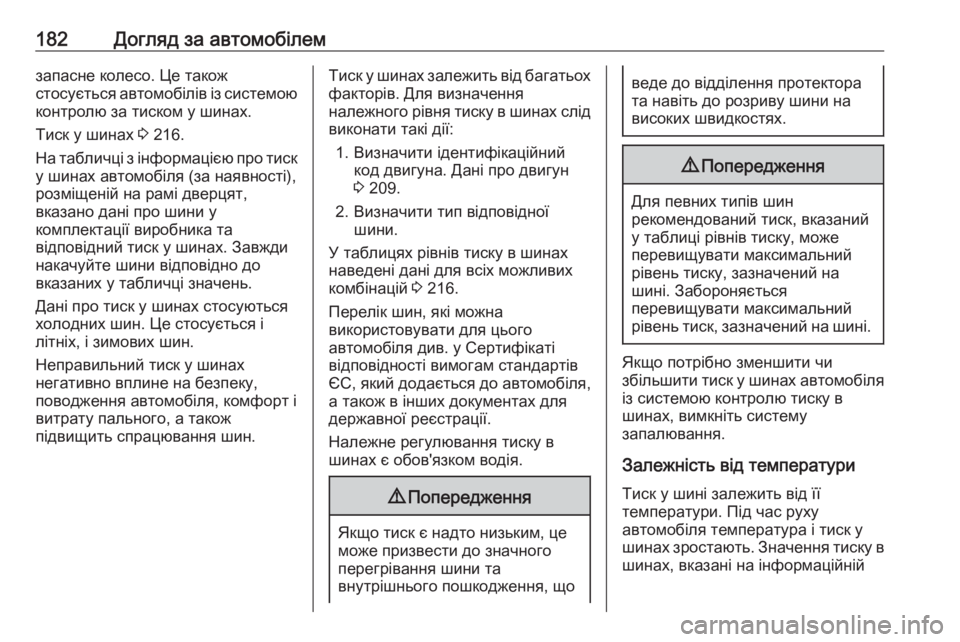

182Догляд за автомобілемзапасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
Тиск у шинах 3 216.
На табличці з інформацією про тиск
у шинах автомобіля (за наявності),
розміщеній на рамі дверцят,
вказано дані про шини у
комплектації виробника та
відповідний тиск у шинах. Завжди
накачуйте шини відповідно до
вказаних у табличці значень.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 209.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 216.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Належне регулювання тиску в
шинах є обов'язком водія.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалювання.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у
шинах зростають. Значення тиску в
шинах, вказані на інформаційній
