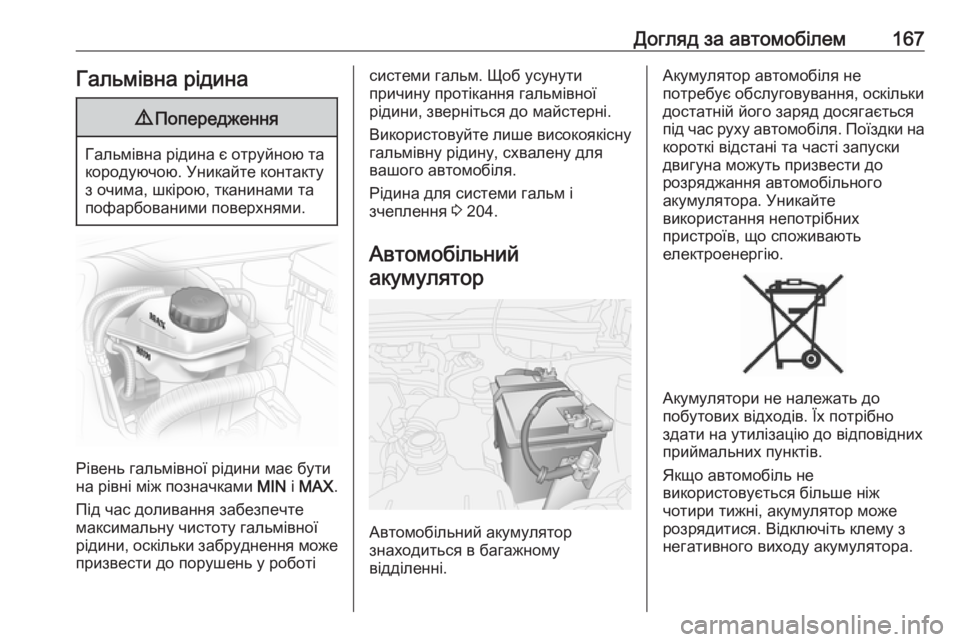

Догляд за автомобілем167Гальмівна рідина9Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Під час доливання забезпечте максимальну чистоту гальмівної
рідини, оскільки забруднення може
призвести до порушень у роботі
системи гальм. Щоб усунути
причину протікання гальмівної
рідини, зверніться до майстерні.
Використовуйте лише високоякісну
гальмівну рідину, схвалену для
вашого автомобіля.
Рідина для системи гальм і
зчеплення 3 204.
Автомобільний акумулятор
Автомобільний акумулятор
знаходиться в багажному
відділенні.
Акумулятор автомобіля не
потребує обслуговування, оскільки
достатній його заряд досягається
під час руху автомобіля. Поїздки на
короткі відстані та часті запуски
двигуна можуть призвести до
розряджання автомобільного
акумулятора. Уникайте
використання непотрібних
пристроїв, що споживають
електроенергію.
Акумулятори не належать до
побутових відходів. Їх потрібно
здати на утилізацію до відповідних
приймальних пунктів.
Якщо автомобіль не
використовується більше ніж
чотири тижні, акумулятор може
розрядитися. Відключіть клему з
негативного виходу акумулятора.

168Догляд за автомобілемПеред підключенням або
відключенням акумулятора
переконайтеся, що запалювання
вимкнено.
Система захисту від розряджання
акумулятора 3 119.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення або збоїв системи
зупинки-запуску.
В автомобілях із системою зупинки- запуску для заміни слід
використовувати тільки
автомобільні акумулятори
відповідного типу. Для заміни
акумулятора рекомендується
звертатися на СТО.
Система зупинки-запуску 3 132.Заряджання автомобільного
акумулятора9 Попередження
У автомобілях із системою
запинки-запуску переконайтеся,
що при використанні зарядного
пристрою напруга заряджання
не перевищує 14,6 В. Вищий
рівень напруги може призвести
до пошкодження
автомобільного акумулятора.
9 Небезпека
Під час зарядження
акумулятора забезпечте
достатній рівень вентиляції.
Накопичення газів, що
виділяються під час зарядження акумулятора, може призвести
до вибуху.
Запуск із зовнішнього джерела
3 194.
Попереджувальна табличка
Значення символів:
● Відсутність іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.

Догляд за автомобілем169● Детальніше див. у Посібнику зексплуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.

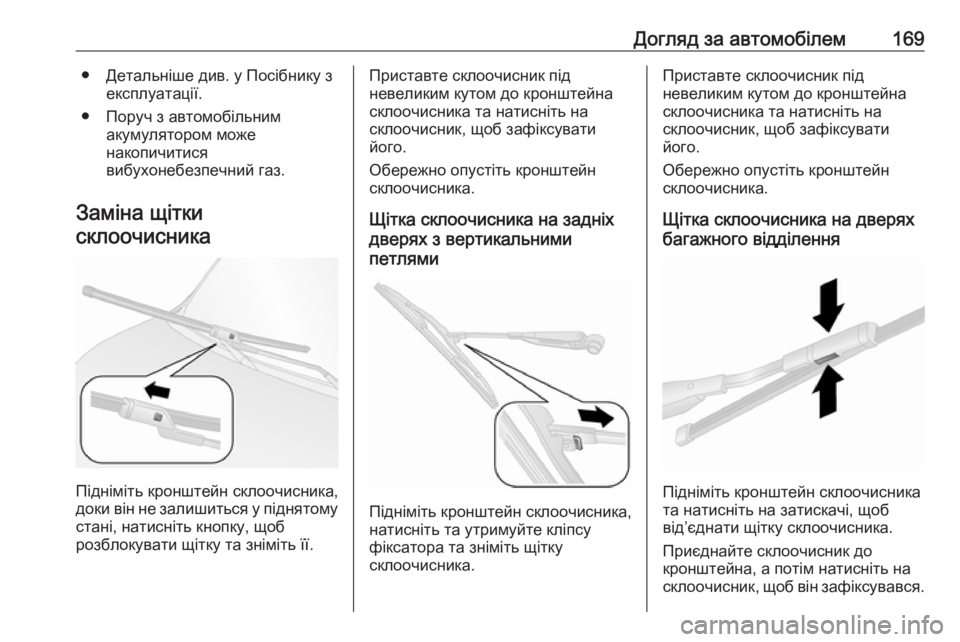

Заміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на задніх
дверях з вертикальними
петлями
Підніміть кронштейн склоочисника,
натисніть та утримуйте кліпсу
фіксатора та зніміть щітку
склоочисника.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на дверях
багажного відділення
Підніміть кронштейн склоочисника
та натисніть на затискачі, щоб
від’єднати щітку склоочисника.
Приєднайте склоочисник до
кронштейна, а потім натисніть на
склоочисник, щоб він зафіксувався.

170Догляд за автомобілемОбережно опустіть кронштейн
склоочисника.Заміна лампи
Вимкніть систему запалення та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу! Забороняється торкатися
скла лампи руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання та перевірте, чи

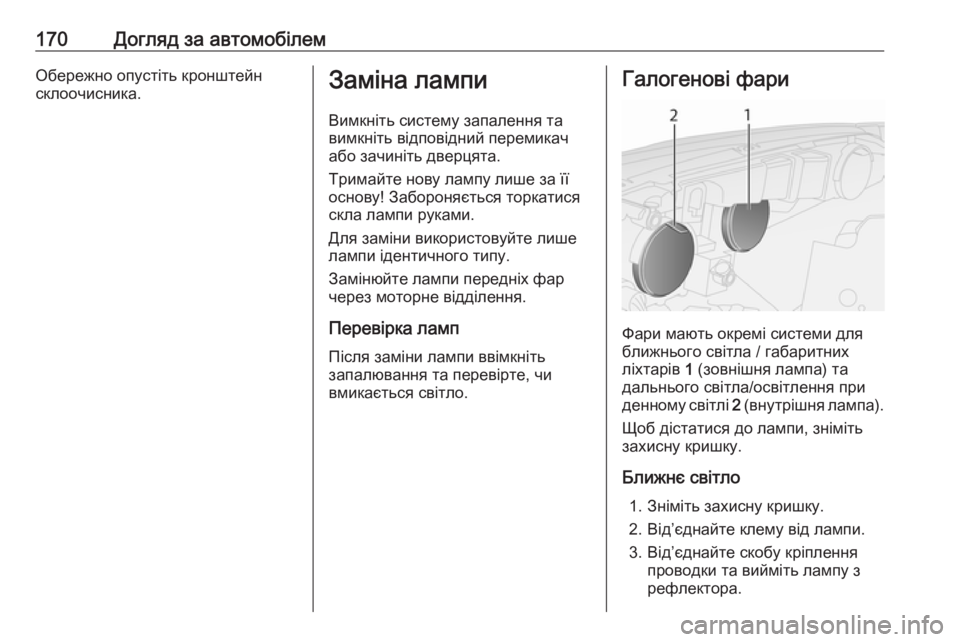

вмикається світло.Галогенові фари
Фари мають окремі системи для
ближнього світла / габаритних
ліхтарів 1 (зовнішня лампа) та
дальнього світла/освітлення при денному світлі 2 (внутрішня лампа).
Щоб дістатися до лампи, зніміть захисну кришку.
Ближнє світло 1. Зніміть захисну кришку.
2. Від’єднайте клему від лампи.
3. Від’єднайте скобу кріплення проводки та вийміть лампу зрефлектора.

Догляд за автомобілем171

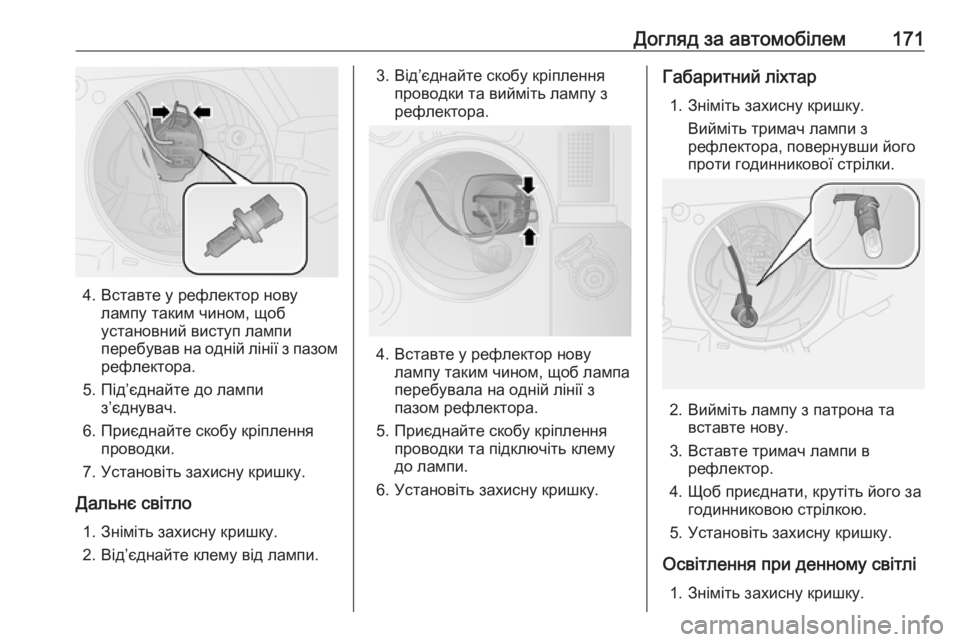

4. Вставте у рефлектор новулампу таким чином, щоб
установний виступ лампи
перебував на одній лінії з пазом
рефлектора.
5. Під’єднайте до лампи з’єднувач.
6. Приєднайте скобу кріплення проводки.
7. Установіть захисну кришку.
Дальнє світло 1. Зніміть захисну кришку.
2. Від’єднайте клему від лампи.
3. Від’єднайте скобу кріплення проводки та вийміть лампу зрефлектора.
4. Вставте у рефлектор нову лампу таким чином, щоб лампа
перебувала на одній лінії з
пазом рефлектора.
5. Приєднайте скобу кріплення проводки та підключіть клему
до лампи.
6. Установіть захисну кришку.
Габаритний ліхтар
1. Зніміть захисну кришку. Вийміть тримач лампи з
рефлектора, повернувши його
проти годинникової стрілки.
2. Вийміть лампу з патрона та вставте нову.
3. Вставте тримач лампи в рефлектор.
4. Щоб приєднати, крутіть його за годинниковою стрілкою.
5. Установіть захисну кришку.
Освітлення при денному світлі 1. Зніміть захисну кришку.

172Догляд за автомобілем
2. Вийміть тримач лампи зрефлектора, повернувши його
проти годинникової стрілки.
3. Вийміть лампу з патрона та вставте нову.
4. Вставте тримач лампи в рефлектор.
5. Щоб приєднати, крутіть його за годинниковою стрілкою.
6. Установіть захисну кришку.
Передній вказівник поворотів 1. Зніміть захисну кришку.2. Вийміть тримач лампи з рефлектора, повернувши його
проти годинникової стрілки.
3. Обережно втисніть лампу в тримач, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.
4. Вставте тримач лампи в рефлектор.
5. Щоб приєднати, крутіть його за годинниковою стрілкою.
6. Установіть захисну кришку.
Протитуманні фари
Заміну лампочок потрібно
проводити на станції технічного обслуговування.
Задні ліхтарі
1. Викрутіть три гвинти кріплення.
2. Зніміть ліхтар у зборі з автомобіля.
3. Від’єднайте клему від тримача лампи.

Догляд за автомобілем173

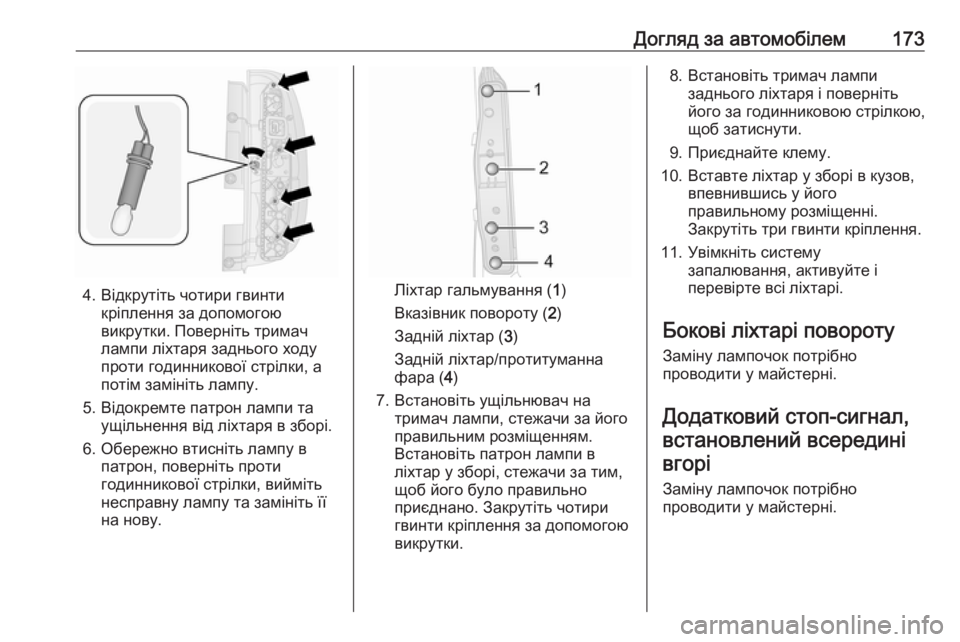

4. Відкрутіть чотири гвинтикріплення за допомогою
викрутки. Поверніть тримач
лампи ліхтаря заднього ходу
проти годинникової стрілки, а
потім замініть лампу.
5. Відокремте патрон лампи та ущільнення від ліхтаря в зборі.
6. Обережно втисніть лампу в патрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.Ліхтар гальмування ( 1)
Вказівник повороту ( 2)
Задній ліхтар ( 3)
Задній ліхтар/протитуманна
фара ( 4)
7. Встановіть ущільнювач на тримач лампи, стежачи за його
правильним розміщенням.
Встановіть патрон лампи в
ліхтар у зборі, стежачи за тим,
щоб його було правильно
приєднано. Закрутіть чотири
гвинти кріплення за допомогою
викрутки.
8. Встановіть тримач лампи заднього ліхтаря і поверніть
його за годинниковою стрілкою,
щоб затиснути.
9. Приєднайте клему.
10. Вставте ліхтар у зборі в кузов, впевнившись у його
правильному розміщенні. Закрутіть три гвинти кріплення.
11. Увімкніть систему запалювання, активуйте і
перевірте всі ліхтарі.
Бокові ліхтарі повороту
Заміну лампочок потрібно
проводити у майстерні.
Додатковий стоп-сигнал,встановлений всередині вгорі
Заміну лампочок потрібно
проводити у майстерні.

174Догляд за автомобілемОсвітлення номерногознака
Багажник
1. Вставте викрутку так, як показано стрілками на малюнку,натисніть збоку та від’єднайте
корпус лампи.
2. Щоб вийняти корпус лампи, поверніть тримач лампи проти
годинникової стрілки. Вийміть
лампу, потягнувши її на себе.
3. Вставте нову лампу.
4. Вставте тримач лампи в патрон
і поверніть за годинниковою
стрілкою
5. Встановіть корпус лампи, стежачи за його правильним
розміщенням.
Задні дверцята
1. Вставте викрутку так, як показано стрілками на малюнку,натисніть вліво та від’єднайте
корпус лампи.
2. Легко натисніть лампу до пружинного затискача та
вийміть її.
3. Вставте нову лампу.
4. Встановіть корпус лампи, стежачи за його правильним
розміщенням.
