2018 MAZDA MODEL MX-5 Manual del propietario (in Spanish)

8–21
Información para el propietario
Recolección/Desecho de equipos viejos/baterías usadas
Información para los usuarios sobre recolección y
desecho de equipos viejos y baterías usadas
Al desechar una batería vieja, consulte la siguiente información.
Información sobre el desecho en la Unión Europea

Los símbolos de cubo de basura con ruedas cruzado en los productos, embalaje, y/o
documentos acompañantes signi¿ ca que los productos electrónicos usados y las baterías
no se deben mezclar con los desechos domiciliarios generales. Para el tratamiento,
recuperación y reciclado correcto de productos viejos y baterías usadas, llévelos a los puntos
de recolección existentes, de acuerdo con las legislación nacional de su país y las Directivas
2006/66/EC.

Desechando estos productos y baterías correctamente, ayudará a la conservación de recursos
valiosos y evitar efectos potencialmente negativos en la salud humana y el medio ambiente
que de lo contrario podrían surgir de la disposición inapropiada de los desechos.

Para más información acerca de la recolección y reciclado de los productos viejos y baterías,
consulte en su municipio, su servicio de recolección de residuos o el punto de ventas donde
compró el producto.
NOTA

Las dos letras inferiores pueden ser usadas en combinación con el símbolo de cubo de
basura con ruedas cruzado. En este caso se cumple con el requerimiento establecido por la
Directiva para el producto químico pertinente.
“Pb” y “Cd” signi¿ can respectivamente plomo y cadmio.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

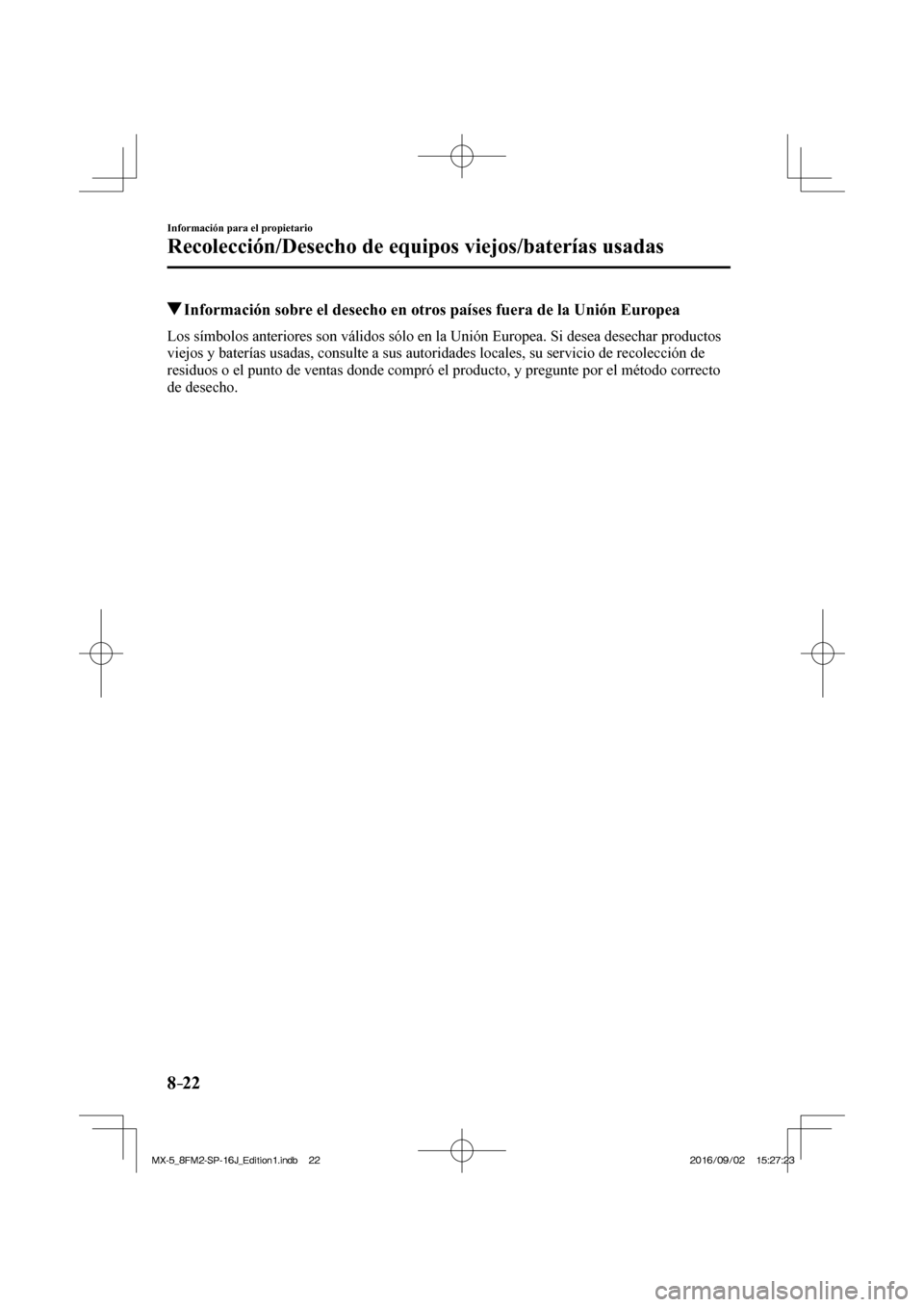

8–22
Información para el propietario
Recolección/Desecho de equipos viejos/baterías usadas
Información sobre el desecho en otros países fuera de la Unión Europea
Los símbolos anteriores son válidos sólo en la Unión Europea. Si desea desechar productos
viejos y baterías usadas, consulte a sus autoridades locales, su servicio de recolección de
residuos o el punto de ventas donde compró el producto, y pregunte por el método correcto
de desecho.

/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

9–1
9Especi¿ caciones
Información técnica acerca de su Mazda.

Número de identi¿ cación ................................................................... 9-2
Etiquetas de información sobre el vehículos ................................ 9-2

Especi¿ caciones .................................................................................. 9-4
Especi¿ caciones ............................................................................ 9-4

Características de personalización ................................................. 9-11
Características de personalización .............................................. 9-11
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

9–2
Especi¿ caciones
Número de identi¿ cación
Etiquetas de información
sobre el vehículos
Número de identi¿ cación del
vehículo (Sudáfrica, Consejo de
Cooperación de Países del Golfo
Arábigo)
El número de identi¿ cación del vehículo
sirve para identi¿ car legalmente a su
vehículo. El número se encuentra escrito
en la placa instalada en el panel en la
parte izquierda del tablero. Esta placa se
puede observar con facilidad a través del
parabrisas.


Placa de modelo

Número de chasis/Número de
identi¿ cación del vehículo
(Irlanda, Reino Unido)
Número del chasis
Abra la cubierta indicada en la ¿ gura para
veri¿ car el número de chasis.


Número de identi¿ cación del vehículo


/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

9–3
Especi¿ caciones
Número de identi¿ cación
Etiqueta de información sobre el
control de emisiones del vehículo
(Filipinas)

Etiqueta de presión de aire de los
neumáticos
Modelo con volante a la izquierda


Modelo con volante a la derecha


Número del motor

Adelante

Placa de conformidad (Consejo de
Cooperación de Países del Golfo
Arábigo)
Los año y mes de producción son
indicados en esta placa.



/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

9–4
Especi¿ caciones
Especi¿ caciones
E s p e c i¿ caciones
Motor
Item Especi¿ cación
SKYACTIV-G 1.5 SKYACTIV-G 2.0
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 74,5 × 85,8 mm 83,5 × 91,2 mm
Cilindrada 1.496 ml 1.998 ml
Tasa de compresión 13,0



Consejo de Cooperación de Países del Golfo Arábigo
Item Especi¿ cación
Modelo con capota Modelo con fastback retráctil
Potencia/revoluciones máximas del motor 118 kW/6.000 rpm 118 kW/6.000 rpm
Torque/revoluciones máximas del motor 200 N·m/4.600 rpm 200 N·m/4.600 rpm
Velocidad máxima 198 km/h 194 km/h

Sistema eléctrico
Item Clasi¿ cación
Batería N-55 (S) *1
12V-45Ah/20HR *2
Número de bujías de encendido Bujía de encendido
genuina Mazda
*3 PE5R-18-110 ó PE5S-18-110
*1 N-55 (S) fueron diseñados para el sistema i-stop (FOR STOP & START)/sistema i-ELOOP. Sólo N-55 (S)
deben ser usados para asegurarse el correcto funcionamiento del sistema i-stop (FOR STOP & START)/sistema
i-ELOOP. Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda para más detalles.
*2 No apto para sistema i-stop/sistema i-ELOOP.
*3 Las bujías de encendido proveen al SKYACTIV-G un rendimiento óptimo. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda para más detalles.


PRECAUCION
Al limpiar las bujías de iridium, no use un cepillo de alambre. Las partículas ¿ nas que
revisten a la aleación de iridium las puntas de platino se podrían dañar.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

9–5
Especi¿ caciones
Especi¿ caciones
Lubricantes recomendados
Lubricante Clasi¿ cación
Europa Excepto Europa
Aceite de motor
*1 Aceites recomendados
*2 Calidad del aceite
Aceite original Mazda Supra 0W-20
API SG/SH/SJ/SL/SM/SN ó
ILSAC GF-II/GF-III/GF-IV/GF-V Aceite original Mazda Ultra 5W-30
Calidad de aceite alternativa
*3
API SL/SM/SN ó
ACEA A3/A5 0W-20
5W-30
Refrigerante Tipo FL-22
Aceite de la transmisión
manual Aceite de cambios de larga vida original de Mazda IS
*4
Líquido de transmisión
automática JWS3309
Aceite de diferencial trasero Aceite de cambios hipoide de larga vida Mazda SG1
Líquido de frenos y embrague SAE J1703 ó FMVSS116 DOT-3 ó DOT-4
*1 Consulte la sección Aceite recomendado en la página 6-19 .
No use aceites que no cumplan con las especi¿ caciones o requerimientos anteriores. El uso de aceites
inapropiados puede dañar el motor y dejarlo sin cobertura de la garantía de Mazda.
*2 Los aceites originales de Mazda son diseñados/probados especialmente para los respectivos motores. Para el
óptimo rendimiento le recomendamos usar aceites originales de Mazda en todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se pueden usar aceites de motor alternativos
que cumplan con la especi¿ cación indicada.
*4 El aceite de cambios de larga vida original de Mazda IS es un aceite superior para la sensación de cambio ideal.
Se recomienda usar el aceite de cambios de larga vida original de Mazda IS.
Si no se puede adquirir el aceite de cambios de larga vida original de Mazda IS, use un aceite estándar (Servicio
API GL-4 (SAE 75W-90)). Sin embargo, cambiar a muy baja temperatura puede resultar difícil.


/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

9–6
Especi¿ caciones
Especi¿ caciones
Capacidad de carga

(Cantidades aproximadas)
Item Capacidad
Aceite de
motor Con cambio del ¿ ltro de aceite 4,3 litros
Sin cambio del ¿ ltro de aceite 4,1 litros
Refrigerante SKYACTIV-G 1.5 Modelo con volante a la izquierda 5,6 litros
Modelo con volante a la derecha 5,8 litros
SKYACTIV-G 2.0 Transmisión
manual Modelo con volante a la izquierda 6,0 litros
Modelo con volante a la derecha 6,2 litros
Transmisión
automática Saudi Arabia 6,2 litros
Modelo con volante a la derecha 6,0 litros
Excepto anteriores 5,9 litros
Aceite de la transmisión manual 2,0 litros
Líquido de transmisión automática 7,2 litros
Aceite de diferencial trasero 0,6 litro
Tanque de combustible 45,0 litros
V e r i¿ que siempre los niveles de aceite y líquidos con la varilla indicadora o las marcas en
los depósitos.

Dimensiones
Item Especi¿ cación del vehículo
Modelo con capota Modelo con fastback
retráctil
Largo total 3.915 mm 3.915 mm
Ancho total 1.735 mm 1.735 mm
Altura total Vehículo con ruedas de 16
pulgadas 1.225 mm 1.230 mm
Vehículo con ruedas de 17
pulgadas 1.230 mm 1.235 mm
Banda de rodamiento delantera 1.495 mm 1.495 mm
Banda de rodamiento trasera 1.505 mm 1.505 mm
Distancia entre ejes 2.310 mm 2.310 mm

/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD
