2018 MAZDA MODEL CX-5 ESP

Interruptor da Ignição
tPosições do Botão de Arranque do
Motor
O sistema opera apenas quando a chave
está dentro da gama operacional.
Cada vez que o botão de arranque do
motor é pressionado, a ignição é comutada
pela ordem off, ACC e ON. Pressionando
novamente o botão de arranque do motor a
partir da posição ON irá desligar a ignição.
Luz indicadora
Botão de arranque
do motor
NOTA
•O motor é ligado pressionando o botão
de arranque do motor ao mesmo tempo
que o pedal da embraiagem (caixa de
velocidades manual) ou o pedal dos
travões (caixa de velocidades
automática). Para comutar a ignição,
pressione o botão de arranque do motor
sem pressionar o pedal.
•Não deixe o interruptor da ignição na
posição ON se o motor não estiver ligado.
Caso contrário, poderá descarregar a
bateria. Se a ignição for deixada na posição
ACC (Para veículos com caixa de
velocidades automática, alavanca de
velocidades na posição P e a ignição na
posição ACC), a ignição desliga
automaticamente após cerca de 25 minutos.
Off
A alimentação aos dispositivos elétricos e
a luz indicadora do botão de arranque do
motor (âmbar) são desligadas.
Nesta posição o volante está bloqueado.
AV I S O
Antes de abandonar o banco do condutor,
coloque o interruptor da ignição na
posição off, acione o travão de
estacionamento e coloque a alavanca de
velocidades na posição P (caixa de
velocidades automática) ou na posição 1
ou R (caixa de velocidades manual):
É perigoso abandonar o banco do
condutor sem colocar a ignição na posição
off, acionar o travão de estacionamento e
colocar a alavanca de velocidades na
posição P (caixa de velocidades
automática) ou na posição 1 ou R (caixa de
velocidades manual). O veículo poderá
mover-se inesperadamente e resultar num
acidente.
Adicionalmente, se tiver intenção de
abandonar o veículo mesmo que seja por
um curto período de tempo, é importante
desligar a ignição, caso contrário, se deixar
noutra posição irá desativar alguns
sistemas de segurança do veículo e
descarregar a bateria.
Durante a Condução
Arranque/Paragem do Motor
4-4

NOTA
•O motor não poderá ser ligado
exceto se o pedal da embraiagem
(caixa de velocidades manual) ou o
pedal dos travões (caixa de
velocidades manual) for pressionado
totalmente.
•Se existir uma avaria no botão de
arranque do motor, a respetiva luz
indicadora (âmbar) pisca. Neste
caso, o motor poderá ligar, contudo,
solicite a inspeção do veículo num
reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
•Se a luz indicadora do botão de
arranque do motor (verde) não ligar,
efetue a operação novamente a
partir do início. Se não ligar,
inspecione o veículo num reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.
•Para comutar a posição da ignição
sem ligar o motor, efetue as
seguintes operações depois da luz
indicadora do botão de arranque do
motor (verde) acender.
1. Liberte o pedal da embraiagem
(caixa de velocidades manual)
ou o pedal dos travões (caixa de
velocidades automática).
2. Pressione o botão de arranque
do motor para comutar a
posição da ignição. A ignição
comuta pela ordem ACC, ON e
off cada vez que o botão do
motor de arranque é
pressionado. Para voltar a
comutar a posição da ignição,
efetue a operação a partir do
início.
tOperação de Emergência para Ligar
o Motor
Se a luz avisadora KEY (vermelha) ligar
ou a luz indicadora do botão de arranque
do motor (amber) piscar, isto poderá
indicar a impossibilidade de arranque do
motor através do método normal (para
veículos com painel de instrumentos do
tipo A (página 4-49), as mensagens são
indicadas no painel de instrumentos).
Solicite a inspeção do seu veículo num
reparador qualificado, recomendamos um
Reparador Autorizado Mazda. Se isto
acontecer, o motor poderá ser ligado
forçosamente. Pressione e mantenha
pressionado o botão de arranque do motor
até o motor ligar. São necessários outros
procedimentos para ligar o motor como,
por exemplo, possuir a chave no interior
do habitáculo e pressionar o pedal da
embraiagem (caixa de velocidades
manual) ou o pedal dos travões (caixa de
velocidades automática).
Durante a Condução
Arranque/Paragem do Motor
4-11

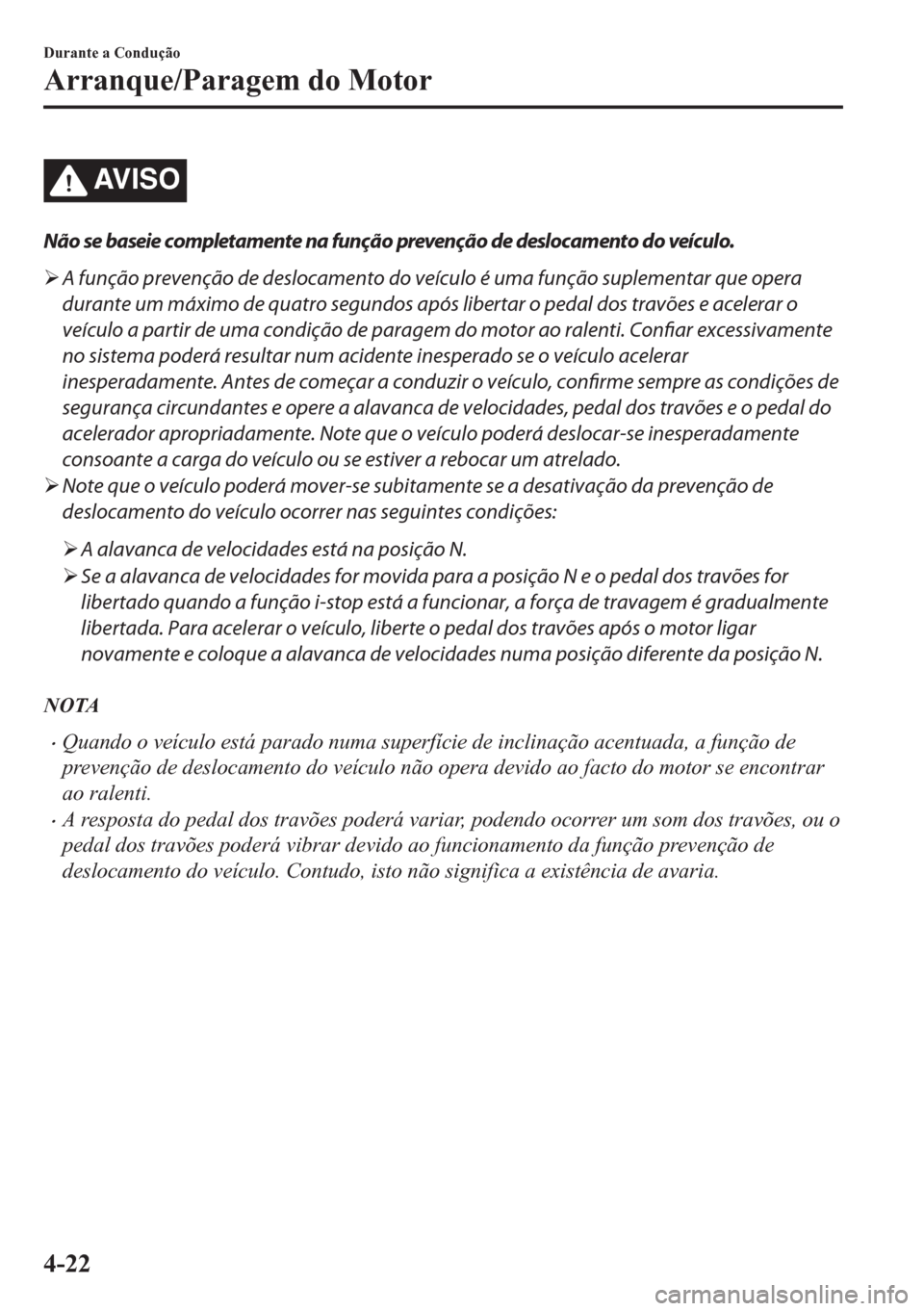

AV I S O
Não se baseie completamente na função prevenção de deslocamento do veículo.
¾A função prevenção de deslocamento do veículo é uma função suplementar que opera
durante um máximo de quatro segundos após libertar o pedal dos travões e acelerar o
veículo a partir de uma condição de paragem do motor ao ralenti. Confiar excessivamente
no sistema poderá resultar num acidente inesperado se o veículo acelerar
inesperadamente. Antes de começar a conduzir o veículo,
confirme sempre as condições de
segurança circundantes e opere a alavanca de velocidades, pedal dos travões e o pedal do
acelerador apropriadamente. Note que o veículo poderá deslocar-se inesperadamente
consoante a carga do veículo ou se estiver a rebocar um atrelado.
¾Note que o veículo poderá mover-se subitamente se a desativação da prevenção de
deslocamento do veículo ocorrer nas seguintes condições:
¾A alavanca de velocidades está na posição N.
¾Se a alavanca de velocidades for movida para a posição N e o pedal dos travões for
libertado quando a função i-stop está a funcionar, a força de travagem é gradualmente
libertada. Para acelerar o veículo, liberte o pedal dos travões após o motor ligar
novamente e coloque a alavanca de velocidades numa posição diferente da posição N.
NOTA
•Quando o veículo está parado numa superfície de inclinação acentuada, a função de
prevenção de deslocamento do veículo não opera devido ao facto do motor se encontrar
ao ralenti.
•A resposta do pedal dos travões poderá variar, podendo ocorrer um som dos travões, ou o
pedal dos travões poderá vibrar devido ao funcionamento da função prevenção de
deslocamento do veículo. Contudo, isto não significa a existência de avaria.
Durante a Condução
Arranque/Paragem do Motor
4-22

tMonitor da Manutenção
Ao ligar o Monitor da Manutenção, serão
indicados os seguintes avisos da
manutenção programada.
•Manutenção Programada
•Rotação dos Pneus
•Mudança do Óleo
Para o método de configuração e
indicações para o monitor da manutenção,
consulte Monitor da Manutenção.
Consulte Monitor da Manutenção na
página 6-13.
O monitor da manutenção indica a
informação quando a ignição é colocada
na posição ON.
NOTA
Esta função fica inoperacional quando o
veículo estiver em movimento.
Indicação de mensagem
Quando o tempo ou a distância restante se
aproximar de zero, será indicada uma
mensagem cada vez que a ignição é
colocada na posição ON.
Manutenção
Prevista para
Breve
NOTA
•Se algum dos botões INFO for
pressionado durante a indicação de uma
mensagem, esta não será mais indicada
na próxima vez que a ignição for ligada.
•Após a realização da manutenção do
veículo e a colocação do tempo/
distância restante a zeros, a mensagem
para o próximo período de manutenção
será indicada quando o tempo/distância
restante para o próximo período de
manutenção se aproximar de 0
(indicado quando o motor é ligado).
•Se existirem várias mensagens, serão
indicadas de acordo com a respetiva
ordem.
•Se as Mensagens estiverem definidas
como OFF, estas não serão indicadas.
Durante a Condução
Painel de Instrumentos e Indicadores
4-42

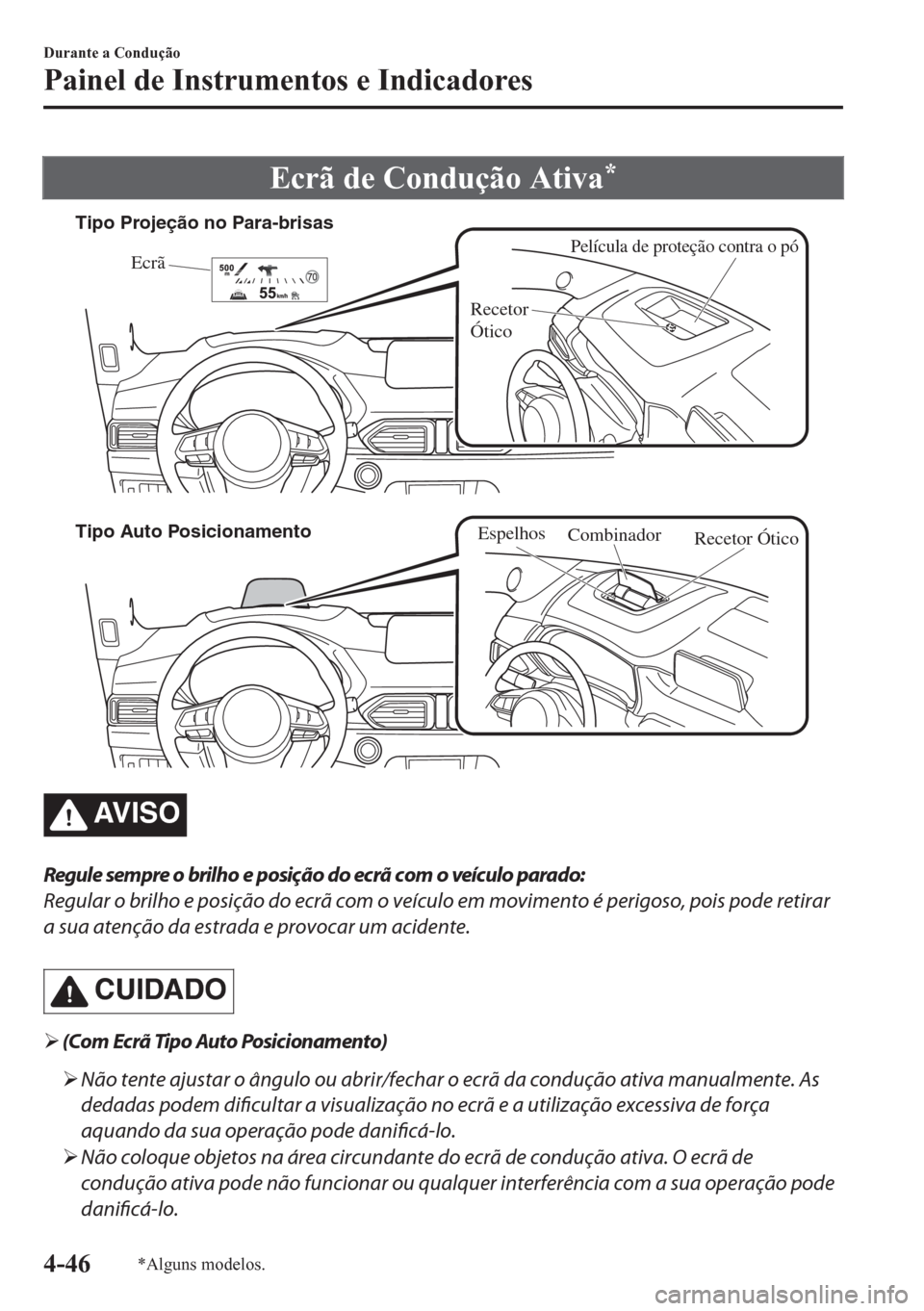

Ecrã de Condução Ativa*
Película de proteção contra o póEcrã
Recetor
Ótico Tipo Projeção no Para-brisas
Tipo Auto Posicionamento
Combinador
Recetor Ótico
Espelhos
AV I S O
Regule sempre o brilho e posição do ecrã com o veículo parado:
Regular o brilho e posição do ecrã com o veículo em movimento é perigoso, pois pode retirar
a sua atenção da estrada e provocar um acidente.
CUIDADO
¾(Com Ecrã Tipo Auto Posicionamento)
¾Não tente ajustar o ângulo ou abrir/fechar o ecrã da condução ativa manualmente. As
dedadas podem
dificultar a visualização no ecrã e a utilização excessiva de força
aquando da sua operação pode danificá-lo.
¾Não coloque objetos na área circundante do ecrã de condução ativa. O ecrã de
condução ativa pode não funcionar ou qualquer interferência com a sua operação pode
danificá-lo.
Durante a Condução
Painel de Instrumentos e Indicadores
4-46*Alguns modelos.

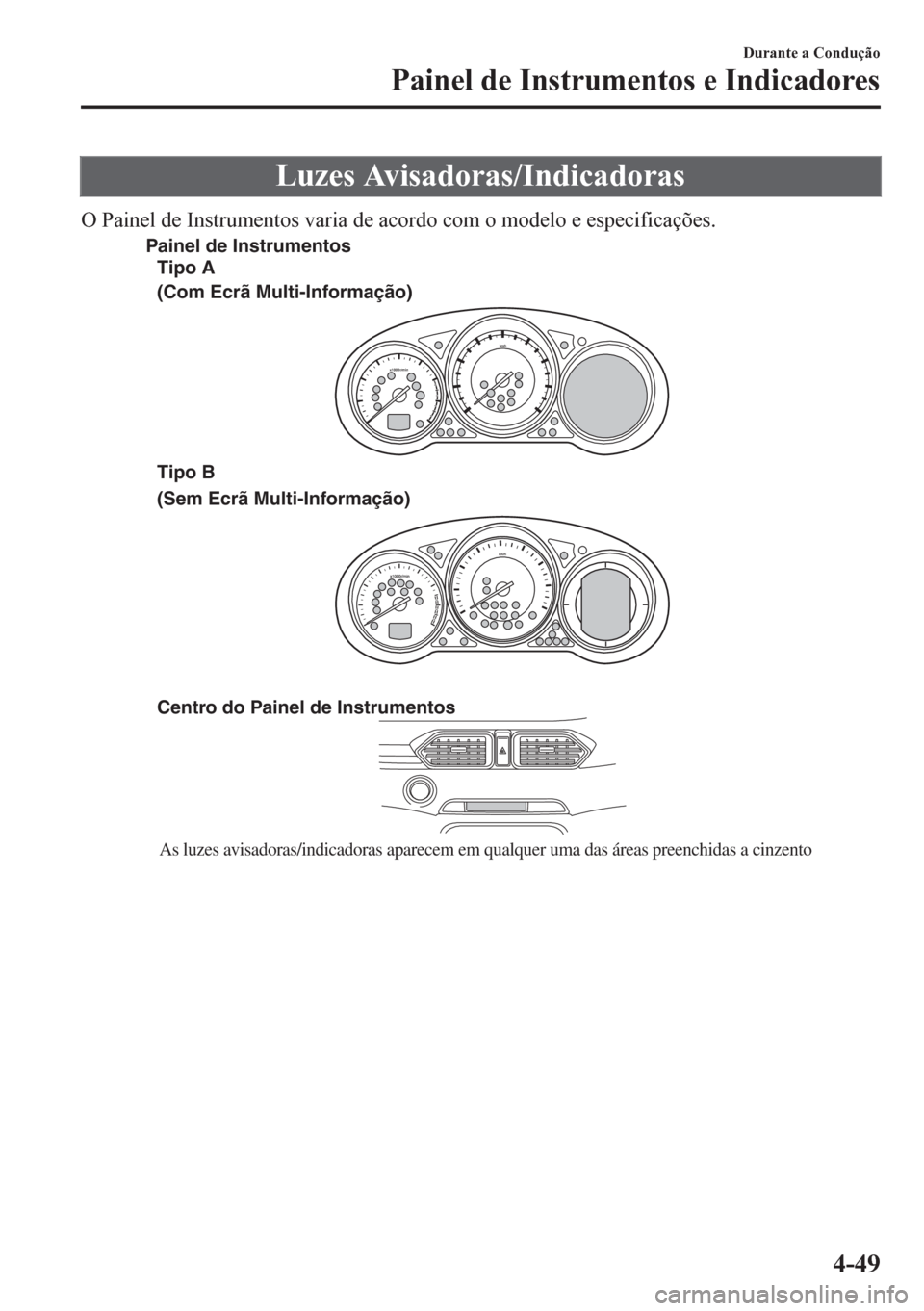

Luzes Avisadoras/Indicadoras
O Painel de Instrumentos varia de acordo com o modelo e especificações.
Centro do Painel de Instrumentos
As luzes avisadoras/indicadoras aparecem em qualquer uma das áreas preenchidas a cinzento
Tipo A
(Com Ecrã Multi-Informação)
(Sem Ecrã Multi-Informação) Painel de Instrumentos
Tipo B
Durante a Condução
Painel de Instrumentos e Indicadores
4-49

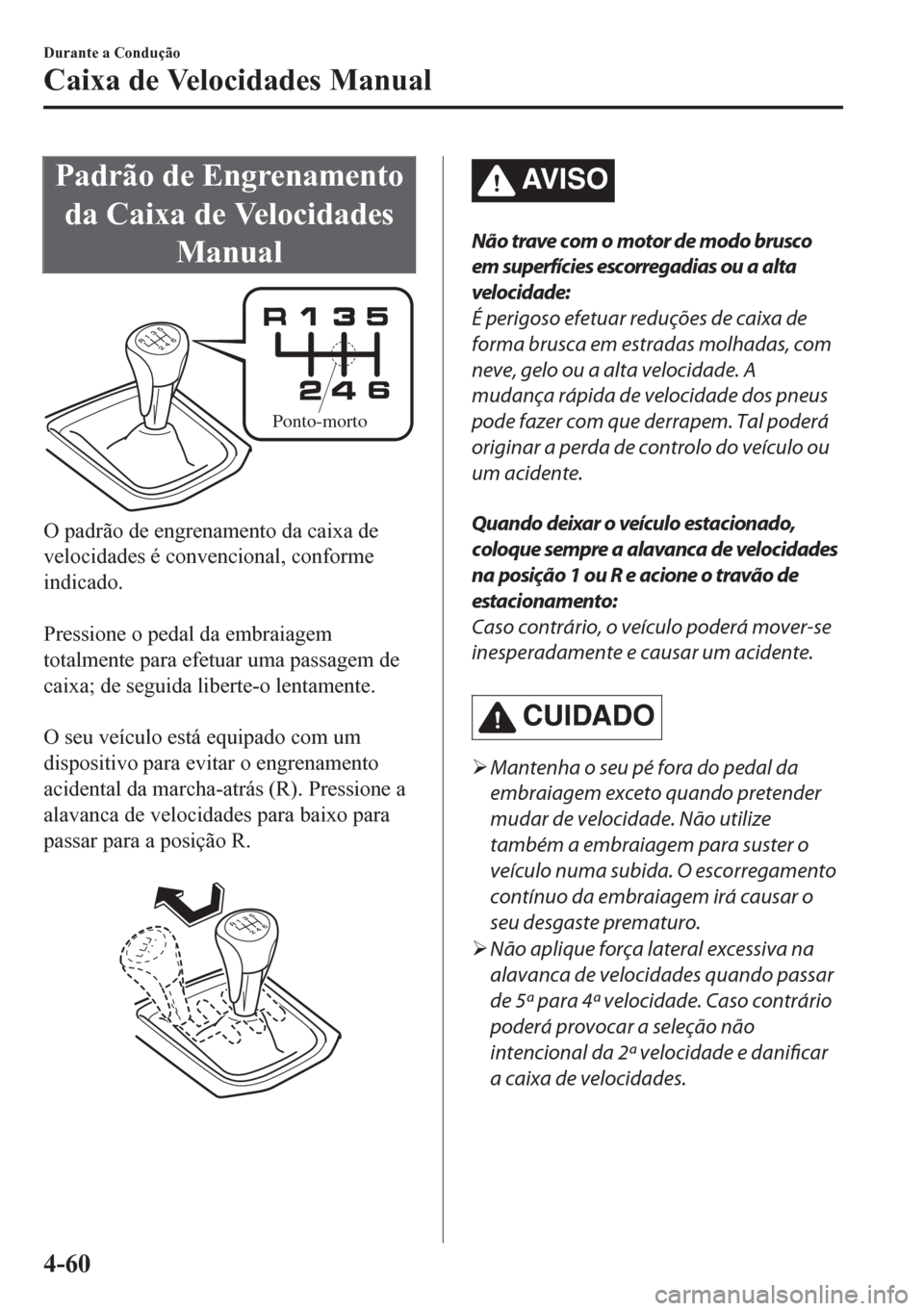

Padrão de Engrenamento
da Caixa de Velocidades
Manual
Ponto-morto
O padrão de engrenamento da caixa de
velocidades é convencional, conforme
indicado.

Pressione o pedal da embraiagem
totalmente para efetuar uma passagem de
caixa; de seguida liberte-o lentamente.

O seu veículo está equipado com um
dispositivo para evitar o engrenamento
acidental da marcha-atrás (R). Pressione a
alavanca de velocidades para baixo para
passar para a posição R.

AV I S O
Não trave com o motor de modo brusco
em superfícies escorregadias ou a alta
velocidade:
É perigoso efetuar reduções de caixa de
forma brusca em estradas molhadas, com
neve, gelo ou a alta velocidade. A
mudança rápida de velocidade dos pneus
pode fazer com que derrapem. Tal poderá
originar a perda de controlo do veículo ou
um acidente.
Quando deixar o veículo estacionado,
coloque sempre a alavanca de velocidades
na posição 1 ou R e acione o travão de
estacionamento:
Caso contrário, o veículo poderá mover-se
inesperadamente e causar um acidente.
CUIDADO
¾Mantenha o seu pé fora do pedal da
embraiagem exceto quando pretender
mudar de velocidade. Não utilize
também a embraiagem para suster o
veículo numa subida. O escorregamento
contínuo da embraiagem irá causar o
seu desgaste prematuro.
¾Não aplique força lateral excessiva na
alavanca de velocidades quando passar
de 5ª para 4ª velocidade. Caso contrário
poderá provocar a seleção não
intencional da 2ª velocidade e danificar
a caixa de velocidades.
Durante a Condução
Caixa de Velocidades Manual
4-60

Gamas da Caixa de
Velocidades
•A indicação da posição da alavanca de
velocidades no painel de instrumentos
liga.
Consulte Luzes Avisadoras/Indicadoras
na página 4-49.
•A alavanca de velocidades deverá estar
na posição P ou N para operar o motor
de arranque.
P (Estacionamento)
Na posição P, a caixa de velocidades fica
bloqueada e previne a rotação das rodas
dianteiras.
AV I S O
Coloque sempre a alavanca de velocidades
na posição P e acione o travão de
estacionamento:
É perigoso imobilizar o veículo colocando
apenas a alavanca de velocidades na
posição P, sem acionar o travão de
estacionamento. Se a caixa de velocidades
na posição P não suportar o veículo, este
poderá mover-se inesperadamente e
causar um acidente.
CUIDADO
¾Colocar a alavanca de velocidades na
posição P, N ou R enquanto o veículo
está em movimento pode danificar a
caixa de velocidades.
¾Engrenar uma velocidade ou a
marcha-atrás quando o regime do
motor é superior ao ralenti, pode
danificar a caixa de velocidades.
R (Marcha-atrás)
Na posição R, o veículo move-se apenas
para trás. É necessário imobilizar o
veículo antes de mover a alavanca de
velocidades para ou da posição R, com
exceção da situação explicada em
Patinagem das Rodas (página 3-69).
NOTA
(Com sistema de sensores de
estacionamento)
Quando a alavanca das velocidades é
colocada na posição R com a ignição
ligada, o sistema de sensores de
estacionamento é ativado e ouve-se um
sinal sonoro.
Consulte Sistema de Sensores de
Estacionamento na página 4-302.
N (Ponto-morto)
Na posição N, as rodas e a caixa de
velocidades não estão bloqueadas. O
veículo movimentar-se-á livremente numa
estrada com o mais pequeno declive,
exceto se o travão de estacionamento ou
os travões estiverem aplicados.
AV I S O
Se o regime do motor for superior ao
ralenti, não passe da posição N ou P para
uma velocidade de marcha:
É perigoso passar da posição N ou P para
uma velocidade de marcha quando o
regime do motor for superior ao ralenti. Se
esta operação for efetuada, o veículo pode
mover-se repentinamente, causando um
acidente ou ferimentos graves.
Durante a Condução
Caixa de Velocidades Automática
4-65
