2018 JEEP RENEGADE klimatizace

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOUobr. 163
SPOTŘEBIČE POJISTKA AMPÉRY
Elektrický ovládač předního okna (strana spolucestujícího) F33 20
Elektrické ovládání předního okna (strana řidiče) F34 20
Napájení systému
Uconnect™klimatizace, alarm, elektrické sklápění vnějších zpětných
zrcátek, systém EOBD, USB portF36 15
Zařízení Safe Lock (odemknutí dveří na straně řidiče – je-li ve
výbavě)/odemknutí dveří/centrální zamknutí/elektrické
odemknutí víka zavazadlového prostoruF38 20
Čerpadlo ostřikovače čelního / zadního skla F43 20
Levé zadní elektrické ovládání okna F47 20
Pravé zadní elektrické ovládání okna F48 20
Zapalovač cigaret (je-li ve výbavě) F94 15
203

SYSTÉM PŘERUŠENÍ
DODÁVKY PALIVA
173)
Zasahuje při nárazu a způsobí:přerušení dodávky paliva s následným
zhasnutím motoru;
automatické odemčení dveří;rozsvícení vnitřních světel;vypnutí ventilace klimatizace;rozsvícení výstražných světel (pro
vypnutí světel proveďte níže uvedený
postup „reset“).
U některých verzí je zásah systému
signalizován upozorněním na displeji. Na
displeji se zobrazí upozornění pro řidiče i
v případě poruchy systému.
UPOZORNĚNÍ Pečlivou prohlídkou
vozidla se ujistěte, zda neuniká palivo
např. v motorovém prostoru, ve spodku
vozidla nebo u nádrže. Po nárazu
otočte přepněte zapalování na STOP,
aby nevybila baterie.
Reset
Pro obnovení řádného fungování vozidla
postupujte takto (tento postup je nutno
zahájit a dokončit do jedné minuty):
přepněte zapalování na MAR;zapněte pravá směrová světla, pak levá
směrová světla a ještě jednou pravá
a levá směrová světla;
pak vypněte levá směrová světla;přepněte zapalování na STOP;přepněte zapalování na MAR.
Verze LPG
Při nárazu vozidla se okamžitě přeruší
přívod benzínu, uzavřou se pojistné
elektromagnetické ventily LPG a přeruší
se vstřikování: motor zhasne.
POZOR
173)Jestliže po nárazu ucítíte zápach
paliva nebo zjistíte únik paliva z palivové
soustavy, systém nezapínejte: nebezpečí
požáru.
ODBLOKOVÁNÍ PÁKY
AUTOMATICKÉ
PŘEVODOVKY
Při závadě vyřaďte řadicí páku převodovky
z polohy P (parkování) takto:
vypněte motor a zapněte elektrickou
parkovací brzdu;
Verze s řízením vlevo: zvedněte nahoru
obložení A obr. 181 řadicí páky, aby se
zpřístupnil otvor B obr. 182.Verze
s řízením vpravo: zvedněte nahoru
obložení A obr. 181 řadicí páky
a vyndejte osazení zatažením zevnitř
oběma rukama (osazení je přístupné po
zvednutí obložení), aby se zpřístupnil
otvor B obr. 182;
181J0A0963C
217

MOTOROVÝ OLEJ
179)84)
Zkontrolujte, zda se hladina oleje nachází
mezi značkami MIN a MAX na měrce A.
Jestliže se hladina oleje nachází u značky
nebo pod značkou MIN, doplňte olej
plnicím otvorem B po značku MAX.
Vytáhněte měrku A hladiny motorového
oleje, očistěte ji utěrkou, která nepouští
vlákna, a zasuňte ji zpět. Zkontrolujte,
zda je hladina motorového oleje mezi
značkami MIN a MAX na měrce.
Spotřeba motorového oleje
85)4)
Motor spotřebuje asi 400 gramů oleje na
1000 km. V prvním období provozu lze
spotřebu oleje považovat za
stabilizovanou teprve po ujetí prvních
5 000 - 6 000 km.
CHLADICÍ KAPALINA MOTORU
180)86)
Při nedostatečné hladině vyšroubujte
uzávěr C nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
KAPALINA DO OSTŘIKOVAČŮ
ČELNÍHO/ZADNÍHO OKNA
181) 182)
Při nedostatečné hladině vyšroubujte
uzávěr D nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
BRZDOVÁ KAPALINA
183) 184)87)
Zkontrolujte, zda je kapalina na
maximální hladině. Jestliže není hladina
dostatečná, vyšroubujte uzávěr E nádržky
a doplňte ji kapalinou uvedenou
v kapitole "Technické údaje".
OLEJ DO OVLÁDACÍHO SYSTÉMU
AUTOMATICKÉ PŘEVODOVKY /
AUTOMATICKÉ PŘEVODOVKY
S DVOJITOU SPOJKOU
5)
Oleje převodovky si nechávejte vyměnit
výhradně u autorizovaného servisu Jeep.
BATERIE
185) 186) 187) 188)6)
Do baterie není nutno doplňovat
elektrolyt destilovanou vodou. Nicméně
je nezbytné nechat pravidelně kontrolovat
účinnost baterie u autorizovaného servisu
Jeep.
UPOZORNĚNÍ Po odpojení baterie je
třeba posilovač řízení inicializovat, což
kontrolka
signalizuje rozsvícením
na přístrojové desce. Pro provedení
tohoto postupu otočte volantem
z jedné koncové polohy na druhou
nebo jen ujeďte asi sto metrů v přímém
směru.
UPOZORNĚNÍ Baterie ponechaná
příliš dlouho ve stavu vybití pod 50 %
se poškodí a sníží se její kapacita
a výkon při startování motoru.
ÚDRŽBA KLIMATIZACE
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc asi
na 10 minut. Před letním obdobím
nechejte klimatizaci zkontrolovat
v autorizovaném servisu Jeep.
POZOR
177)Při jakékoli práce v motorovém
prostoru nekuřte, protože by se zde mohly
vyskytovat plyny a hořlavé výpary:
nebezpečí požáru.
247

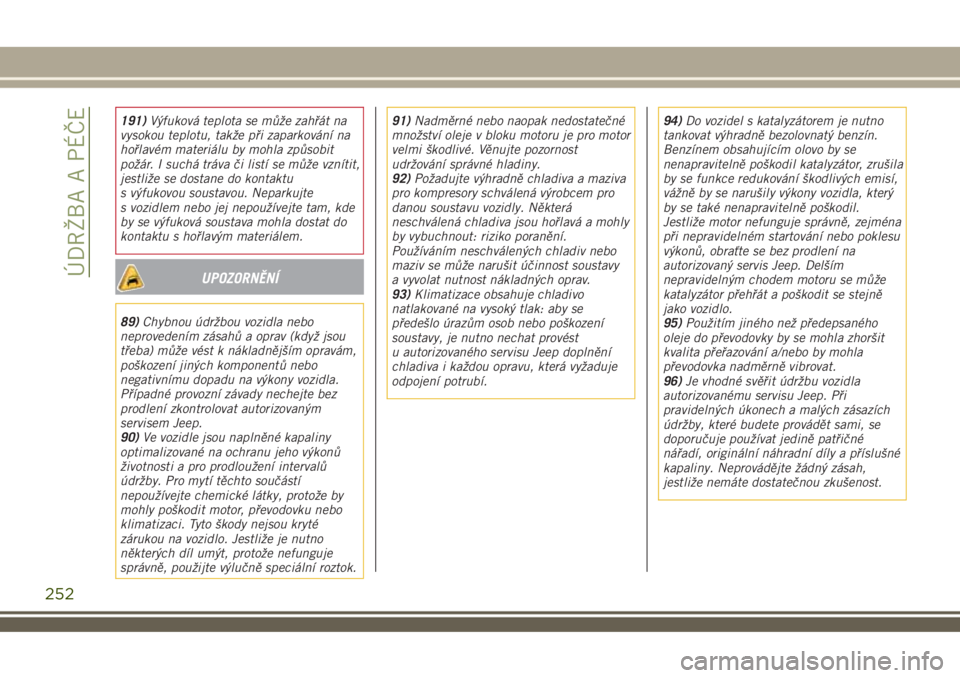

191)Výfuková teplota se může zahřát na
vysokou teplotu, takže při zaparkování na
hořlavém materiálu by mohla způsobit
požár. I suchá tráva či listí se může vznítit,
jestliže se dostane do kontaktu
s výfukovou soustavou. Neparkujte
s vozidlem nebo jej nepoužívejte tam, kde
by se výfuková soustava mohla dostat do
kontaktu s hořlavým materiálem.
UPOZORNĚNÍ
89)Chybnou údržbou vozidla nebo
neprovedením zásahů a oprav (když jsou
třeba) může vést k nákladnějším opravám,
poškození jiných komponentů nebo
negativnímu dopadu na výkony vozidla.
Případné provozní závady nechejte bez
prodlení zkontrolovat autorizovaným
servisem Jeep.
90)Ve vozidle jsou naplněné kapaliny
optimalizované na ochranu jeho výkonů
životnosti a pro prodloužení intervalů
údržby. Pro mytí těchto součástí
nepoužívejte chemické látky, protože by
mohly poškodit motor, převodovku nebo
klimatizaci. Tyto škody nejsou kryté
zárukou na vozidlo. Jestliže je nutno
některých díl umýt, protože nefunguje
správně, použijte výlučně speciální roztok.91)Nadměrné nebo naopak nedostatečné
množství oleje v bloku motoru je pro motor
velmi škodlivé. Věnujte pozornost
udržování správné hladiny.
92)Požadujte výhradně chladiva a maziva
pro kompresory schválená výrobcem pro
danou soustavu vozidly. Některá
neschválená chladiva jsou hořlavá a mohly
by vybuchnout: riziko poranění.
Používáním neschválených chladiv nebo
maziv se může narušit účinnost soustavy
a vyvolat nutnost nákladných oprav.
93)Klimatizace obsahuje chladivo
natlakované na vysoký tlak: aby se
předešlo úrazům osob nebo poškození
soustavy, je nutno nechat provést
u autorizovaného servisu Jeep doplnění
chladiva i každou opravu, která vyžaduje
odpojení potrubí.94)Do vozidel s katalyzátorem je nutno
tankovat výhradně bezolovnatý benzín.
Benzínem obsahujícím olovo by se
nenapravitelně poškodil katalyzátor, zrušila
by se funkce redukování škodlivých emisí,
vážně by se narušily výkony vozidla, který
by se také nenapravitelně poškodil.
Jestliže motor nefunguje správně, zejména
při nepravidelném startování nebo poklesu
výkonů, obraťte se bez prodlení na
autorizovaný servis Jeep. Delším
nepravidelným chodem motoru se může
katalyzátor přehřát a poškodit se stejně
jako vozidlo.
95)Použitím jiného než předepsaného
oleje do převodovky by se mohla zhoršit
kvalita přeřazování a/nebo by mohla
převodovka nadměrně vibrovat.
96)Je vhodné svěřit údržbu vozidla
autorizovanému servisu Jeep. Při
pravidelných úkonech a malých zásazích
údržby, které budete provádět sami, se
doporučuje používat jedině patřičné
nářadí, originální náhradní díly a příslušné
kapaliny. Neprovádějte žádný zásah,
jestliže nemáte dostatečnou zkušenost.
252
ÚDRŽBA A PÉČE

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v tabulce byly stanoveny homologačními zkouškami předepsanými příslušnými směrnicemi
Evropské unie.
UPOZORNĚNÍ Typologie trasy, dopravní situace, atmosférické podmínky, styl jízdy, celkový stav vozidla, verze a výbava
spotřebičů, používání klimatizace, zatížení vozidla, instalace střešního nosiče a ostatní podmínky, které zhoršují
aerodynamiku vozidla nebo odpor vzduchu ovlivňují hodnoty spotřeby, které se mohou lišit od stanovených. Spotřeba paliva
se usadí až po ujetí 3 000 km.
SPOTŘEBY PODLE PLATNÉ EVROPSKÉ SMĚRNICE (litry na 100 km)
Verze Po městě Mimo město Kombinovaný
1.4 T-Jet 120 k benzín/LPG9,4(****)/ 12,4(*****)5,4(****)/ 7,2(*****)6,9(****)/ 9,1(*****)
1.4 Turbo Multi Air 136/140 k7,6 5,1 6,0
1.4 Turbo Multi Air 136/140 k
(*)7,4 5,0 5,9
1.4 Turbo Multi Air 170 k
(**)8,7 5,9 6,9
1.6 E.Torq8,8 5,1 6,5
1.6 E.Torq Stop/Start7,8 5,0 6,0
(****) Provoz na benzín
(*****) Provoz na LPG
(*) Verze s automatickou převodovkou s duální spojkou
(**) Verze s automatickou převodovkou
285

GRAFICKÁ TLAČÍTKA NA DISPLEJI
Grafické tlačítko Funkce Režim
RadioPřístup do režimu Radio Stisk grafického tlačítka
Media
Volba zdroje: USB, AUX (je-li ve výbavě),
Bluetooth®Stisk grafického tlačítka
ClimateOvládání klimatizace ovladači Stisk grafického tlačítka
AppPřístup k dalším funkcím (zobrazení času, kompas,
venkovní teplota, Media Player a ke službám
UConnect
™LIVE, jsou-li) a k menu Settings vozidla.Stisk grafického tlačítka
ControlsZapnutí elektrického vyhřívání předních sedadel (je-li
ve výbavě), elektrického vyhřívání vnějších zpětných
zrcátek (je-li ve výbavě), elektrického vyhřívání
vnitřního elektrochromatického zrcátka (je-li ve
výbavě).Stisk grafického tlačítka
NavPřístup do menu Navigace Stisk grafického tlačítka
PhonePřístup do režimu Phone Stisk grafického tlačítka
326
MULTIMEDIA

REJSTŘÍK
ABS (systém)...............98
Active ParkSense (systém)......167
Adaptive Cruise Control (ACC) . . .159
Alarm....................20
Automatická dvouzónová
klimatizace...............42
Automatická převodovka.......147
Automatická převodovka s duální
spojkou................149
Automatické dálkové světlomety . . .33
Automatické stírání (stírač
čelního skla)..............36
Bezpečná přeprava dětí.......117
Bezpečnostní pásy...........111
Boční airbagy..............137
Cornering Lights (funkce).......32
Courtesy lights..............33
Časované vypnutí světlometů.....32
Čelní airbagy...............133
Dálkové světlomety...........32
Denní světla (D.R.L.)..........32
Displej...................65
Dobití baterie..............249
DST (systém)...............98DTC (systém)...............98
Dveře....................21
Elektrická parkovací
brzda (EPB).............144
Elektrické střešní okno.........46
Elektrické vyhřívání volantu......28
Elektronický tempomat Cruise
Control.................157
Emise CO2................287
ERM (systém)...............99
ESC (systém)...............98
HDC (systém)...............99
Hmotnosti................270
HSA (systém)...............98
Identifikační údaje...........258
Kamera pro výhledu dozadu
(ParkView rear backup camera).....................176
Kapaliny a maziva...........280
Karosérie (čistění a údržba).....254
Klíčky....................16
elektronický klíček..........16
klíč s dálkovým ovládáním.....16
Klimatizace................38
Kola....................263
Kola a pneumatiky...........253Konfigurovatelný multifunkční
displej..................65
Kontrolky a upozornění.........68
Lane Change (změna jízdního
pruhu)..................33
Manuální klimatizace..........38
Manuální převodovka.........146
Ministerské homologace.......342
Mopar Connect.............341
Motor...................259
Motorový prostor............241
Multifunkční displej...........65
Náplně..................276
Nastavení sklonu světlometů.....33
Natankování paliva do vozidla. . . .177
Nouzové nastartování motoru. . . .215
Nouzové natankování paliva.....179
Odblokování páky automatické
převodovky..............217
Odblokování páky automatické
převodovky s duální spojkou . . .219
Odstavení vozidla............143
Ochrana karosérie...........254
Ochranné systémy pro děti......117
Opěrky hlavy................27
