2018 JEEP RENEGADE ESP

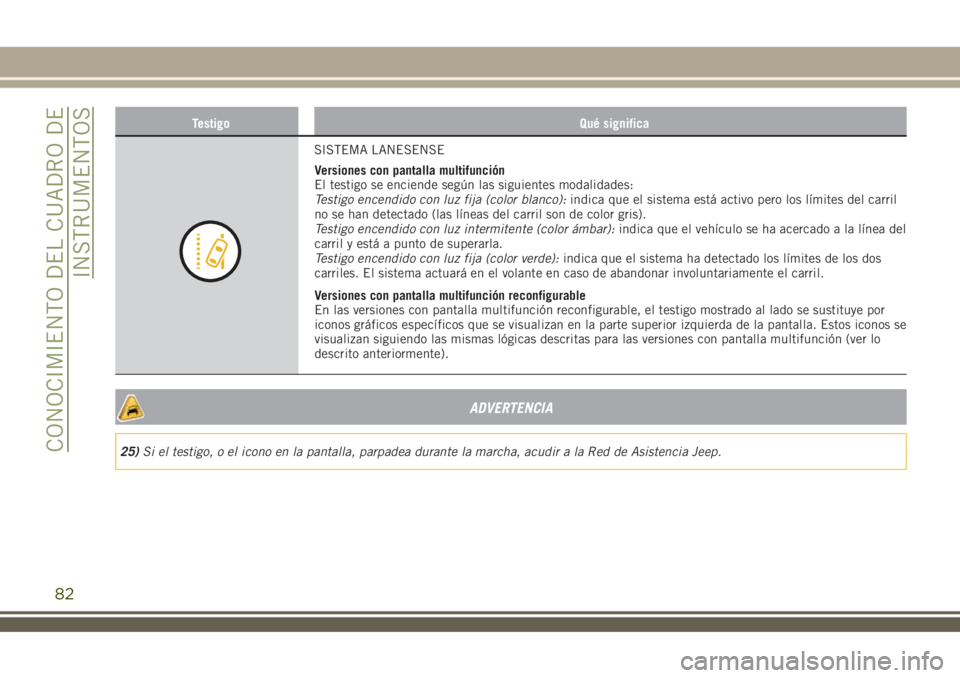

Testigo Qué significa
SISTEMA LANESENSE
Versiones con pantalla multifunción
El testigo se enciende según las siguientes modalidades:
Testigo encendido con luz fija (color blanco):indica que el sistema está activo pero los límites del carril
no se han detectado (las líneas del carril son de color gris).
Testigo encendido con luz intermitente (color ámbar):indica que el vehículo se ha acercado a la línea del
carril y está a punto de superarla.
Testigo encendido con luz fija (color verde):indica que el sistema ha detectado los límites de los dos
carriles. El sistema actuará en el volante en caso de abandonar involuntariamente el carril.
Versiones con pantalla multifunción reconfigurable
En las versiones con pantalla multifunción reconfigurable, el testigo mostrado al lado se sustituye por
iconos gráficos específicos que se visualizan en la parte superior izquierda de la pantalla. Estos iconos se
visualizan siguiendo las mismas lógicas descritas para las versiones con pantalla multifunción (ver lo
descrito anteriormente).
ADVERTENCIA
25)Si el testigo, o el icono en la pantalla, parpadea durante la marcha, acudir a la Red de Asistencia Jeep.
82
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS

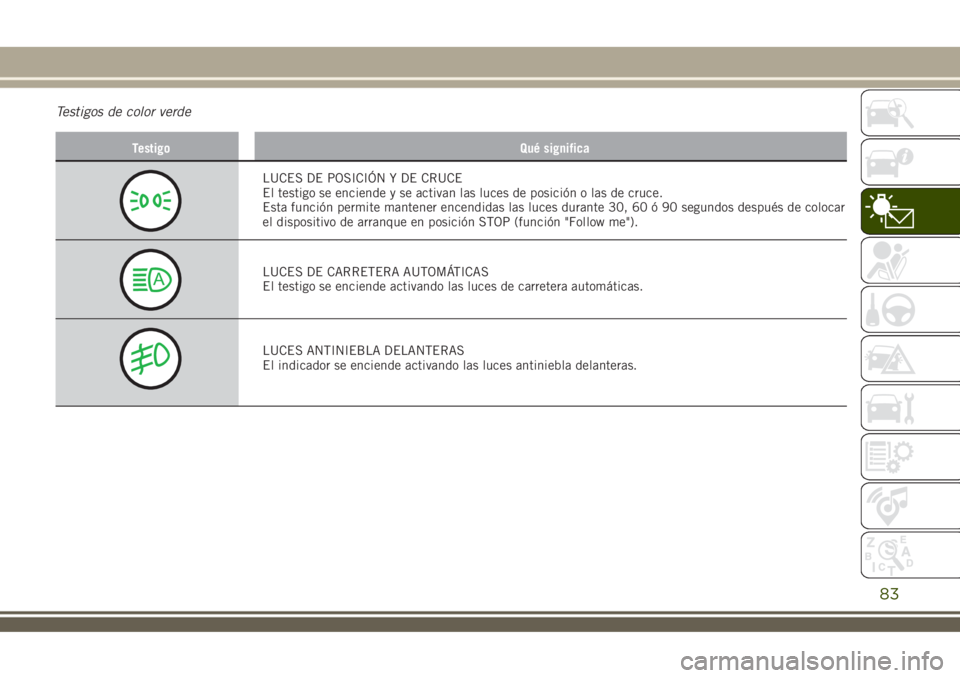

Testigos de color verde
Testigo Qué significa
LUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende y se activan las luces de posición o las de cruce.
Esta función permite mantener encendidas las luces durante 30, 60 ó 90 segundos después de colocar
el dispositivo de arranque en posición STOP (función "Follow me").
LUCES DE CARRETERA AUTOMÁTICAS
El testigo se enciende activando las luces de carretera automáticas.
LUCES ANTINIEBLA DELANTERAS
El indicador se enciende activando las luces antiniebla delanteras.
83

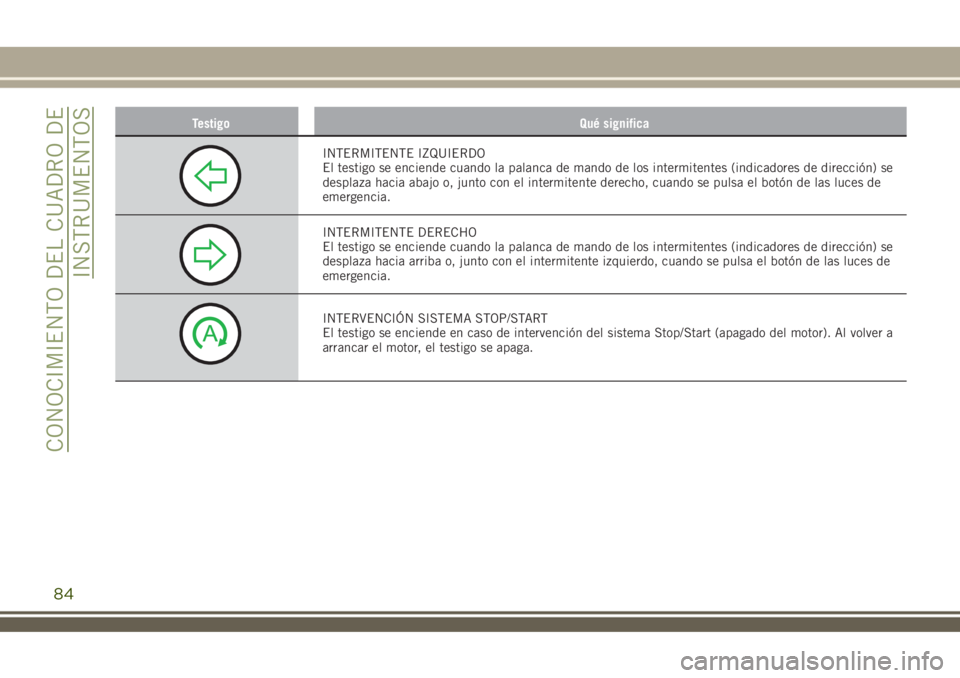

Testigo Qué significa
INTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
INTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
INTERVENCIÓN SISTEMA STOP/START
El testigo se enciende en caso de intervención del sistema Stop/Start (apagado del motor). Al volver a
arrancar el motor, el testigo se apaga.
84
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS

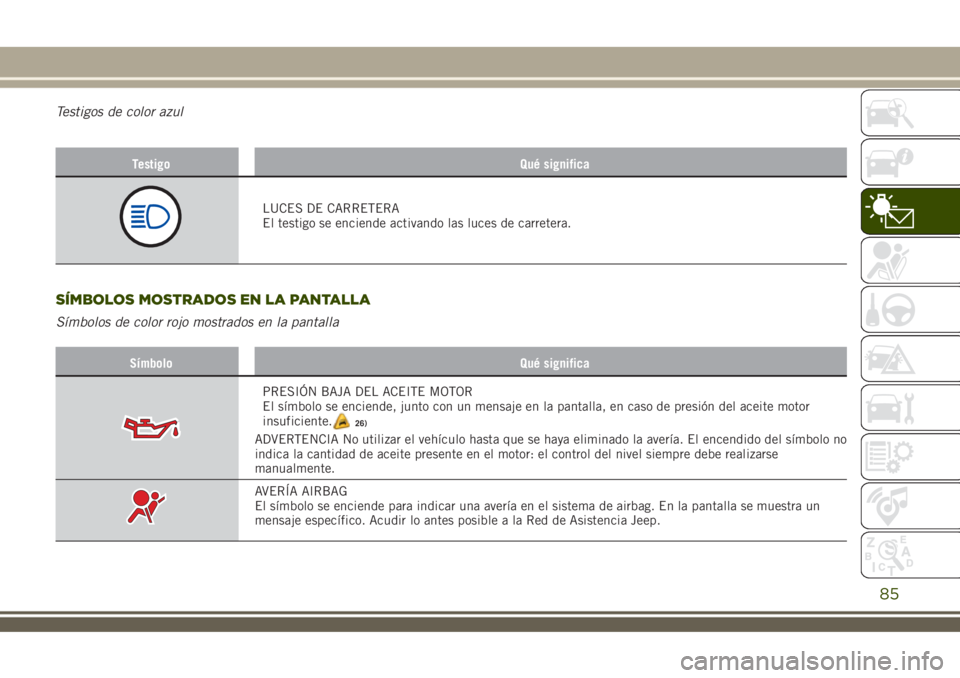

Testigos de color azul
Testigo Qué significa
LUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
SÍMBOLOS MOSTRADOS EN LA PANTALLA
Símbolos de color rojo mostrados en la pantalla
Símbolo Qué significa
PRESIÓN BAJA DEL ACEITE MOTOR
El símbolo se enciende, junto con un mensaje en la pantalla, en caso de presión del aceite motor
insuficiente.
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse
manualmente.
AVERÍA AIRBAG
El símbolo se enciende para indicar una avería en el sistema de airbag. En la pantalla se muestra un
mensaje específico. Acudir lo antes posible a la Red de Asistencia Jeep.
85
26)

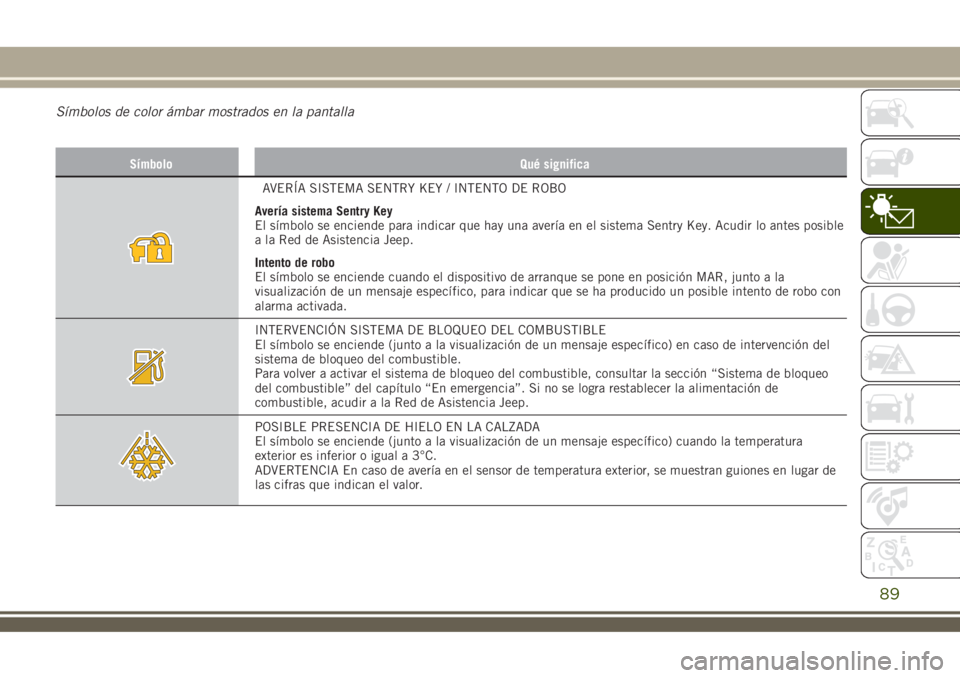

Símbolos de color ámbar mostrados en la pantalla
Símbolo Qué significa
AVERÍA SISTEMA SENTRY KEY / INTENTO DE ROBO
Avería sistema Sentry Key
El símbolo se enciende para indicar que hay una avería en el sistema Sentry Key. Acudir lo antes posible
a la Red de Asistencia Jeep.
Intento de robo
El símbolo se enciende cuando el dispositivo de arranque se pone en posición MAR, junto a la
visualización de un mensaje específico, para indicar que se ha producido un posible intento de robo con
alarma activada.
INTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende (junto a la visualización de un mensaje específico) en caso de intervención del
sistema de bloqueo del combustible.
Para volver a activar el sistema de bloqueo del combustible, consultar la sección “Sistema de bloqueo
del combustible” del capítulo “En emergencia”. Si no se logra restablecer la alimentación de
combustible, acudir a la Red de Asistencia Jeep.
POSIBLE PRESENCIA DE HIELO EN LA CALZADA
El símbolo se enciende (junto a la visualización de un mensaje específico) cuando la temperatura
exterior es inferior o igual a 3°C.
ADVERTENCIA En caso de avería en el sensor de temperatura exterior, se muestran guiones en lugar de
las cifras que indican el valor.
89

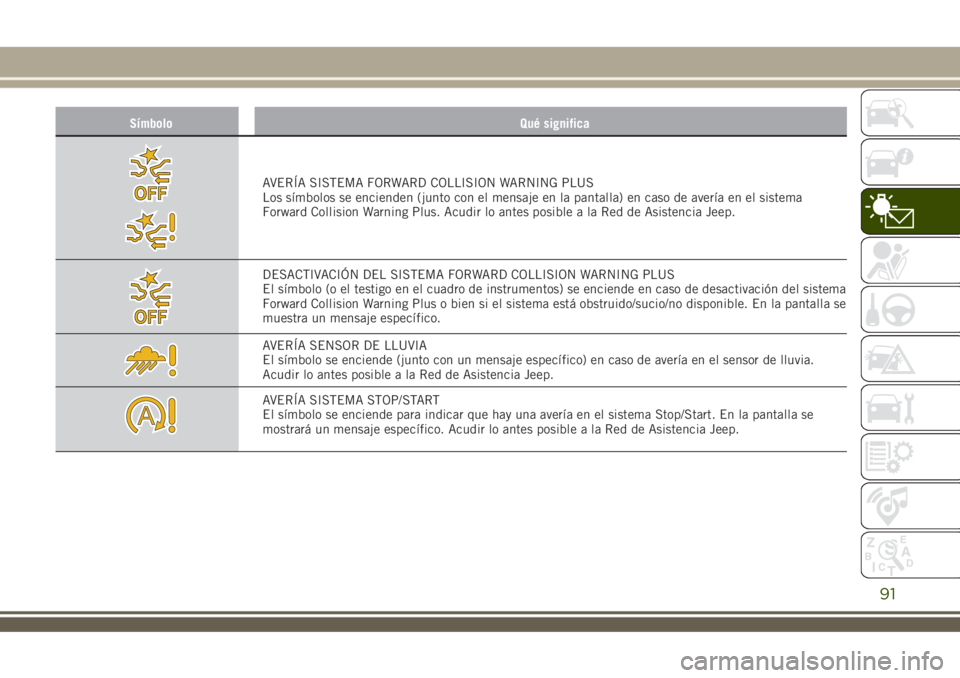

Símbolo Qué significa
AVERÍA SISTEMA FORWARD COLLISION WARNING PLUS
Los símbolos se encienden (junto con el mensaje en la pantalla) en caso de avería en el sistema
Forward Collision Warning Plus. Acudir lo antes posible a la Red de Asistencia Jeep.
DESACTIVACIÓN DEL SISTEMA FORWARD COLLISION WARNING PLUS
El símbolo (o el testigo en el cuadro de instrumentos) se enciende en caso de desactivación del sistema
Forward Collision Warning Plus o bien si el sistema está obstruido/sucio/no disponible. En la pantalla se
muestra un mensaje específico.
AVERÍA SENSOR DE LLUVIA
El símbolo se enciende (junto con un mensaje específico) en caso de avería en el sensor de lluvia.
Acudir lo antes posible a la Red de Asistencia Jeep.
AVERÍA SISTEMA STOP/START
El símbolo se enciende para indicar que hay una avería en el sistema Stop/Start. En la pantalla se
mostrará un mensaje específico. Acudir lo antes posible a la Red de Asistencia Jeep.
91

Símbolo Qué significa
AVERÍA SISTEMA KEYLESS ENTER-N-GO
El símbolo se enciende, junto con un mensaje específico, en caso de avería del sistema Keyless
Enter-N-Go. Acudir lo antes posible a la Red de Asistencia Jeep.
AVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende, junto con un mensaje específico, en caso de avería del sistema de bloqueo del
combustible. Acudir lo antes posible a la Red de Asistencia Jeep.
AVERÍA SPEED LIMITER
El símbolo se enciende en caso de avería del dispositivo Speed Limiter. Acudir lo antes posible a la Red
de Asistencia Jeep para que eliminen la avería.
92
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS

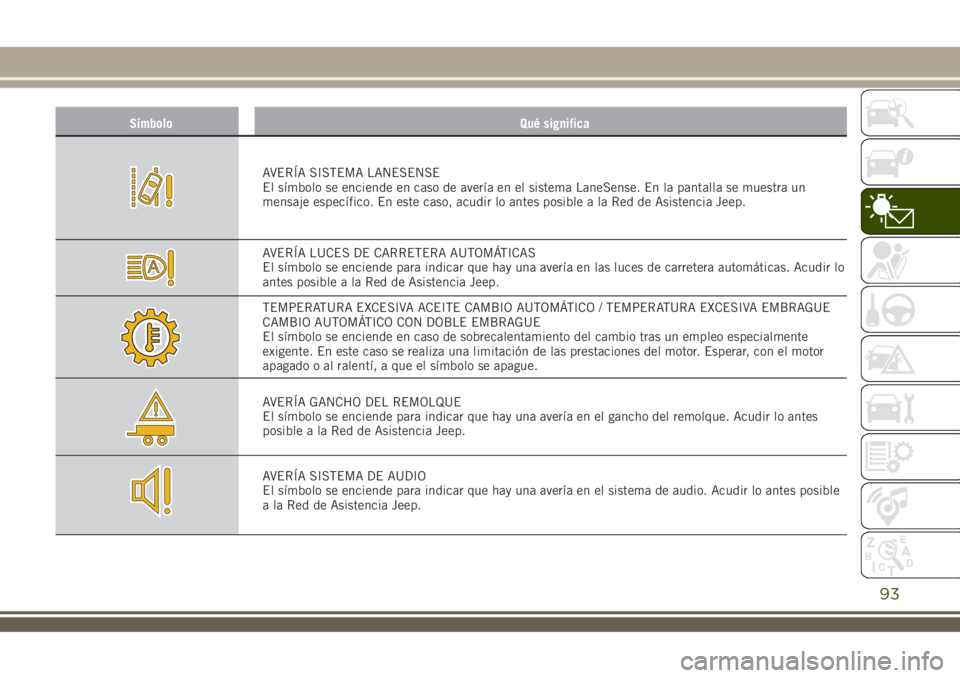

Símbolo Qué significa
AVERÍA SISTEMA LANESENSE
El símbolo se enciende en caso de avería en el sistema LaneSense. En la pantalla se muestra un
mensaje específico. En este caso, acudir lo antes posible a la Red de Asistencia Jeep.
AVERÍA LUCES DE CARRETERA AUTOMÁTICAS
El símbolo se enciende para indicar que hay una avería en las luces de carretera automáticas. Acudir lo
antes posible a la Red de Asistencia Jeep.
TEMPERATURA EXCESIVA ACEITE CAMBIO AUTOMÁTICO / TEMPERATURA EXCESIVA EMBRAGUE
CAMBIO AUTOMÁTICO CON DOBLE EMBRAGUE
El símbolo se enciende en caso de sobrecalentamiento del cambio tras un empleo especialmente
exigente. En este caso se realiza una limitación de las prestaciones del motor. Esperar, con el motor
apagado o al ralentí, a que el símbolo se apague.
AVERÍA GANCHO DEL REMOLQUE
El símbolo se enciende para indicar que hay una avería en el gancho del remolque. Acudir lo antes
posible a la Red de Asistencia Jeep.
AVERÍA SISTEMA DE AUDIO
El símbolo se enciende para indicar que hay una avería en el sistema de audio. Acudir lo antes posible
a la Red de Asistencia Jeep.
93
