UPOZORNĚNÍ!
• Volně ležící servisní sada může být při
srážce nebo prudkém zastavení vymrš-
těna dopředu a může ohrozit cestující.
Servisní sadu na opravu pneumatik
vždy uložte do vyhrazeného místa. Při
nedodržení těchto upozornění může
dojít k vážnému nebo smrtelnému
úrazu řidiče, spolujezdců a ostatních
okolních osob.
• Dávejte pozor, aby obsah servisní sady
na opravu pneumatik nepřišel do styku
s vlasy, očima nebo oblečením. Vdech-
nutí výparů těsnicího přípravku servisní
sady na opravu pneumatik, jeho
pozření nebo vstřebání kůží je nebez-
pečné. Způsobuje podráždění pokožky,
očí a dýchacích cest. Přijde-li do styku
s očima nebo pokožkou, vypláchněte je
ihned velkým množstvím vody. Přijde-li
do styku s oblečením, co nejdříve se
převlékněte.
• Roztok těsnicího prostředku servisní
sady na opravu pneumatik obsahuje
latex. V případě alergické reakce nebo
vyrážky se ihned poraďte s lékařem.
UPOZORNĚNÍ!
Servisní sadu na opravu pneumatik
uchovávejte mimo dosah dětí. V pří-
padě pozření těsnicího přípravku ihned
vypláchněte ústa velkým množstvím
vody a vypijte hodně vody. Nevyvolá-
vejte zvracení! Ihned se poraďte s léka-
řem.
Utěsnění pneumatiky pomocí servisní
sady na opravu pneumatik
(A) Při každém zastavení za účelem
použití servisní sady na opravu pneu-
matik:
1. Zajeďte na bezpečné místo a zapněte
výstražná světla vozidla.
2. Zkontrolujte, zda je dřík ventilu (u kola
s prázdnou pneumatikou) v poloze blízko
u země. To umožní, aby hadice (6) a (7)
servisní sady na opravu pneumatik
dosáhly k dříku ventilu a sada mohla spo-
čívat rovně na zemi. Tím se zajistí nej-
lepší poloha sady při vstřikování těsni-
cího prostředku do prázdné pneumatikya optimální chod vzduchového čerpadla.
Před dalším postupem popojeďte podle
potřeby s vozidlem tak, aby byl dřík ven-
tilu v této poloze.
3. Přeřaďte do polohy PARKOVÁNÍ (u auto-
matické převodovky) nebo zařaďte pře-
vodový stupeň (u manuální převodovky)
a nastavte zapalování do polohy OFF
(Vypnuto).
4. Zatáhněte parkovací brzdu.
(B) Příprava k použití servisní sady na
opravu pneumatik:
1. Zatlačte dovnitř knoflík volby režimu (5)
a otočte jej do polohy pro režim utěsnění.
2. Odviňte hadici na těsnicí prostředek (6)
a poté sejměte víčko z tvarovky na konci
hadice.
3. Položte servisní sadu na opravu pneu-
matik rovně na zem vedle prázdné
pneumatiky.
4. Sejměte víčko z dříku ventilu a našrou-
bujte tvarovku na konci hadice na těsnicí
prostředek (6) na dřík ventilu.
213

5. Odviňte zástrčku napájení (8) a zasuňte
zástrčku do 12V elektrické zásuvky
vozidla.
POZNÁMKA:
Neodstraňujte cizí předměty (např. šrouby
nebo hřebíky) z pneumatiky.
(C) Vstřikování těsnicího prostředku
servisní sady na opravu pneumatik do
prázdné pneumatiky:
• Před zapnutím servisní sady na opravu
pneumatik vždy nastartujte motor.
POZNÁMKA:
U vozidel s manuální převodovkou musí
být aktivována parkovací brzda a volič pře-
vodového stupně musí být v poloze NEUT-
RÁL.
• Po stisknutí tlačítka zapnutí (4) bude těs-
nicí prostředek (bílá kapalina) proudit
z nádobky (1) skrz hadici (6) do
pneumatiky.
POZNÁMKA:
Těsnicí prostředek může vytékat z díry
v pneumatice.Pokud těsnicí prostředek (bílá kapalina)
nezačne proudit do 10 sekund hadicí na
těsnicí prostředek (6):
1. Stisknutím tlačítka zapnutí (4) vypněte
servisní sadu na opravu pneumatik.
Odpojte hadici na těsnicí prostředek (6)
od dříku ventilu. Zkontrolujte, zda není
dřík ventilu zanesen nečistotami. Znovu
připojte hadici na těsnicí prostředek (6)
k dříku ventilu. Zkontrolujte, zda je knoflík
volby režimu (5) v poloze pro režim utěs-
nění, a ne pro režim vzduchu. Stisknutím
tlačítka zapnutí (4) zapněte servisní sadu
na opravu pneumatik.
2. Připojte zástrčku napájení (8) k jiné 12V
elektrické zásuvce vašeho, případně
jiného vozidla. Před použitím servisní
sady na opravu pneumatik musí běžet
motor.
3. Nádobka s těsnicím prostředkem (1)
může být z důvodu předchozího použití
prázdná. Přivolejte servisní službu.POZNÁMKA:
Pokud je knoflík volby režimu (5) v režimu
vzduchu a běží čerpadlo, bude vzduch prou-
dit jen z hadice vzduchového čerpadla (7),
ne z hadice na těsnicí prostředek (6).
Pokud těsnicí prostředek (bílá kapalina)
proudí hadicí (6):
1. Nechte dále běžet čerpadlo, až těsnicí
prostředek přestane hadicí proudit
(běžně to trvá 30–70 sekund). Při prou-
dění těsnicího prostředku hadicí (6)
může tlakoměr (3) ukazovat až 4,8 baru
(70 psi). Po vyprázdnění nádobky s těs-
nicím prostředkem (1), hodnota na tlako-
měru (3) rychle klesne z přibližně
4,8 baru (70 psi) na aktuální tlak
v pneumatice.
2. Čerpadlo začne čerpat vzduch do pneu-
matiky ihned po vyprázdnění nádobky
s těsnicím prostředkem (1). Nechte dále
běžet čerpadlo a nahustěte pneumatiku
na tlak vyznačený na štítku s označením
tlaku na sloupku dveří řidiče (doporučený
tlak). Pohledem na tlakoměr (3) zkontro-
lujte tlak v pneumatice.V PŘÍPADĚ NOUZE
214

Pokud se pneumatika nenahustí na tlak
nejméně 1,8 baru (26 psi) do 15 minut:
• Pneumatika je příliš poškozená. Nepokou-
šejte se s vozidlem pokračovat v jízdě.
Přivolejte servisní službu.
POZNÁMKA:
Pokud je pneumatika přehuštěná, před
pokračováním v jízdě stiskněte tlačítko
vypuštění vzduchu a snižte tím tlak v pneu-
matice na doporučený tlak huštění.
Pokud se pneumatika nahustí na doporu-
čený tlak nebo nejméně na 1,8 baru
(26 psi) do 15 minut:
1. Stisknutím tlačítka zapnutí (4) vypněte
servisní sadu na opravu pneumatik.
2. Sejměte nálepku Omezená rychlost
z horní části nádobky s těsnicím prostřed-
kem (1) a umístěte ji na přístrojovou
desku.
3. Ihned odpojte hadici na těsnicí prostře-
dek (6) od dříku ventilu, nasaďte víčko
zpět na šroubení na konci hadice a umís-
těte servisní sada na opravu pneumatik
do úložného místa ve vozidle. Rychle
přejděte k bodu (D) „Jízda s vozidlem“.VAROVÁNÍ!
• Kovová koncová tvarovka ze zástrčky
napájení (8) může být po použití horká,
proto s ní zacházejte opatrně.
• Pokud zapomenete nasadit víčko zpět
na tvarovku na konci hadice na těsnicí
prostředek (6), může se těsnicí prostře-
dek dostat do kontaktu s pokožkou,
oděvem a interiérem vozidla. Těsnicí
prostředek se rovněž může dostat do
kontaktu s vnitřními součástmi servisní
sady na opravu pneumatik a tuto sadu
trvale poškodit.
(D) Jízda s vozidlem:
Ihned po vstříknutí těsnicího prostředku
a nahuštění pneumatiky ujeďte s vozidlem
8 km (5 mil) nebo jeďte deset minut, aby se
zajistilo rozmístění těsnicího prostředku ser-
visní sady na opravu pneumatik uvnitř pneu-
matiky. Nepřekračujte rychlost 90 km/h
(55 mph).
UPOZORNĚNÍ!
Servisní sada na opravu pneumatik
neslouží k trvalé opravě prázdné pneu-
matiky. Po použití servisní sady na opravu
pneumatik nechte pneumatiku zkontrolo-
vat a opravit nebo vyměnit. Nepřekračujte
rychlost 55 mph (90 km/h), dokud nebude
pneumatika opravena nebo vyměněna.
Při nedodržení tohoto upozornění může
dojít k vážnému nebo smrtelnému úrazu
řidiče, spolujezdců a ostatních okolních
osob.
(E) Po jízdě:
Zajeďte na bezpečné místo a zastavte. Než
budete pokračovat, přečtete si podkapitolu
„Při každém zastavení za účelem použití
servisní sady na opravu pneumatik“.
1. Zatlačte dovnitř knoflík volby režimu (5)
a otočte jej do polohy pro režim vzduchu.
2. Odviňte vodič se zástrčkou napájení
a zasuňte zástrčku do 12V elektrické
zásuvky vozidla.
215

3. Odviňte hadici vzduchového čerpadla (7)
(černé barvy) a našroubujte tvarovku na
konci hadice (7) na dřík ventilu.
4. Zkontrolujte tlak v pneumatice pomocí
tlakoměru (3).
Pokud je tlak v pneumatice nižší než
1,3 baru (19 psi):
Pneumatika je příliš poškozená. Nepokou-
šejte se s vozidlem pokračovat v jízdě. Při-
volejte servisní službu.
Pokud je tlak v pneumatice 1,3 baru
(19 psi) nebo vyšší:
1. Stisknutím tlačítka zapnutí (4) zapněte
servisní sadu na opravu pneumatik
a nahustěte pneumatiku na tlak uvedený
na nálepce s informacemi o pneumati-
kách a zatížení, umístěné na sloupku
dveří řidiče.
POZNÁMKA:
Pokud je pneumatika přehuštěná, před
pokračováním v jízdě stiskněte tlačítko
vypuštění vzduchu a snižte tím tlak
v pneumatice na doporučený tlak huš-
tění.2. Odpojte servisní sadu na opravu pneu-
matik od dříku ventilu, nasaďte zpět víčko
na dřík ventilu a odpojte soupravu od 12V
zásuvky.
3. Umístěte servisní sadu na své místo
v úložném prostoru ve vozidle.
4. Při nejbližší příležitosti nechte pneuma-
tiku zkontrolovat a opravit nebo vyměnit
u autorizovaného dealera nebo
v pneuservisu.
5. Po opravě pneumatiky sejměte z přístro-
jové desky nálepku Omezená rychlost.
6. Co nejdříve nechte u autorizovaného
dealera vyměnit nádobku s těsnicím pro-
středkem (1) a sestavu hadice na těsnicí
prostředek (6). Viz část „(F) Výměna
nádobky s těsnicím prostředkem
a hadice“.
POZNÁMKA:
Když necháte provést servis pneumatiky,
sdělte autorizovanému dealerovi nebo ser-
visnímu centru, že pneumatika byla utěs-
něna pomocí servisní sady na opravu pneu-
matik.(F) Výměna nádobky s těsnicím pro-
středkem a hadice:
1. Odviňte hadici na těsnicí prostředek (6)
(čiré barvy).
2. Vyhledejte kulaté uvolňovací tlačítko
nádobky s těsnicím prostředkem v pro-
hlubni pod nádobkou s těsnicím
prostředkem.
3. Stiskněte uvolňovací tlačítko nádobky
s těsnicím prostředkem. Nádobka s těs-
nicím prostředkem (1) vyskočí. Odstraňte
nádobku a řádně ji zlikvidujte.
4. Očistěte veškerý zbývající těsnicí pro-
středek z pouzdra servisní sady na
opravu pneumatik.
5. Vložte novou nádobku s těsnicím pro-
středkem (1) do pouzdra tak, aby byla
hadice na těsnicí prostředek (6) zarov-
nána s drážkou pro hadici na přední
straně pouzdra. Zatlačte nádobku do
pouzdra. Ozve se cvaknutí signalizující,
že je nádobka zajištěna ve své poloze.
V PŘÍPADĚ NOUZE
216

6. Ověřte, že je na tvarovce na konci hadice
na těsnicí prostředek (6) nasazeno víčko
a vraťte hadici do úložného prostoru
(nacházejícího se ve spodní části vzdu-
chového čerpadla).
7. Vraťte servisní sadu na opravu pneuma-
tik na své místo pro uložení ve vozidle.
POMOCNÉ STARTOVÁNÍ
Pokud má vozidlo vybitý akumulátor, můžete
ho nastartovat použitím sady propojovacích
kabelů a akumulátoru jiného vozidla nebo
použitím přenosné soupravy pomocného
akumulátoru. Je-li pomocné startování pro-
váděno nesprávně, může být nebezpečné,
proto pečlivě dodržujte postup uvedený
v této kapitole.
POZNÁMKA:
Při používání přenosné soupravy pomoc-
ného akumulátoru dodržujte provozní
pokyny a výstrahy výrobce.
UPOZORNĚNÍ!
Nepokoušejte se o startování pomocí pro-
pojovacích kabelů, je-li akumulátor
zamrzlý. Může prasknout nebo explodo-
vat a způsobit úraz.
VAROVÁNÍ!
Nepoužívejte přenosný nabíječ akumulá-
toru nebo jiný pomocný zdroj s napětím
vyšším než 12 V, neboť může dojít
k poškození akumulátoru, motoru star-
téru, alternátoru nebo elektrického sys-
tému.
Příprava k pomocnému startování
Akumulátor vozidla je umístěn v přední části
motorového prostoru za sestavou levého
světlometu.
UPOZORNĚNÍ!
• Je-li zvednutá kapota, vyhýbejte se
vždy chladicímu ventilátoru chladiče
motoru. Při otočení spínače zapalování
do polohy ON (Zapnuto) se může venti-
látor kdykoliv roztočit. Pohybující se
lopatky ventilátoru vás mohou zranit.
• Sundejte si veškeré kovové šperky, jako
jsou prstýnky, náramkové hodinky nebo
Kladná svorka akumulátoru
217

SERVIS A ÚDRŽBA
PLÁNOVANÁ ÚDRŽBA.........228
Plánovaná údržba – zážehový motor . .228
Plánovaná údržba – vznětový motor. . .232
MOTOROVÝ PROSTOR........236
Motor 2,4 l..................236
Motor 3,2 l..................237
Vznětový motor 2,0 l............238
Vznětový motor 2,2 l............239
Kontrola hladiny oleje...........240
Chladicí systém...............240
Doplnění ostřikovací kapaliny......241
Brzdový systém...............241Manuální převodovka – je-li součástí
výbavy....................242
Automatická převodovka.........242
Bezúdržbový akumulátor.........243SERVIS POSKYTOVANÝ DEALEREM.244
Stírátka stěračů čelního skla.......244
ZVEDNUTÍ VOZIDLA..........248
PNEUMATIKY...............248
Pneumatiky – Obecné informace. . . .248
Typy pneumatik...............253
Rezervní kola – pokud jsou součástí
výbavy.....................254
Péče o kola a ozdobné kryty kol.....255Řetězy na pneumatiky (trakční
zařízení)....................256
Doporučení při záměně pneumatik . . .258
DLOUHODOBÉ PARKOVÁNÍ VOZI-
DLA......................259
KAROSERIE................260
Ochrana karoserie.............260
INTERIÉR..................260
Sedadla a textilní součásti.........260
Plastové a potahované díly........261
Kožené součásti...............261
Skleněné povrchy.............262
SERVIS A ÚDRŽBA
227

PLÁNOVANÁ ÚDRŽBA
Plánovaná údržba – zážehový motor
Plánované servisní práce uvedené v této
příručce musí být provedeny při dosažení
uvedených provozních hodin nebo počtu
ujetých kilometrů. Zabezpečují ochranu
vozidla zárukou a zajišťují vynikající funkč-
nost vozidla a jeho spolehlivost. V nároč-
ných provozních podmínkách, například
v prašném prostředí a při jízdách na velmi
krátké vzdálenosti, bude třeba provádět
údržbu vozidla častěji. Kontrolu a servis
vozidla je třeba provést vždy, když máte
podezření na poruchu.
Systém indikace výměny oleje vás upozorní,
že je čas na plánovanou údržbu vozidla.
Ve sdruženém přístroji se zobrazí hlášení
„Oil Change Required“ (Nutná výměna
oleje) a jednou zazní zvukový signál, který
signalizuje nutnost výměny oleje.Přibližně 11 200 km (7 000 mil) po provedení
poslední výměny oleje se rozsvítí hlášení
indikace výměny oleje. Co nejdříve, do ujetí
dalších 800 km (500 mil), nechte provést
servis vozidla.
POZNÁMKA:
•
Hlášení indikace výměny oleje nebude sledo-
vat čas od poslední výměny oleje. Vyměňte
olej ve vozidle, pokud uplynulo 12 měsíců od
poslední výměny oleje, a to i když NESVÍTÍ
hlášení indikace výměny oleje.
• Vyměňujte motorový olej častěji, pokud
jezdíte s vozidlem delší dobu v terénu.
• Za žádných okolností nesmí intervaly
výměny oleje překročit 12 000 km
(7 500 mil) nebo 12 měsíců, podle toho, co
nastane dříve.
Po provedení plánované výměny oleje auto-
rizovaný dealer resetuje hlášení indikace
výměny oleje. Pokud je plánovaná výměna
oleje provedena někým jiným než autorizo-
vaným dealerem, hlášení lze resetovat
podle kroků popsaných v podkapitole „Dis-
plej sdruženého přístroje“ kapitoly „Popis
sdruženého přístroje“, kde jsou uvedeny
podrobnější informace.Jednou za měsíc nebo před dlouhou
cestu
• Zkontrolujte hladinu motorového oleje.
• Zkontrolujte hladinu ostřikovací kapaliny
čelního skla.
• Zkontrolujte tlak v pneumatikách a hledejte
známky neobvyklého opotřebení nebo
poškození pneumatik. Při první známce
nepravidelného opotřebení proveďte
záměnu pneumatik a to i v případě, že se
opotřebení objeví dříve, než se rozsvítí
indikátor výměny oleje.
• Zkontrolujte hladiny kapalin v nádržce
chladicí kapaliny a hlavním brzdovém válci
a v případě potřeby je doplňte.
• Zkontrolujte funkci všech vnitřních a vněj-
ších světel.
Při každé výměně oleje
• Vyměňte olej a filtr.
• Proveďte záměnu pneumatik.Záměnu
pneumatik proveďte při první známce
nepravidelného opotřebení a to i v pří-
padě, že se opotřebení objeví dříve, než
se rozsvítí indikátor výměny oleje.SERVIS A ÚDRŽBA
228

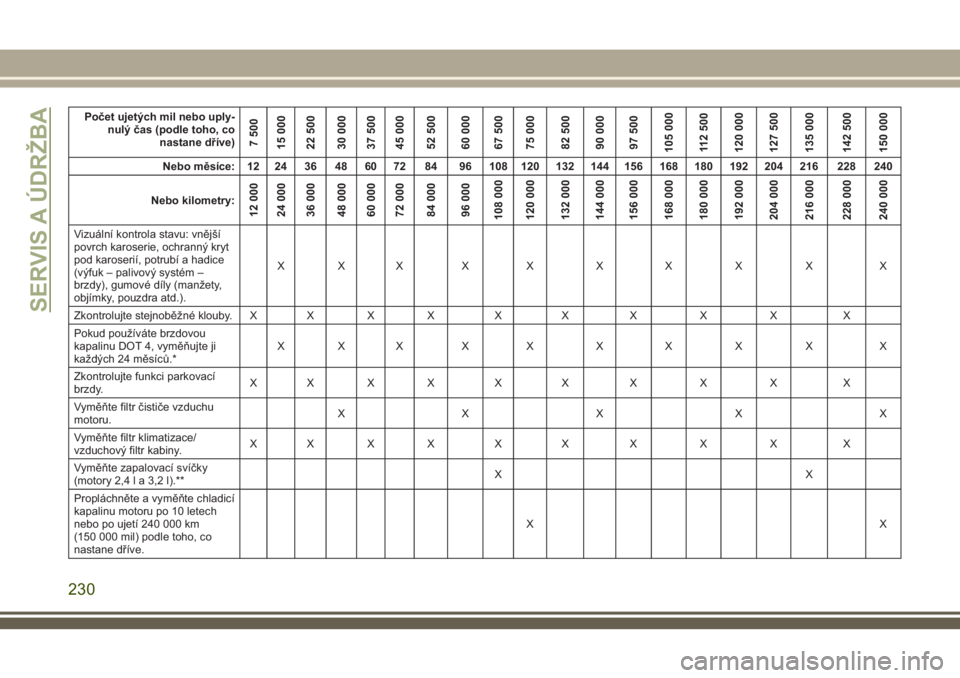

Počet ujetých mil nebo uply-
nulý čas (podle toho, co
nastane dříve)
7 500
15 000
22 500
30 000
37 500
45 000
52 500
60 000
67 500
75 000
82 500
90 000
97 500
105 000
112 500
120 000
127 500
135 000
142 500
150 000
Nebo měsíce: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Nebo kilometry:
12 000
24 000
36 000
48 000
60 000
72 000
84 000
96 000
108 000
120 000
132 000
144 000
156 000
168 000
180 000
192 000
204 000
216 000
228 000
240 000
Vizuální kontrola stavu: vnější
povrch karoserie, ochranný kryt
pod karoserií, potrubí a hadice
(výfuk – palivový systém –
brzdy), gumové díly (manžety,
objímky, pouzdra atd.).XXX X X X X X X X
Zkontrolujte stejnoběžné klouby. X X X X X X X X X X
Pokud používáte brzdovou
kapalinu DOT 4, vyměňujte ji
každých 24 měsíců.*XXX X X X X X X X
Zkontrolujte funkci parkovací
brzdy.XX X X X X X X X X
Vyměňte filtr čističe vzduchu
motoru.XX X X X
Vyměňte filtr klimatizace/
vzduchový filtr kabiny.XX X X X X X X X X
Vyměňte zapalovací svíčky
(motory 2,4 l a 3,2 l).**XX
Propláchněte a vyměňte chladicí
kapalinu motoru po 10 letech
nebo po ujetí 240 000 km
(150 000 mil) podle toho, co
nastane dříve.XX
SERVIS A ÚDRŽBA
230
