2018 JEEP CHEROKEE Käyttö- ja huolto-ohjekirja (in in Finnish)

Matkustajan istuinten soveltuminen yleis-
käyttöisille turvaistuimille
Kunkin matkustajan istuinpaikan soveltu-
vuus yleiskäyttöisen turvaistuimen kiinnittä-
miseen on ilmoitettu seuraavassa taulukossa
Euroopan unionin direktiivin 2000/3/EY mu-
kaisesti:
PainoryhmäJoka autoon sopivien turvaistuimien sijoitustaulukko
Etuistuin Takarivin reunapaikka Takarivin keskipaikka Keskirivin reunapaikka Keskirivin keskipaikka
Ryhmä 0: enintään
10 kgXXXUX
Ryhmä 0+: enintään
13 kgXXXUX
Ryhmä 1: 9–18 kg X X X U UF
Ryhmä II: 15–36 kg X X X U UF
Ryhmä III: 22–36 kg X X X U UF
Yllä olevan taulukon kirjainten selitykset:
• U = Soveltuu tähän painoryhmään hyväksy-
tyille, joka autoon sopiville yleisille turvais-
tuimille.• UF = Soveltuu kyseistä ikä-/painoluokitusta
varten hyväksytyille, kasvot menosuuntaan
sijoitettaville, yleiskäyttöisille turvaistui-
mille.
• X = Tällä tavalla sijoittaminen ei sovellu
kyseisen ikäisille/painoisille.Jos niskatuki vaikeuttaa turvaistuinjärjestel-
män asentamista etuistuimelle, säädä etuis-
tuimen niskatukea.
111

Isompien lasten turvavyöt
Vähintään 150 cm pitkät lapset voivat käyt-
tää turvavöitä turvaistuinten sijaan.
Voit määrittää tämän 5-vaiheisen testin
avulla, sopiiko turvavyö lapselle vai onko tur-
vavyön istuvuuden parantamiseksi syytä vielä
käyttää ryhmän 2 tai 3 turvaistuinta:
1. Pystyykö lapsi istumaan aivan auton istui-
men perällä?
2. Taipuvatko lapsen polvet mukavasti auton
istuimen etureunan yli lapsen istuessa
aivan istuimen perällä?
3. Ylittääkö olkavyö lapsen olkapään kaulan
ja käsivarren välistä?
4. Onko vyön lantio-osa mahdollisimman al-
haalla niin, että se koskettaa lapsen reisiä
vatsan sijaan?
5. Pystyykö lapsi istumaan näin koko mat-
kan ajan?Jos vastaus johonkin näistä kysymyksistä on
”ei”, lapsen on vielä käytettävä autossa ryh-
män 2 tai 3 turvaistuinta. Jos lapsi käyttää
lantio-/olkavyötä, tarkista vyön istuvuus sään-
nöllisin väliajoin ja varmista, että vyön lukko
on kiinnitetty. Liikehtivä tai veltosti istuva
lapsi voi siirtää turvavyön pois paikaltaan. Jos
olkavyö koskettaa kasvoja tai kaulaa, siirrä
lapsi lähemmäksi auton keskiosaa tai käytä
korokeistuinta saadaksesi turvavyön asettu-
maan oikein.
VAROITUS!
Älä koskaan anna lapsen pitää olkavyötä
kainalossa tai selän takana. Törmäyksessä
olkavyö ei suojaa lasta oikein, mikä voi
aiheuttaa hengenvaarallisen vamman.
Lapsen on aina käytettävä oikealla tavalla
sekä lantio- että olkavyötä.
ISOFIX-kiinnitysjärjestelmä
Tässä ajoneuvossa on turvaistuimien ISOFIX-
kiinnitysjärjestelmä. Sen avulla ISOFIX-
yhteensopivat turvaistuimet voidaan kiinnit-
tää käyttämättä ajoneuvon turvavöitä.
ISOFIX-järjestelmässä on kaksi alakiinnitys-
kohtaa istuintyynyn takana, selkänojan ja is-
tuintyynyn välissä. Yläosan hihnan kiinnitys-
kohta sijaitsee istuinpaikan takana.
Kuva E
TURVALLISUUS
112

Kuvassa E näkyy esimerkki yleiskäyttöisestä
painoluokan 1 ISOFIX-turvaistuimesta.
ISOFIX-turvaistuimia on saatavana myös
muissa painoluokissa.
ISOFIX-kiinnityskohtien sijainti
Alakiinnityskohdat ovat pyöreitä tankoja,
jotka sijaitsevat istuintyynyn takaosassa is-
tuintyynyn ja selkänojan välissä. Ne ovat nä-
kyvissä, kun nojaat takaistuinta vasten tur-
vaistuinta kiinnittäessäsi. Löydät ne helposti
tunnustelemalla sormella selkänojan ja is-
tuintyynyn väliä.
Hihnojen kiinnityskohdat
Takaistuinten reunapaikkojen takana on hih-
nojen kiinnityskohdat.
ISOFIX-turvaistuimen kummallakin puolella
on jäykkä jalusta. Niissä kummassakin on
kiinnike, joka kiinnitetään alempaan kiinni-
tyskohtaan. Kiinnityksen saa kiristettyä tiu-
kasti kiinnityskohtaan. Kasvot menosuun-
taan asennettavissa turvaistuimissa ja
joissakin selkä menosuuntaan asennettavissa
turvaistuimissa on myös kiinnityshihna. Kiin-
nityshihnan päässä on koukku, jolla hihna
kiinnitetään yläkiinnityskohtaan. Hihnan saa
säädettyä, kun se on kiinnitetty kiinnityskoh-
taan.
ISOFIX-kiinnityskohtien sijainnit
Hihnojen kiinnityskohtien sijainnit
113

Keski-istuimen ISOFIX
VAROITUS!
• Tässä ajoneuvossa ei ole keskimmäisiä
ISOFIX- tai hihnan kiinnityskohtia.
Paikka ei ole hyväksytty ISOFIX-
turvaistuinjärjestelmille. Älä kiinnitä
keskipaikalle kasvot menosuuntaan
VAROITUS!
asennettavaa turvaistuinta kiinnityshih-
nalla.
• Kiinnitä turvaistuin keskipaikalle turva-
vyöllä.
• Älä kiinnitä samaan alakiinnityskohtaan
useita turvaistuimia. Katso kiinnitysoh-
jeet kohdasta ISOFIX-turvaistuimen
kiinnitys.
Matkustajan istuinten soveltuminen ISOFIX-
turvaistuimille
Seuraavassa taulukossa on kuvattu ISOFIX-
turvaistuinjärjestelmien eri kiinnitysvaih-
toehdot istuimille, joissa on eurooppalaisen
ECE 16 -standardin mukaiset ISOFIX-
kiinnityskohdat.
Ajoneuvon ISOFIX-istuimien sijoitustaulukko
Painoryhmä Kokoluokka Kiinnitys EtuistuinTakarivin reu-
napaikka oik./
vas.Takarivin kes-
kipaikkaKeskirivin reu-
napaikkaKeskirivin kes-
kipaikkaMuut paikat
TurvakaukaloF ISO/L1 X X X – – –
G ISO/L2 X X X – – –
(1) X – X – – –
0–10 kgE ISO/R1 X IUF/IUF X – – –
(1) X – X – – –
0+-13kgE ISO/R1 X IUF/IUF X – – –
D ISO/R2 X IUF/IUF X – – –
C ISO/R3 X IUF/IUF X – – –
(1) X X X – – –
TURVALLISUUS
114

Ajoneuvon ISOFIX-istuimien sijoitustaulukko
Painoryhmä Kokoluokka Kiinnitys EtuistuinTakarivin reu-
napaikka oik./
vas.Takarivin kes-
kipaikkaKeskirivin reu-
napaikkaKeskirivin kes-
kipaikkaMuut paikat
I – 9–18 kgD ISO/R2 X IUF/IUF X – – –
C ISO/R3 X IUF/IUF X – – –
B ISO/F2 X IUF/IUF X – – –
B1 ISO/F2X X IUF/IUF X – – –
A ISO/F3 X IUF/IUF X – – –
(1) X – X – – –
II – 15–25 kg (1) X – X – – –
III – 22–36 kg (1) X – X – – –
Edellä esitetyssä taulukossa käytettyjen kir-
jaimien selitykset:
• (1) = Sellaisten turvalaitteiden osalta, joilla
ei ole kunkin painoryhmän ISO/XX-
kokoluokan tunnusta (A–G), auton valmis-
taja ilmoittaa kullekin paikalle suositellut
ajoneuvokohtaiset ISOFIX-
turvajärjestelmät.• IUF = Soveltuu tähän painoryhmään hyväk-
sytyille, yleisen luokan ISOFIX-
turvaistuimille (kasvot menosuuntaan).
• X = ISOFIX-sijoitus ei sovellu tämän paino-
ryhmän ja/tai kokoluokan
ISOFIX-turvaistuimille.Noudata aina turvaistuimen valmistajan ohjeita
asentaessasi turvaistuinta. Kaikkia turvaistuin-
järjestelmiä ei asenneta tässä kuvatulla tavalla.
Yleiskäyttöistä ISOFIX-turvaistuinjärjestelmää
käytettäessä on käytettävä turvaistuinjärjestel-
mää, jossa on merkintä ECE R44 (julkaisu R44/
03 tai tätä uudempi) Universal ISOFIX.
115

ISOFIX-turvaistuimen kiinnittäminen
Jos kyseisessä istuinpaikassa on automaatti-
sella lukituskelalla (ALR) varustettu turvavyö,
siirrä turvavyö pois tieltä seuraavien ohjeiden
mukaisesti. Tarkista kunkin istuimen turva-
vyötyyppi kohdasta Turvaistuimen kiinnittä-
minen ajoneuvon turvavyön avulla.
1. Löysää ensin alaliittimien ja turvaistui-
men kiinnityshihnan säätimet, jotta liitti-
mien kiinnitys ajoneuvon kiinnityskohtiin
on helpompaa.
2. Aseta turvaistuin istuimen alakiinnitys-
kohtien väliin. Joidenkin toisen rivin is-
tuinten kohdalla istuinta on ehkä kallis-
tettava tai niskatukea on nostettava, jotta
istuin sopii paremmin. Jos takaistuin on
siirrettävissä eteen- ja taaksepäin, voit
halutessasi siirtää sen takimmaiseen
asentoon ja tehdä näin turvaistuimelle
tilaa. Voit tehdä turvaistuimelle lisätilaa
myös siirtämällä etuistuinta eteenpäin.
3. Kiinnitä turvaistuimen liittimet istuimen
alakiinnityskohtiin.4. Jos turvaistuimessa on kiinnityshihna,
liitä se hihnan yläkiinnityskohtaan. Katso
hihnan kiinnityskohdan kiinnitysohjeet
kohdasta Turvaistuimen kiinnittäminen
yläkiinnityskohtaa käyttämällä.
5. Kiristä kaikki hihnat samalla, kun työnnät
turvaistuinta taakse- ja alaspäin. Kiristä
hihnat turvaistuimen valmistajan ohjei-
den mukaan.
6. Varmista, että turvaistuin on kiinnittynyt
tiukasti vetämällä turvaistuinta edestakai-
sin vyöreitillä. Se ei saa liikkua mihinkään
suuntaan enempää kuin 25 mm.
VAROITUS!
• Jos turvaistuin kiinnitetään väärin
ISOFIX-kiinnityspisteisiin, se ei anna
lapselle kunnollista suojaa törmäystilan-
teessa. Lapsi voi loukkaantua vakavasti
tai joutua hengenvaaraan. Noudata tar-
kasti turvaistuimen valmistajan ohjeita,
kun kiinnität turvaistuinta.
• Turvaistuinten kiinnityspisteet kestävät
oikein kiinnitettyjen turvaistuinten
enimmäiskuorman. Niitä ei saa käyttää
VAROITUS!
aikuisten turvavöiden, valjaiden tai mui-
den esineiden kiinnittämisessä.
• Kiinnitä turvaistuin, kun ajoneuvo on
pysähdyksissä. ISOFIX-
turvaistuinjärjestelmä on kiinnitetty oi-
kein, kun kuulet naksahduksen.
Turvaistuimen kiinnittäminen yläkiinnitys-
kohtaa käyttämällä
1. Etsi hihnan kiinnityskohta istuinpaikan
takaa. Siirrä istuinta tarvittaessa eteen-
päin, jolloin hihnan kiinnityskohta on pa-
remmin näkyvissä. Jos istuinpaikassa ei
ole yläkiinnityskohtaa, siirrä turvaistuin
tarvittaessa toiselle istuinpaikalle.
2. Vedä ylähihna suoraan selkänojan ylitse
sen istuimen kohdalta, johon haluat kiin-
nittää turvalaitteen. Jos ajoneuvossa on
takaistuinten säädettävät niskatuet, nosta
niskatukea ja, jos mahdollista, ohjaa ylä-
hihna niskatuen alta kahden pidikkeen
välistä. Jos tämä ei ole mahdollista, laske
niskatukea ja vie ylähihnakiinnitin niska-
tuen ovenpuoleisen sivun vierestä.
TURVALLISUUS
116

3. Kiinnitä turvaistuimen kiinnityshihnan
koukku yläkiinnityskohtaan kuvan
mukaisesti.
4. Kiristä kiinnityshihna turvaistuimen val-
mistajan ohjeiden mukaan.
VAROITUS!
• Väärin kiinnitetty ylähihna voi johtaa sii-
hen, että lapsen pää pääsee liikkumaan
VAROITUS!
liikaa, mikä voi aiheuttaa loukkaantumi-
sen. Kiinnitä turvaistuimen ylähihna
käyttämällä kiinnityspistettä, joka on
suoraan turvaistuimen takana.
• Jos autossa on jaettu takaistuin, var-
mista, että hihna ei luisu selkänojien
väliin, kun kiristät hihnaa.
Turvaistuimen kiinnittäminen ajoneuvon
turvavyön avulla
Turvaistuinjärjestelmät kiinnitetään auton is-
tuimiin lantioturvavyöllä tai lantio-/olkavyön
lantio-osalla.
VAROITUS!
• Jos turvaistuin asennetaan väärin tai sitä
ei kiinnitetä paikalleen asianmukaisesti,
se ei välttämättä anna kunnollista suo-
jaa törmäystilanteessa. Lapsi voi louk-
kaantua vakavasti tai joutua hengenvaa-
raan.
• Noudata tarkasti turvaistuimen valmis-
tajan ohjeita, kun kiinnität turvaistuinta.Takaistuinten turvavöissä on automaattinen
lukituskela, jonka avulla vyön lantio-osa py-
syy tiukasti turvaistuimen ympärillä. Auto-
maattisen lukituskelan saa lukittua paikal-
leen vetämällä vyön kokonaan ulos kelasta ja
antamalla vyön sitten kelautua takaisin. Jos
kela on lukittunut, siitä kuuluu naksahdus,
kun vyö työntyy takaisin. Katso lisätietoja
automaattisesta lukituskelasta luvun Mat-
kustajien turvajärjestelmät kohdan Auto-
maattiset lukituskelat (ALR) kuvauksesta Au-
tomaattinen lukitustila.
Käyttämättömän automaattisella lukituske-
lalla varustetun turvavyön säilytys
Kun ISOFIX-turvaistuin kiinnitetään paikal-
leen, siirrä säilytysasentoon kaikki automaat-
tisella lukituskelalla varustetut turvavyöt,
joita ei käytetä tai joita ei käytetä turvaistui-
men kiinnittämiseen. Lapsi saattaa loukata
itsensä leikkiessään käyttämättömällä turva-
vyöllä, jos turvavyön kiristin lukittuu. Ennen
kuin kiinnität ISOFIX-kiinnitysjärjestelmällä
varustetun turvaistuimen, kiinnitä turvavyö
omaan kiinnikkeeseensä, jolloin se jää tur-
vaistuimen taakse ja on poissa lapsen ulottu-
vilta. Jos turvaistuimen taakse jäävä turvavyö
Hihnojen kiinnityskohtien sijainnit
117

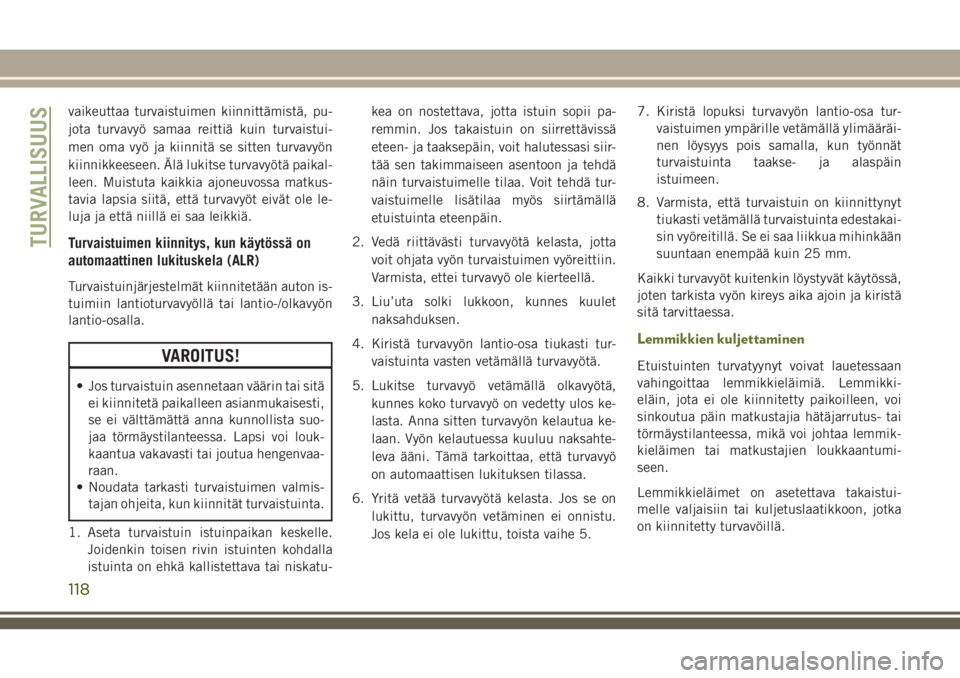

vaikeuttaa turvaistuimen kiinnittämistä, pu-
jota turvavyö samaa reittiä kuin turvaistui-
men oma vyö ja kiinnitä se sitten turvavyön
kiinnikkeeseen. Älä lukitse turvavyötä paikal-
leen. Muistuta kaikkia ajoneuvossa matkus-
tavia lapsia siitä, että turvavyöt eivät ole le-
luja ja että niillä ei saa leikkiä.
Turvaistuimen kiinnitys, kun käytössä on
automaattinen lukituskela (ALR)
Turvaistuinjärjestelmät kiinnitetään auton is-
tuimiin lantioturvavyöllä tai lantio-/olkavyön
lantio-osalla.
VAROITUS!
• Jos turvaistuin asennetaan väärin tai sitä
ei kiinnitetä paikalleen asianmukaisesti,
se ei välttämättä anna kunnollista suo-
jaa törmäystilanteessa. Lapsi voi louk-
kaantua vakavasti tai joutua hengenvaa-
raan.
• Noudata tarkasti turvaistuimen valmis-
tajan ohjeita, kun kiinnität turvaistuinta.
1. Aseta turvaistuin istuinpaikan keskelle.
Joidenkin toisen rivin istuinten kohdalla
istuinta on ehkä kallistettava tai niskatu-kea on nostettava, jotta istuin sopii pa-
remmin. Jos takaistuin on siirrettävissä
eteen- ja taaksepäin, voit halutessasi siir-
tää sen takimmaiseen asentoon ja tehdä
näin turvaistuimelle tilaa. Voit tehdä tur-
vaistuimelle lisätilaa myös siirtämällä
etuistuinta eteenpäin.
2. Vedä riittävästi turvavyötä kelasta, jotta
voit ohjata vyön turvaistuimen vyöreittiin.
Varmista, ettei turvavyö ole kierteellä.
3. Liu’uta solki lukkoon, kunnes kuulet
naksahduksen.
4. Kiristä turvavyön lantio-osa tiukasti tur-
vaistuinta vasten vetämällä turvavyötä.
5. Lukitse turvavyö vetämällä olkavyötä,
kunnes koko turvavyö on vedetty ulos ke-
lasta. Anna sitten turvavyön kelautua ke-
laan. Vyön kelautuessa kuuluu naksahte-
leva ääni. Tämä tarkoittaa, että turvavyö
on automaattisen lukituksen tilassa.
6. Yritä vetää turvavyötä kelasta. Jos se on
lukittu, turvavyön vetäminen ei onnistu.
Jos kela ei ole lukittu, toista vaihe 5.7. Kiristä lopuksi turvavyön lantio-osa tur-
vaistuimen ympärille vetämällä ylimääräi-
nen löysyys pois samalla, kun työnnät
turvaistuinta taakse- ja alaspäin
istuimeen.
8. Varmista, että turvaistuin on kiinnittynyt
tiukasti vetämällä turvaistuinta edestakai-
sin vyöreitillä. Se ei saa liikkua mihinkään
suuntaan enempää kuin 25 mm.
Kaikki turvavyöt kuitenkin löystyvät käytössä,
joten tarkista vyön kireys aika ajoin ja kiristä
sitä tarvittaessa.
Lemmikkien kuljettaminen
Etuistuinten turvatyynyt voivat lauetessaan
vahingoittaa lemmikkieläimiä. Lemmikki-
eläin, jota ei ole kiinnitetty paikoilleen, voi
sinkoutua päin matkustajia hätäjarrutus- tai
törmäystilanteessa, mikä voi johtaa lemmik-
kieläimen tai matkustajien loukkaantumi-
seen.
Lemmikkieläimet on asetettava takaistui-
melle valjaisiin tai kuljetuslaatikkoon, jotka
on kiinnitetty turvavöillä.
TURVALLISUUS
118
