20)Při určitých provozních stavech, jako je
startování a jízda za nízkých venkovních
teplot nebo po naplnění LPG s nízkým
obsahem propanu, se může systém
dočasně přepnout na provoz na benzín,
aniž toto přepnutí signalizuje na přístrojové
desce. V případě nízké hladiny LPG v nádrži
nebo při žádosti o vysoké výkony (např. při
předjíždění, plně zatížené vozidlo, jízda
v prudkém stoupání, apod.) se systém
může přepnout automaticky na benzín, aby
motor poskytoval dostatečný výkon;
v takovém případě bude toto přepnutí
signalizováno rozsvícením zelené kontrolky
na displeji. Jakmile výše uvedený stav
pomine, systém se automaticky vrátí na
provozní režim na LPG a zelená kontrolka
zhasne. Aby mohlo k tomuto
automatickému přepnutí dojít, je nutné
zajistit, aby se v benzínové nádrži trvale
nacházela dostatečná zásoba paliva.
21)Používejte výhradně LPG pro motorová
vozidla.
22)Je přísně zakázáno používat do LPG
přísady jakéhokoli typu.
23)Pravidelně (alespoň jednou za půl roku)
je vhodné nechat vyčerpat LPG obsažený
v nádrži a při prvním doplňování
zkontrolovat, zda není překročeno
předepsané maximální množství 38 litrů
(včetně rezervy) (s tolerancí 2 litrů navíc) (viz
popis v části “Provozní náplně” v tomto
dodatku). Pokud zjistíte hodnotu vyšší než
38 litrů (včetně rezervy), je nutné bez
prodlení vyhledat autorizovaný servis Fiat.
47

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA
A PALUBNÍ PŘÍSTROJE.........49
DISPLEJ..................51
TRIP COMPUTER.............53
KONTROLKY A UPOZORNĚNÍ....54
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
VERZE S JEDNOBAREVNÝM DISPLEJEM
A. Rychloměr (ukazatel rychlosti) / B. Digitální ukazatel hladiny paliva s kontrolkou rezervy / C. Displej / D. Digitální ukazatel
teploty chladicí kapaliny motoru s kontrolkou nejvyšší teploty / E. Otáčkoměr
Verze na LPG: namísto ukazatele teploty D se nachází ukazatel hladiny paliva LPG a “teplota chladicí kapaliny” se zobrazuje na
displeji přístrojové desky.
Kontrolka pouze u dieselových verzí.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
55F1B0341C
49

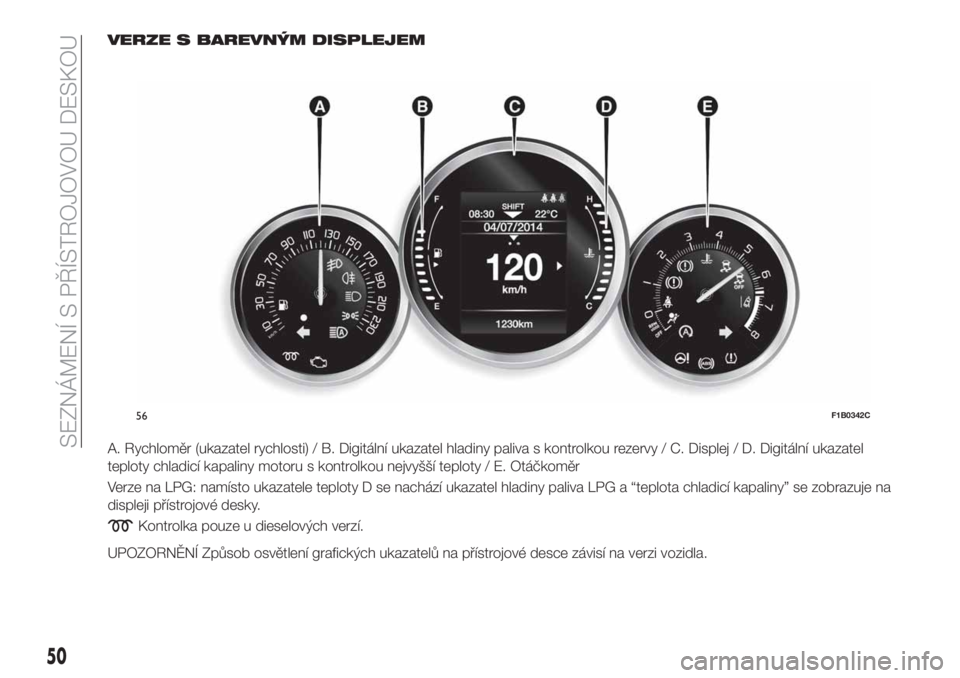

VERZE S BAREVNÝM DISPLEJEM
A. Rychloměr (ukazatel rychlosti) / B. Digitální ukazatel hladiny paliva s kontrolkou rezervy / C. Displej / D. Digitální ukazatel
teploty chladicí kapaliny motoru s kontrolkou nejvyšší teploty / E. Otáčkoměr
Verze na LPG: namísto ukazatele teploty D se nachází ukazatel hladiny paliva LPG a “teplota chladicí kapaliny” se zobrazuje na
displeji přístrojové desky.
Kontrolka pouze u dieselových verzí.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
56F1B0342C
50
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

DISPLEJ
POPIS
Vozidlo je vybaveno displejem, který za
jízdy poskytuje řidiči užitečné informace.
Na displeji obr. 57 se zobrazují
následující informace:
A: čas, Gear Shift Indicator (indikace
přeřazení rychlostních stupňů - je-li ve
výbavě), zařazený rychlostní stupeň (jen
verze s automatickou převodovkou),
venkovní teplota, kompas (je-li), datum.
B: rychlost vozidla, případná
upozornění/signalizace závad.
C: celkový počet ujetých kilometrů
(nebo mílí) a ikony případných
signalizací závad.
GEAR SHIFT INDICATOR
(je-li ve výbavě)
Systém Gear Shift Indicator (GSI)
doporučuje na displeji řidiči, kdy má
přeřadit.
Pomocí systému GSI je řidič
upozorňován, že zařazením jiného
rychlostního stupně lze dosáhnout
úspory z hlediska spotřeb.
Pokud se na obrazovce zobrazí ikona
SHIFT UP (
SHIFT), GSI řidiči
navrhuje přeřadit na stupeň s vyšším
převodovým poměrem; když se na
displeji objeví ikona SHIFT DOWN (
SHIFT), GSI doporučuje přeřadit na
stupeň s nižším převodovým poměrem.
Signalizace zůstane na displeji svítit,
dokud řidič nepřeřadí nebo dokud se
neobnoví jízdní stav, kdy již nebude
nutné řadit pro optimalizaci spotřeby.
OVLÁDACÍ TLAČÍTKA
Nachází se vlevo od volantu obr. 58.
Umožňují navolit a nastavovat položky
v hlavním menu displeje (viz popis
v části "Hlavní menu").
/: stiskem a uvolněním
tlačítek přejít do hlavního menu
a procházet jednotlivé položky menu
a podmenu nahoru či dolů.
/: stiskem a uvolněním
tlačítek přejít na zobrazení informací
nebo do podmenu některé položky
hlavního menu.
OK: stiskem tlačítka lze přejít na
zobrazení informací/zvolit některou
z nich nebo přejít do podmenu některé
položky hlavního menu a zvolit ji.
Podržením tlačítka jednu sekundu lze
znovu nastavit zobrazené/zvolené
funkce.
57F1B0179C
58F1B0183C
51

HLAVNÍ MENU
Menu obsahuje následující položky:
TRIP
MOOD SELECTOR (nebo DRIVE
MODE podle země dovozu vozidla) (je-li
ve výbavě) / GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO
PHONE
NAVIGATION
ALERTS
VEHICLE SETUP
Vehicle Setup (úprava nastavení
vozidla)
Tato položka menu umožňuje upravit
nastavení následujících položek:
„Engine Off“ (je-li položka v menu);
„Display“;
"Units".
"Clock & Date".
"Security"
"Security & Assistance“
"Lights".
"Doors & Locks".
Engine Off (je-li položka v menu)
Lze vypnout motor v případě závady
systému Keyless Go a to podle pokynů
zobrazovaných na displeji.Displej
Zvolením položky "Display" lze získat
přístup k následujícím nastavením/
informacím: „Language“, „See phone",
"See Navigation", "Automatic Trip B
reset", "Drive Mode Repeat" (nebo
"Mood Selector Repeat" podle země
dovozu vozidla) (je-li ve výbavě) „Display
settings“.
"Units"
Zvolením položky "Units" lze zvolit
měrnou jednotku: „Imperial“, „Metric“,
„Custom“.
"Clock & Date"
Zvolením položky "Clock & Date" lze
provést následující nastavení: "Set
time", "Time format", "Set date".
"Security"
Zvolením položky „Security“ lze provést
následující nastavení: „Passenger
AIRBAG“, „Speed beep“, „Seat belt
buzzer“, „Hill Hold Control“.
Nastavením „Passenger AIRBAG“ lze
aktivovat / deaktivovat airbag
spolucestujícího:
Passenger's protection active:
svítí kontrolka
ONna přístrojové
desce.
Passenger's protection not
active: svítí kontrolka
OFFna
přístrojové desce."Security & Assistance"
Informace o nastavení jsou uvedeny
v částiUconnect™v příslušné
kapitole.
"Lights"
Zvolením položky „Lights“ lze provést
následující nastavení: „Interior Ambient
Lights", „Headlight sensor“, „Follow
me“, „Headlight Illumination on
Approach“, „Auto High Beam“,
„Daytime Running Lights“, „Cornering
lights".
"Doors & Locks"
Zvolením položky „Doors & Locks“ lze
provést následující nastavení:
„Autoclose“, „Aut. unl. on exit“, „Flash
Lights with Lock“, „Horn with Lock“,
„Horn w/Rem.Strt.“, „Remote Unlock“,
„Remote Unlock“ (verze s Keyless
Entry), „Keyless Entry“.
POZN.: U systémuUconnect™se
některé položky menu zobrazují
a ovládají na jeho displeji a nikoli na
displeji přístrojové desky (postupujte
podle kapitoly “Multimedia” nebo
v příloze dostupné on line).
52
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

TRIP COMPUTER
Se zapalováním na MAR umožňuje "Trip
computer" zobrazovat veličiny
provozních stavů vozidla.
Funkci má dvě oddělené paměti zvané
"Trip A" a Trip B", tzn. že lze nezávisle
monitorovat dvě "kompletní mise"
(cesty) vozidla.
“Trip A” a "Trip B" umožňují zobrazovat
následující veličiny:
Distance Traveled
Avg Economy
Average speed
Travel time (doba jízdy).
U verzí na LPG jsou veličiny “Range”,
“Avg Fuel Consumption” a “Current fuel
consumption” dostupné pro provoz
motoru na benzín i na LPG.Pro reset veličin stiskněte a podržte
stisknuté tlačítkoOKobr.59na
volantu.
Pozn. Veličiny "Range" a "Current fuel
Consumption" nelze vynulovat.
59F1B0184C
53

KONTROLKY A UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to
přístrojová deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za
vyčerpávající a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do
odstranění příčiny závady.
Kontrolka Význam
červenáNÍZKÁ HLADINA BRZDOVÉ KAPALINY / ZAPNUTÁ ELEKTRICKÁ PARKOVACÍ BRZDA
Nedostatečné množství brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v nádržce klesne pod minimum možným únikem
z okruhu. Doplňte hladinu brzdové kapaliny a zkontrolujte, zda kontrolka zhasne. Pokud zůstane kontrolka
svítit, obraťte se na autorizovaný servis Fiat.
Zapnutá elektrická parkovací brzda
Kontrolka se rozsvítí při zapnutí elektrické parkovací brzdy. Vypněte elektrickou parkovací brzdu
a zkontrolujte, zda kontrolka zhasne. Pokud zůstane kontrolka svítit, obraťte se na autorizovaný servis Fiat.
červená
žlutáZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu
nebo nedostupnost systému EBD. V takovém případě by se prudkým brzděním mohla předčasně
zablokovat zadní kola a vozidlo by mohlo vybočit ze směru jízdy.
S nejvyšší opatrností jeďte bez prodlení do nejbližšího autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
54
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
