2018 FIAT 500X Návod k použití a údržbě (in Czech)

SYMBOLY ZOBRAZOVANÉ NA DISPLEJI
Symbol Význam
červenáNEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Symbol se spolu s upozorněním na displeji rozsvítí při nedostatečném tlaku motorového oleje.
26)
UPOZORNĚNÍ Nejezděte s vozidlem, dokud nebude závada odstraněna. Rozsvícení symbolu neudává
množství oleje v motoru: to je nutno vždy zkontrolovat manuálně.
červenáZÁVADA AIRBAGŮ
Rozsvícení symbolu signalizuje závadu v airbagové soustavě. Obraťte se na autorizovaný servis Fiat, jakmile
to bude možné.
červenáNEDOVŘENÉ VÍKO MOTOROVÉHO PROSTORU
Symbol se na displeji rozsvítí při nedovřeném víku motorového prostoru. Zavřete řádně víko motorového
prostoru.
červenáNEDOVŘENÉ VÍKO ZAVAZADLOVÉHO PROSTORU
Symbol se na displeji rozsvítí při nedovřeném víku zavazadlového prostoru. Uzavřete řádně víko
zavazadlového prostoru.
červenáZÁVADA AUTOMATICKÉ PŘEVODOVKY AT9 / AUTOMATICKÉ PŘEVODOVKY S DUÁLNÍ SPOJKOU
Symbol se rozsvítí při zjištění závady automatické převodovky nebo dvouspojkové automatické převodovky.
Obraťte se co nejdříve na značkový servis Fiat.27)
63

Symbol Význam
červenáZÁVADA ALTERNÁTORU
Rozsvícení symbolu za chodu motoru signalizuje závadu alternátoru. Obraťte se na autorizovaný servis Fiat,
jakmile to bude možné.
červenáNEDOVŘENÉ DVEŘE
Symbol se rozsvítí, jestliže nejsou správně zavřené některé dveře. Pokud jsou dveře vozidla otevřené za
jízdy, ozve se zvuková výstraha. Zavřete řádně dveře.
žlutá
žlutáZÁVADA SYSTÉMU CITY BRAKE CONTROL
Symboly se rozsvítí (spolu s upozorněním na displeji) při závadě systému Full Brake Control. Obraťte se na
autorizovaný servis Fiat, jakmile to bude možné.
žlutáZÁVADA SYSTÉMU LANE ASSIST
Symbol se rozsvítí při trvalé závadě systému LaneSense. Obraťte se na autorizovaný servis Fiat, jakmile to
bude možné.
64
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Symbol Význam

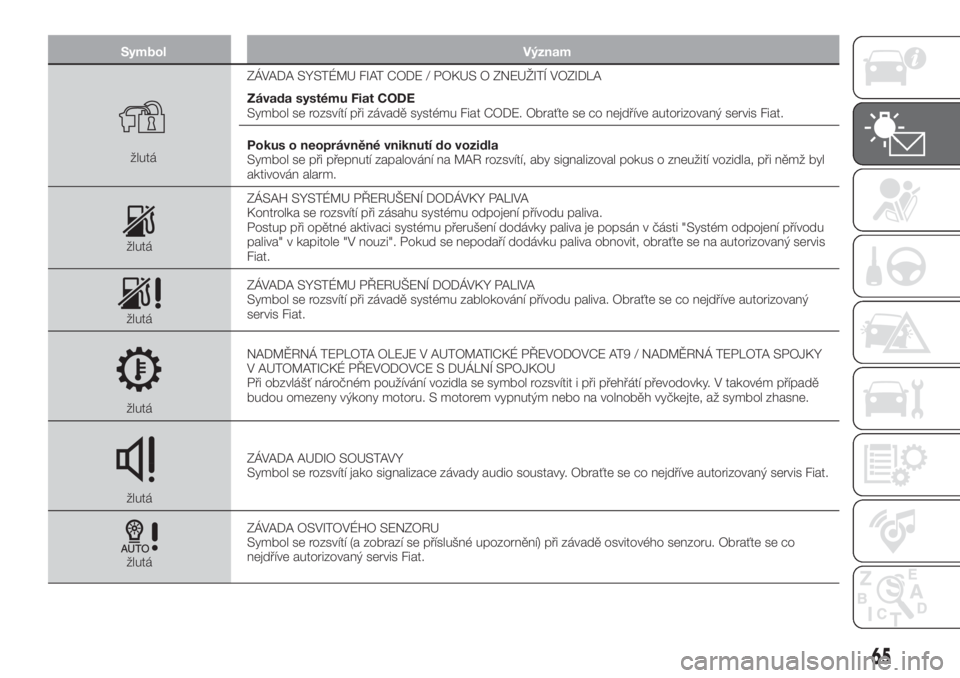

žlutáZÁVADA SYSTÉMU FIAT CODE / POKUS O ZNEUŽITÍ VOZIDLA
Závada systému Fiat CODE
Symbol se rozsvítí při závadě systému Fiat CODE. Obraťte se co nejdříve autorizovaný servis Fiat.
Pokus o neoprávněné vniknutí do vozidla
Symbol se při přepnutí zapalování na MAR rozsvítí, aby signalizoval pokus o zneužití vozidla, při němž byl
aktivován alarm.
žlutáZÁSAH SYSTÉMU PŘERUŠENÍ DODÁVKY PALIVA
Kontrolka se rozsvítí při zásahu systému odpojení přívodu paliva.
Postup při opětné aktivaci systému přerušení dodávky paliva je popsán v části "Systém odpojení přívodu
paliva" v kapitole "V nouzi". Pokud se nepodaří dodávku paliva obnovit, obraťte se na autorizovaný servis
Fiat.
žlutáZÁVADA SYSTÉMU PŘERUŠENÍ DODÁVKY PALIVA
Symbol se rozsvítí při závadě systému zablokování přívodu paliva. Obraťte se co nejdříve autorizovaný
servis Fiat.
žlutáNADMĚRNÁ TEPLOTA OLEJE V AUTOMATICKÉ PŘEVODOVCE AT9 / NADMĚRNÁ TEPLOTA SPOJKY
V AUTOMATICKÉ PŘEVODOVCE S DUÁLNÍ SPOJKOU
Při obzvlášť náročném používání vozidla se symbol rozsvítit i při přehřátí převodovky. V takovém případě
budou omezeny výkony motoru. S motorem vypnutým nebo na volnoběh vyčkejte, až symbol zhasne.
žlutáZÁVADA AUDIO SOUSTAVY
Symbol se rozsvítí jako signalizace závady audio soustavy. Obraťte se co nejdříve autorizovaný servis Fiat.
žlutáZÁVADA OSVITOVÉHO SENZORU
Symbol se rozsvítí (a zobrazí se příslušné upozornění) při závadě osvitového senzoru. Obraťte se co
nejdříve autorizovaný servis Fiat.
65

Symbol Význam
žlutáZÁVADA DEŠŤOVÉHO SENZORU
Symbol se rozsvítí při závadě dešťového senzoru. Obraťte se co nejdříve autorizovaný servis Fiat.
žlutáZÁVADA SYSTÉMU START&STOP
Symbol se rozsvítí jako signalizace závady systému Start&Stop. Na displeji se zobrazí příslušné upozornění.
Obraťte se co nejdříve autorizovaný servis Fiat.
žlutáZÁVADA SYSTÉMU KEYLESS GO
Symbol se rozsvítí při závadě systému Keyless Go. Obraťte se na autorizovaný servis Fiat, jakmile to bude
možné.
66
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Symbol Význam
žlutáUPOZORNĚNÍ NA MOŽNOU TVORBU NÁLEDÍ NA VOZOVCE
Symbol se rozsvítí při venkovní teplotě 3 °C a méně.
UPOZORNĚNÍ Při závadě snímače venkovní teploty se namísto hodnoty teploty zobrazí čárky.
žlutáZÁVADA OMEZOVAČE SPEED LIMITER
Symbol se rozsvítí při závadě zařízení Speed Limiter. Obraťte se co nejdříve na autorizovaný servis Fiat, aby
závadu odstranili.
žlutáZÁVADA SYSTÉMU POHONU 4x4
Symbol se rozsvítí při závadě v systému pohonu všech kol. Obraťte se co nejdříve na značkový servis Fiat.
žlutáZÁVADA VNĚJŠÍCH SVĚTEL
Symbol se rozsvítí, aby signalizoval závadu následujících světel: denní světla (DRL); parkovací světla;
poziční světla, směrová světla; zadní svítilna do mlhy; couvací světla, osvětlení registrační značky, brzdová
světla.
Možná závada: spálení žárovky nebo přepálení příslušné pojistky nebo přerušené elektrického spojení.
žlutáPORUCHA AUTOMATICKÝCH DÁLKOVÝCH SVĚTLOMETŮ
Symbol se rozsvítí jako signalizace závady automatických dálkových světlometů. Obraťte se na
autorizovaný servis Fiat, jakmile to bude možné.
67

Symbol Význam
žlutáVODA V NAFTOVÉM FILTRU (dieselové verze)
Rozsvícením za jízdy symbol signalizuje (spolu s upozorněním na displeji) vodu v naftovém filtru.
28)
žlutáProbíhá ČISTĚNÍ DPF (filtr pevných částic) (pouze dieselové verze s DPF)
Rozsvícením symbol signalizuje, že systém DPF potřebuje regenerací odstranit zachycené nečistoty (pevné
částice).
Symbol se nerozsvítí při každé regeneraci DPF, ale pouze v případě, kdy si jízdní stavy tuto signalizaci
vynutí. Aby symbol zhasl, je nutno s vozidlem pokračovat v jízdě až do skončení regenerace. Proces
regenerace trvá v průměru 15 minut. Optimální podmínky pro dokončení regenerace je ujetí 60 km/h při
otáčkách motoru nad 2 000 ot/min.
Rozsvícení symbolu nelze chápat jako poruchu vozidla, a proto není nutno zajíždět do servisu.
29)
68
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Symbol Význam
žlutáZÁVADA SNÍMAČE VÝŠKY HLADINY PALIVA
Symbol se rozsvítí při závadě snímač výšky hladiny paliva. Obraťte se na autorizovaný servis Fiat.
žlutáZÁVADA SYSTÉMU DODÁVKY LPG
Symbol se na displeji zobrazí při závadě systému dodávky LPG. V takovém případně nesvítí na digitálním
ukazateli žádná čárka.
V případě poruchy se obraťte na autorizovaný servis Fiat.
žlutáDEGRADOVANÝ MOTOROVÝ OLEJ
(je-li ve výbavě)
Dieselové verze: symbol se bude zobrazovat ve tříminutových cyklech s pětisekundovým zhasnutím až
do výměny oleje.
Symbol zůstane zobrazen na displeji celou dobu.
Benzínové verze: symbol se rozsvítí a po skončení zobrazovacího cyklu zhasne.
UPOZORNĚNÍ Po první signalizaci bude symbol blikat při každém nastartování motoru výše uvedeným
způsobem, dokud nebude olej vyměněn.
Rozsvícení symbolu neznamená závadu vozidla: je to upozornění, že normálním používáním vozidla nastala
potřeba vyměnit olej.
Zhoršování kvality motorového oleje urychlují jízdy na krátké vzdálenosti, kdy se motor nemůže zahřát na
provozní teplotu.
Obraťte se co nejdříve autorizovaný servis Fiat
žlutáZÁVADA SNÍMAČE TLAKU MOTOROVÉHO OLEJE
Symbol se rozsvítí nepřerušovaně spolu s upozorněním na displeji při závadě snímače tlaku motorového
oleje.
69
30) 31)

Symbol Význam
žlutáZÁVADA ADAPTIVE CRUISE CONTROL (ACC)
(je-li ve výbavě)
Symbol se rozsvítí (společně se zobrazením upozorněním), aby signalizoval závadu systému Adaptive
Cruise Control (ACC). Obraťte se na autorizovaný servis Fiat.
žlutáPLÁNOVANÁ ÚDRŽBA (SERVICE)
V "Plánu údržby" je stanovena pravidelná údržba vozidla v předepsaných intervalech (viz kapitola "Údržba
a péče"). Jakmile se předepsaná servisní prohlídka blíží, při přepnutí zapalování na MAR se na displeji
rozsvítí symbol včetně počtu kilometrů/mílí či dnů (u příslušné verze vozidla), které do ní zbývají.
S klíčkem na MAR se toto zobrazení objeví automaticky, jestliže do údržby zbývají 2 000 km či - u příslušné
verze vozidla - 30 dnů. Upozornění se bude zobrazovat při každém přepnutí zapalování na MAR. Zobrazení
bude v km nebo v mílích podle nastavené měrné jednotky.
V takovém případě se obraťte na autorizovaný servis Fiat, který jednak provede úkony údržby podle
příslušného plánu, jednak vynuluje výše uvedené zobrazování (reset).
bíláJestliže se symbol rozsvítí, je třeba sešlápnout spojkový pedál, aby se dal motor nastartovat.
bíláSymbol se rozsvítí jako doporučení zařadit vyšší převodový poměr (řazení nahoru).
bíláSymbol se rozsvítí jako doporučení zařadit nižší převodový poměr (řazení dolů).
70
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
