2018 FIAT 500X Návod k použití a údržbě (in Czech)

POJISTKOVÁ SKŘÍŇKA V ZAVAZADLOVÉM PROSTORU
Pozn.: Konfigurace pojistky v zavazadlovém prostoru závisí na výbavě vozidla.
Pojistková skříňka B
SPOTŘEBIČE POJISTKA AMPÉRY
HI-FI aparatura F2 20
Elektrické střešní okno F3 20
Elektrické nastavení bederní oblasti (sedadlo řidiče) F4 7,5
Elektrické nastavení polohy předního sedadla (strana řidiče) F5 30
Elektrické nastavení polohy předních sedadel (strana řidiče
a spolucestujícího)F6 7,5
Elektrické nastavení bederní polohy předních sedadel (strana
řidiče a spolucestujícího)F7 30
159

POZOR
143)Jestliže se nová pojistka vzápětí znovu
přeruší, obraťte se na autorizovaný servis
Fiat.
144)Pojistku nevyměňujte za pojistku
s vyšší proudovou hodnotou: NEBEZPEČÍ
POŽÁRU.
145)Jestliže zasáhne pojistka
NEUVEDENÁ na této a předchozí stránce,
obraťte se na autorizovaný servis Fiat.
146)Před výměnou pojistky zkontrolujte, že
je zapalování přepnuté na STOP, klíček
vytažený ze zapalování, pokud se jedná
o mechanický klíček, všechny spotřebiče
jsou vypnuté a/nebo odpojené.
UPOZORNĚNÍ
78)Nikdy nenahrazuje spálenou pojistku
kovovými drátky nebo podobným
materiálem.
79)Pokud je nutno umýt motorový prostor,
dávejte pozor, aby proud vody nezasáhl
přímo pojistkovou skříňku a motor stíračů
skel.
VÝMĚNA KOLA
ZVEDÁK
154) 155)
Důležité:
zvedák váží 2,8 kg.
zvedák není třeba seřizovat;
zvedák se nedá opravit; vadný
zvedák je nutno nahradit jiným
originálním zvedákem;
na zvedák se nesmí montovat žádné
jiné nářadí než ovládací klika.
Údržba
zabraňte usazování nečistot na
“šroubovici”;
“šroubovici” často mažte;
zvedák v žádném případě
neupravujte.
Zvedák se nesmí požívat
v následujících případech:
teploty nižší než -40 °C;
v písčitém či bahnitém terénu;
na nerovném terénu;
na vozovce s velkým sklonem;
za extrémních klimatických jevů:
bouřka, tajfun, cyklon, sněžná bouře,
průtrž mračen, atd.;
v přímém kontaktu s motorem nebo
pro opravy pod vozidlem;
na plavidlech.
POSTUP PŘI VÝMĚNĚ
147) 148) 149) 150) 151) 152) 153)
Postupujte takto:
zastavte vozidlo v místě, které
nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků
a umožňuje kolo bezpečně vyměnit.
Pokud možno, postavte vozidlo na
rovný a dostatečně pevný podklad;
zastavte motor, zapněte výstražná
světla a zapněte elektrickou parkovací
brzdu;
zařaďte první rychlostní stupeň nebo
zpátečku; u verzí s automatickou
převodovkou přestavte řadicí páku na
polohu P (parkování);
před vystoupením z vozidla si
oblékněte reflexní vestu (povinnost ze
zákona);
otevřete zavazadlový prostor a dejte
plošinu šikmo (viz "Zavazadlový prostor"
v kapitole "Seznámení s vozidlem");
přepravku s nářadím uvolněte
z úchytů v zavazadlovém prostoru
a vyjměte ji. Přepravka obsahuje
obr. 133: zvedák A; šroubovák B;
adaptér C pro dotankování paliva
v nouzi; čep D pro vycentrování kola
(je-li ve výbavě, slouží pro montáž
rezervního kola); speciální pojistnou
matici proti krádeži E (je-li, používá se
pro montáž/demontáž kolových
šroubů); klín F (je-li ve výbavě) pro
160
V NOUZI

zablokování kol a vozidla; vlečné oko G;
klíč H na kolové šrouby a zvedák;
imbusový klíč I pro nouzové ovládání
střešního okna (je-li ve výbavě);
zvedněte podlahovou krytinu
A obr. 134 a vyjměte rezervní kolo B pro
nouzové dojetí;
kolo a nářadí umístěte vedle kola,
které se má vyměnit;
z kontejneru s nářadím vyndejte
zajišťovací klín A (je-li) obr. 135,
rozevřete jej podle vyobrazeného
schématu;
zasuňte klín A pod kolo, které se
nachází v diagonále proti kolu, které se
má vyměnit (viz obr. 136 ), aby se
znemožnily nežádoucí pohyby vozidla
zvednutého zvedákem;
klíčem A obr. 137 povolte upevňovací
kolové šrouby asi o jednu otáčku;
V případě slitinových ráfků se
doporučuje vozidlem "zatřást", aby se
usnadnilo oddělení ráfku od náboje
kola,
umístěte zvedák pod vozidlo, blízko
ke kolu, které se má vyměnit;
133F1B0218C
134F1B0219C
135F1B0220C
136F1B0221C
137F1B0223C
161

klíč A obr. 138 zasuňte do zvedáku
B, aby se dal roztáhnout tak, aby se
horní drážkovaná část zasunula
správně do podélníku C vozidla
u značky
na podélníku);
upozorněte případné osoby, které
jsou v blízkosti, že vozidlo se bude
zvedat; je třeba se proto vzdálit od
vozidla a hlavně se jej nedotýkat, dokud
nebude znovu na zemi;
klíčem A otáčejte zvedákem doprava
tak, aby se vozidlo zvedlo o několik
centimetrů;
klíčem A vyšroubujte kolové šrouby
a sejměte poškozené kolo;
zkontrolujte, zda se na styčných
plochách rezervního kola pro nouzové
dojetí a náboje nenacházejí nečistoty,
které by mohly způsobit povolení
upevňovacích šroubů;
pro usnadnění montáže rezervního
kola zašroubuje centrovací čep do
nejvyšší otvoru náboje, pak namontujte
rezervní kolo a zašroubujte kolové
šrouby nejdříve manuálně alespoň
o dva závity;
vyndejte centrovací čep
a zašroubujte manuálně další kolové
šrouby;
klíčem A zašroubujte na doraz
upevňovacích kolové šrouby;
otočte doleva klíčem na šestihranu
zvedáku tak, aby se kolo vrátilo na zem;
odstraňte zvedák;
klíčem A zašroubujte na doraz kolové
šrouby křížem (vždy dva šrouby proti
sobě) v pořadí uvedeném na obr. 139;
poškozené kolo umístěte do
zavazadlového prostoru (pohledovou
stranou směrem nahoru), pak umístěte
správně zpět zvedák a nářadí;
umístěte zpět podlahovou krytinu
a přestavte ložnou plošinu zpět do
rovné polohy (viz "Zavazadlový prostor"
v kapitole "Seznámení s vozidlem");
Zajistěte, aby bylo co nejdříve opět
nasazeno normální kolo, protože je větší
než dojezdové rezervní kolo a po
umístění do prostoru na rezervní kolo
v zavazadlovém prostoru způsobuje
mírnou nerovnost podlážky
v zavazadlovém prostoru.
VÝMĚNA KOLA (verze se
subwooferem)
Verze s dojezdovým rezervním
kolem
U těchto verzí vozidla se nářadí na
výměnu kola nachází v přepravce
v zavazadlovém prostoru.
Při proděravění postupujte následovně:
otevřete zavazadlový prostor
a nadzvedněte podlahovou krytinu;
vyšroubujte upevňovací zařízení
A obr. 140, vytáhněte dojezdové
rezervní kolo B a namontujte místo kola
s proděravěnou pneumatikou výše
uvedenými postupy.
138F1B0224C
139F1B0225C
162
V NOUZI

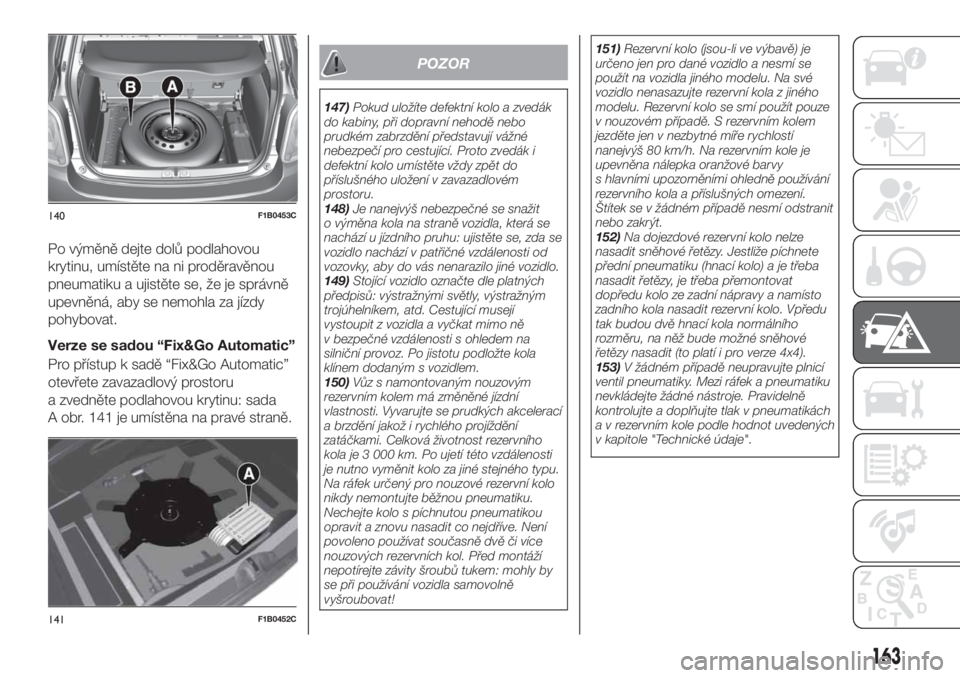

Po výměně dejte dolů podlahovou
krytinu, umístěte na ni proděravěnou
pneumatiku a ujistěte se, že je správně
upevněná, aby se nemohla za jízdy
pohybovat.
Verze se sadou “Fix&Go Automatic”
Pro přístup k sadě “Fix&Go Automatic”
otevřete zavazadlový prostoru
a zvedněte podlahovou krytinu: sada
A obr. 141 je umístěna na pravé straně.
POZOR
147)Pokud uložíte defektní kolo a zvedák
do kabiny, při dopravní nehodě nebo
prudkém zabrzdění představují vážné
nebezpečí pro cestující. Proto zvedák i
defektní kolo umístěte vždy zpět do
příslušného uložení v zavazadlovém
prostoru.
148)Je nanejvýš nebezpečné se snažit
o výměna kola na straně vozidla, která se
nachází u jízdního pruhu: ujistěte se, zda se
vozidlo nachází v patřičné vzdálenosti od
vozovky, aby do vás nenarazilo jiné vozidlo.
149)Stojící vozidlo označte dle platných
předpisů: výstražnými světly, výstražným
trojúhelníkem, atd. Cestující musejí
vystoupit z vozidla a vyčkat mimo ně
v bezpečné vzdálenosti s ohledem na
silniční provoz. Po jistotu podložte kola
klínem dodaným s vozidlem.
150)Vůz s namontovaným nouzovým
rezervním kolem má změněné jízdní
vlastnosti. Vyvarujte se prudkých akcelerací
a brzdění jakož i rychlého projíždění
zatáčkami. Celková životnost rezervního
kola je 3 000 km. Po ujetí této vzdálenosti
je nutno vyměnit kolo za jiné stejného typu.
Na ráfek určený pro nouzové rezervní kolo
nikdy nemontujte běžnou pneumatiku.
Nechejte kolo s píchnutou pneumatikou
opravit a znovu nasadit co nejdříve. Není
povoleno používat současně dvě či více
nouzových rezervních kol. Před montáží
nepotírejte závity šroubů tukem: mohly by
se při používání vozidla samovolně
vyšroubovat!151)Rezervní kolo (jsou-li ve výbavě) je
určeno jen pro dané vozidlo a nesmí se
použít na vozidla jiného modelu. Na své
vozidlo nenasazujte rezervní kola z jiného
modelu. Rezervní kolo se smí použít pouze
v nouzovém případě. S rezervním kolem
jezděte jen v nezbytné míře rychlostí
nanejvýš 80 km/h. Na rezervním kole je
upevněna nálepka oranžové barvy
s hlavními upozorněními ohledně používání
rezervního kola a příslušných omezení.
Štítek se v žádném případě nesmí odstranit
nebo zakrýt.
152)Na dojezdové rezervní kolo nelze
nasadit sněhové řetězy. Jestliže píchnete
přední pneumatiku (hnací kolo) a je třeba
nasadit řetězy, je třeba přemontovat
dopředu kolo ze zadní nápravy a namísto
zadního kola nasadit rezervní kolo. Vpředu
tak budou dvě hnací kola normálního
rozměru, na něž bude možné sněhové
řetězy nasadit (to platí i pro verze 4x4).
153)V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a v rezervním kole podle hodnot uvedených
v kapitole "Technické údaje".
140F1B0453C
141F1B0452C
163

154)Zvedák je nářadí vyvinuté
a zkonstruované jen pro výměnu kola při
proděravění či jiném poškození pneumatiky
vozidla, s nímž je dodaný, nebo vozidla
stejného modelu. V žádném případě se
nesmí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu či jiných
předmětů. V žádném případě se nesmí
používat pro údržbu či opravy pod
vozidlem nebo při výměně letních
pneumatik za zimní a naopak: pro takový
případ se obraťte na autorizovaný servis
Fiat. V žádném případě nelezte pod
zvednuté vozidlo: zvedák nasazujte jen do
vyznačených míst. Nepoužívejte zvedák pro
zvedání vyšších hmotností než těch, jež
jsou uvedeny na jeho štítku. Se zvednutým
vozidlem v žádném případě nestartujte
motor. Zvednutím vozidla více, než je třeba,
se může narušit stabilita všeho a hrozí i
prudký pád vozidla. Takže vozidlo zvedněte
jen v míře nezbytné pro nasazení rezervního
kola.
155)Otáčejte klikou, ujistěte se, že jí lze
otáčet volně, aniž si odřete ruku třením
o zem. Zranění mohou způsobit i části
zvedáku v pohybu (“šroubovice” a klouby):
vyhněte se kontaktu s nimi. Pokud se
zamažete mazacím tukem, pečlivě se
očistěte.SADA FIX&GO
AUTOMATIC
(je-li ve výbavě)
156) 157)
80)
POPIS
Sada pro rychlou opravu pneumatik
Fix&Go obr. 142 je uložena v kontejneru
v zavazadlovém prostoru a skládá se
z následujících částí:
nádobka 1 s lepidlem s průhlednou
hadičkou pro jeho vpravení
4 a nálepkou 3 s textem “max.
80 km/h”, kterou je nutno po opravě
pneumatiky nalepit na dobře viditelné
místo (např. na přístrojovou desku);
kompresor 2;
leták s návodem, jak sadu správně
používat;
pár rukavic uložený v prostoru hadice
náplně 4.
POSTUP OPRAVY
Postupujte takto:
Odstavte vozidlo v místě, které
nepředstavuje nebezpečí pro ostatní
účastníky silničního provozu a umožňuje
bezpečné provedení. Pokud možno,
postavte vozidlo na rovný a dostatečně
pevný podklad;
zastavte motor, zapněte výstražná
světla a zabrzděte parkovací brzdu;
než vystoupíte z vozidla, oblékněte si
reflexní bezpečností vestu (v každém
případě postupujte podle pravidel
silničního provozu platných v zemi, kde
se právě nacházíte);
Rázným zatlačením dolů zasuňte
nádobu 1 s těsnicí hmotou do prostoru
kompresoru 2 a zatlačte silou směrem
dolů obr. 142. Odlepte samolepku
s údajem o rychlosti 3 a upevněte ji do
viditelné polohy obr. 143.
142P2000158
164
V NOUZI

natáhněte si rukavice;
odšroubujte čepičku ventilku
pneumatiky a našroubujte průhlednou
hadičku nádobky s lepidlem 4
obr. 142 na ventilek. Pokud je přítomna
kartuše o objemu 250 ml, uložení
průhledné hadice je vybaveno
snímatelným kroužkem pro usnadnění
vytažení. Zkontrolujte, zda je tlačítko
ON-OFF 5 obr. 144 ve vypnuté poloze
(nestisknuté tlačítko);
zasuňte elektrický konektor 6
obr. 145 do zásuvky 12 V ve vozidle
a nastartujte motor vozidla.
zapněte kompresor stiskem tlačítka
ON-OFF 5 obr. 144. Když manometr
7 ukazuje tlak předepsaný v návodu
k použití a údržbě nebo uvedený na
příslušném štítku, vypněte kompresor
opětovným stisknutím tlačítka ON-OFF
5;
oddělte nádobku 1 od kompresoru
stiskem uvolňovacího tlačítka
8 a odstraňte nádobku 1 směrem
nahoru obr. 146.Pokud do 15 minut od zapnutí
kompresoru ukazuje manometr 7
obr. 144 tlak nižší než 1,8 bar / 26 psi,
vypněte kompresor, odpojte hadici
s lepidlem 4 od ventilku pneumatiky
a vyjměte kartuši 1 z kompresoru
obr. 146.
Popojeďte s vozidlem cca 10 metrů,
aby se lepidlo mohlo rozlít; bezpečně
zastavte vozidlo, zabrzďte parkovací
brzdu a pomocí černé plnicí hadice 9
obr. 147 upravte tlak na předepsanou
hodnotu. Jestliže ani v tomto případě
nedosáhnete do 15 minut od zapnutí
kompresoru tlaku alespoň 1,8 bar
(26 psi), nepokračujte v jízdě a obraťte
se na autorizovaný servis Fiat.
143P2000162
144P2000160
145P2000159
146P2000161
165

Po ujetí asi 8 km / 5 mil zastavte vozidlo
na bezpečném místě a zabrzďte
parkovací brzdu. Použijte kompresor
a pomocí černé plnicí hadice 9
obr. 147 obnovte tlak.
Pokud je tlak vyšší než 1,8 bar / 26 psi,
obnovte tlak, pokračujte opatrně v jízdě
a co nejdříve se obraťte na autorizovaný
servis Fiat. Pokud je tlak naopak nižší
než 1,8 bar /26 psi, nepokračujte v jízdě
a obraťte se na autorizovaný servis Fiat.
POSTUP OBNOVENÍ
TLAKU
Postupujte takto:
zastavte bezpečně vozidlo výše
uvedeným způsobem a zabrzďte
parkovací brzdu;
vytáhněte černou plnicí trubku 9
obr. 147, připojte ji a zajistěte pákou
k ventilu pneumatiky. Postupujte podle
pokynů obr. 145 a obr. 147.
Pro případné odpuštění tlaku
z pneumatiky stiskněte vypouštěcí
tlačítko 10 obr. 144.
VÝMĚNA NÁPLNĚ
Postupujte takto:
Používejte výhradně originální náplně
Fix&Go, které lze zakoupit
u autorizovaného servisu Fiat.
Pro vyjmutí nádoby s lepidlem 1
obr. 142 stiskněte uvolňovací tlačítko 8
obr. 146 a zvedněte ji.
POZOR
156)Informace dle platných předpisů jsou
uvedeny na štítku na nádobce s lepidlem
dodané v sadě Fix&Go. Před použitím si
pečlivě pročtěte štítek kartuše; nepoužívejte
sadu nevhodným způsobem. Sadu smí
používat jen dospělí, nesmí se dovolit
používání nezletilými.
157)POZOR: Nejezděte rychlostí vyšší než
80 km/h. Nezrychlujte a nebrzďte příliš
prudce. Sada slouží jen pro dočasnou
opravu, a proto musí pneumatiku co
nejdříve zkontrolovat a opravit odborník.
Před použitím sady se ujistěte, zda není
pneumatika příliš poškozená a zda je ráfek
v dobrém stavu, jinak ji nepoužívejte
a obraťte se na silniční asistenční službu.
Nevyndávejte cizí tělesa z pneumatiky.
Nenechávejte kompresor zapnutý na dobu
delší než 20 minut po sobě: nebezpečí
přehřátí.
UPOZORNĚNÍ
80)Lepidlo je účinné při venkovních
teplotách v rozsahu od -40 °C do +55 °C.
Lepidlo má omezenou životnost. Lze
opravovat pneumatiky, které mají poškození
v běhounu do průměru 6 mm. Nádobu
a štítek ukažte technikům, kteří budou
manipulovat s pneumatikou opravenou
pomocí sady pro rychlou opravu.
147P2000163
166
V NOUZI
