Luzes indicadoras de direção (pis-
cas) dianteiras
Proceda da seguinte forma:
se estiver a trocar a lâmpada direita,
ligue o motor, rode o volante da direção
totalmente para a direita e desligue o
motor. Se estiver a trocar a lâmpada
esquerda, rode o volante para a
esquerda.
certifique-se de que a ignição está
desligada e que o interruptor das luzes
está desligado;
retire as fixações nos cinco locaisfig. 107 e retire parcialmente o
para-lamas;
desligue o conector da unidade
premindo a barra no conector
fig. 108 com o dedo e puxando o
conector;
rode o conjunto do casquilho e
lâmpada 1 volta para a esquerda e
remova-o;
separe a lâmpada 2 do casquilho;
instale a lâmpada nova pela ordem
inversa à do procedimento de remoção.
Luzes de nevoeiro
Proceda da seguinte forma:
se estiver a trocar a lâmpada direita,
ligue o motor, rode o volante da direção
totalmente para a direita e desligue o
motor. Se estiver a trocar a lâmpada
esquerda, rode o volante da direção
para a esquerda;
certifique-se de que a ignição está
desligada e que o interruptor das luzes
está desligado;
retire as fixações nos cinco locais e
retire parcialmente o para-lamas;
desligue o conector da unidade
premindo a barra no conector com o
dedo e puxando o conector;
rode o conjunto do casquilho 1
fig. 109 e lâmpada para a esquerda,
extraia a lâmpada 2 e remova-a;
separe a lâmpada do casquilho;
instale a lâmpada nova pela ordem
inversa à do procedimento de remoção.
10608020499-000-010
10707031501-206-002
10807031501-207-001
143

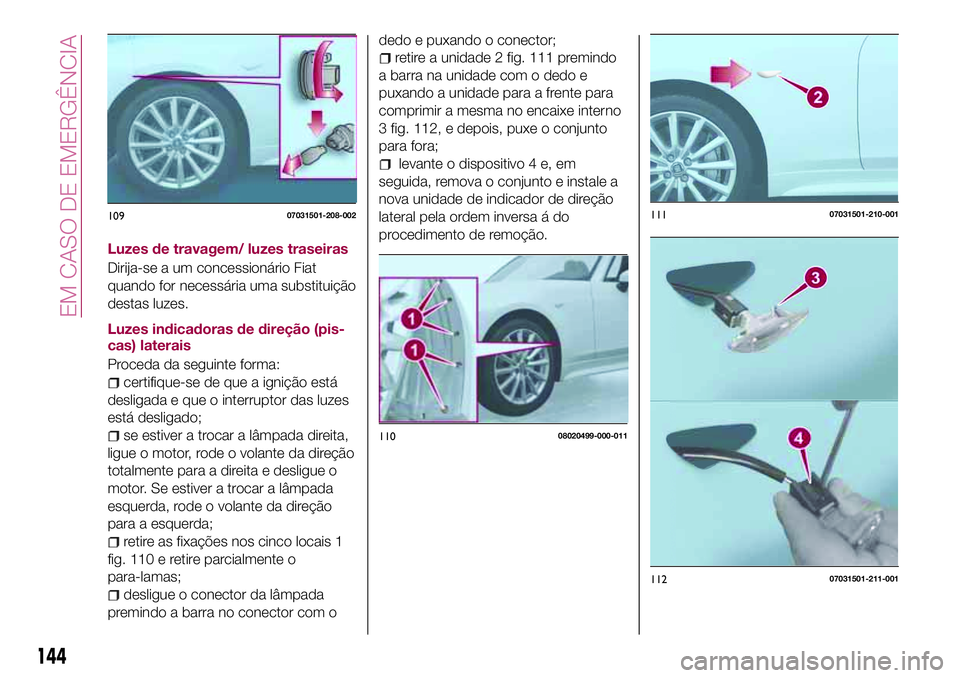

Luzes de travagem/ luzes traseiras
Dirija-se a um concessionário Fiat
quando for necessária uma substituição
destas luzes.
Luzes indicadoras de direção (pis-
cas) laterais
Proceda da seguinte forma:
certifique-se de que a ignição está
desligada e que o interruptor das luzes
está desligado;
se estiver a trocar a lâmpada direita,
ligue o motor, rode o volante da direção
totalmente para a direita e desligue o
motor. Se estiver a trocar a lâmpada
esquerda, rode o volante da direção
para a esquerda;
retire as fixações nos cinco locais 1
fig. 110 e retire parcialmente o
para-lamas;
desligue o conector da lâmpada
premindo a barra no conector com odedo e puxando o conector;
retire a unidade 2 fig. 111 premindo
a barra na unidade com o dedo e
puxando a unidade para a frente para
comprimir a mesma no encaixe interno
3 fig. 112, e depois, puxe o conjunto
para fora;
levante o dispositivo 4 e, em
seguida, remova o conjunto e instale a
nova unidade de indicador de direção
lateral pela ordem inversa á do
procedimento de remoção.
10907031501-208-002
11008020499-000-011
11107031501-210-001
11207031501-211-001
144
EM CASO DE EMERGÊNCIA

Luzes de presença
(versões LED)
Proceda da seguinte forma:
retire as fixações nos sete locais e
retire parcialmente a parte superior do
para-lamas;
gire o conjunto do casquilho 1
fig. 113 e da lâmpada 2 no sentido
anti-horário e retire;
separe a lâmpada do casquilho;
instale a lâmpada nova pela ordem
inversa à do procedimento de remoção.Luzes indicadoras de direção
(piscas) traseiras
Proceda da seguinte forma:
retire as fixações 1 fig. 114 e o
rebordo da extremidade da tampa da
bagageira;
retire as fixações 2 fig. 115 e depois,
retire parcialmente o rebordo da
extremidade da tampa da bagageira;
desligue o conector 3;
retire as duas porcas 5 fig. 117 e um
parafuso 4;
puxe a unidade 6 para trás
fig. 118 para a remover;
11308070604-123-100
11407031501-212-002
11507031501-214-002
145

rode o conjunto do casquilho e
lâmpada 7 fig. 119 para a esquerda e
remova-o.
Luzes de marcha-atrás /
Luz de nevoeiro traseira
Proceda da seguinte forma:
certifique-se de que a ignição está
desligada e que o interruptor das luzes
está desligado;
desligue o conector da lâmpada
premindo a barra no conector com o
dedo e puxando o conector;
rode o conjunto do casquilho e
lâmpada para a esquerda e remova-o:1 fig. 120 = luz de marcha-atrás/2 = luz
de nevoeiro traseira;
separe a lâmpada do casquilho;
instale a lâmpada nova pela ordem
inversa à do procedimento de remoção.
Matrícula
Proceda da seguinte forma:
certifique-se de que a ignição está
desligada e que o interruptor das luzes
está desligado;
deslize a unidade 1
fig. 121 conforme mostrado na figura
para remover,
desligue o conector elétrico da
unidade;
instale a unidade nova pela ordem
inversa à do procedimento de remoção.
11607031501-213-002
11707031501-215-001
11807031501-216-001
11907031501-203-002
12008020499-000-012
146
EM CASO DE EMERGÊNCIA

AVISO
160)Alterações ou reparações do sistema
elétrico realizadas incorretamente e sem a
devida consideração pelas especificações
técnicas do sistema poderão conduzir a
anomalias de funcionamento e criar perigo
de incêndio.
161)Antes de substituir a lâmpada, espere
que o tubo de exaustão arrefeça: PERIGO
DE QUEIMADURA!162)As lâmpadas de halogéneo contêm
gás pressurizado e no caso de quebra,
podem explodir, projetando fragmentos de
vidro.
163)Apenas deve substituir as lâmpadas
com o motor desligado. Deve também
assegurar que o motor está frio, para evitar
o risco de queimadura.
ATENÇÃO
30)Sempre que possível, é aconselhável
trocar as lâmpadas num concessionário
Fiat. O funcionamento e a orientação
corretos das luzes exteriores são
essenciais para uma condução em
segurança e para o cumprimento da lei.
31)As lâmpadas de halogéneo devem ser
manuseadas segurando apenas a parte de
metal. Tocar na parte transparente da
lâmpada com os seus dedos pode reduzir
a intensidade da luz emitida e até reduzir a
duração da lâmpada. No caso de um
contacto acidental, limpe a lâmpada com
um pano humedecido com álcool e deixe a
lâmpada secar
SUBSTITUIR
FUSÍVEIS
INFORMAÇÃO GERAL
164) 165) 166) 167) 168)
32) 33)
Localização dos fusíveis
Os fusíveis estão agrupados em con-
junto em duas caixas de fusíveis locali-
zadas do lado esquerdo do veículo e
sob a capota.
FUSÍVEIS DO LADO
ESQUERDO DO VEÍCULO
Proceda da seguinte forma:
certifique-se de que a ignição está
desligada e que os outros interruptores
estão desligados;
abra a tampa do painel de fusíveis
fig. 122 (localizado próximo da porta);12107031501-220-001
12207031601-121-001
147

pressione a patilha de retenção e
remova a tampa de proteção;
puxe o fusível a direito para fora com
o saca-fusíveis fornecido no bloco de
fusíveis localizado no compartimento
do motor fig. 123;
inspecione o fusível e substitua-o se
estiver queimado;
insira um novo fusível com a mesma
amperagem e certifique-se de que fica
corretamente inserido. Se não ficar
bem fixo, contacte um concessionário
Fiat. Se não tiver fusíveis
sobresselentes, utilize um da mesma
amperagem de um circuito não
essencial para o funcionamento do
veículo como, por exemplo, o fusível do
circuito ÁUDIO ou de TOMADA;
reinstale a tampa e certifique-se de
fica bem fixa.
ATENÇÃO Substitua um fusível sempre
por outro fusível FCA genuíno ou equi-
valente com a mesma amperagem.
Caso contrário, poderá danificar o sis-
tema elétrico.
FUSÍVEIS SOB A CAPOTA
Certifique-se de que a ignição está des-
ligada e que os outros interruptores
estão desligados e remova a tampa do
bloco de fusíveis. Se o trinco for aberto
à força, a tampa do bloco de fusíveis
poderá entrar em contacto com o
chassis quando for removida e ficar
riscada.
Ao remover a tampa, remova-a lenta-
mente e de acordo com o seguinte pro-
cedimento:
destranque o fecho traseiro 1
fig. 124 pressionando para baixo a
patilha dianteira com os seus dedos;
remova a patilha dianteira elevando
ligeiramente a parte dianteira da tampa
2;
remova a tampa levantando-a e
deslocando-a para trás;
se estiver queimado algum fusível
que não seja o fusível PRINCIPAL,
substitua-o por um novo com a mesma
amperagem;
reinstale a tampa e certifique-se de
fica bem fixa.
12307031601-122-001
12407031601-123-001
148
EM CASO DE EMERGÊNCIA

BLOCO DE FUSÍVEIS (COMPARTIMENTO DO MOTOR)
12507031602-121-001
149

DESCRIÇÃOAMPERAGEM DO
FUSÍVELCOMPONENTE PROTEGIDO
F03 HORN2 7,5 A Buzina
F06 — — —
F07 INTERIOR 15 A Luz do tejadilho
F09 AUDIO2 15 A Sistema áudio
F10 METER1 10 A Painel de instrumentos
F11 SRS1 7,5 A Airbag
F12 — — —
F13 RADIO 7,5 A Sistema áudio
F17 AUDIO1 25 A Sistema áudio
F18 A/C MAG 7,5 A Ar condicionado
F20 AT 15 A Sistema de controlo da transmissão (se instalado)
F21 D LOCK 25 A Fecho centralizado da porta
F22 H/L RH 20 A Farol (direito)
F24 TAIL 20 A Luzes traseiras/luzes de chapa de matrícula/Luzes de posição
F25 DRL 15 A Luzes diurnas
F26 ROOM 25 A Luz do tejadilho
F27 FOG 15 A Luzes de nevoeiro
F28 H/CLEAN 20 A Sistema de limpeza dos faróis (se instalado)
F29 STOP 10 A Luzes de marcha-atrás/Luz de nevoeiro traseira (se instalada)
F30 HORN 15 A Buzina
F31 H/L LH 20 A Farol (esquerdo)
F33 HAZARD 15 A Piscas de aviso de perigo/Luzes de indicadores de direção
