2018 FIAT 124 SPIDER ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

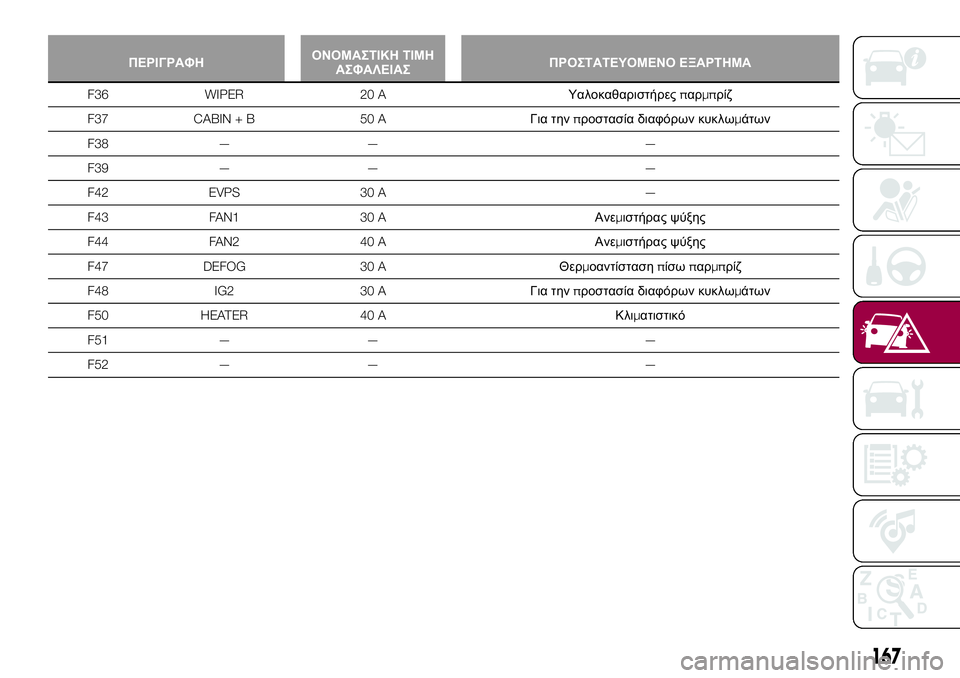

ΠΕΡΙΓΡΑΦΗΟΝΟΜΑΣΤΙΚΗ ΤΙΜΗ
ΑΣΦΑΛΕΙΑΣΠΡΟΣΤΑΤΕΥΟΜΕΝΟ ΕΞΑΡΤΗΜΑ
F36 WIPER 20 AΥαλοκαθαριστήρεςπαρμπρίζ
F37 CABIN + B 50 AΓια τηνπροστασία διαφόρων κυκλωμάτων
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 AΑνεμιστήρας ψύξης
F44 FAN2 40 AΑνεμιστήρας ψύξης
F47 DEFOG 30 AΘερμοαντίστασηπίσωπαρμπρίζ
F48 IG2 30 AΓια τηνπροστασία διαφόρων κυκλωμάτων
F50 HEATER 40 AΚλιματιστικό
F51 — — —
F52 — — —
167

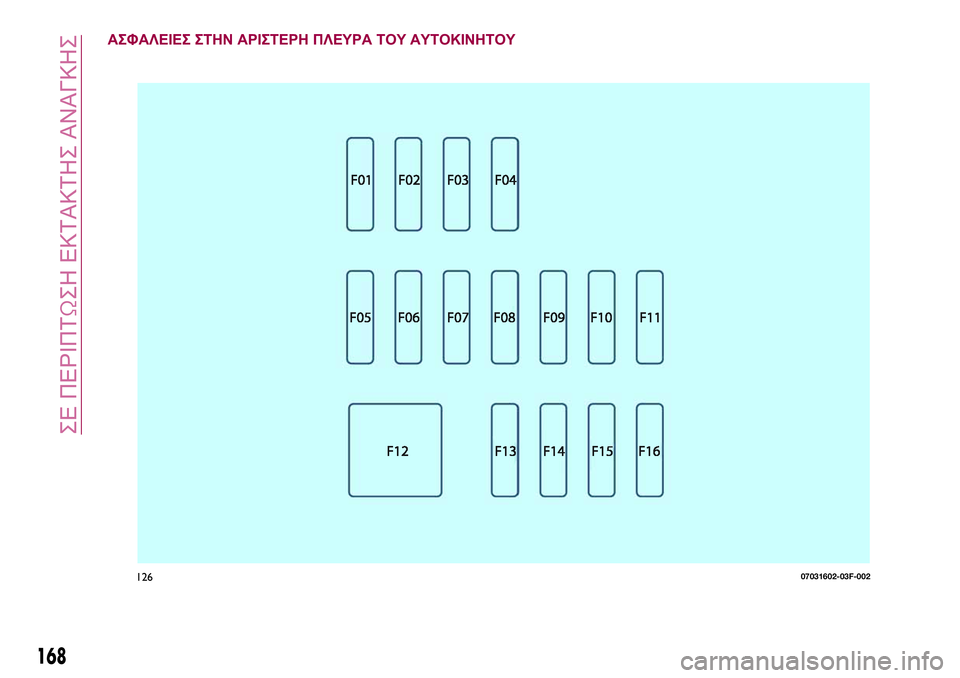

ΑΣΦΑΛΕΙΕΣ ΣΤΗΝ ΑΡΙΣΤΕΡΗ ΠΛΕΥΡΑ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
12607031602-03F-002
168
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

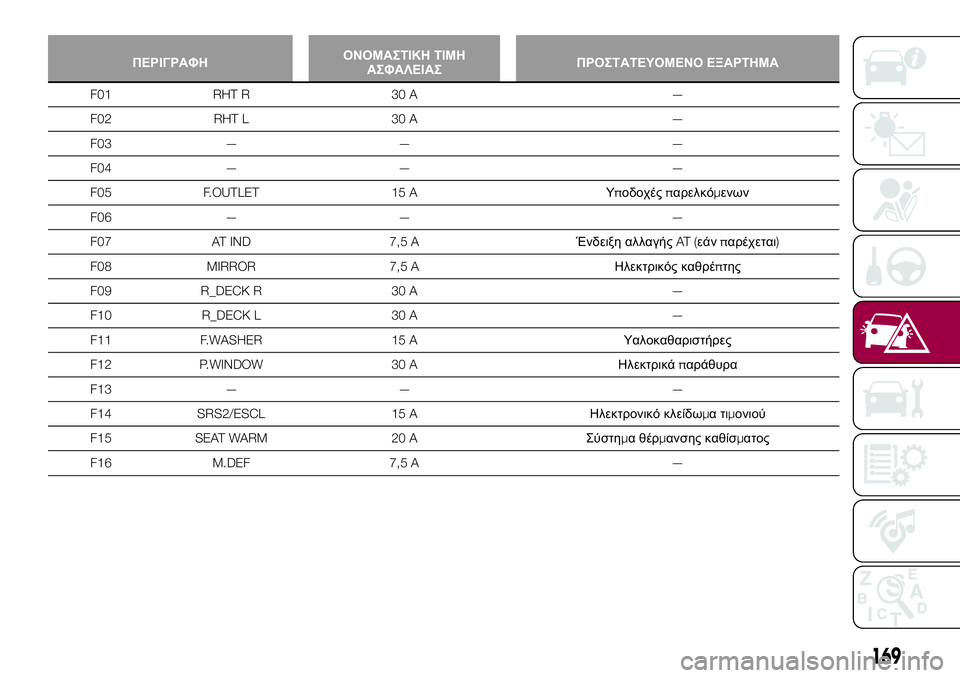

ΠΕΡΙΓΡΑΦΗΟΝΟΜΑΣΤΙΚΗ ΤΙΜΗ
ΑΣΦΑΛΕΙΑΣΠΡΟΣΤΑΤΕΥΟΜΕΝΟ ΕΞΑΡΤΗΜΑ
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 AΥποδοχέςπαρελκόμενων
F06 — — —
F07 AT IND 7,5 AΈνδειξη αλλαγήςAT (εάνπαρέχεται)
F08 MIRROR 7,5 AΗλεκτρικός καθρέπτης
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 AΥαλοκαθαριστήρες
F12 P.WINDOW 30 AΗλεκτρικάπαράθυρα
F13 — — —
F14 SRS2/ESCL 15 AΗλεκτρονικό κλείδωματιμονιού
F15 SEAT WARM 20 AΣύστημα θέρμανσης καθίσματος
F16 M.DEF 7,5 A —
169

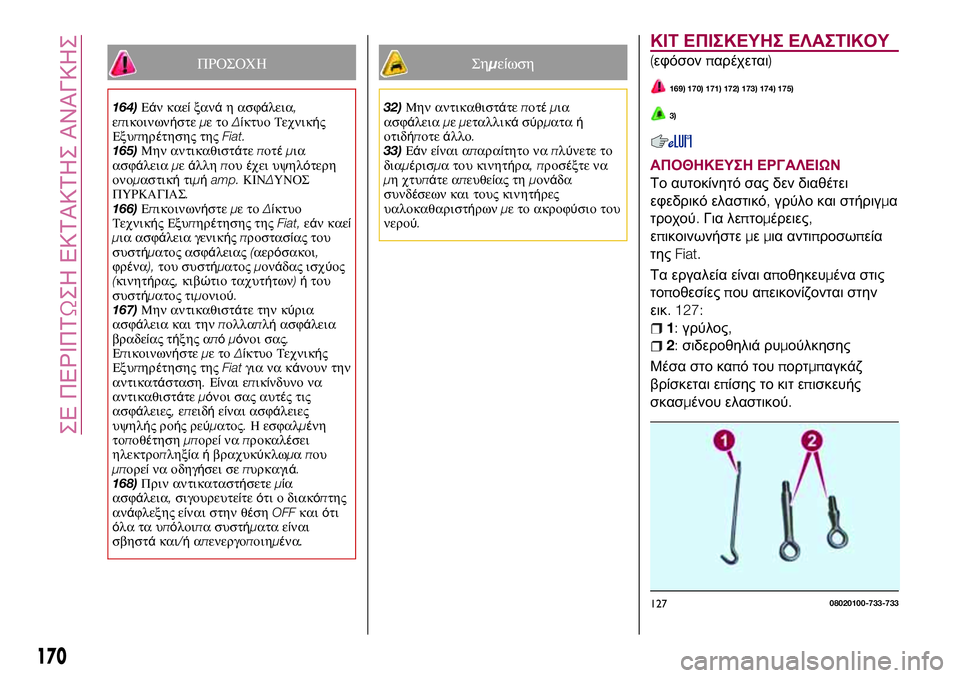

ΠΡΟΣΟΧΗ
164)Εάν καείξανάη ασφάλεια,
επικοινωνήστεμετοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
165)Μην αντικαθιστάτεποτέμια
ασφάλειαμεάλληπουέχει υψηλότερη
ονομαστικήτιμήamp.ΚΙΝΔΥΝΟΣ
ΠΥΡΚΑΓΙΑΣ.
166)ΕπικοινωνήστεμετοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat,εάν καεί
μια ασφάλεια γενικήςπροστασίας του
συστήματος ασφ
άλειας(αερόσακοι,
φρένα),του συστήματοςμονάδας ισχύος
(κινητήρας,κιβώτιο ταχυτήτων)ήτου
συστήματος τιμονιού.
167)Μην αντικαθιστάτε την κύρια
ασφάλεια και τηνπολλαπλήασφάλεια
βραδείας τήξης απόμόνοι σας.
ΕπικοινωνήστεμετοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiatγια να κάνουν την
αντικατάσταση.Είναι επικί
νδυνο να
αντικαθιστάτεμόνοι σας αυτές τις
ασφάλειες,επειδήείναι ασφάλειες
υψηλήςροήςρεύματος.Η εσφαλμένη
τοποθέτησημπορείναπροκαλέσει
ηλεκτροπληξίαήβραχυκύκλωμαπου
μπορείνα οδηγήσει σεπυρκαγιά.
168)Πριν αντικαταστήσετεμία
ασφάλεια,σιγουρευτείτεότι ο διακόπτης
ανάφλεξης είναι στην θέσηOFFκαιότι
όλα τα υπόλοιπα συστήματα είναι
σβηστάκαι/ήαπενεργοποιημένα.
Σημείωση
32)Μην αντικαθιστάτεποτέμια
ασφάλειαμεμεταλλικάσύρματαή
οτιδήποτεάλλο.
33)Εάνείναι απαραίτητο ναπλύνετε το
διαμέρισμα του κινητήρα,προσέξτε να
μη χτυπάτε απευθείας τημονάδα
συνδέσεων και τους κινητήρες
υαλοκαθαριστήρωνμε το ακροφύσιο του
νερού.
ΚΙΤ ΕΠΙΣΚΕΥΗΣ ΕΛΑΣΤΙΚΟΥ
(εφόσονπαρέχεται)
169) 170) 171) 172) 173) 174) 175)
3)
ΑΠΟΘΗΚΕΥΣΗ ΕΡΓΑΛΕΙΩΝ
Το αυτοκίνητό σας δεν διαθέτει
εφεδρικό ελαστικό,γρύλο και στήριγμα
τροχού.Για λεπτομέρειες,
επικοινωνήστεμεμια αντιπροσωπεία
τηςFiat.
Τα εργαλεία είναι αποθηκευμένα στις
τοποθεσίεςπου απεικονίζονται στην
εικ. 127:
1:γρύλος,
2:σιδεροθηλιά ρυμούλκησης
Μέσα στο καπό τουπορτμπαγκάζ
βρίσκεται επίσης το κιτ επισκευής
σκασμένου ελαστικού.
12708020100-733-733
170
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

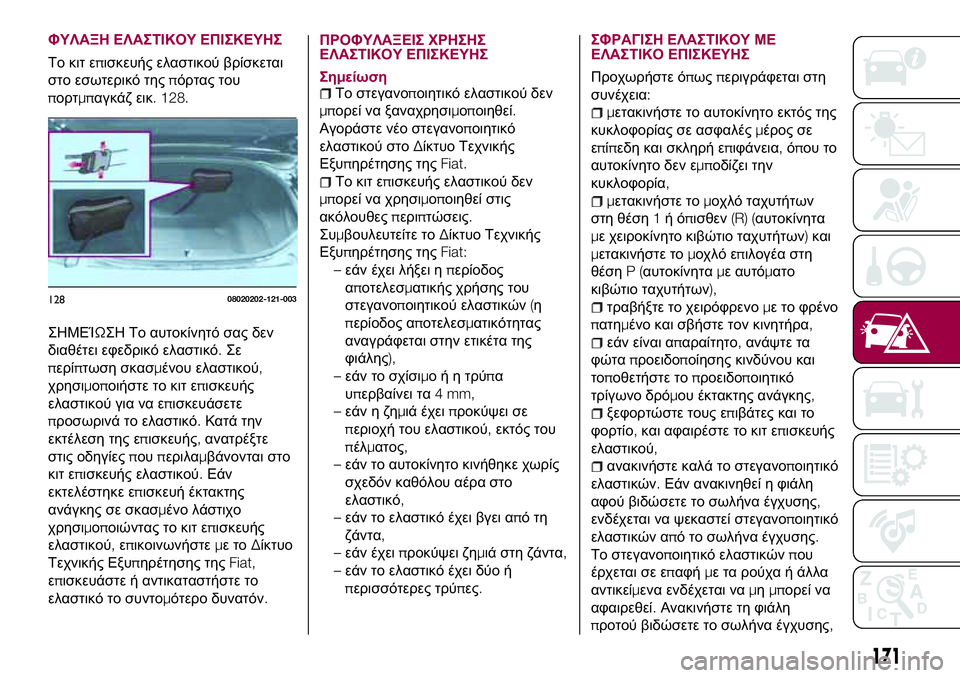

ΦΥΛΑΞΗ ΕΛΑΣΤΙΚΟΥ ΕΠΙΣΚΕΥΗΣ
Το κιτ επισκευής ελαστικού βρίσκεται
στο εσωτερικό τηςπόρτας του
πορτμπαγκάζ εικ. 128.
ΣΗΜΕΊΩΣΗ Το αυτοκίνητό σας δεν
διαθέτει εφεδρικό ελαστικό.Σε
περίπτωση σκασμένου ελαστικού,
χρησιμοποιήστε το κιτ επισκευής
ελαστικού για να επισκευάσετε
προσωρινά το ελαστικό.Κατά την
εκτέλεση της επισκευής,ανατρέξτε
στις οδηγίεςπουπεριλαμβάνονται στο
κιτ επισκευής ελαστικού.Εάν
εκτελέστηκε επισκευή έκτακτης
ανάγκης σε σκασμένο λάστιχο
χρησιμοποιώντας το κιτ επισκευής
ελαστικού,επικοινωνήστεμετοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat,
επισκευάστε ή αντικαταστήστε το
ελαστικό το συντομότερο δυνατόν.ΠΡΟΦΥΛΑΞΕΙΣ ΧΡΗΣΗΣ
ΕΛΑΣΤΙΚΟΥ ΕΠΙΣΚΕΥΗΣ
ΣημείωσηΤο στεγανοποιητικό ελαστικού δεν
μπορεί να ξαναχρησιμοποιηθεί.
Αγοράστε νέο στεγανοποιητικό
ελαστικού στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
Το κιτ επισκευής ελαστικού δεν
μπορεί να χρησιμοποιηθεί στις
ακόλουθεςπεριπτώσεις.
Συμβουλευτείτε τοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat:
–εάν έχει λήξει ηπερίοδος
αποτελεσματικής χρήσης του
στεγανοποιητικού ελαστικών(η
περίοδος αποτελεσματικότητας
αναγράφεται στην ετικέτα της
φιάλης),
–εάν το σχίσιμοήητρύπα
υπερβαίνει τα4 mm,
–εάν η ζημιά έχειπροκύψει σε
περιοχή του ελαστικού,εκτός του
πέλματος,
–εάν το αυτοκίνητο κινήθηκε χωρίς
σχεδόν καθόλου αέρα στο
ελαστικό,
–εάν το ελαστικό έχει βγει απότη
ζάντα,
–εάν έχειπροκύψει ζημιά στη ζάντα,
–εάν το ελαστικό έχει δύο ή
περισσότερες τρύπες.
ΣΦΡΑΓΙΣΗ ΕΛΑΣΤΙΚΟΥ ΜΕ
ΕΛΑΣΤΙΚΟ ΕΠΙΣΚΕΥΗΣ
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
μετακινήστε το αυτοκίνητο εκτός της
κυκλοφορίας σε ασφαλέςμέρος σε
επίπεδη και σκληρή επιφάνεια,όπου το
αυτοκίνητο δεν εμποδίζει την
κυκλοφορία,
μετακινήστε τομοχλό ταχυτήτων
στη θέση1ήόπισθεν(R) (αυτοκίνητα
με χειροκίνητο κιβώτιο ταχυτήτων)και
μετακινήστε τομοχλό επιλογέα στη
θέσηP(αυτοκίνηταμε αυτόματο
κιβώτιο ταχυτήτων),
τραβήξτε το χειρόφρενομε το φρένο
πατημένο και σβήστε τον κινητήρα,
εάν είναι απαραίτητο,ανάψτε τα
φώταπροειδοποίησης κινδύνου και
τοποθετήστε τοπροειδοποιητικό
τρίγωνο δρόμου έκτακτης ανάγκης,
ξεφορτώστε τους επιβάτες και το
φορτίο,και αφαιρέστε το κιτ επισκευής
ελαστικού,
ανακινήστε καλά το στεγανοποιητικό
ελαστικών.Εάν ανακινηθεί η φιάλη
αφού βιδώσετε το σωλήνα έγχυσης,
ενδέχεται να ψεκαστεί στεγανοποιητικό
ελαστικών από το σωλήνα έγχυσης.
Το στεγανοποιητικό ελαστικώνπου
έρχεται σε επαφήμε τα ρούχα ή άλλα
αντικείμενα ενδέχεται ναμημπορεί να
αφαιρεθεί.Ανακινήστε τη φιάλη
προτού βιδώσετε το σωλήνα έγχυσης,
12808020202-121-003
171

ΣΗΜΕΊΩΣΗ Το στεγανοποιητικό
σκληραίνει εύκολα και η έγχυσή του
θα είναι δύσκολη υπό ψυχρές καιρικές
συνθήκες(0 °Cήχαμηλότερη
θερμοκρασία).Θερμάνετε το
στεγανοποιητικόμέσα στο αυτοκίνητο
για να διευκολυνθεί η έγχυση.

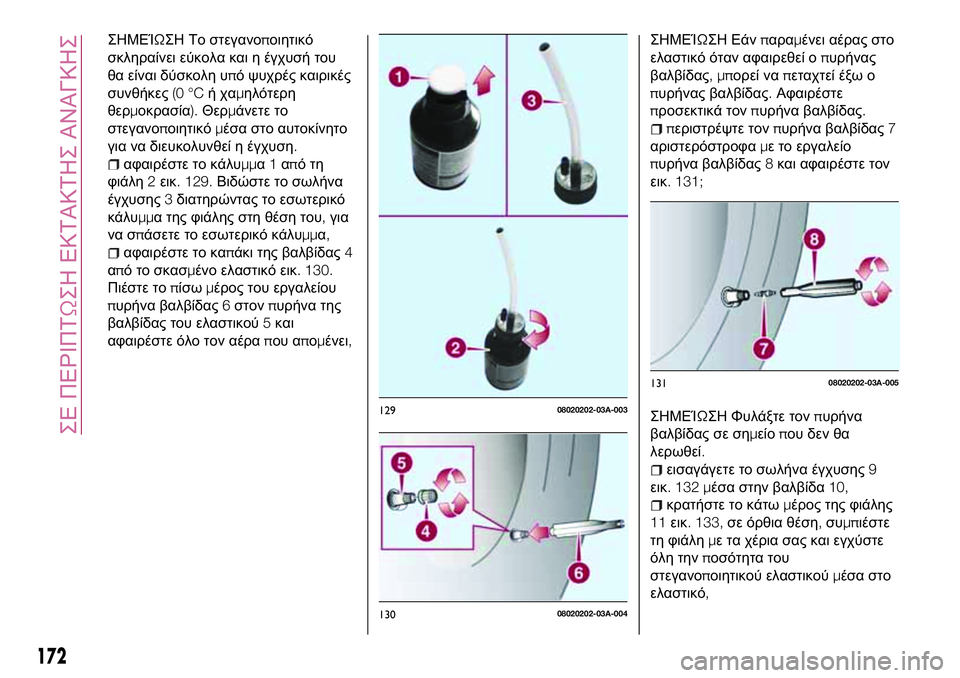

αφαιρέστε το κάλυμμα1απότη
φιάλη2εικ. 129.Βιδώστε το σωλήνα
έγχυσης3διατηρώντας το εσωτερικό
κάλυμμα της φιάλης στη θέση του,για
να σπάσετε το εσωτερικό κάλυμμα,
αφαιρέστε το καπάκι της βαλβίδας4
από το σκασμένο ελαστικό εικ. 130.
Πιέστε τοπίσωμέρος του εργαλείου
πυρήνα βαλβίδας6στονπυρήνα της
βαλβίδας του ελαστικού5και
αφαιρέστε όλο τον αέραπου απομένει,
ΣΗΜΕΊΩΣΗ Εάνπαραμένει αέρας στο
ελαστικό όταν αφαιρεθεί οπυρήνας
βαλβίδας,μπορεί ναπεταχτεί έξω ο
πυρήνας βαλβίδας.Αφαιρέστε
προσεκτικά τονπυρήνα βαλβίδας.
περιστρέψτε τονπυρήνα βαλβίδας7
αριστερόστροφαμε το εργαλείο
πυρήνα βαλβίδας8και αφαιρέστε τον
εικ. 131;
ΣΗΜΕΊΩΣΗ Φυλάξτε τονπυρήνα
βαλβίδας σε σημείοπου δεν θα
λερωθεί.
εισαγάγετε το σωλήνα έγχυσης9
εικ. 132 μέσα στην βαλβίδα10,
κρατήστε το κάτωμέρος της φιάλης
11εικ. 133,σε όρθια θέση,συμπιέστε
τη φιάλημε τα χέρια σας και εγχύστε
όλη τηνποσότητα του
στεγανοποιητικού ελαστικούμέσα στο
ελαστικό,
12908020202-03A-003
13008020202-03A-004
13108020202-03A-005
172
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

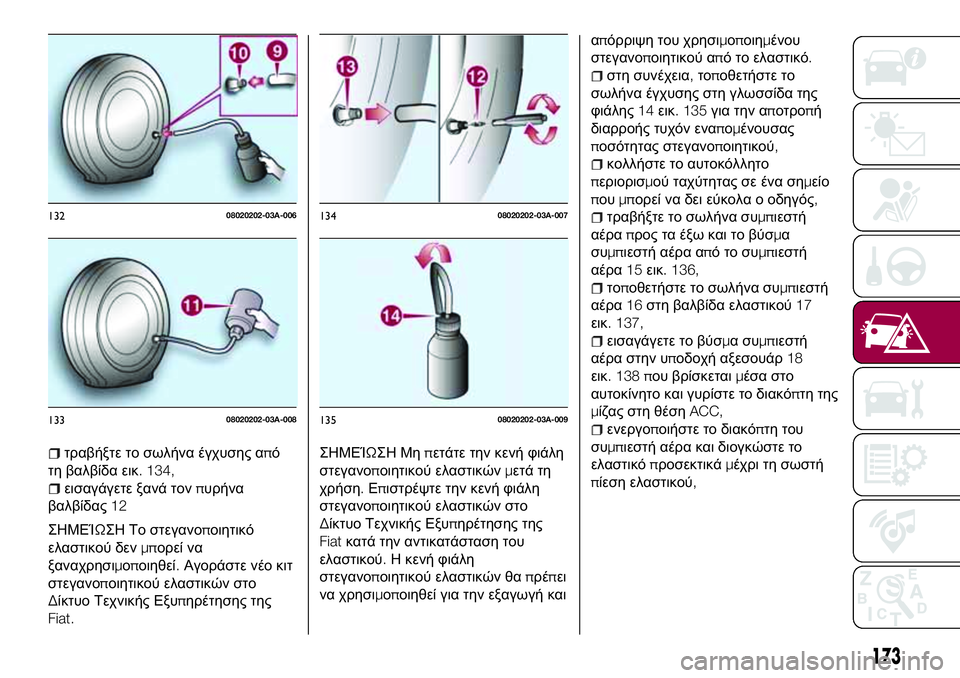

τραβήξτε το σωλήνα έγχυσης από
τη βαλβίδα εικ. 134,
εισαγάγετε ξανά τονπυρήνα
βαλβίδας12
ΣΗΜΕΊΩΣΗ Το στεγανοποιητικό
ελαστικού δενμπορεί να
ξαναχρησιμοποιηθεί.Αγοράστε νέο κιτ
στεγανοποιητικού ελαστικών στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.ΣΗΜΕΊΩΣΗ Μηπετάτε την κενή φιάλη
στεγανοποιητικού ελαστικώνμετά τη
χρήση.Επιστρέψτε την κενή φιάλη
στεγανοποιητικού ελαστικών στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiatκατά την αντικατάσταση του
ελαστικού.Η κενή φιάλη
στεγανοποιητικού ελαστικών θαπρέπει
να χρησιμοποιηθεί για την εξαγωγή καιαπόρριψη του χρησιμοποιημένου
στεγανοποιητικού από το ελαστικό.
στη συνέχεια,τοποθετήστε το
σωλήνα έγχυσης στη γλωσσίδα της
φιάλης14εικ. 135για την αποτροπή
διαρροής τυχόν εναπομένουσας
ποσότητας στεγανοποιητικού,
κολλήστε το αυτοκόλλητο
περιορισμού ταχύτητας σε ένα σημείο
πουμπορεί να δει εύκολα ο οδηγός,

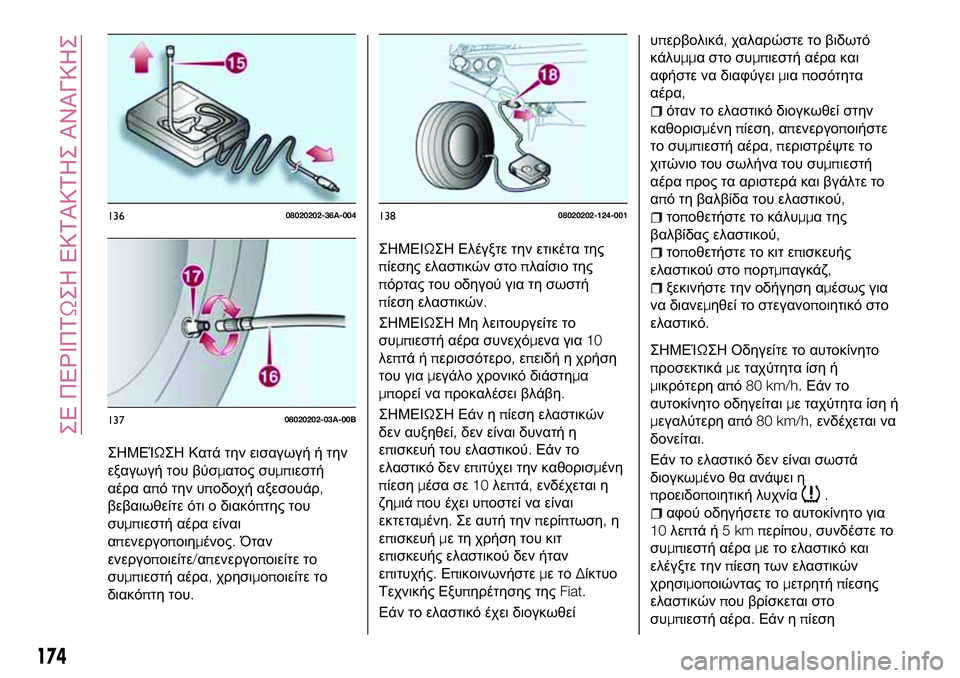

τραβήξτε το σωλήνα συμπιεστή
αέραπρος τα έξω και το βύσμα
συμπιεστή αέρα απότοσυμπιεστή
αέρα15εικ. 136,
τοποθετήστε το σωλήνα συμπιεστή
αέρα16στη βαλβίδα ελαστικού17
εικ. 137,
εισαγάγετε το βύσμασυμπιεστή
αέρα στην υποδοχή αξεσουάρ18
εικ. 138 που βρίσκεταιμέσα στο
αυτοκίνητο και γυρίστε το διακόπτη της
μίζας στη θέσηACC,
ενεργοποιήστε το διακόπτη του
συμπιεστή αέρα και διογκώστε το
ελαστικόπροσεκτικάμέχρι τη σωστή
πίεση ελαστικού,
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
173

ΣΗΜΕΊΩΣΗ Κατά την εισαγωγή ή την
εξαγωγή του βύσματος συμπιεστή
αέρα από την υποδοχή αξεσουάρ,
βεβαιωθείτε ότι ο διακόπτης του
συμπιεστή αέρα είναι
απενεργοποιημένος.Όταν
ενεργοποιείτε/απενεργοποιείτε το
συμπιεστή αέρα,χρησιμοποιείτε το
διακόπτη του.
ΣΗΜΕΙΩΣΗ Ελέγξτε την ετικέτα της
πίεσης ελαστικών στοπλαίσιο της
πόρτας του οδηγού για τη σωστή
πίεση ελαστικών.
ΣΗΜΕΙΩΣΗ Μη λειτουργείτε το
συμπιεστή αέρα συνεχόμενα για10
λεπτά ήπερισσότερο,επειδή η χρήση
του γιαμεγάλο χρονικό διάστημα
μπορεί ναπροκαλέσει βλάβη.
ΣΗΜΕΙΩΣΗ Εάν ηπίεση ελαστικών
δεν αυξηθεί,δεν είναι δυνατή η
επισκευή του ελαστικού.Εάν το
ελαστικό δεν επιτύχει την καθορισμένη
πίεσημέσα σε10λεπτά,ενδέχεται η
ζημιάπου έχει υποστεί να είναι
εκτεταμένη.Σε αυτή τηνπερίπτωση,η
επισκευήμε τη χρήση του κιτ
επισκευής ελαστικού δεν ήταν
επιτυχής.Επικοινωνήστε
μετοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.
Εάν το ελαστικό έχει διογκωθείυπερβολικά,χαλαρώστε το βιδωτό
κάλυμμα στο συμπιεστή αέρα και
αφήστε να διαφύγειμιαποσότητα
αέρα,
όταν το ελαστικό διογκωθεί στην
καθορισμένηπίεση,απενεργοποιήστε
το συμπιεστή αέρα,περιστρέψτε το
χιτώνιο του σωλήνα του συμπιεστή
αέραπρος τα αριστερά και βγάλτε το
από τη βαλβίδα του ελαστικού,
τοποθετήστε το κάλυμμα της
βαλβίδας ελαστικού,
τοποθετήστε το κιτ επισκευής
ελαστικού στοπορτμπαγκάζ,
ξεκινήστε την οδήγηση αμέσως για
να διανεμηθεί το στεγανοποιητικό στο
ελαστικό.
ΣΗΜΕΊΩΣΗ Οδηγείτε το αυτοκίνητο
προσεκτικάμε ταχύτητα ίση ή
μικρότερη από80 km/h.Εάν το
αυτοκίνητο οδηγείταιμε ταχύτητα ίση ή
μεγαλύτερη από80 km/h,ενδέχεται να
δονείται.
Εάν το ελαστικό δεν είναι σωστά
διογκωμένο θα ανάψει η
προειδοποιητική λυχνία
.
αφού οδηγήσετε το αυτοκίνητο για
10λεπτά ή5kmπερίπου,συνδέστε το
συμπιεστή αέραμε το ελαστικό και
ελέγξτε τηνπίεση των ελαστικών
χρησιμοποιώντας τομετρητήπίεσης
ελαστικώνπου βρίσκεται στο
συμπιεστή αέρα.Εάν ηπίεση
13608020202-36A-004
13708020202-03A-00B
13808020202-124-001
174
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ
