2018 FIAT 124 SPIDER ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

αφαιρέστε τις βάσεις συγκράτησης
στιςπέντε θέσεις,και τραβήξτε
μερικώςπρος ταπίσω τον λασπωτήρα,
αποσυνδέστε το συνδετήρα απότη
μονάδαπιέζοντας τη γλωσσίδαπου
βρίσκεται στο συνδετήραμετο
δάχτυλό σας και τραβώντας το
συνδετήρα,
περιστρέψτε τη διάταξη υποδοχής1
εικ. 109και λαμπτήρα δεξιόστροφα,
βγάλτε το λαμπτήρα2και αφαιρέστε
τον,
αποσυνδέστε το λαμπτήρα από την
υποδοχή,
τοποθετήστε τον νέο λαμπτήραμε
την αντίστροφη σειρά απότη
διαδικασία αφαίρεσης.
Φώτα στοπ/πίσω φώτα
Μεταβείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat,εάν απαιτείται
αντικατάσταση αυτών των λαμπτήρων.Πλαϊνά φλας κατεύθυνσης
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οιπροβολείς
σβηστοί,
εάν αλλάζετε τον δεξιό λαμπτήρα,
εκκινήστε τον κινητήρα,περιστρέψτε
το τιμόνι όλο δεξιά και σβήστε τον
κινητήρα.Εάν αλλάζετε τον αριστερό
λαμπτήρα,περιστρέψτε το τιμόνι στα
αριστερά,
αφαιρέστε τις βάσεις συγκράτησης
στιςπέντε θέσεις1εικ. 110και
τραβήξτεμερικώςπρος ταπίσω τον
λασπωτήρα,
αποσυνδέστε τον ηλεκτρικό
συνδετήρα από τον λαμπτήρα
πιέζοντας τη γλωσσίδαπου βρίσκεται
στο συνδετήραμε το δάχτυλό σας και
τραβώντας το συνδετήρα,
αφαιρέστε τηνμονάδα2
εικ. 111 πιέζοντας την γλωσσίδα
επάνω στηνμονάδαμε το δάχτυλο σας
και τραβώντας τηνμονάδαπρος τα
εμπρός έτσι ώστε να συμπιέσετε την
εσωτερική ασφάλεια3εικ. 112,και
μετά τραβήξτε το φανάριπρος τα έξω,
ανασηκώστε τη συσκευή4και,στη
συνέχεια,αφαιρέστε το σύνολο και
τοποθετήστε τη νέαμονάδαπλαϊνού
φλας κατεύθυνσηςμε την αντίθετη
σειρά από τη διαδικασία αφαίρεσης.10907031501-208-002
11008020499-000-011
11107031501-210-001
159

Φώτα θέσης
(εκδόσειςLED)
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
αφαιρέστε τις βάσεις συγκράτησης
στις επτά θέσεις και τραβήξτεμερικώς
προς ταπίσω την επάνωπλευρά του
λασπωτήρα,
περιστρέψτε τη διάταξη υποδοχής1
εικ. 113και λαμπτήρα2
αριστερόστροφα και αφαιρέστε την,
αποσυνδέστε το λαμπτήρα από την
υποδοχή,
τοποθετήστε τον νέο λαμπτήραμε
την αντίστροφη σειρά απότη
διαδικασία αφαίρεσης.
Πίσω φλας κατεύθυνσης
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
αφαιρέστε τις ασφάλειες
συγκράτησης1εικ. 114και το
διακοσμητικό του άκρου του καπό,
αφαιρέστε τις ασφάλειες
συγκράτησης2εικ. 115καιμετά
τραβήξτεμερικώςπρος ταπίσω τοπλευρικό διακοσμητικό του άκρου του
καπό,
11207031501-211-001
11308070604-123-10011407031501-212-002
11507031501-214-002
160
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

αποσυνδέστε τον συνδετήρα3,
αφαιρέστε τα δύοπαξιμάδια5
εικ. 117και την βίδα4,
τραβήξτε τημονάδα6προς ταπίσω
εικ. 118για να την αφαιρέσετε,
περιστρέψτε τη διάταξη υποδοχής
και λαμπτήρα7
εικ. 119αριστερόστροφα και
αφαιρέστε την.
Φως οπισθοπορείας/Πίσω φως
ομίχλης
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οιπροβολείς
σβηστοί,
αποσυνδέστε τον ηλεκτρικό
συνδετήρα από τον λαμπτήρα
πιέζοντας τη γλωσσίδαπου βρίσκεται
στο συνδετήραμε το δάχτυλό σας καιτραβώντας το συνδετήρα,
περιστρέψτε τη διάταξη υποδοχής
και λαμπτήρα αριστερόστροφα και
αφαιρέστε την:1εικ. 120 =φως
οπισθοπορείας/2=πίσω φως
ομίχλης,
αποσυνδέστε το λαμπτήρα από την
υποδοχή,
τοποθετήστε τον νέο λαμπτήραμε
την αντίστροφη σειρά απότη
διαδικασία αφαίρεσης.
Φώταπινακίδας
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οιπροβολείς
σβηστοί,
ολισθήστε τηνμονάδα1
εικ. 121όπως φαίνεται στην εικόνα για
να την αφαιρέσετε,
11607031501-213-002
11707031501-215-001
11807031501-216-001
11907031501-203-00212008020499-000-012
161

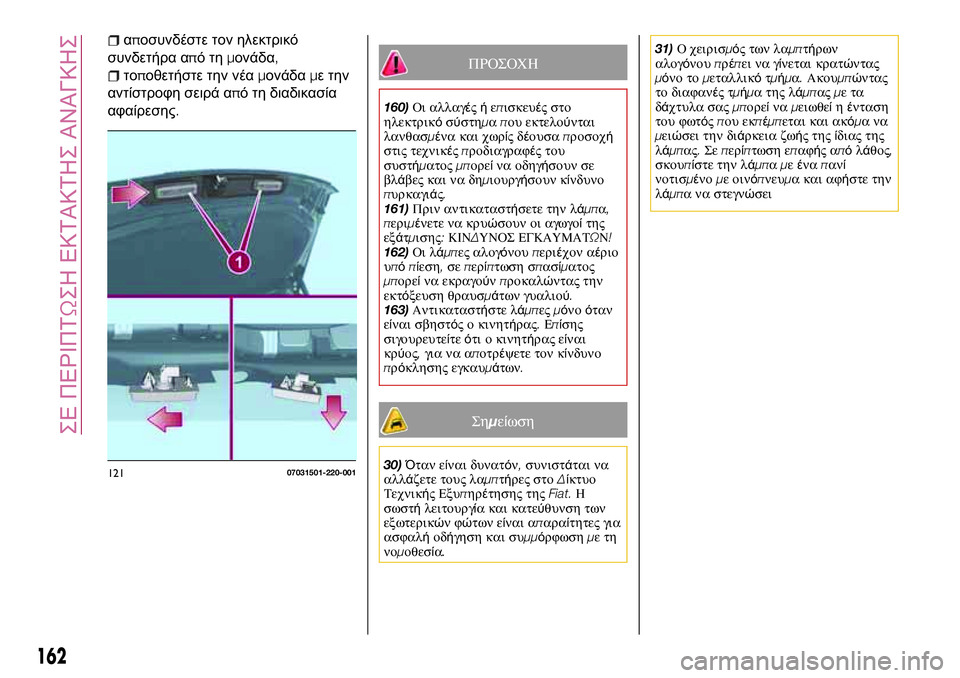

αποσυνδέστε τον ηλεκτρικό
συνδετήρα απότημονάδα,
τοποθετήστε την νέαμονάδαμε την
αντίστροφη σειρά από τη διαδικασία
αφαίρεσης.ΠΡΟΣΟΧΗ
160)Οι αλλαγέςήεπισκευές στο
ηλεκτρικόσύστημαπου εκτελούνται
λανθασμένα και χωρίςδέουσαπροσοχή
στις τεχνικέςπροδιαγραφές του
συστήματοςμπορείνα οδηγήσουν σε
βλάβες και να δημιουργήσουν κίνδυνο
πυρκαγιάς.
161)Πριν αντικαταστήσετε την λάμπα,
περιμένετε να κρυώσουν οι αγωγοίτης
εξάτμισης:ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
162)Οι λάμπες αλογόνουπερι
έχον αέριο
υπόπίεση,σεπερίπτωση σπασίματος
μπορείνα εκραγούνπροκαλώντας την
εκτόξευση θραυσμάτων γυαλιού.
163)Αντικαταστήστε λάμπεςμόνοόταν
είναι σβηστός ο κινητήρας.Επίσης
σιγουρευτείτεότι ο κινητήρας είναι
κρύος,για να αποτρέψετε τον κίνδυνο
πρόκλησης εγκαυμάτων.
Σημείωση
30)Όταν είναι δυνατόν,συνιστάται να
αλλάζετε τους λαμπτήρες στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.Η
σωστήλειτουργία και κατεύθυνση των
εξωτερικώνφώτων είναι απαραίτητες για
ασφαλήοδήγηση και συμμόρφωσημετη
νομοθεσία.31)Ο χειρισμός των λαμπτήρων
αλογόνουπρέπει να γίνεται κρατώντας
μόνο τομεταλλικότμήμα.Ακουμπώντας
το διαφανέςτμήμα της λάμπαςμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμανα
μειώσει την διάρκεια ζωής τηςίδιας της
λάμπας.Σεπερίπτωση επαφήςαπόλάθος,
σκουπίστε την λάμπαμεέναπανί
νοτισμένομε οινόπνευμα και αφήστε την
λάμπα να στεγνώσει
12107031501-220-001
162
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

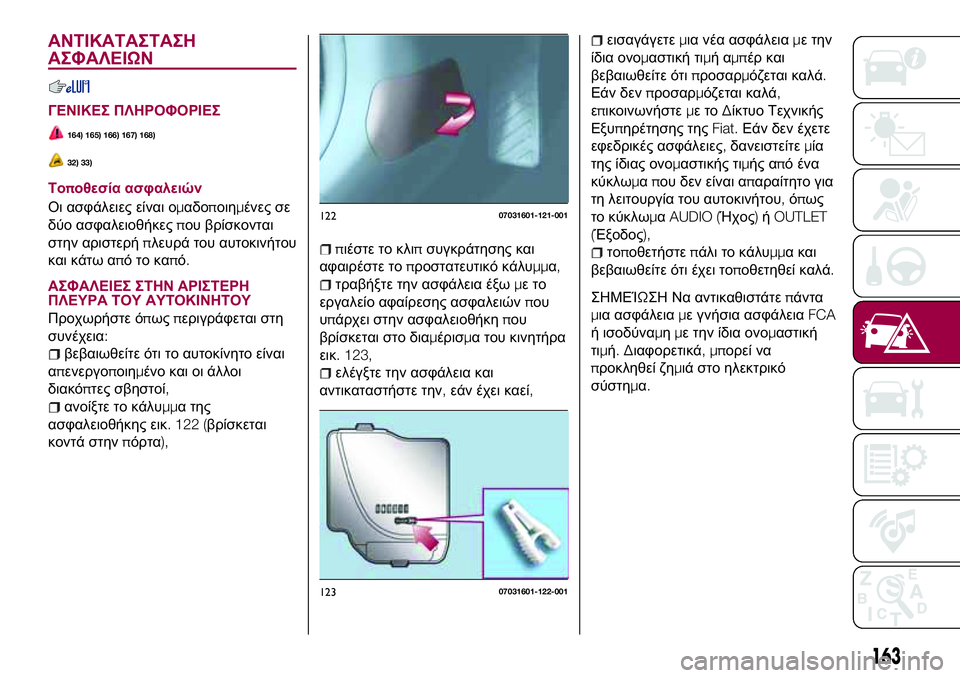

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
164) 165) 166) 167) 168)
32) 33)
Τοποθεσία ασφαλειών
Οι ασφάλειες είναι ομαδοποιημένες σε
δύο ασφαλειοθήκεςπου βρίσκονται
στην αριστερήπλευρά του αυτοκινήτου
και κάτω απότοκαπό.
ΑΣΦΑΛΕΙΕΣ ΣΤΗΝ ΑΡΙΣΤΕΡΗ
ΠΛΕΥΡΑ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οι άλλοι
διακόπτες σβηστοί,
ανοίξτε το κάλυμμα της
ασφαλειοθήκης εικ. 122 (βρίσκεται
κοντά στηνπόρτα),
πιέστε το κλιπσυγκράτησης και
αφαιρέστε τοπροστατευτικό κάλυμμα,
τραβήξτε την ασφάλεια έξωμετο
εργαλείο αφαίρεσης ασφαλειώνπου
υπάρχει στην ασφαλειοθήκηπου
βρίσκεται στο διαμέρισμα του κινητήρα
εικ. 123,
ελέγξτε την ασφάλεια και
αντικαταστήστε την,εάν έχει καεί,
εισαγάγετεμια νέα ασφάλειαμε την
ίδια ονομαστική τιμήαμπέρ και
βεβαιωθείτε ότιπροσαρμόζεται καλά.
Εάν δενπροσαρμόζεται καλά,
επικοινωνήστεμετοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.Εάν δεν έχετε
εφεδρικές ασφάλειες,δανειστείτεμία
της ίδιας ονομαστικής τιμής από ένα
κύκλωμαπου δεν είναι απαραίτητο για
τη λειτουργία του αυτοκινήτου,όπως
το κύκλωμαAUDIO (Ήχος)ήOUTLET
(Έξοδος),
τοποθετήστεπάλι το κάλυμμα και
βεβαιωθείτε ότι έχει τοποθετηθεί καλά.
ΣΗΜΕΊΩΣΗ Να αντικαθιστάτεπάντα
μια ασφάλειαμε γνήσια ασφάλειαFCA
ή ισοδύναμημε την ίδια ονομαστική
τιμή.Διαφορετικά,μπορεί να
προκληθεί ζημιά στο ηλεκτρικό
σύστημα.
12207031601-121-001
12307031601-122-001
163

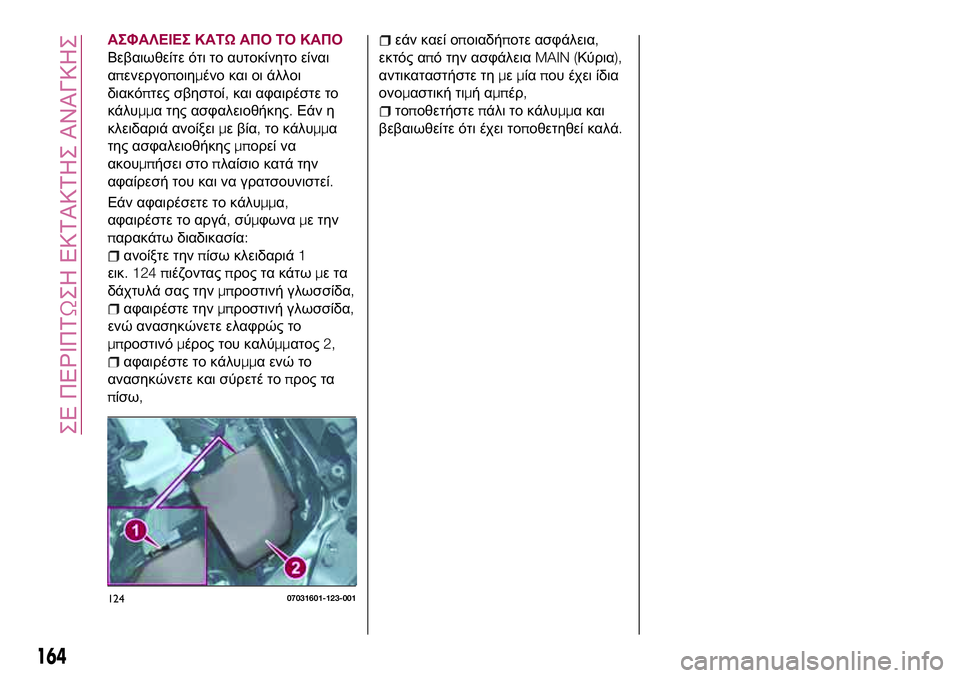

ΑΣΦΑΛΕΙΕΣ ΚΑΤΩΑΠΟ ΤΟ ΚΑΠΟ
Βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οι άλλοι
διακόπτες σβηστοί,και αφαιρέστε το
κάλυμμα της ασφαλειοθήκης.Εάν η
κλειδαριά ανοίξειμε βία,το κάλυμμα
της ασφαλειοθήκηςμπορεί να
ακουμπήσει στοπλαίσιο κατά την
αφαίρεσή του και να γρατσουνιστεί.
Εάν αφαιρέσετε το κάλυμμα,
αφαιρέστε το αργά,σύμφωναμε την
παρακάτω διαδικασία:
ανοίξτε τηνπίσω κλειδαριά1
εικ. 124 πιέζονταςπρος τα κάτωμετα
δάχτυλά σας τηνμπροστινή γλωσσίδα,
αφαιρέστε τηνμπροστινή γλωσσίδα,
ενώ ανασηκώνετε ελαφρώς το
μπροστινόμέρος του καλύμματος2,
αφαιρέστε το κάλυμμα ενώ το
ανασηκώνετε και σύρετέ τοπρος τα
πίσω,
εάν καεί οποιαδήποτε ασφάλεια,
εκτός από την ασφάλειαMAIN (Κύρια),
αντικαταστήστε τημεμίαπου έχει ίδια
ονομαστική τιμήαμπέρ,
τοποθετήστεπάλι το κάλυμμα και
βεβαιωθείτε ότι έχει τοποθετηθεί καλά.
12407031601-123-001
164
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

ΚΟΥΤΙ ΑΣΦΑΛΕΙΩΝ(ΔΙΑΜΕΡΙΣΜΑ ΚΙΝΗΤΗΡΑ)
12507031602-121-001
165

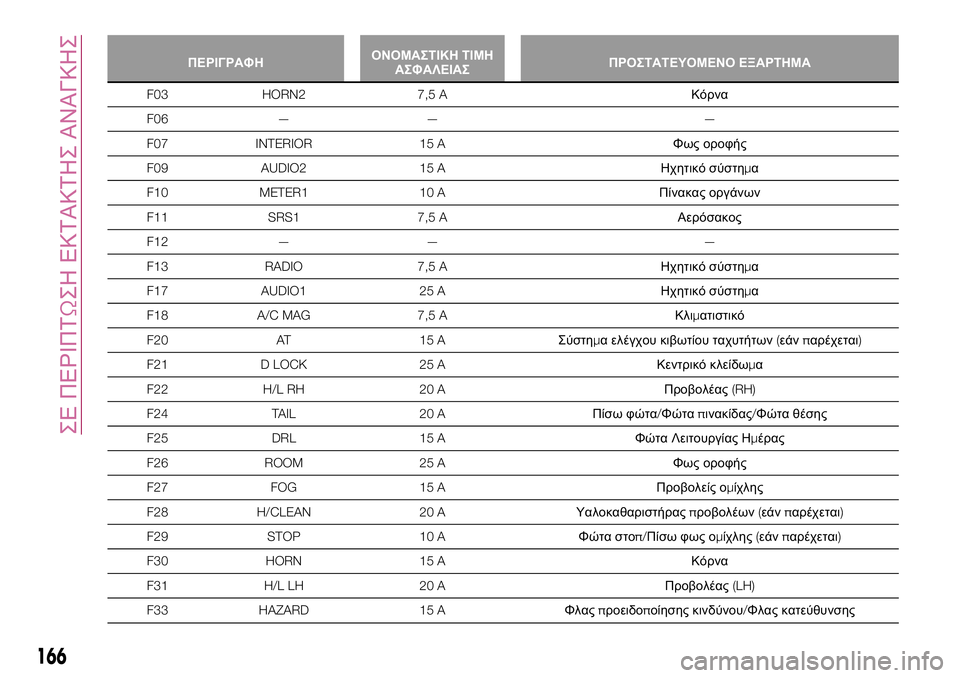

ΠΕΡΙΓΡΑΦΗΟΝΟΜΑΣΤΙΚΗ ΤΙΜΗ
ΑΣΦΑΛΕΙΑΣΠΡΟΣΤΑΤΕΥΟΜΕΝΟ ΕΞΑΡΤΗΜΑ
F03 HORN2 7,5 AΚόρνα
F06 — — —
F07 INTERIOR 15 AΦως οροφής
F09 AUDIO2 15 AΗχητικό σύστημα
F10 METER1 10 AΠίνακας οργάνων
F11 SRS1 7,5 AΑερόσακος
F12 — — —
F13 RADIO 7,5 AΗχητικό σύστημα
F17 AUDIO1 25 AΗχητικό σύστημα
F18 A/C MAG 7,5 AΚλιματιστικό
F20 AT 15 AΣύστημα ελέγχου κιβωτίου ταχυτήτων(εάνπαρέχεται)
F21 D LOCK 25 AΚεντρικό κλείδωμα
F22 H/L RH 20 AΠροβολέας(RH)
F24 TAIL 20 AΠίσω φώτα/Φώταπινακίδας/Φώτα θέσης
F25 DRL 15 AΦώτα Λειτουργίας Ημέρας
F26 ROOM 25 AΦως οροφής
F27 FOG 15 AΠροβολείς ομίχλης
F28 H/CLEAN 20 AΥαλοκαθαριστήραςπροβολέων(εάνπαρέχεται)
F29 STOP 10 AΦώτα στοπ/Πίσω φως ομίχλης(εάνπαρέχεται)
F30 HORN 15 AΚόρνα
F31 H/L LH 20 AΠροβολέας(LH)
F33 HAZARD 15 AΦλαςπροειδοποίησης κινδύνου/Φλας κατεύθυνσης
166
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ
