2018 CITROEN C4 CACTUS Eksploatavimo vadovas (in Lithuanian)

207
C4-cactus_lt_Chap08_En-cas-de-panne_ed01-2016
Prietaisų skydelyje įrengti saugikliai
2 saugiklių blokeliai yra įrengti apatinėje
priekinio skydo dalyje, po vairu.Saugiklis

N r. Laidumas

(A) Funkcijos
F01 10Stabdžių pedalas (kontaktinis jungiklis 2), "Stop & Start".
F02 5Šviesų spindulio aukščio reguliavimas, papildomasis šildymas
(dyzelio), pastatymo pagalba, diagnostikos lizdas, išoriniai
veidrodžiai (elektrinis reguliavimas), sukibimo kontrolė.
F03 10Dyzelino priedo siurblys, elektrinis vairo stiprintuvas, sankabos
pedalas (kontaktinis jungiklis).
F04 5Lietaus ir šviesos jutiklis.
F06 10Stabdžių pedalas (kontaktinis jungiklis 1), diagnostikos lizdas.
F08 5Vairo kolonėlės viršutinė dalis su jungikliais prie vairo.
F10 5Greitosios arba techninės pagalbos kvietimas.
F12 5"Stop & Start", ABS, ESC.
F13 5Pastatymo pagalba, atbulinės eigos kamera.
F14 10Automatizuota pavarų dėžė, jungiklių juostelė (po jutikliniu
ekranu), oro kondicionieriaus, jutiklinio ekrano.
F16 1512 voltų lizdas.
F18 20Radijas.
Priėjimas prie saugiklių
F Atkabinkite dangtelį traukdami jo viršutinę
k
airę, po to dešinę pusę.
Kairysis saugiklių blokelis
8
Gedimo kelyje atveju

208
C4-cactus_lt_Chap08_En-cas-de-panne_ed01-2016
Saugiklis
N r. Laidumas

(A) Funkcijos
F19 5Neprisegtų saugos diržų kontrolinės lemputės.
F20 5Oro pagalvės.
F21 5Prietaisų skydelis.
F22 30Spynos.
F23 5Plafonas, skaitymo šviestuvai.
F26 15Garsinis signalas.
F27 15Priekinio ir galinio stiklo plautuvas.
F28 5Vairo užraktas (kontakto spynelė).
F30 15Galinio stiklo valytuvas.
Gedimo kelyje atveju

209
C4-cactus_lt_Chap08_En-cas-de-panne_ed01-2016
Dešinysis saugiklių blokelis
SaugiklisN° Laidumas
(A) Funkcijos
F30 10Išorinių veidrodžių šildymas.
F31 25Galinio stiklo šildymas.
F34 30Priekinių stiklų elektriniai kėlikliai.
F36 30Priekinių sėdynių šildymas.
F38 20Priekabos prikabinimo blokelis.
F40 25Priekabos prikabinimo blokelis.
8
Gedimo kelyje atveju

210
C4-cactus_lt_Chap08_En-cas-de-panne_ed01-2016

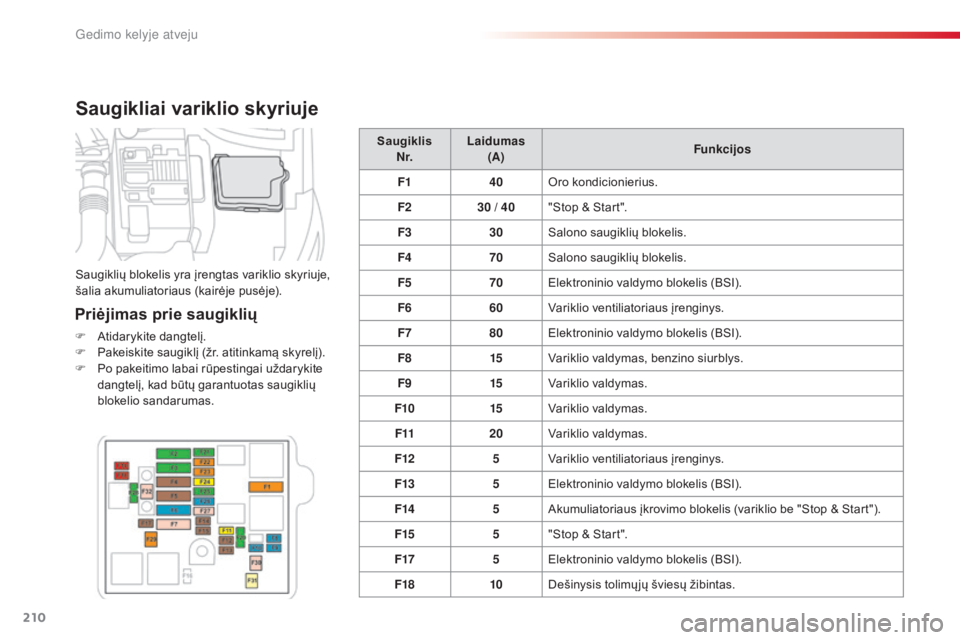

Saugikliai variklio skyriuje
Priėjimas prie saugiklių
F Atidarykite dangtelį.
F Pa keiskite saugiklį (žr. atitinkamą skyrelį).
F
Po p

akeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas. Saugiklis

N r. Laidumas

(A) Funkcijos
F1 40Oro kondicionierius.
F2 30
/ 4
0
"Stop & Start".
F3 30Salono saugiklių blokelis.
F4 70Salono saugiklių blokelis.
F5 70Elektroninio valdymo blokelis (BSI).
F6 60Variklio ventiliatoriaus įrenginys.
F7 80Elektroninio valdymo blokelis (BSI).
F8 15Variklio valdymas, benzino siurblys.
F9 15Variklio valdymas.
F10 15Variklio valdymas.
F11 20Variklio valdymas.
F12 5Variklio ventiliatoriaus įrenginys.
F13 5Elektroninio valdymo blokelis (BSI).
F14 5Akumuliatoriaus įkrovimo blokelis (variklio be "Stop & Start").
F15 5"Stop & Start".
F17 5Elektroninio valdymo blokelis (BSI).
F18 10Dešinysis tolimų jų šviesų žibintas.
Saugiklių blokelis yra įrengtas variklio skyriuje,
šalia akumuliatoriaus (kairėje pusėje).
Gedimo kelyje atveju

211
C4-cactus_lt_Chap08_En-cas-de-panne_ed01-2016
Saugiklis
N r. Laidumas

(A) Funkcijos
F19 10Kairysis tolimų jų šviesų žibintas.
F20 30Variklio valdymas.
F21 30Starteris.
F22 40Automatizuota pavarų dėžė.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Salono saugiklių blokelis.
F26 15Automatizuota pavarų dėžė.
F27 25Elektroninio valdymo blokelis (BSI).
F28 30Dyzelio taršos mažinimo sistema ("AdBlue"
®).
F29 40Priekiniai stiklo valytuvai.
F30 80Žvakių pašildymo blokelis.
F31 100Papildomasis šildymas (dyzelio).
F32 80Elektrinis vairo stiprintuvas.
8
Gedimo kelyje atveju

212
C4-cactus_lt_Chap08_En-cas-de-panne_ed01-2016
Akumuliatorius, 12 V
Akumuliatorius yra po variklio gaubtu.
Norėdami pasiekti akumuliatorių:
F
at
idarykite gaubtą patraukdami vidinę
rankenėlę, po to išorinę,
F
pr

itvirtinkite gaubto atramą,
F
nu

imkite nuo gnybto (+) plastikinį dangtelį.
Akumuliatoriaus vieta
Informacija apie tai, kaip atnaujinti akumuliatoriaus įkrovą arba užvesti variklį prijungus kitą akumuliatorių.
Prieš atlikdami veiksmus su
akumuliatoriumi pasirūpinkite apsaugoti
akis ir veidą.
Bet kokie veiksmai su akumuliatoriumi
turi būti atliekami gerai vėdinamoje
vietoje ir atokiai nuo atvirų liepsnos
ar kibirkščiavimo šaltinių, kad nekiltų
sprogimo ar gaisro pavojus.
Pabaigę procedūrą nusiplaukite rankas.
Automobiliai su sistema "Stop & Start"
turi 12 V švininį ypatingos technologijos
ir parametrų akumuliatorių.
Prireikus jį pakeisti reikia kreiptis
išimtinai tik į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Bendrosios ypatybės
Švininiai užvedimui skirti akumuliatoriai
Akumuliatoriuose yra naudojamos
nuodingos medžiagos - tokios kaip sieros
rūgštis ir švinas.
Jie turi būti pašalinami laikantis įstatymais
nustatytos tvarkos ir jokiu atveju neturėtų
būti išmetami su buitinėmis šiukšlėmis.
Pristatykite naudotus elementus ir
akumuliatorius į tam skirtą surinkimo
punktą. Kai jūsų automobilis turi automatizuotą
pavarų dėžę, nebandykite užvesti variklį
stumdami automobilį.Akumuliatoriaus minusinis gnybtas (-) nėra
pasiekiamas.
Perkeltas korpuso taškas yra įtaisytas ant
priekinio dešiniojo sparno konstrukcijos.
Gedimo kelyje atveju

213
C4-cactus_lt_Chap08_En-cas-de-panne_ed01-2016
Kai jūsų automobilio akumuliatorius yra
išsikrovęs, užvesti variklį galima naudojantis
pagalbiniu akumuliatoriumi (išoriniu arba kito
automobilio) ir laidais arba dar akumuliatoriaus
stiprintuvu (booster).
Automobilio užvedimas prijungus kitą akumuliatorių
F Pakelkite plastikinį akumuliatoriaus
g nybto (+) dangtelį, jei toks yra.
F
Pr

ijunkite raudoną jį laidą prie išsikrovusio
akumuliatoriaus gnybto (+) A (prie lenktos
metalinės dalies), paskui prie pagalbinio
akumuliatoriaus B arba akumuliatoriaus
stiprintuvo gnybto (+).
F
Pr

ijunkite vieną žaliojo arba juodojo laido
galą prie pagalbinio akumuliatoriaus B arba
akumuliatoriaus stiprintuvo gnybto (-) (arba
pagalbą teikiančiojo automobilio korpuso).
F
Pr

ijunkite kitą žaliojo arba juodojo laido
galą prie užvedamojo automobilio korpuso
taško C. F
Už

veskite pagalbą teikiančiojo automobilio
variklį ir palikite veikti kelias minutes.
F
Įj
unkite užvedamojo automobilio starterį ir
užvedę variklį palikite jį veikti.
Jei variklis iš karto neužsivedė, išjunkite
kontaktą ir, prieš bandydami užvesti iš naujo,
truputį palaukite.
Neužveskite variklio prijungę
akumuliatoriaus įkroviklį.
nie

kada nenaudokite 24 V ar dar
aukštesnės įtampos akumuliatoriaus
stiprintuvo.
Pirmiausia patikrinkite, ar pagalbinio
akumuliatoriaus nominali įtampa yra
12 V, o talpa yra ne mažesnė nei
išsikrovusiojo akumuliatoriaus.
Abu automobiliai neturi liestis.
Išjunkite visus elektrą naudojančius
prietaisus abiejuose automobiliuose
(automagnetolą, stiklo valytuvus, šviesų
žibintus ir kt.).
Pasirūpinkite, kad pagalbinio užvedimo
laidai nebūtų padėti šalia judančių
automobilio dalių (ventiliatoriaus,
dirželio ir kt.).
Neatjunkite akumuliatoriaus gnybto (+),
kai veikia variklis. F
Pa

laukite, kol variklis ims veikti tuščią ja
eiga, ir atjunkite pagalbinius laidus
atvirkštine tvarka.
F
Už
dėkite plastikinį dangtelį, jei toks yra, ant
akumuliatoriaus gnybto (+).
F Pa likite veikti variklį arba važiuokite
automobiliu ne trumpiau kaip 30 minučių,
kad akumuliatorius pasiektų pakankamą
įkrovą.
Kai kurios funkcijos, tokios kaip
"Stop & Start", neveikia, kol
akumuliatorius nėra įkrautas iki
pakankamo įkrovos lygio.
8
Gedimo kelyje atveju

214
C4-cactus_lt_Chap08_En-cas-de-panne_ed01-2016
Akumuliatoriaus įkrovimas
naudojantis krovikliu
Tam, kad būtų garantuotas akumuliatoriaus
ilgaamžiškumas, būtina palaikyti pakankamo
lygio jo įkrovą.
Kai kuriais atvejais gali prireikti įkrauti
akumuliatorių:
-
je
i dažniausiai važinėjate trumpais
atstumais,
-
je

i numatote, kad automobilis bent kelias
savaites turės stovėti.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Nėra reikalinga atjungti akumuliatorių.
Niekada nebandykite įkrauti sušalusio
akumuliatoriaus, kad nekiltų sprogimas!
Jei akumuliatorius buvo sušalęs,
patikrinkite jį CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje, kur jis bus patikrintas, ar
vidinės dalys nėra pažeistos ir ar nėra
įtrūkęs korpusas, dėl ko galėtų ištekėti
nuodinga ir koroziją kelianti rūgštis.
Jei ketinate patys įkrauti akumuliatorių,
naudokite tik švininiams akumuliatoriams
skirtą kroviklį, kurio nominali įtampa
yra
1

2 V.
Kai yra priklijuota ši etiketė, būtina
naudoti tik 12 V kroviklį, kad būtų
išvengta nepataisomo elektros įrangos,
susijusios su sistema "Stop & Start",
gedimo. Laikykitės kroviklio gamintojo pateiktos
naudojimo instrukcijos nurodymų.
Niekada nesukeiskite vietomis polių.
F
Iš

junkite kontaktą.
F
Iš

junkite visus elektrinius prietaisus
(automagnetolą, žibintus, stiklo valytuvus
ir
k

t.).
F
Pr

ieš prijungdami laidus prie
akumuliatoriaus išjunkite kroviklį
B ,
kad

prijungiami laidai pavojingai
nekibirkščiuotų.
F
Pa

tikrinkite, ar kroviklio laidai nėra pažeisti.
F
Pr

ijunkite kroviklio B laidus tokia tvarka:
-
ra

udoną jį, teigiamą jį (+), laidą prijunkite
prie akumuliatoriaus A gnybto (+),
-
ju

odą jį, neigiamą jį (-), laidą prijunkite
prie automobilio korpuso taško C .
F
Pa

baigę įkrovimo procedūrą, prieš
atjungami laidus nuo akumuliatoriaus A
išjunkite kroviklį B .
Gedimo kelyje atveju
