EM EMERGÊNCIA
LUZES DE EMERGÊNCIA . . ......................104
SUBSTITUIÇÃO DE UMA LÂMPADA..................104
SUBSTITUIÇÃO DA LÂMPADA EXTERNA...............108
SUBSTITUIÇÃO DOS FUSÍVEIS .....................111
SUBSTITUIÇÃO DE UMA RODA . . ...................117
KIT “FIX&GO”................................121
ARRANQUE DE EMERGÊNCIA......................123
SISTEMA DE BLOQUEIO DO COMBUSTÍVEL.............125
CAIXA DE VELOCIDADES TCT – EXTRAÇÃO DA CHAVE......125
REBOQUE DO VEÍCULO..........................127

LUZES DE EMERGÊNCIA
Funcionamento
Premir o interruptor 1 fig. 70para
ligar/desligar as luzes.
Com as luzes ligadas, no quadro de instru-
mentos acendem-se as luzes avisadoras
ee obtém-se a intermitência do
interruptor 1.
Travagem de emergência
Em caso de travagem de emergência,
acendem-se automaticamente as luzes
de emergência e no quadro acendem-se
as luzes avisadoras
e.
As luzes desligam-se automaticamente
no momento em que a travagem não tem
mais carácter de emergência.
106)
AVISO
106)O uso das luzes de emergência é
regulamentado pelo Código da Estrada do
país onde se circula: observar as
prescrições.
SUBSTITUIÇÃO DE UMA
LÂMPADA
32)107) 108) 109)
INDICAÇÕES GERAIS
Antes de substituir uma lâmpada
certificar-se de que os respetivos
contactos não estão oxidados e que o
respetivo fusível está íntegro: para a
localização dos fusíveis, consultar o
parágrafo “Substituição dos fusíveis”
neste capítulo;
substituir as lâmpadas queimadas por
outras do mesmo tipo e potência;
depois de substituir uma lâmpada dos
faróis, verificar sempre a sua correta
orientação;
ATENÇÃO Quando o clima é frio ou hú-
mido ou após chuva forte ou lavagem, a
superfície dos faróis ou das luzes trasei-
ras pode embaciar e/ou formar gotas de
condensação no lado interior. Trata-se de
um fenómeno natural devido à diferença
de temperatura e de humidade entre o
interior e o exterior do vidro que, no en-
tanto, não indica uma anomalia e não
compromete o normal funcionamento
dos dispositivos de iluminação. O emba-
ciamento desaparece rapidamente acen-
dendo os faróis, a partir do centro do
difusor, estendendo-se progressiva-
mente para as bordas.
70A0K0622C
104
EM EMERGÊNCIA

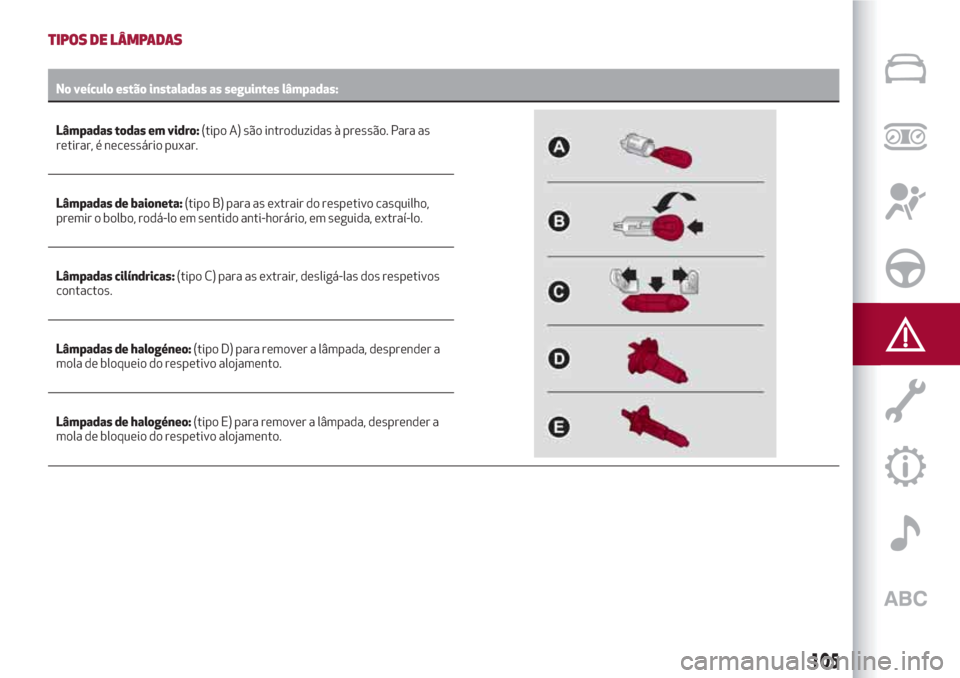

TIPOS DE LÂMPADAS
No veículo estão instaladas as seguintes lâmpadas:
Lâmpadas todas em vidro:(tipo A)são introduzidas à pressão. Para as
retirar, é necessário puxar.
Lâmpadas de baioneta:(tipo B) para as extrair do respetivo casquilho,
premir o bolbo, rodá-lo em sentido anti-horário, em seguida, extraí-lo.
Lâmpadas cilíndricas:(tipo C) para as extrair, desligá-las dos respetivos
contactos.
Lâmpadas de halogéneo:(tipo D) para remover a lâmpada, desprender a
mola de bloqueio do respetivo alojamento.
Lâmpadas de halogéneo:(tipo E) para remover a lâmpada, desprender a
mola de bloqueio do respetivo alojamento.
105

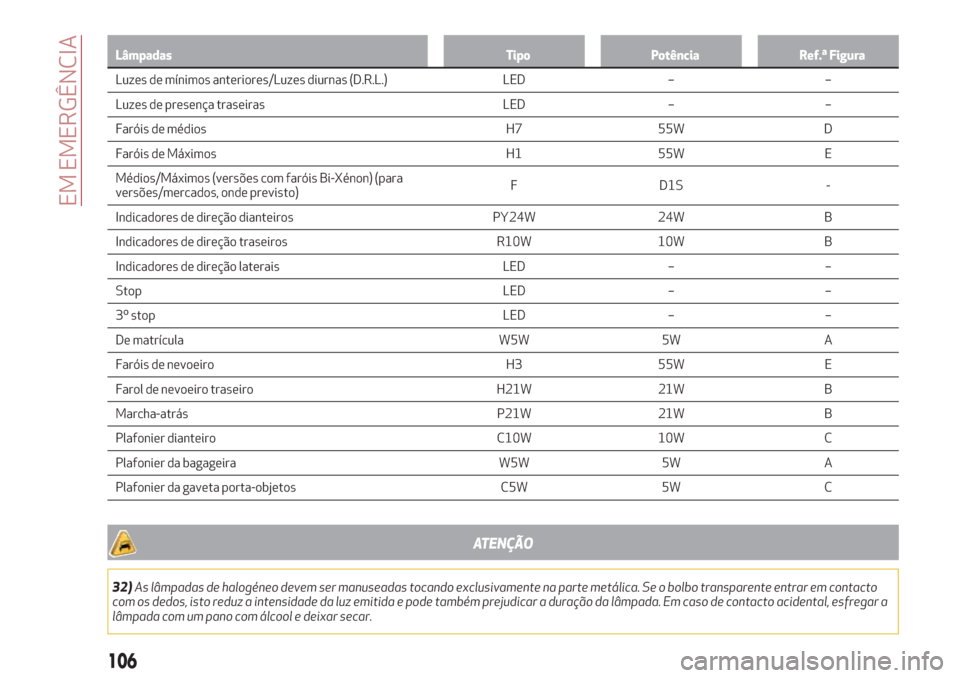

Lâmpadas Tipo Potência Ref.ª Figura
Luzes de mínimos anteriores/Luzes diurnas (D.R.L.) LED – –
Luzes de
presença traseiras LED – –
Faróis de médios H7 55W D
Faróis de Máximos H1 55W E
Médios/Máximos (versões com faróis Bi-Xénon) (para
versões/mercados, onde previsto)F D1S -
Indicadores de direção dianteiros PY24W 24W B
Indicadores de direção traseiros R10W 10W B
Indicadores de direção laterais LED – –
Stop LED – –
3º stop LED – –
De matrícula W5W 5W A
Faróis de nevoeiro H3 55W E
Farol de nevoeiro traseiro H21W 21W B
Marcha-atrás P21W 21W B
Plafonier dianteiro C10W 10W C
Plafonier da bagageira W5W 5W A
Plafonier da gaveta porta-objetos C5W 5W C

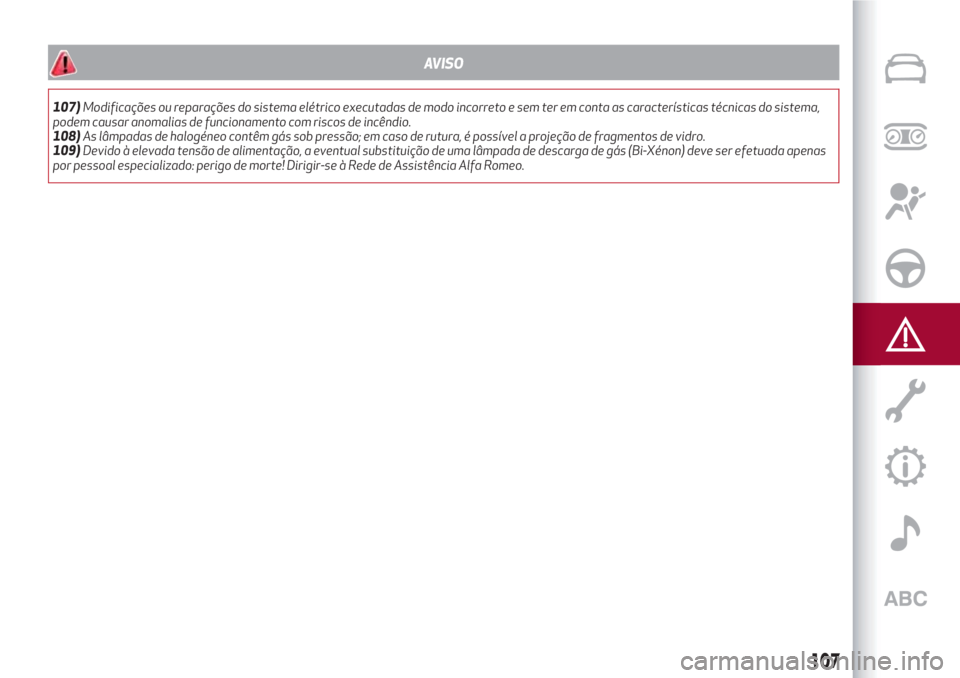

ATENÇÃO
32)As lâmpadas de halogéneo devem ser manuseadas tocando exclusivamente na parte metálica. Se o bolbo transparente entrar em contacto
com os dedos, isto reduz a intensidade da luz emitida e pode também prejudicar a duração da lâmpada. Em caso de contacto acidental, esfregar a
lâmpada com um pano com álcool e deixar secar.
106
EM EMERGÊNCIA

AVISO
107)Modificações ou reparações do sistema elétrico executadas de modo incorreto e sem ter em conta as características técnicas do sistema,
podem causar anomalias de funcionamento com riscos de incêndio.
108)As lâmpadas de halogéneo contêm gás sob pressão; em caso de rutura, é possível a projeção de fragmentos de vidro.
109)Devido à elevada tensão de alimentação, a eventual substituição de uma lâmpada de descarga de gás (Bi-Xénon) deve ser efetuada apenas
por pessoal especializado: perigo de morte! Dirigir-se à Rede de Assistência Alfa Romeo.
107

SUBSTITUIÇÃO DA LÂMPADA
EXTERNA

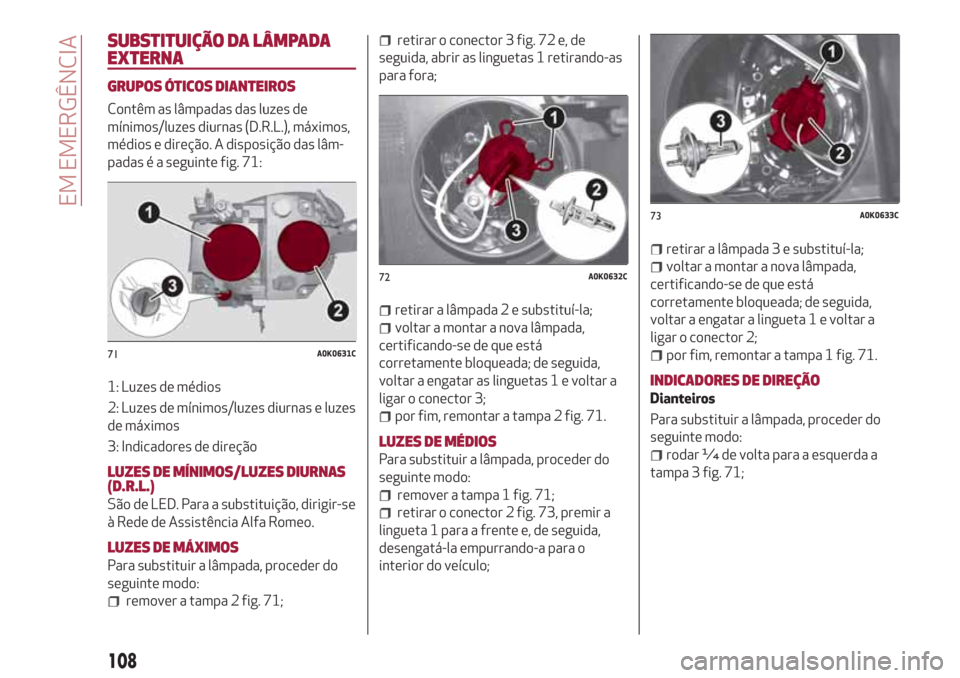

GRUPOS ÓTICOS DIANTEIROS
Contêm as lâmpadas das luzes de
mínimos/luzes diurnas (D.R.L.), máximos,
médios e direção. A disposição das lâm-
padas é a seguinte fig. 71:
1: Luzes de médios
2: Luzes de mínimos/luzes diurnas e luzes
de máximos
3: Indicadores de direção
LUZES DE MÍNIMOS/LUZES DIURNAS
(D.R.L.)
São de LED. Para a substituição, dirigir-se
à Rede de Assistência Alfa Romeo.
LUZES DE MÁXIMOS
Para substituir a lâmpada, proceder do
seguinte modo:
remover a tampa 2 fig. 71;
retirar o conector 3 fig. 72 e, de
seguida, abrir as linguetas 1 retirando-as
para fora;
retirar a lâmpada 2 e substituí-la;
voltar a montar a nova lâmpada,
certificando-se de que está
corretamente bloqueada; de seguida,
voltar a engatar as linguetas 1 e voltar a
ligar o conector 3;
por fim, remontar a tampa 2 fig. 71.
LUZES DE MÉDIOS
Para substituir a lâmpada, proceder do
seguinte modo:
remover a tampa 1 fig. 71;
retirar o conector 2 fig. 73, premir a
lingueta 1 para a frente e, de seguida,
desengatá-la empurrando-a para o
interior do veículo;
retirar a lâmpada 3 e substituí-la;
voltar a montar a nova lâmpada,
certificando-se de que está
corretamente bloqueada; de seguida,
voltar a engatar a lingueta 1 e voltar a
ligar o conector 2;
por fim, remontar a tampa 1 fig. 71.
INDICADORES DE DIREÇÃO
Dianteiros
Para substituir a lâmpada, proceder do
seguinte modo:
rodar ¼ de volta para a esquerda a
tampa 3 fig. 71;
71A0K0631C
72A0K0632C
73A0K0633C
108
EM EMERGÊNCIA

substituir o grupo lâmpada +
porta-lâmpada 1 fig. 74.
Laterais
São de LED. Para a substituição, dirigir-se
à Rede de Assistência Alfa Romeo.
LUZES DE NEVOEIRO
(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas,
dirigir-se à Rede de Assistência Alfa
Romeo.
GRUPOS ÓTICOS TRASEIROS
Contêm as lâmpadas das luzes de posi-
ção, stop, direção (lâmpadas presentes
no grupo ótico fixo) e marcha-atrás e de
nevoeiro traseiras (lâmpadas presentes

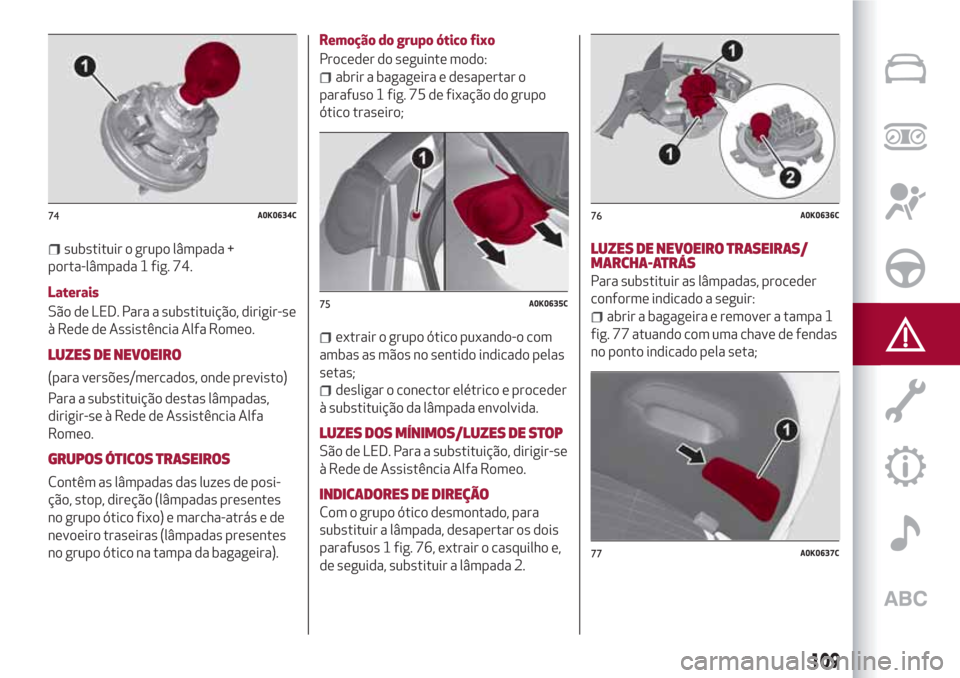

no grupo ótico na tampa da bagageira).Remoção do grupo ótico fixo
Proceder do seguinte modo:
abrir a bagageira e desapertar o
parafuso 1 fig. 75 de fixação do grupo
ótico traseiro;
extrair o grupo ótico puxando-o com
ambas as mãos no sentido indicado pelas
setas;
desligar o conector elétrico e proceder
à substituição da lâmpada envolvida.
LUZES DOS MÍNIMOS/LUZES DE STOP
São de LED. Para a substituição, dirigir-se
à Rede de Assistência Alfa Romeo.
INDICADORES DE DIREÇÃO
Com o grupo ótico desmontado, para
substituir a lâmpada, desapertar os dois
parafusos 1 fig. 76, extrair o casquilho e,
de seguida, substituir a lâmpada 2.
LUZES DE NEVOEIRO TRASEIRAS/
MARCHA-ATRÁS

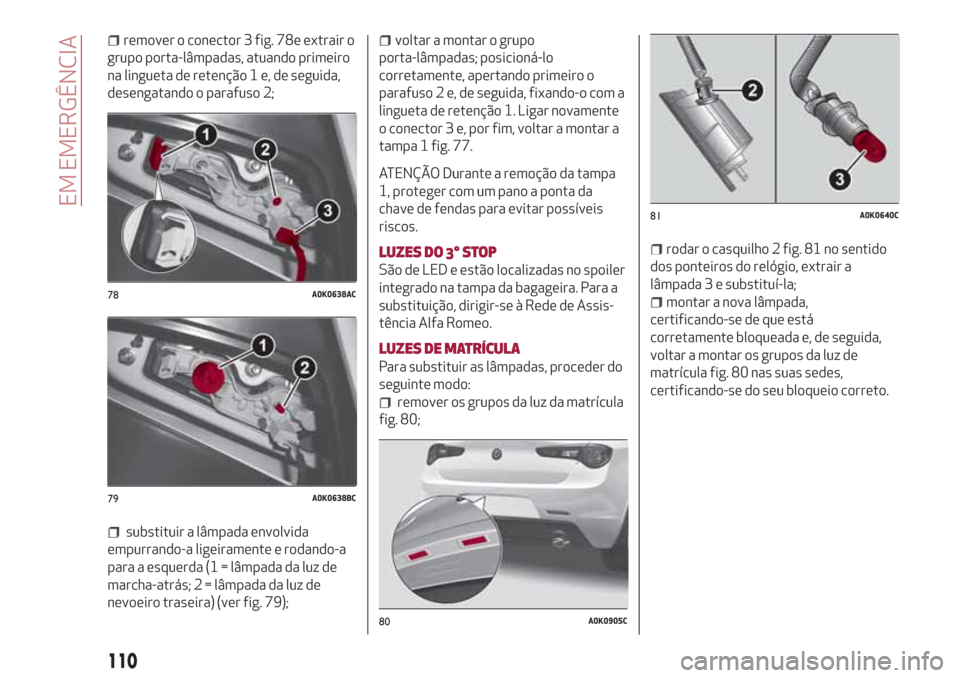

Para substituir as lâmpadas, proceder
conforme indicado a seguir:
abrir a bagageira e remover a tampa 1
fig. 77 atuando com uma chave de fendas
no ponto indicado pela seta;
74A0K0634C
75A0K0635C
76A0K0636C
77A0K0637C
109

remover o conector 3 fig. 78e extrair o
grupo porta-lâmpadas, atuando primeiro
na lingueta de retenção 1 e, de seguida,
desengatando o parafuso 2;
substituir a lâmpada envolvida
empurrando-a ligeiramente e rodando-a
para a esquerda (1 = lâmpada da luz de
marcha-atrás; 2 = lâmpada da luz de
nevoeiro traseira) (ver fig. 79);
voltar a montar o grupo
porta-lâmpadas; posicioná-lo
corretamente, apertando primeiro o
parafuso 2 e, de seguida, fixando-o com a
lingueta de retenção 1. Ligar novamente
o conector 3 e, por fim, voltar a montar a
tampa 1 fig. 77.
ATENÇÃO Durante a remoção da tampa
1, proteger com um pano a ponta da
chave de fendas para evitar possíveis
riscos.
LUZES DO 3° STOP
São de LED e estão localizadas no spoiler
integrado na tampa da bagageira. Para a
substituição, dirigir-se à Rede de Assis-
tência Alfa Romeo.
LUZES DE MATRÍCULA
Para substituir as lâmpadas, proceder do
seguinte modo:
remover os grupos da luz da matrícula
fig. 80;
rodar o casquilho 2 fig. 81 no sentido
dos ponteiros do relógio, extrair a
lâmpada 3 e substituí-la;
montar a nova lâmpada,
certificando-se de que está
corretamente bloqueada e, de seguida,
voltar a montar os grupos da luz de
matrícula fig. 80 nas suas sedes,
certificando-se do seu bloqueio correto.78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
110
