2018 Alfa Romeo Giulietta window

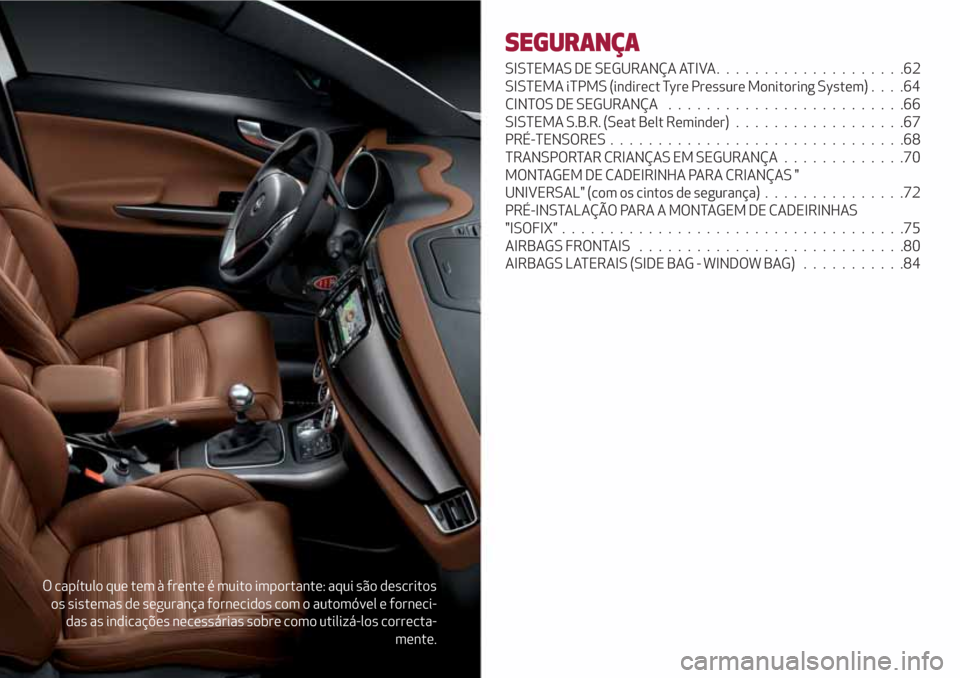

O capítulo que tem à frente é muito importante: aqui são descritos
os sistemas de segurança fornecidos com o automóvel e forneci-
das as indicações necessárias sobre como utilizá-los correcta-
mente.
SEGURANÇA
SISTEMAS DE SEGURANÇA ATIVA . ...................62
SISTEMA iTPMS (indirect Tyre Pressure Monitoring System)....64
CINTOS DE SEGURANÇA.........................66
SISTEMA S.B.R. (Seat Belt Reminder)..................67
PRÉ-TENSORES...............................68
TRANSPORTAR CRIANÇAS EM SEGURANÇA.............70
MONTAGEM DE CADEIRINHA PARA CRIANÇAS "
UNIVERSAL" (com os cintos de segurança)...............72
PRÉ-INSTALAÇÃO PARA A MONTAGEM DE CADEIRINHAS
"ISOFIX"....................................75
AIRBAGS FRONTAIS . . ..........................80
AIRBAGS LATERAIS (SIDE BAG - WINDOW BAG)...........84

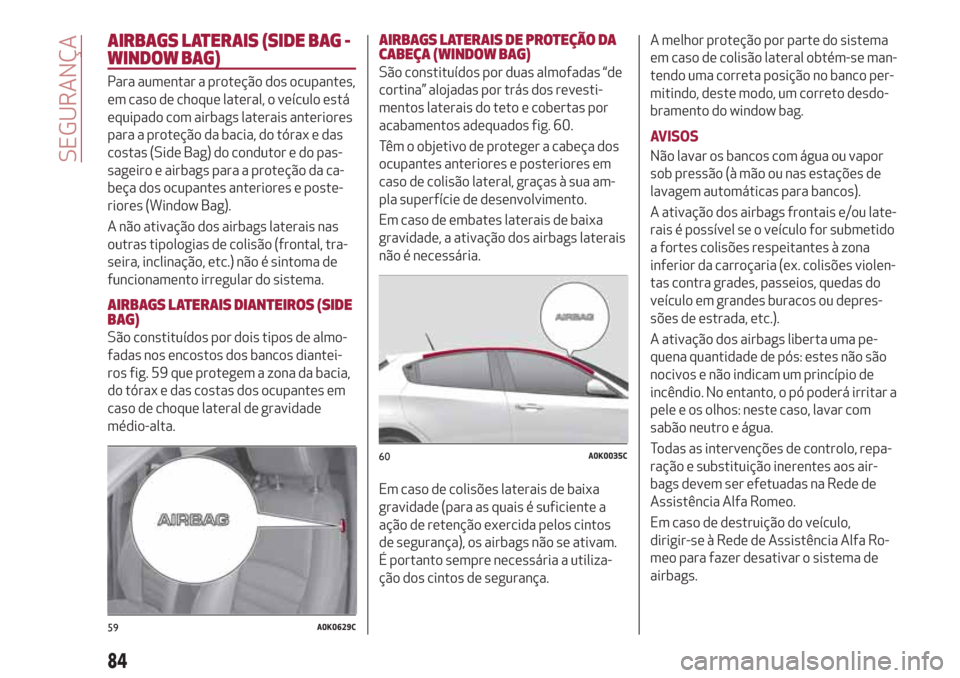

AIRBAGS LATERAIS (SIDE BAG -
WINDOW BAG)
Para aumentar a proteção dos ocupantes,
em caso de choque lateral, o veículo está
equipado com airbags laterais anteriores
para a proteção da bacia, do tórax e das
costas (Side Bag) do condutor e do pas-
sageiro e airbags para a proteção da ca-
beça dos ocupantes anteriores e poste-
riores (Window Bag).
A não ativação dos airbags laterais nas
outras tipologias de colisão (frontal, tra-
seira, inclinação, etc.) não é sintoma de
funcionamento irregular do sistema.
AIRBAGS LATERAIS DIANTEIROS (SIDE
BAG)
São constituídos por dois tipos de almo-
fadas nos encostos dos bancos diantei-
ros fig. 59 que protegem a zona da bacia,
do tórax e das costas dos ocupantes em
caso de choque lateral de gravidade
médio-alta.
AIRBAGS LATERAIS DE PROTEÇÃO DA
CABEÇA (WINDOW BAG)
São constituídos por duas almofadas “de
cortina” alojadas por trás dos revesti-
mentos laterais do teto e cobertas por
acabamentos adequados fig. 60.
Têm o objetivo de proteger a cabeça dos
ocupantes anteriores e posteriores em
caso de colisão lateral, graças à sua am-
pla superfície de desenvolvimento.
Em caso de embates laterais de baixa
gravidade, a ativação dos airbags laterais
não é necessária.
Em caso de colisões laterais de baixa
gravidade (para as quais é suficiente a
ação de retenção exercida pelos cintos
de segurança), os airbags não se ativam.
É portanto sempre necessária a utiliza-
ção dos cintos de segurança.A melhor proteção por parte do sistema
em caso de colisão lateral obtém-se man-
tendo uma correta posição no banco per-
mitindo, deste modo, um correto desdo-
bramento do window bag.
AVISOS
Não lavar os bancos com água ou vapor
sob pressão (à mão ou nas estações de
lavagem automáticas para bancos).
A ativação dos airbags frontais e/ou late-
rais é possível se o veículo for submetido
a fortes colisões respeitantes à zona
inferior da carroçaria (ex. colisões violen-
tas contra grades, passeios, quedas do
veículo em grandes buracos ou depres-
sões de estrada, etc.).
A ativação dos airbags liberta uma pe-
quena quantidade de pós: estes não são
nocivos e não indicam um princípio de
incêndio. No entanto, o pó poderá irritar a
pele e os olhos: neste caso, lavar com
sabão neutro e água.
Todas as intervenções de controlo, repa-
ração e substituição inerentes aos air-
bags devem ser efetuadas na Rede de
Assistência Alfa Romeo.
Em caso de destruição do veículo,
dirigir-se à Rede de Assistência Alfa Ro-
meo para fazer desativar o sistema de
airbags.
59A0K0629C
60A0K0035C
84
SEGURANÇA

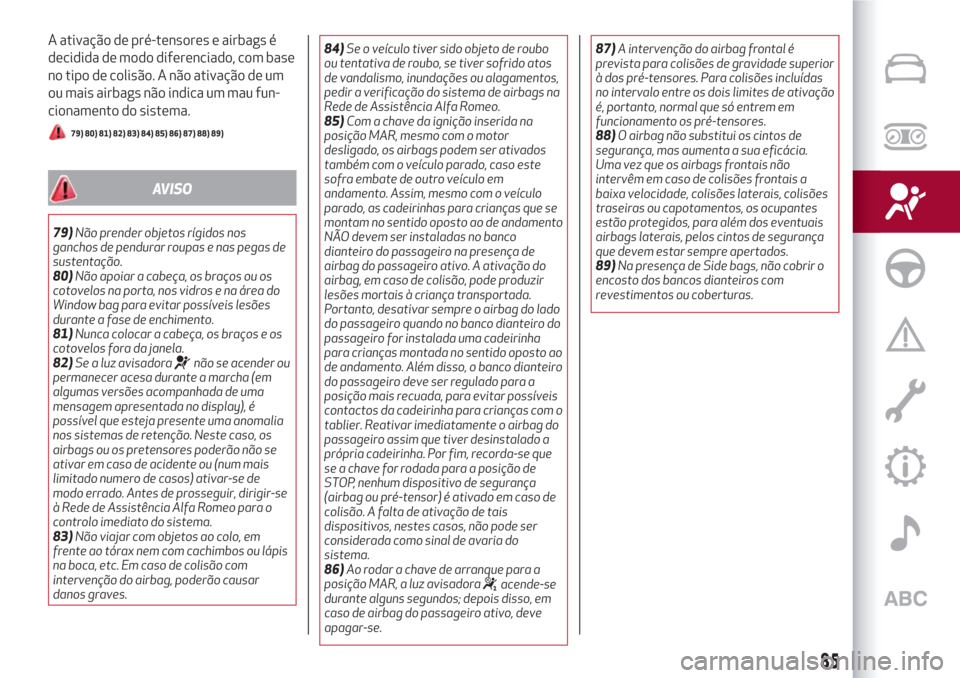

A ativação de pré-tensores e airbags é
decidida de modo diferenciado, com base
no tipo de colisão. A não ativação de um
ou mais airbags não indica um mau fun-
cionamento do sistema.
79) 80) 81) 82) 83) 84) 85) 86) 87) 88) 89)
AVISO
79)Não prender objetos rígidos nos
ganchos de pendurar roupas e nas pegas de
sustentação.
80)Não apoiar a cabeça, os braços ou os
cotovelos na porta, nos vidros e na área do
Window bag para evitar possíveis lesões
durante a fase de enchimento.
81)Nunca colocar a cabeça, os braços e os
cotovelos fora da janela.
82)Se a luz avisadora
não se acender ou
permanecer acesa durante a marcha (em
algumas versões acompanhada de uma
mensagem apresentada no display), é
possível que esteja presente uma anomalia
nos sistemas de retenção. Neste caso, os
airbags ou os pretensores poderão não se
ativar em caso de acidente ou (num mais
limitado numero de casos) ativar-se de
modo errado. Antes de prosseguir, dirigir-se
à Rede de Assistência Alfa Romeo para o
controlo imediato do sistema.
83)Não viajar com objetos ao colo, em
frente ao tórax nem com cachimbos ou lápis
na boca, etc. Em caso de colisão com
intervenção do airbag, poderão causar
danos graves.84)Se o veículo tiver sido objeto de roubo
ou tentativa de roubo, se tiver sofrido atos
de vandalismo, inundações ou alagamentos,
pedir a verificação do sistema de airbags na
Rede de Assistência Alfa Romeo.
85)Com a chave da ignição inserida na
posição MAR, mesmo com o motor
desligado, os airbags podem ser ativados
também com o veículo parado, caso este
sofra embate de outro veículo em
andamento. Assim, mesmo com o veículo
parado, as cadeirinhas para crianças que se
montam no sentido oposto ao de andamento
NÃO devem ser instaladas no banco
dianteiro do passageiro na presença de
airbag do passageiro ativo. A ativação do
airbag, em caso de colisão, pode produzir
lesões mortais à criança transportada.
Portanto, desativar sempre o airbag do lado
do passageiro quando no banco dianteiro do
passageiro for instalada uma cadeirinha
para crianças montada no sentido oposto ao
de andamento. Além disso, o banco dianteiro
do passageiro deve ser regulado para a
posição mais recuada, para evitar possíveis
contactos da cadeirinha para crianças com o
tablier. Reativar imediatamente o airbag do
passageiro assim que tiver desinstalado a
própria cadeirinha. Por fim, recorda-se que
se a chave for rodada para a posição de
STOP, nenhum dispositivo de segurança
(airbag ou pré-tensor) é ativado em caso de
colisão. A falta de ativação de tais
dispositivos, nestes casos, não pode ser
considerada como sinal de avaria do
sistema.
86)Ao rodar a chave de arranque para a
posição MAR, a luz avisadora
acende-se
durante alguns segundos; depois disso, em
caso de airbag do passageiro ativo, deve
apagar-se.87)A intervenção do airbag frontal é
prevista para colisões de gravidade superior
à dos pré-tensores. Para colisões incluídas
no intervalo entre os dois limites de ativação
é, portanto, normal que só entrem em
funcionamento os pré-tensores.
88)O airbag não substitui os cintos de
segurança, mas aumenta a sua eficácia.
Uma vez que os airbags frontais não
intervêm em caso de colisões frontais a
baixa velocidade, colisões laterais, colisões
traseiras ou capotamentos, os ocupantes
estão protegidos, para além dos eventuais
airbags laterais, pelos cintos de segurança
que devem estar sempre apertados.
89)Na presença de Side bags, não cobrir o
encosto dos bancos dianteiros com
revestimentos ou coberturas.
85

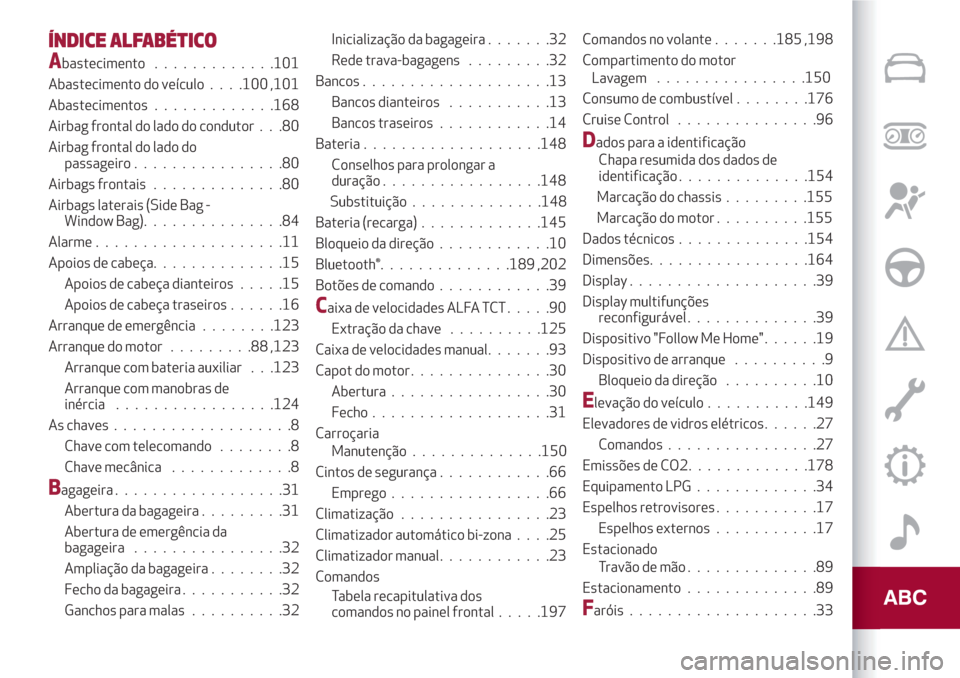

ÍNDICE ALFABÉTICO
Abastecimento.............101
Abastecimento do veículo. . . .100 ,101
Abastecimentos.............168
Airbag frontal do lado do condutor . . .80
Airbag frontal do lado do
passageiro................80
Airbags frontais..............80
Airbags laterais (Side Bag -
Window Bag)...............84
Alarme....................11
Apoios de cabeça..............15
Apoios de cabeça dianteiros.....15
Apoios de cabeça traseiros......16
Arranque de emergência........123
Arranque do motor.........88,123
Arranque com bateria auxiliar . . .123
Arranque com manobras de
inércia.................124
As chaves ...................8
Chave com telecomando........8
Chave mecânica.............8
Bagageira..................31
Abertura da bagageira.........31
Abertura de emergência da
bagageira................32
Ampliação da bagageira........32
Fecho da bagageira...........32
Ganchos para malas..........32Inicialização da bagageira.......32
Rede trava-bagagens.........32
Bancos....................13
Bancos dianteiros...........13
Bancos traseiros............14
Bateria...................148
duração.................148
..............148
Bateria (recarga).............145
Bloqueio da direção............10
Bluetooth®..............189 ,202
Botões de comando............39
Caixa de velocidades ALFA TCT.....90
Extração da chave..........125
Caixa de velocidades manual.......93
Capot do motor...............30
Abertura.................30
Fecho...................31
Carroçaria
..............150
Cintos de segurança............66
Emprego.................66
Climatização................23
Climatizador automático bi-zona....25
Climatizador manual............23
Comandos
Tabela recapitulativa dos
comandos no painel frontal.....197Comandos no volante.......185 ,198
Compartimento do motor
................150
Consumo de combustível........176
Cruise Control...............96
Dados para a identificação
identificação..............154
........155
..........155
Dados técnicos..............154
Dimensões. . ...............164
Display....................39
Display multifunções
reconfigurável..............39
Dispositivo "Follow Me Home" . .....19
Dispositivo de arranque . . ........9
Bloqueio da direção..........10
Elevação do veículo . ..........149
Elevadores de vidros elétricos . .....27
Comandos................27
Emissões de CO2.............178
Equipamento LPG .............34
Espelhos retrovisores...........17
Espelhos externos...........17
Estacionado
Travão de mão..............89
Estacionamento..............89
Faróis....................33
Conselhos para prolongar a
Substituição
ManutençãoLavagem
Chapa resumida dos dados de
Marcação do chassis .
Marcação do motor

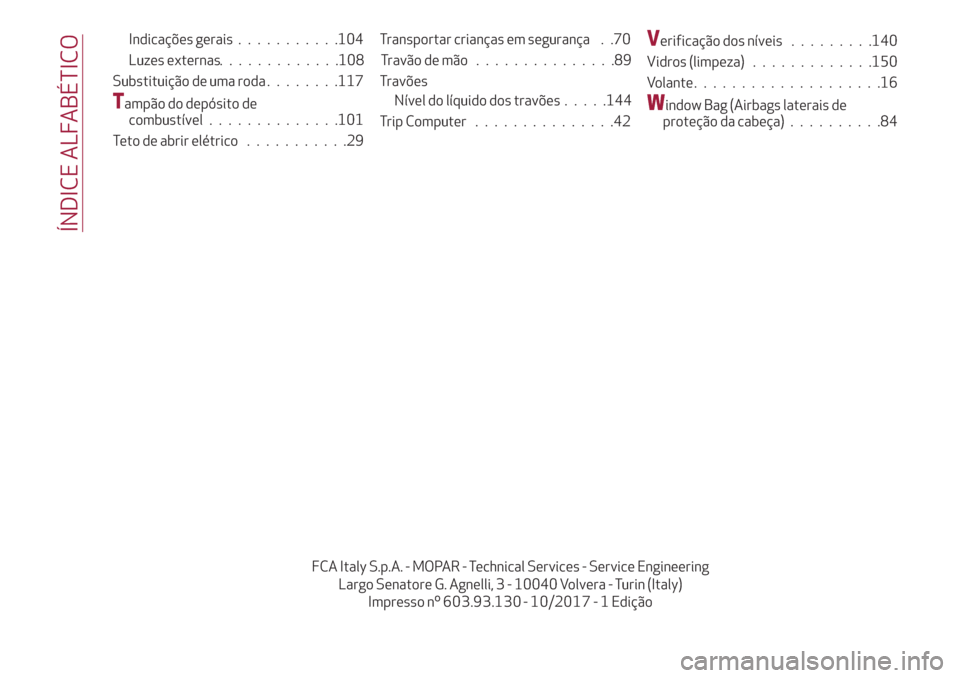

Indicações gerais...........104
.............108
Substituição de uma roda........117
Tampão do depósito de
combustível..............101
Teto de abrir elétrico...........29Transportar crianças em segurança . .70
Travão de mão...............89
Travões
.....144
Trip Computer...............42
Verificação dos níveis.........140
Vidros (limpeza).............150
Volante....................16
Window Bag (Airbags laterais de
proteção da cabeça) . .........84
ÍNDICE ALFABÉTICO
FCA Italy S.p.A. - MOPAR - Technical Services - Service Engineering
Largo Senatore G. Agnelli, 3 - 10040 Volvera - Turin (Italy)
Impresso nº603.93.130 - 10/2017 - 1 Edição Luzes externas
Nível do líquido dos travões
