2018 Abarth 500 Libretto Uso Manutenzione (in Italian)

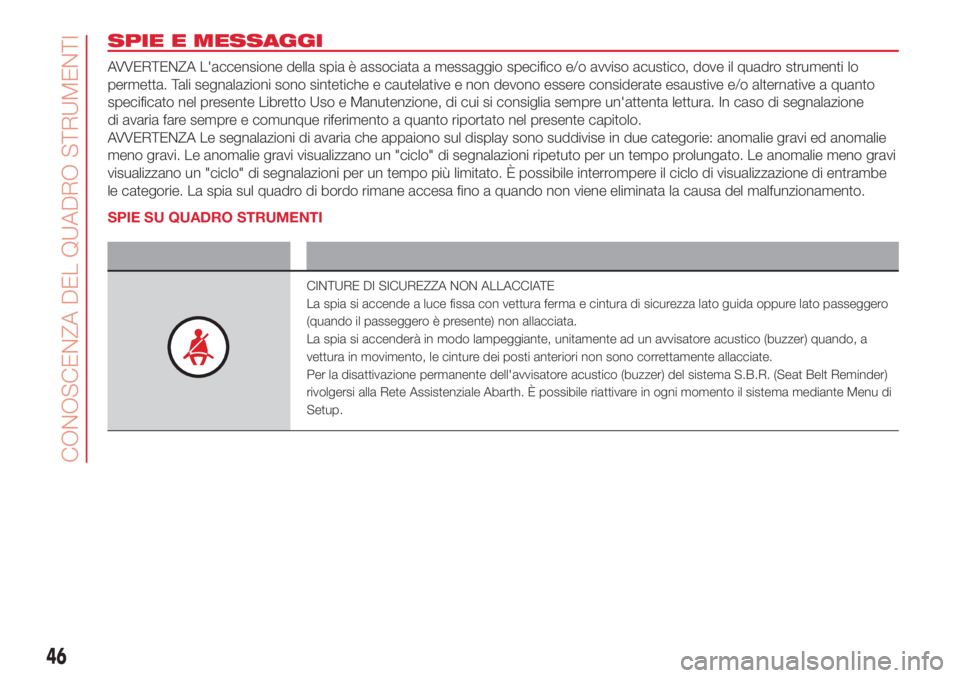

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione
di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie. La spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spia Cosa significa
CINTURE DI SICUREZZA NON ALLACCIATE
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero
(quando il passeggero è presente) non allacciata.
La spia si accenderà in modo lampeggiante, unitamente ad un avvisatore acustico (buzzer) quando, a
vettura in movimento, le cinture dei posti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell'avvisatore acustico (buzzer) del sistema S.B.R. (Seat Belt Reminder)
rivolgersi alla Rete Assistenziale Abarth. È possibile riattivare in ogni momento il sistema mediante Menu di
Setup.
46
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
AVARIA EBD
L'accensione contemporanea delle spie con motore acceso, indica un'anomalia del sistema EBD oppure la
mancata disponibilità del sistema stesso. In questo caso con frenate violente si può avere un bloccaggio
precoce delle ruote posteriori, con possibilità di sbandamento. Su alcune versioni il display visualizza il
messaggio dedicato.
Guidando con estrema cautela raggiungere immediatamente la Rete Assistenziale Abarth per la verifica
dell'impianto.
AVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
L'accensione della spia in modo permanente indica una anomalia all'impianto air bag. Su alcune versioni il
display visualizza il messaggio dedicato.
33) 34)
LIQUIDO FRENI INSUFFICIENTE / FRENO A MANO INSERITO
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di
una possibile perdita di liquido dal circuito. Su alcune versioni il display visualizza il messaggio dedicato.
35)
Freno a mano inserito
La spia si accende quando viene inserito il freno a mano.
Se la vettura è in movimento su alcune versioni vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia verificare che il freno a mano non sia inserito.
47

Spia Cosa significa
AVARIA SERVOSTERZO ELETTRICO "DUALDRIVE"
Ruotando la chiave in posizione MAR la spia si accende ma deve spegnersi dopo alcuni secondi.
Se la spia rimane accesa, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
può non aversi l'effetto dello sterzo e lo sforzo sul volante potrebbe aumentare sensibilmente pur
mantenendo la possibilità di sterzare la vettura.
In questo caso rivolgersi Rete Assistenziale Abarth.
Nel caso in cui la spia si accenda durante la marcia (su alcune versioni unitamente alla visualizzazione di un
messaggio dedicato) può verificarsi la perdita di asservimento da parte del sistema. Pur mantenendo la
possibilità di sterzare, lo sforzo da applicare al volante potrebbe aumentare: rivolgersi il più presto possibile
alla Rete Assistenziale Abarth.
AVVERTENZA In alcune circostanze, fattori indipendenti dal servosterzo elettrico potrebbero provocare
l'accensione della spia sul quadro strumenti. In questo caso arrestare immediatamente la vettura (se in
movimento), spegnere il motore per circa 20 secondi e successivamente riavviare il motore. Se la spia
continua a rimanere accesa, rivolgersi alla Rete Assistenziale Abarth.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita di un'inizializzazione che viene indicata
con l'accensione della spia. Per eseguire questa procedura è sufficiente girare il volante da una estremità
all'altra oppure semplicemente proseguire in direzione rettilinea per un centinaio di metri.
Spia Cosa significa
USURA PASTIGLIE FRENO
La spia si accende, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, se le
pastiglie freno anteriori oppure posteriori (ove presente) risultano usurate. In questo caso provvedere alla
loro sostituzione il più presto possibile.
48
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
SISTEMA ESC
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Intervento sistema ESC
Il lampeggio della spia durante la marcia indica l’intervento del sistema ESC.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa durante la marcia unitamente all'accensione del LED sul
pulsante TTC. Il display visualizza un messaggio dedicato.
Rivolgersi alla Rete Assistenziale Abarth.
Avaria Hill Holder
L'accensione della spia, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display,
indica un'avaria del sistema Hill Holder.
In questo caso rivolgersi, il più presto possibile, alla Rete Assistenziale Abarth.
49

Spia Cosa significa
AVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi subito dopo che il motore viene avviato.
Se la spia rimane accesa o si accende durante la marcia, su alcune versioni unitamente ad un messaggio
dedicato visualizzato dal display, significa che l'impianto di iniezione non funziona correttamente; in
particolare la spia accesa a luce fissa segnala un malfunzionamento nel sistema di alimentazione/
accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di prestazioni, cattiva
guidabilità e consumi elevati.
In queste condizioni si può proseguire la marcia evitando però di richiedere sforzi gravosi al motore o forti
velocità. L'uso prolungato della vettura con spia accesa fissa può causare danni, rivolgersi il più presto
possibile alla Rete Assistenziale Abarth.
La spia che si accende in modalità lampeggiante segnala la possibilità di danneggiamento del catalizzatore.
In caso di spia accesa con luce intermittente occorre rilasciare il pedale acceleratore, portandosi a bassi
regimi, fino a quando la spia smette di lampeggiare; proseguire la marcia a velocità moderata, cercando di
evitare condizioni di guida che possono provocare ulteriori lampeggi e rivolgersi il più presto possibile alla
Rete Assistenziale Abarth.
38)
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
AVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
quando il sistema è inefficiente o non disponibile. In questo caso l'impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Abarth.
50
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

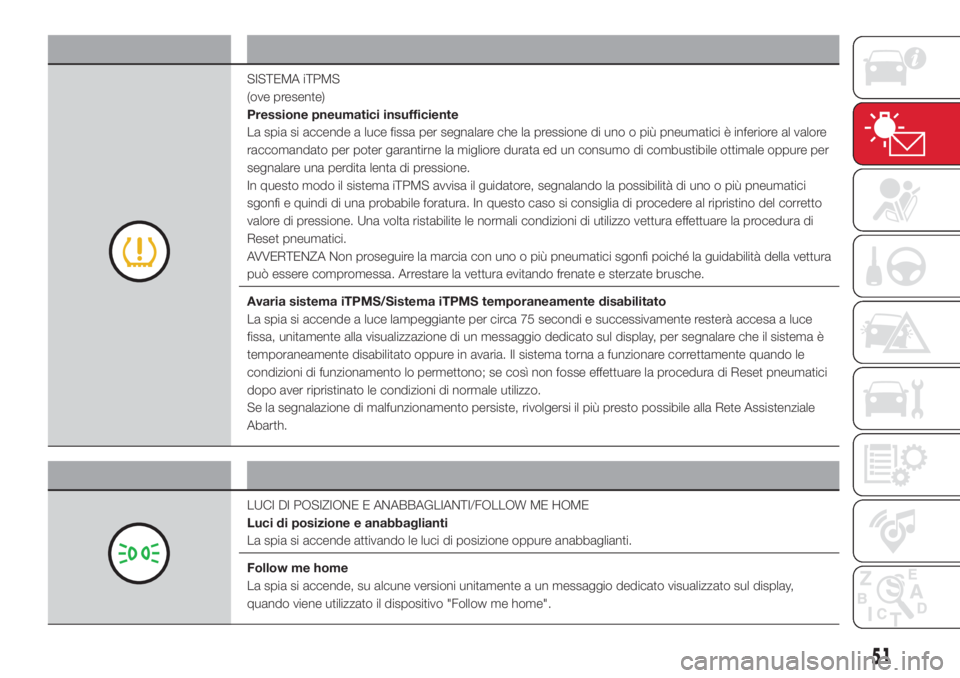

SISTEMA iTPMS
(ove presente)
Pressione pneumatici insufficiente
La spia si accende a luce fissa per segnalare che la pressione di uno o più pneumatici è inferiore al valore
raccomandato per poter garantirne la migliore durata ed un consumo di combustibile ottimale oppure per
segnalare una perdita lenta di pressione.
In questo modo il sistema iTPMS avvisa il guidatore, segnalando la possibilità di uno o più pneumatici
sgonfi e quindi di una probabile foratura. In questo caso si consiglia di procedere al ripristino del corretto
valore di pressione. Una volta ristabilite le normali condizioni di utilizzo vettura effettuare la procedura di
Reset pneumatici.
AVVERTENZA Non proseguire la marcia con uno o più pneumatici sgonfi poiché la guidabilità della vettura
può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
Avaria sistema iTPMS/Sistema iTPMS temporaneamente disabilitato
La spia si accende a luce lampeggiante per circa 75 secondi e successivamente resterà accesa a luce
fissa, unitamente alla visualizzazione di un messaggio dedicato sul display, per segnalare che il sistema è
temporaneamente disabilitato oppure in avaria. Il sistema torna a funzionare correttamente quando le
condizioni di funzionamento lo permettono; se così non fosse effettuare la procedura di Reset pneumatici
dopo aver ripristinato le condizioni di normale utilizzo.
Se la segnalazione di malfunzionamento persiste, rivolgersi il più presto possibile alla Rete Assistenziale
Abarth.
Spia Cosa significa
LUCI DI POSIZIONE E ANABBAGLIANTI/FOLLOW ME HOME
Luci di posizione e anabbaglianti
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Follow me home
La spia si accende, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
quando viene utilizzato il dispositivo "Follow me home".
51

Spia Cosa significa
LUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso
oppure, assieme alla freccia destra, quando viene premuto il pulsante luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto oppure,
assieme alla freccia sinistra, quando viene premuto il pulsante luci di emergenza.
Spia Cosa significa
LUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
52
CONOSCENZA DEL QUADRO STRUMENTI

SIMBOLI SU QUADRO STRUMENTI
Simbolo Cosa significa
PORTE / COFANO MOTORE / BAGAGLIAIO APERTI
I simboli si accendono, su alcune versioni, quando una o più porte oppure il portellone bagagliaio o il
cofano motore (ove presente) non sono perfettamente chiusi unitamente ad un messaggio dedicato. Con
porte aperte e vettura in movimento, viene inoltre emessa una segnalazione acustica.
INSUFFICIENTE RICARICA BATTERIA
Se la spia o simbolo sul display (su alcune versioni unitamente ad un messaggio dedicato sul display)
rimane accesa, rivolgersi immediatamente alla Rete Assistenziale Abarth.
INSUFFICIENTE PRESSIONE OLIO MOTORE / OLIO MOTORE DEGRADATO
Ruotando la chiave in posizione MAR l'icona compare (ove presente) ma deve scomparire non appena
avviato il motore.
NOTA Ove presente, la spia potrebbe essere di colore giallo ambra
Insufficiente pressione olio motore
Il simbolo sul display compare in modalità fissa unitamente al messaggio visualizzato dal display (ove
presente) quando il sistema rileva insufficiente pressione dell’olio motore.
36)
