Sõiduki hooldamine271Tagaaken
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel ja võtta see ära.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Lambi vahetamine
Lülitada välja süüde ja lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi puudutada paljaste
kätega.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele. Külg- ja päevasõidutuled kasutavad LED-e
ja neid ei saa vahetada.
Välimine lähitule ( 1) pirn.
Sisemine kaugtule ( 2) pirn.
Eesmine suunatuli ( 3)

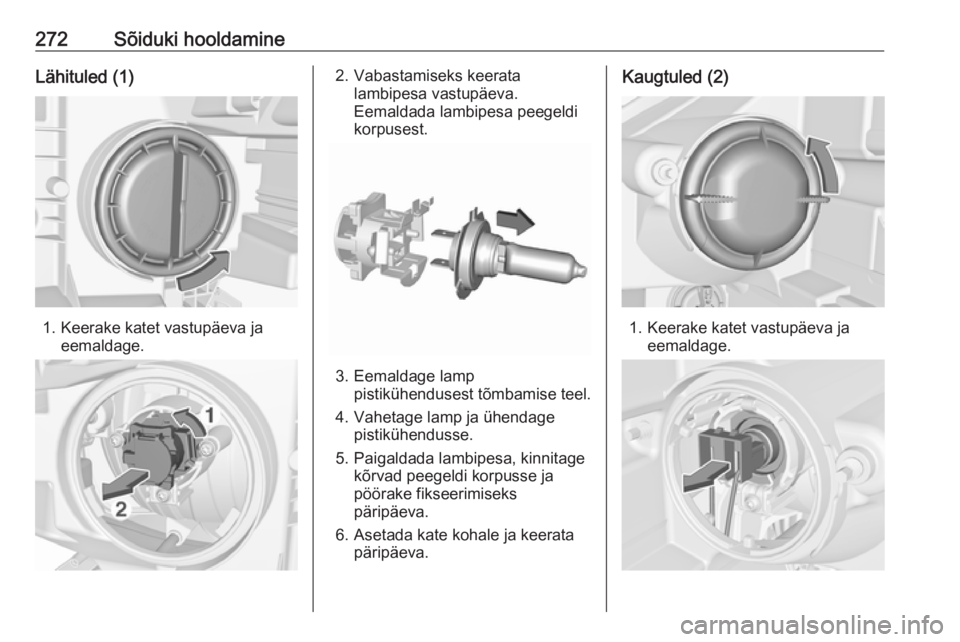

272Sõiduki hooldamineLähituled (1)
1. Keerake katet vastupäeva jaeemaldage.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa peegeldi
korpusest.
3. Eemaldage lamp pistikühendusest tõmbamise teel.
4. Vahetage lamp ja ühendage pistikühendusse.
5. Paigaldada lambipesa, kinnitage kõrvad peegeldi korpusse ja
pöörake fikseerimiseks
päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Kaugtuled (2)
1. Keerake katet vastupäeva ja eemaldage.

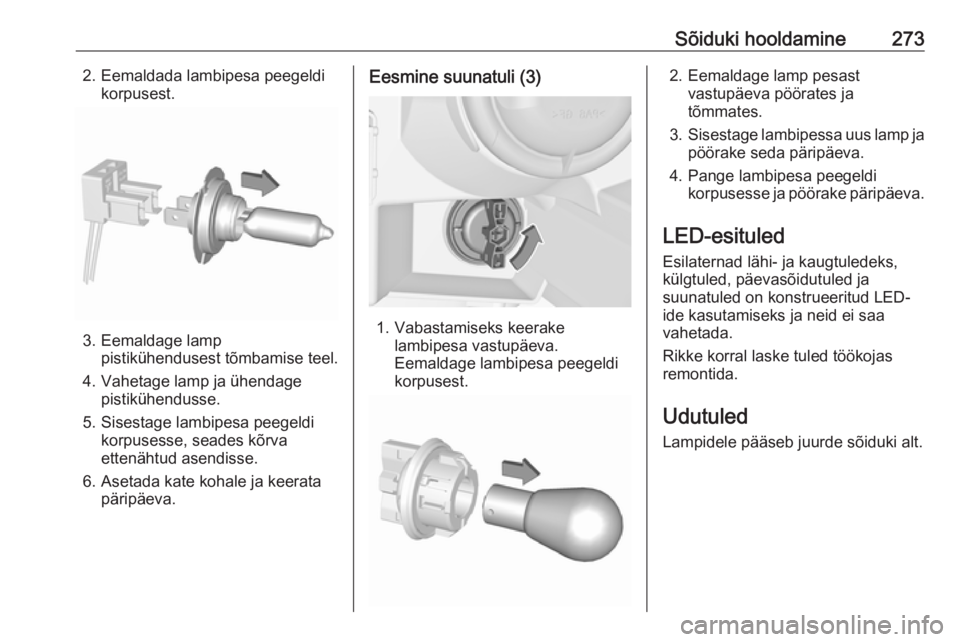

Sõiduki hooldamine2732. Eemaldada lambipesa peegeldikorpusest.
3. Eemaldage lamppistikühendusest tõmbamise teel.
4. Vahetage lamp ja ühendage pistikühendusse.
5. Sisestage lambipesa peegeldi korpusesse, seades kõrva
ettenähtud asendisse.
6. Asetada kate kohale ja keerata päripäeva.
Eesmine suunatuli (3)
1. Vabastamiseks keerake lambipesa vastupäeva.
Eemaldage lambipesa peegeldi
korpusest.
2. Eemaldage lamp pesast vastupäeva pöörates ja
tõmmates.
3. Sisestage lambipessa uus lamp ja
pöörake seda päripäeva.
4. Pange lambipesa peegeldi korpusesse ja pöörake päripäeva.
LED-esituled
Esilaternad lähi- ja kaugtuledeks, külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.
Udutuled
Lampidele pääseb juurde sõiduki alt.

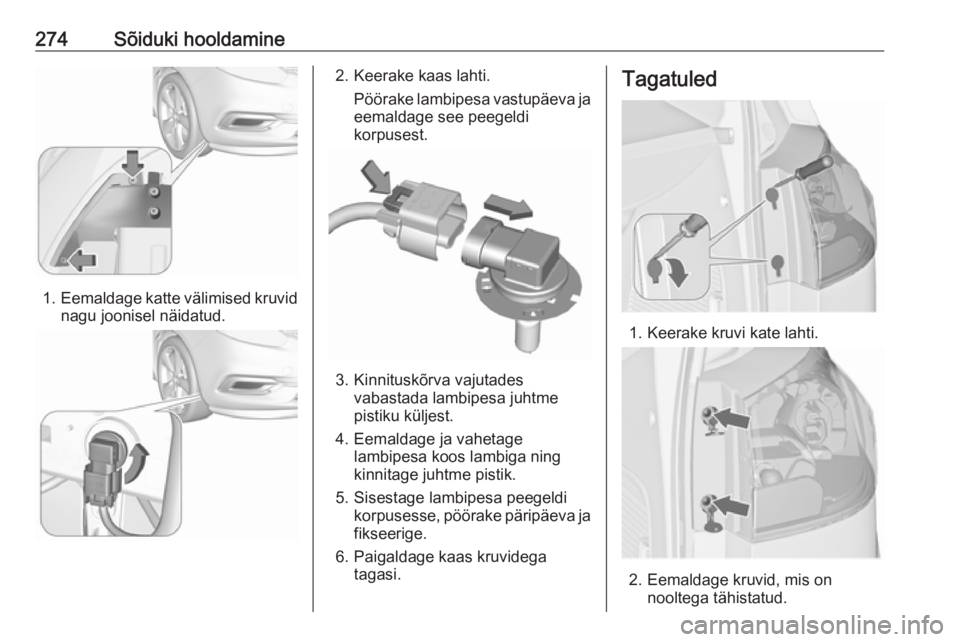

274Sõiduki hooldamine
1.Eemaldage katte välimised kruvid
nagu joonisel näidatud.
2. Keerake kaas lahti.
Pöörake lambipesa vastupäeva ja
eemaldage see peegeldi
korpusest.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
5. Sisestage lambipesa peegeldi korpusesse, pöörake päripäeva ja
fikseerige.
6. Paigaldage kaas kruvidega tagasi.
Tagatuled
1. Keerake kruvi kate lahti.
2. Eemaldage kruvid, mis onnooltega tähistatud.

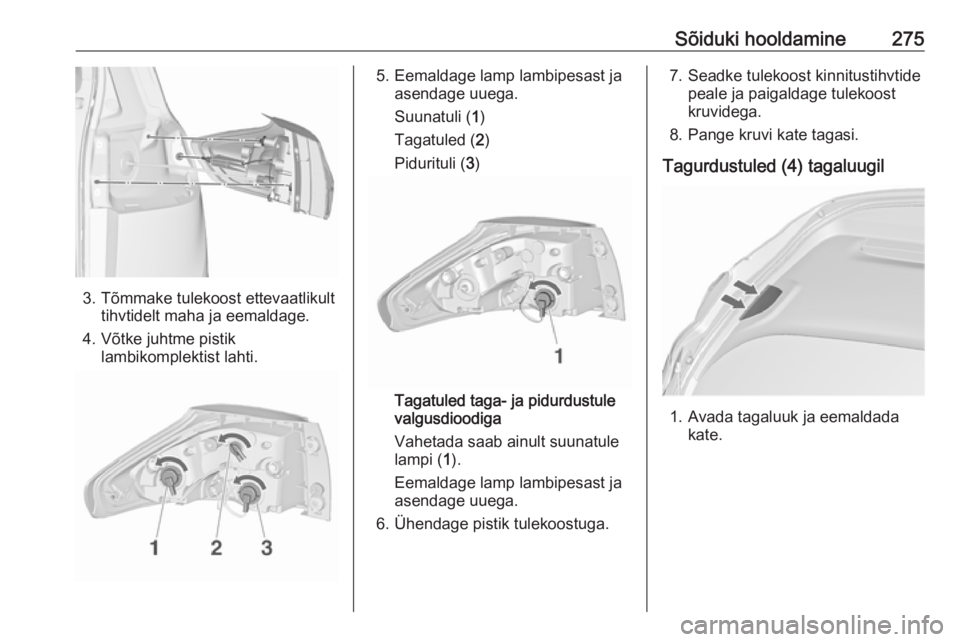

Sõiduki hooldamine275
3. Tõmmake tulekoost ettevaatlikulttihvtidelt maha ja eemaldage.
4. Võtke juhtme pistik lambikomplektist lahti.
5. Eemaldage lamp lambipesast jaasendage uuega.
Suunatuli ( 1)
Tagatuled ( 2)
Pidurituli ( 3)
Tagatuled taga- ja pidurdustule
valgusdioodiga
Vahetada saab ainult suunatule
lampi ( 1).
Eemaldage lamp lambipesast ja
asendage uuega.
6. Ühendage pistik tulekoostuga.
7. Seadke tulekoost kinnitustihvtide peale ja paigaldage tulekoost
kruvidega.
8. Pange kruvi kate tagasi.
Tagurdustuled (4) tagaluugil
1. Avada tagaluuk ja eemaldada kate.

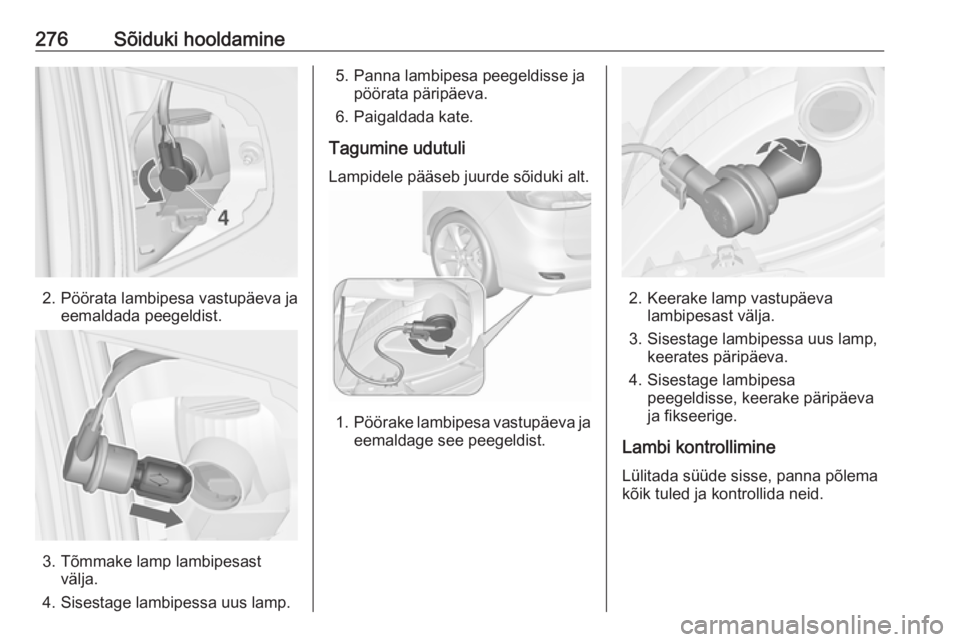

276Sõiduki hooldamine
2. Pöörata lambipesa vastupäeva jaeemaldada peegeldist.
3. Tõmmake lamp lambipesastvälja.
4. Sisestage lambipessa uus lamp.
5. Panna lambipesa peegeldisse ja pöörata päripäeva.
6. Paigaldada kate.
Tagumine udutuli Lampidele pääseb juurde sõiduki alt.
1. Pöörake lambipesa vastupäeva ja
eemaldage see peegeldist.
2. Keerake lamp vastupäeva lambipesast välja.
3. Sisestage lambipessa uus lamp, keerates päripäeva.
4. Sisestage lambipesa peegeldisse, keerake päripäeva
ja fikseerige.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.

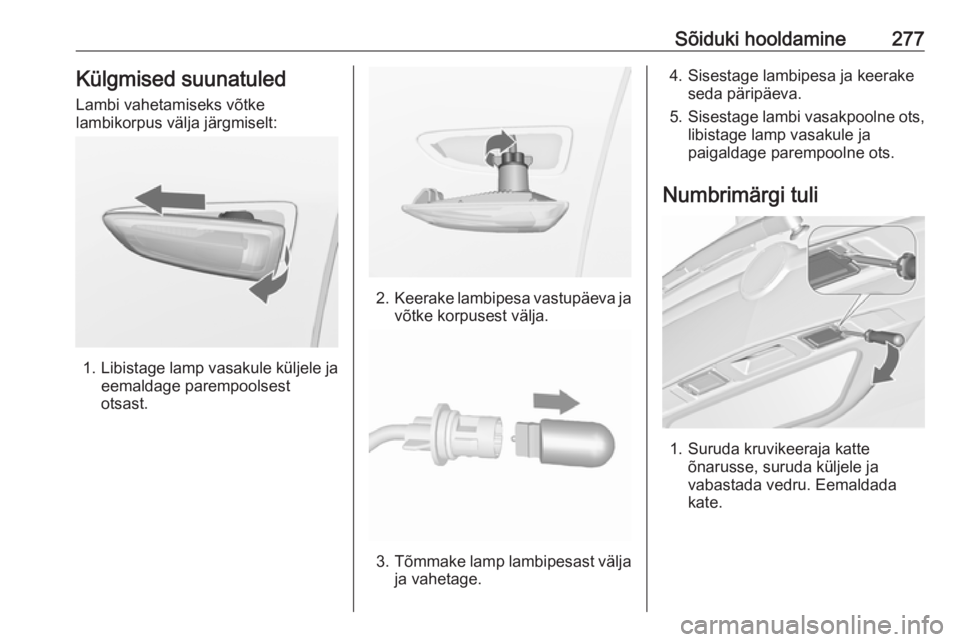

Sõiduki hooldamine277Külgmised suunatuledLambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru. Eemaldada
kate.

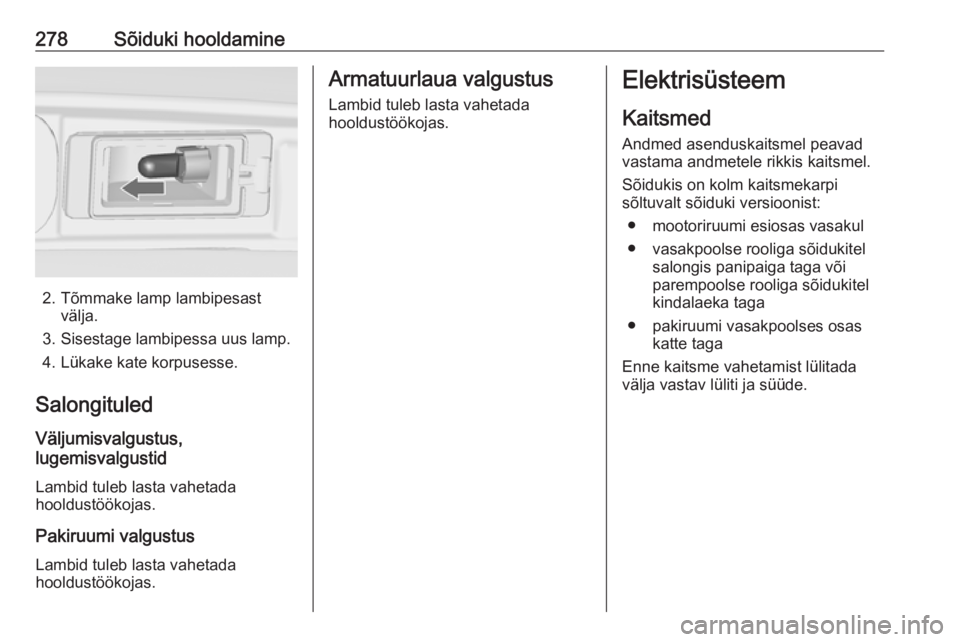

278Sõiduki hooldamine
2. Tõmmake lamp lambipesastvälja.
3. Sisestage lambipessa uus lamp.
4. Lükake kate korpusesse.
Salongituled
Väljumisvalgustus,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavadvastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi
sõltuvalt sõiduki versioonist:
● mootoriruumi esiosas vasakul
● vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
● pakiruumi vasakpoolses osas katte taga
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
