2018.5 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

Sõitmine ja töörežiim255Saksa
keelesErdgasInglise
keelesCNG = Compressed
Natural GasPrantsuse
keelesGNV = Gaz Naturel
(pour) Véhicules -
CGN = carburantgaz
naturelItaalia
keelesMetano (per auto)
Tankimine vedelgaasiga
Tankimise ajal järgida tankla
kasutusjuhiseid ja ohutusnõudeid.
Täitmisadapter
Kuna täitmissüsteemid ei ole
standardiseeritud, vajate erinevaid
adaptereid, mis on saadaval Opeli
edasimüüjatelt ja Opeli volitatud
remonditöökodades.ACME-adapter: Belgia, Saksamaa,
Iirimaa, Luksemburg, Šveits
DISH-adapter: Bosnia-
Hertsegoviina, Bulgaaria, Taani,
Eesti, Prantsusmaa, Kreeka, Itaalia,
Horvaatia, Läti, Leedu, Makedoonia,
Austria, Poola, Portugal, Rumeenia,
Rootsi, Šveits, Serbia, Slovakkia,
Sloveenia, Tšehhi Vabariik, Türgi,
Ukraina, Ungari
Bajonett-tüüpi adapter: Madalmaad,
Norra, Hispaania, Ühendkuningriik

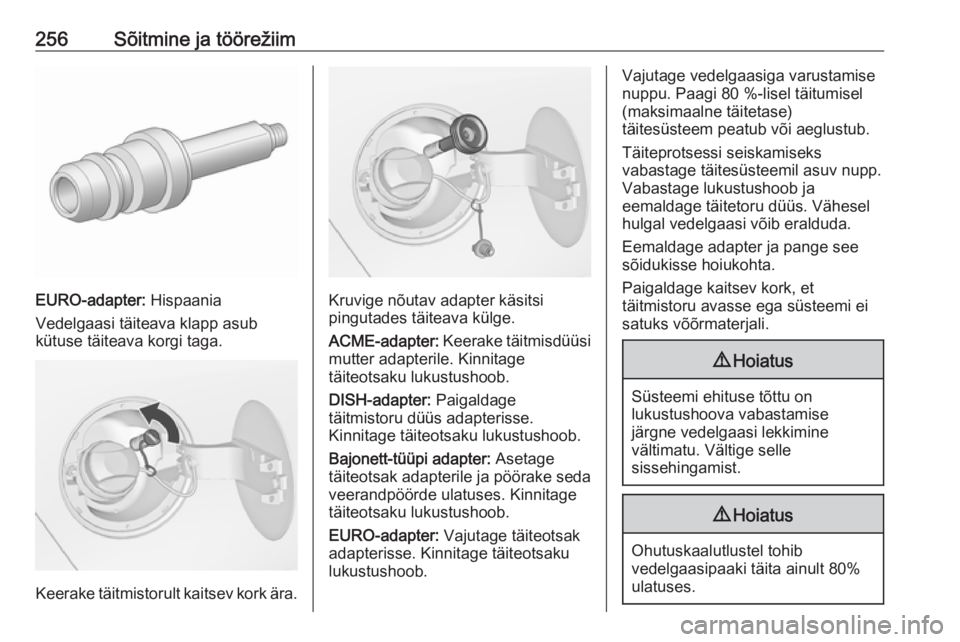

256Sõitmine ja töörežiim
EURO-adapter: Hispaania
Vedelgaasi täiteava klapp asub
kütuse täiteava korgi taga.
Keerake täitmistorult kaitsev kork ära.
Kruvige nõutav adapter käsitsi
pingutades täiteava külge.
ACME-adapter: Keerake täitmisdüüsi
mutter adapterile. Kinnitage
täiteotsaku lukustushoob.
DISH-adapter: Paigaldage
täitmistoru düüs adapterisse.
Kinnitage täiteotsaku lukustushoob.
Bajonett-tüüpi adapter: Asetage
täiteotsak adapterile ja pöörake seda
veerandpöörde ulatuses. Kinnitage
täiteotsaku lukustushoob.
EURO-adapter: Vajutage täiteotsak
adapterisse. Kinnitage täiteotsaku
lukustushoob.
Vajutage vedelgaasiga varustamise
nuppu. Paagi 80 %-lisel täitumisel
(maksimaalne täitetase)
täitesüsteem peatub või aeglustub.
Täiteprotsessi seiskamiseks
vabastage täitesüsteemil asuv nupp.
Vabastage lukustushoob ja
eemaldage täitetoru düüs. Vähesel
hulgal vedelgaasi võib eralduda.
Eemaldage adapter ja pange see
sõidukisse hoiukohta.
Paigaldage kaitsev kork, et
täitmistoru avasse ega süsteemi ei
satuks võõrmaterjali.9 Hoiatus
Süsteemi ehituse tõttu on
lukustushoova vabastamise
järgne vedelgaasi lekkimine
vältimatu. Vältige selle
sissehingamist.
9 Hoiatus
Ohutuskaalutlustel tohib
vedelgaasipaaki täita ainult 80%
ulatuses.

Sõitmine ja töörežiim257Vedelgaasi paagi mitmekäiguline
klapp piirab täitmiskogust
automaatselt. Suurema koguse
lisamisel soovitame mitte hoida
sõidukit päikese käes kuni
ülemäärase koguse
ärakasutamiseni.
Kütuspaagi täiteava kork Kasutada ainult originaalkorke.
Diiselmootoriga sõidukitel on
spetsiaalsed kütusepaagi täiteava
korgid.Haagise haakeseadis
Üldinfo Kasutada tohib ainult teie sõidukiga
kasutamiseks lubatud haakeseadet.
Maagaasimootoriga sõidukid vajavad
spetsiaalset pukseerimisseadet.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Haagise pidurdustule lambi rikke
avastamise funktsioon ei avasta
lambi osalist riket, nt 4 x 5 W lampide
korral avastab see funktsioon lambi rikke vaid sel juhul, kui on alles vaid
üks 5 W lamp või mitte ühtki.
Haakeseadise paigaldamine võib katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu. Haakekonksu tuleb
alati hoida sõidukis.Sõiduomadused ja
nõuanded haagisevedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Madala sõidustabiilsusega haagise ja
suurema kui 1300 kg täismassiga
haagise vedamisel soovitatakse
sõitmisel üle 80 km/h tungivalt
kasutada stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 322.
Haagise pukseerimine Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi

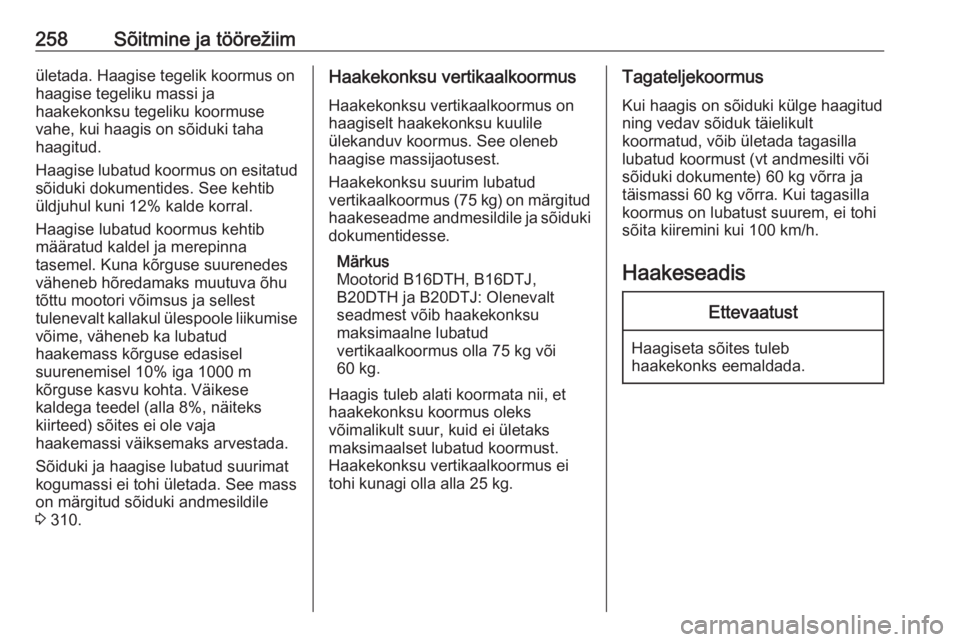

258Sõitmine ja töörežiimületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud
sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib
määratud kaldel ja merepinna
tasemel. Kuna kõrguse suurenedes
väheneb hõredamaks muutuva õhu
tõttu mootori võimsus ja sellest
tulenevalt kallakul ülespoole liikumise võime, väheneb ka lubatud
haakemass kõrguse edasisel
suurenemisel 10% iga 1000 m
kõrguse kasvu kohta. Väikese
kaldega teedel (alla 8%, näiteks
kiirteed) sõites ei ole vaja
haakemassi väiksemaks arvestada.
Sõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 310.Haakekonksu vertikaalkoormus
Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (75 kg) on märgitud haakeseadme andmesildile ja sõiduki dokumentidesse.
Märkus
Mootorid B16DTH, B16DTJ,
B20DTH ja B20DTJ: Olenevalt
seadmest võib haakekonksu
maksimaalne lubatud
vertikaalkoormus olla 75 kg või
60 kg.
Haagis tuleb alati koormata nii, et
haakekonksu koormus oleks
võimalikult suur, kuid ei ületaks
maksimaalset lubatud koormust.
Haakekonksu vertikaalkoormus ei
tohi kunagi olla alla 25 kg.Tagateljekoormus
Kui haagis on sõiduki külge haagitud
ning vedav sõiduk täielikult
koormatud, võib ületada tagasilla
lubatud koormust (vt andmesilti või
sõiduki dokumente) 60 kg võrra ja
täismassi 60 kg võrra. Kui tagasilla
koormus on lubatust suurem, ei tohi
sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Haagiseta sõites tuleb
haakekonks eemaldada.

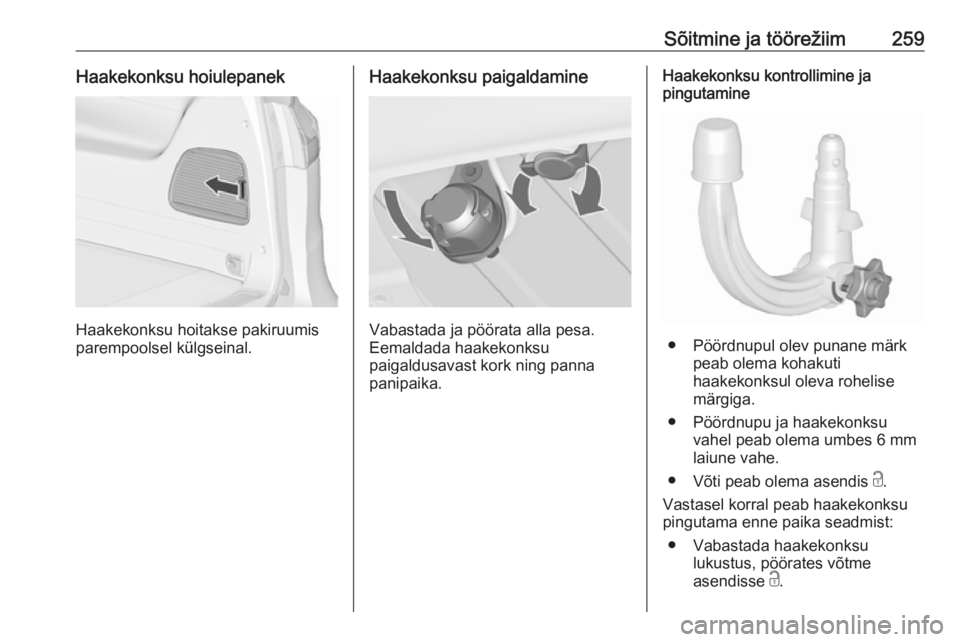

Sõitmine ja töörežiim259Haakekonksu hoiulepanek
Haakekonksu hoitakse pakiruumis
parempoolsel külgseinal.
Haakekonksu paigaldamine
Vabastada ja pöörata alla pesa.
Eemaldada haakekonksu
paigaldusavast kork ning panna
panipaika.
Haakekonksu kontrollimine ja
pingutamine
● Pöördnupul olev punane märk
peab olema kohakuti
haakekonksul oleva rohelise
märgiga.
● Pöördnupu ja haakekonksu vahel peab olema umbes 6 mm
laiune vahe.
● Võti peab olema asendis c.
Vastasel korral peab haakekonksu pingutama enne paika seadmist:
● Vabastada haakekonksu lukustus, pöörates võtme
asendisse c.

260Sõitmine ja töörežiim
● Tõmmata pöördnupp välja ningkeerata seda lõpuni päripäeva.
Haakekonksu paigaldamine
Lükata pingutatud haakekonks selle
paigaldusavasse ja lükata seda
tugevasti ülespoole kuni kuuldava
kinnitumiseni.
Pöördnupp tagastub lähteasendisse,
vastu haakekonksu (õhkvaheta).9 Hoiatus
Haakekonksu paikaseadmise ajal
ei tohi pöördnuppu puutuda.
Lukustada haakekonks, pöörates
võtme asendisse e. Eemaldada võti
ja paigaldada kaitsekate.
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Kontrollida, et haakekonks on õigesti paigaldutud
● Pöördnupul olev roheline märk peab olema kohakuti
haakekonksul oleva rohelise märgiga.
● Pöördnupu ja haakekonksu vahel ei tohi olla õhkvahet.
● Haakekonks peab olema kindlalt paigaldusavasse kinnitatud.
● Haakekonks peab olema lukustatud ja selle võti
eemaldatud.9 Hoiatus
Haagist tohib vedada ainult siis,
kui haakekonks on õigesti
paigaldatud. Kui haakekonksu ei
õnnestu õigesti paigaldada, tuleb
pöörduda abi saamiseks
hooldustöökoja poole.

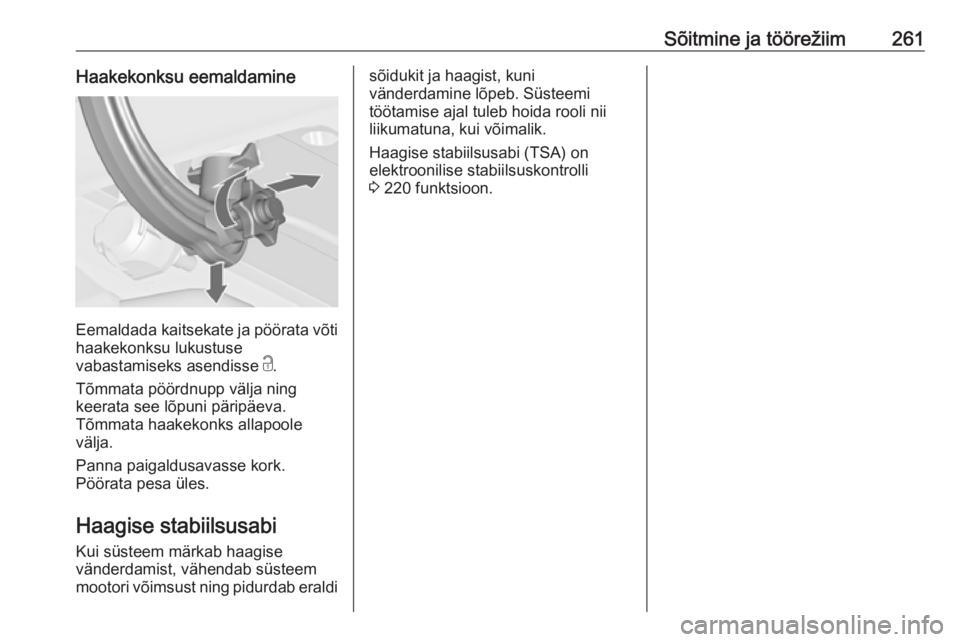

Sõitmine ja töörežiim261Haakekonksu eemaldamine
Eemaldada kaitsekate ja pöörata võti
haakekonksu lukustuse
vabastamiseks asendisse c.
Tõmmata pöördnupp välja ning
keerata see lõpuni päripäeva.
Tõmmata haakekonks allapoole
välja.
Panna paigaldusavasse kork.
Pöörata pesa üles.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem mootori võimsust ning pidurdab eraldi
sõidukit ja haagist, kuni
vänderdamine lõpeb. Süsteemi
töötamise ajal tuleb hoida rooli nii
liikumatuna, kui võimalik.
Haagise stabiilsusabi (TSA) on
elektroonilise stabiilsuskontrolli
3 220 funktsioon.

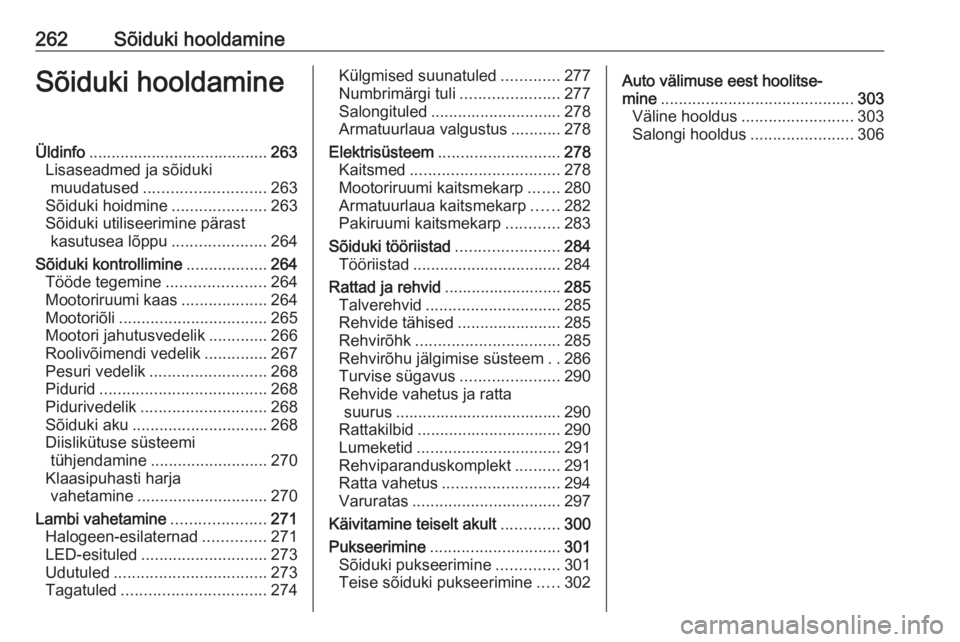

262Sõiduki hooldamineSõiduki hooldamineÜldinfo........................................ 263
Lisaseadmed ja sõiduki muudatused ........................... 263
Sõiduki hoidmine .....................263
Sõiduki utiliseerimine pärast kasutusea lõppu .....................264
Sõiduki kontrollimine ..................264
Tööde tegemine ......................264
Mootoriruumi kaas ...................264
Mootoriõli ................................. 265
Mootori jahutusvedelik .............266
Roolivõimendi vedelik ..............267
Pesuri vedelik .......................... 268
Pidurid ..................................... 268
Pidurivedelik ............................ 268
Sõiduki aku .............................. 268
Diislikütuse süsteemi tühjendamine .......................... 270
Klaasipuhasti harja vahetamine ............................. 270
Lambi vahetamine .....................271
Halogeen-esilaternad ..............271
LED-esituled ............................ 273
Udutuled .................................. 273
Tagatuled ................................ 274Külgmised suunatuled .............277
Numbrimärgi tuli ......................277
Salongituled ............................. 278
Armatuurlaua valgustus ...........278
Elektrisüsteem ........................... 278
Kaitsmed ................................. 278
Mootoriruumi kaitsmekarp .......280
Armatuurlaua kaitsmekarp ......282
Pakiruumi kaitsmekarp ............283
Sõiduki tööriistad .......................284
Tööriistad ................................. 284
Rattad ja rehvid .......................... 285
Talverehvid .............................. 285
Rehvide tähised .......................285
Rehvirõhk ................................ 285
Rehvirõhu jälgimise süsteem ..286
Turvise sügavus ......................290
Rehvide vahetus ja ratta suurus ..................................... 290
Rattakilbid ................................ 290
Lumeketid ................................ 291
Rehviparanduskomplekt ..........291
Ratta vahetus .......................... 294
Varuratas ................................. 297
Käivitamine teiselt akult .............300
Pukseerimine ............................. 301
Sõiduki pukseerimine ..............301
Teise sõiduki pukseerimine .....302Auto välimuse eest hoolitse‐
mine ........................................... 303
Väline hooldus ......................... 303
Salongi hooldus .......................306
