2018.5 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

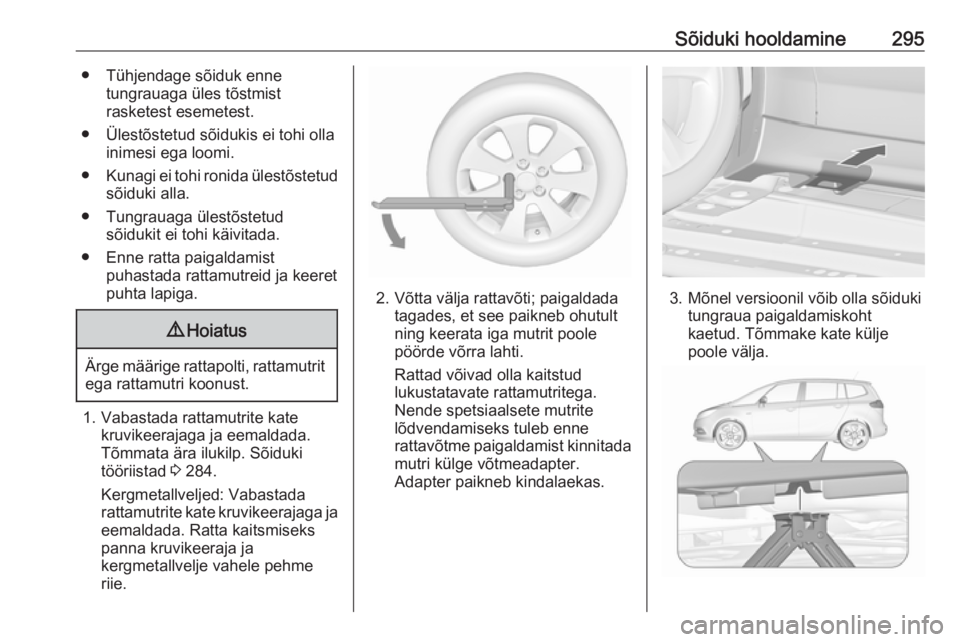

Sõiduki hooldamine295● Tühjendage sõiduk ennetungrauaga üles tõstmist
rasketest esemetest.
● Ülestõstetud sõidukis ei tohi olla inimesi ega loomi.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
● Enne ratta paigaldamist puhastada rattamutreid ja keeret
puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Vabastada rattamutrite kate kruvikeerajaga ja eemaldada.
Tõmmata ära ilukilp. Sõiduki
tööriistad 3 284.
Kergmetallveljed: Vabastada
rattamutrite kate kruvikeerajaga ja
eemaldada. Ratta kaitsmiseks
panna kruvikeeraja ja
kergmetallvelje vahele pehme
riie.
2. Võtta välja rattavõti; paigaldada tagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge võtmeadapter.
Adapter paikneb kindalaekas.3. Mõnel versioonil võib olla sõiduki tungraua paigaldamiskoht
kaetud. Tõmmake kate külje
poole välja.

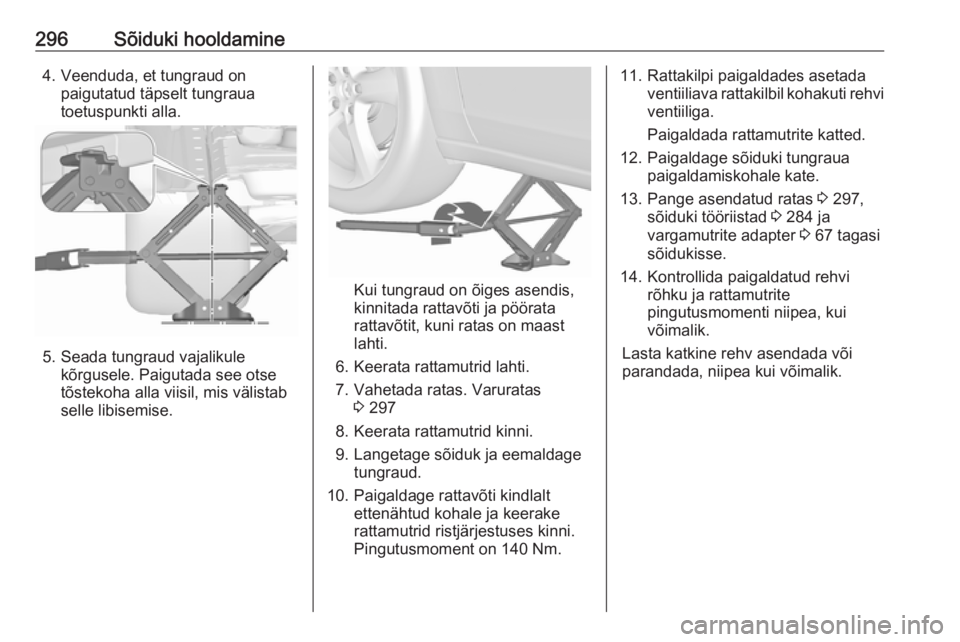

296Sõiduki hooldamine4. Veenduda, et tungraud onpaigutatud täpselt tungraua
toetuspunkti alla.
5. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
6. Keerata rattamutrid lahti.
7. Vahetada ratas. Varuratas 3 297
8. Keerata rattamutrid kinni.
9. Langetage sõiduk ja eemaldage tungraud.
10. Paigaldage rattavõti kindlalt ettenähtud kohale ja keerake
rattamutrid ristjärjestuses kinni.
Pingutusmoment on 140 Nm.
11. Rattakilpi paigaldades asetada ventiiliava rattakilbil kohakuti rehvi
ventiiliga.
Paigaldada rattamutrite katted.
12. Paigaldage sõiduki tungraua paigaldamiskohale kate.
13. Pange asendatud ratas 3 297,
sõiduki tööriistad 3 284 ja
vargamutrite adapter 3 67 tagasi
sõidukisse.
14. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.

Sõiduki hooldamine297Tõsteplatvormi tõsteasend
Tõsteplatvormi tagumise käpa asend
lävekarbi õnaruse keskmes.
Tõstuki eesmise käpa asend kere all.
Varuratas
Varuratast, sõltuvalt selle
mõõtmetest, võib liigitada ajutiste
varurataste alla, võrreldes teiste
paigaldatud ratastega ja vastava riigi
eeskirjadega. Sellisel juhul rakendub lubatud maksimaalne kiirus, seda
isegi juhul, kui varurattal pole
vastavat silti.
Varurattal on terasvelg.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub sõiduki põranda all
hoidikus.
1. Avage pakiruumi panipaik 3 284.
2. Eemaldada mõlemalt kuuskantpoldilt kaaned.
3.Paigaldage ühele kuuskantpoldile
rattavõti ja keerake seda
vastupäeva kuni takistuseni.
4. Jätkata samal viisil teise kuuskantpoldiga.

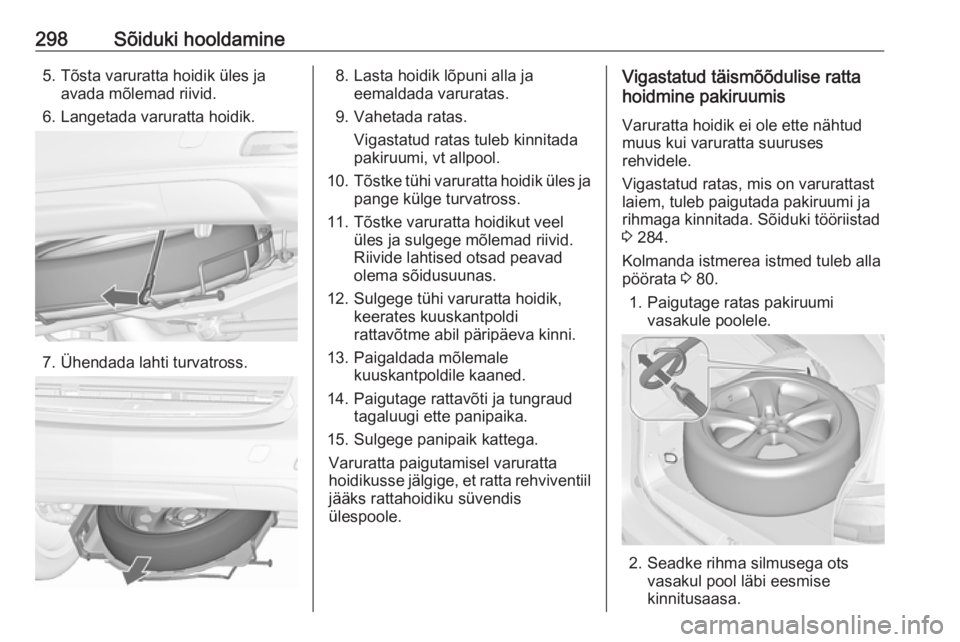

298Sõiduki hooldamine5. Tõsta varuratta hoidik üles jaavada mõlemad riivid.
6. Langetada varuratta hoidik.
7. Ühendada lahti turvatross.
8. Lasta hoidik lõpuni alla ja eemaldada varuratas.
9. Vahetada ratas. Vigastatud ratas tuleb kinnitada
pakiruumi, vt allpool.
10. Tõstke tühi varuratta hoidik üles ja
pange külge turvatross.
11. Tõstke varuratta hoidikut veel üles ja sulgege mõlemad riivid.
Riivide lahtised otsad peavad
olema sõidusuunas.
12. Sulgege tühi varuratta hoidik, keerates kuuskantpoldi
rattavõtme abil päripäeva kinni.
13. Paigaldada mõlemale kuuskantpoldile kaaned.
14. Paigutage rattavõti ja tungraud tagaluugi ette panipaika.
15. Sulgege panipaik kattega. Varuratta paigutamisel varuratta
hoidikusse jälgige, et ratta rehviventiil jääks rattahoidiku süvendis
ülespoole.Vigastatud täismõõdulise ratta
hoidmine pakiruumis
Varuratta hoidik ei ole ette nähtud
muus kui varuratta suuruses
rehvidele.
Vigastatud ratas, mis on varurattast
laiem, tuleb paigutada pakiruumi ja rihmaga kinnitada. Sõiduki tööriistad
3 284.
Kolmanda istmerea istmed tuleb alla
pöörata 3 80.
1. Paigutage ratas pakiruumi vasakule poolele.
2. Seadke rihma silmusega otsvasakul pool läbi eesmise
kinnitusaasa.

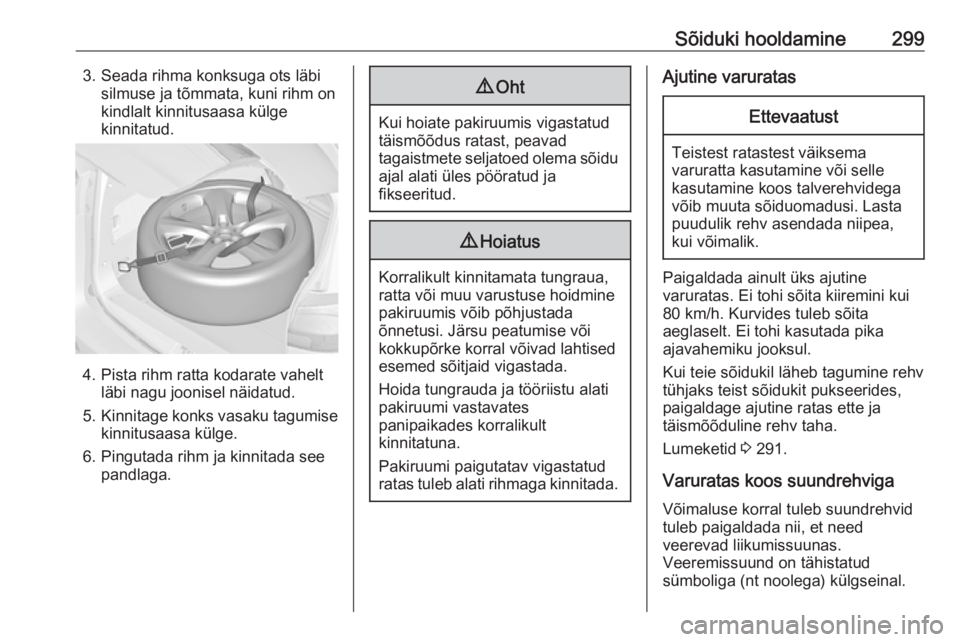

Sõiduki hooldamine2993. Seada rihma konksuga ots läbisilmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.
4. Pista rihm ratta kodarate vahelt läbi nagu joonisel näidatud.
5. Kinnitage konks vasaku tagumise
kinnitusaasa külge.
6. Pingutada rihm ja kinnitada see pandlaga.
9 Oht
Kui hoiate pakiruumis vigastatud
täismõõdus ratast, peavad
tagaistmete seljatoed olema sõidu
ajal alati üles pööratud ja
fikseeritud.
9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoida tungrauda ja tööriistu alati
pakiruumi vastavates
panipaikades korralikult
kinnitatuna.
Pakiruumi paigutatav vigastatud
ratas tuleb alati rihmaga kinnitada.
Ajutine varuratasEttevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.
Kui teie sõidukil läheb tagumine rehv
tühjaks teist sõidukit pukseerides,
paigaldage ajutine ratas ette ja
täismõõduline rehv taha.
Lumeketid 3 291.
Varuratas koos suundrehviga Võimaluse korral tuleb suundrehvid
tuleb paigaldada nii, et need
veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.

300Sõiduki hooldamineAlljärgnev kehtib veeremissuunalevastupidi paigaldatud rehvide kohta:
● Sõiduomadused võivad halveneda. Laske vigane rehv
parandada esimesel võimalusel
ja vahetage varuratas välja.
● Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.Käivitamine teiselt akult
Kiirlaadijaga ei tohi käivitada.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.
Kiirlaadijaga ei tohi käivitada.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistestvõib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
● Sõiduki akut ei tohi mitte kunagi jätta lahtise tule või sädemete
lähedusse.
● Tühi sõiduki aku võib külmuda juba temperatuuril 0 °C. Sulatage
sõiduki külmunud aku enne
käivitusjuhtmete ühendamist üles.
● Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
● Kasutage sama pingega (12 V) käivitusakut. Selle mahutavus
(Ah) ei tohi olla palju väiksem kui tühjal sõidukiakul.
● Kasutada isoleeritud klemmide ja
vähemalt 16 mm 2
ristlõikega
(diislile 25 mm 2
)
käivitusjuhtmeid.
● Ärge ühendage tühja sõiduki akut
sõiduki küljest lahti.
● Lülitada välja kõik mittevajalikud elektritarvitid.
● Juhtmetega käivitamise ajal ei tohi kummarduda aku kohale.
● Ühe juhtme klemmidel ei tohi lasta puutuda vastu teise juhtme
klemme.

Sõiduki hooldamine301● Sõidukid ei tohi teineteisegajuhtmetega käivitamise käigus
kokku puutuda.
● Rakendada seisupidur neutraalasendisse,
automaatkäigukasti korral
asendisse P.
● Eemaldage mootoriruumis oleva plussklemmi kork ja abiaku
plussklemmi kork.
Juhtmete ühendamise järjekord:
1. Ühendada punane juhe käivitusaku plussklemmiga.
2. Ühendada punase juhtme teine ots tühjenenud aku
plussklemmiga.
3. Ühendada must juhe käivitusaku miinusklemmiga.
4. Ühendage musta värvi juhtme teine ots mootoriruumis oleva
massiklemmiga.
Paigutada juhtmed nii, et nad ei
satuks mootoriruumis pöörlevate
osade vahele.
Mootori käivitamiseks: 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. Viie minuti järel käivitage teine mootor. Käivituskatsetused ei tohi
kesta rohkem kui 15 sekundit ja
nende vahele peavad jääma
üheminutised vaheajad.
3. Käitage mõlemat mootorit umbes kolm minutit tühikäigul, jättes
juhtmed ühendatuks.
4. Lülitada sisse juhtmetega käivitatud sõiduki elektritarvitid
(esituled, tagaklaasi küte).
5. Juhtmete eemaldamisel kasutada
eeltoodule vastupidist järjestust.Pukseerimine
Sõiduki pukseerimine
Vabastada kaas alt servast ja
eemaldada allapoole.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 284.

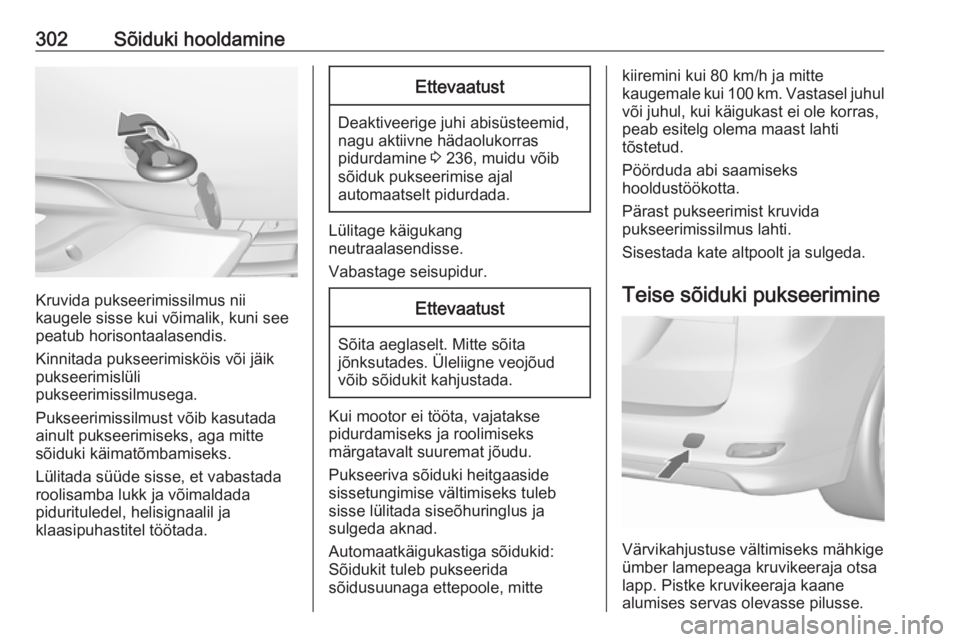

302Sõiduki hooldamine
Kruvida pukseerimissilmus nii
kaugele sisse kui võimalik, kuni see
peatub horisontaalasendis.
Kinnitada pukseerimisköis või jäik
pukseerimislüli
pukseerimissilmusega.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Lülitada süüde sisse, et vabastada
roolisamba lukk ja võimaldada
pidurituledel, helisignaalil ja
klaasipuhastitel töötada.
Ettevaatust
Deaktiveerige juhi abisüsteemid,
nagu aktiivne hädaolukorras
pidurdamine 3 236, muidu võib
sõiduk pukseerimise ajal
automaatselt pidurdada.
Lülitage käigukang
neutraalasendisse.
Vabastage seisupidur.
Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Kui mootor ei tööta, vajatakse
pidurdamiseks ja roolimiseks
märgatavalt suuremat jõudu.
Pukseeriva sõiduki heitgaaside
sissetungimise vältimiseks tuleb
sisse lülitada siseõhuringlus ja
sulgeda aknad.
Automaatkäigukastiga sõidukid:
Sõidukit tuleb pukseerida
sõidusuunaga ettepoole, mitte
kiiremini kui 80 km/h ja mitte
kaugemale kui 100 km. Vastasel juhul
või juhul, kui käigukast ei ole korras,
peab esitelg olema maast lahti
tõstetud.
Pöörduda abi saamiseks
hooldustöökotta.
Pärast pukseerimist kruvida
pukseerimissilmus lahti.
Sisestada kate altpoolt ja sulgeda.
Teise sõiduki pukseerimine
Värvikahjustuse vältimiseks mähkige
ümber lamepeaga kruvikeeraja otsa
lapp. Pistke kruvikeeraja kaane
alumises servas olevasse pilusse.
