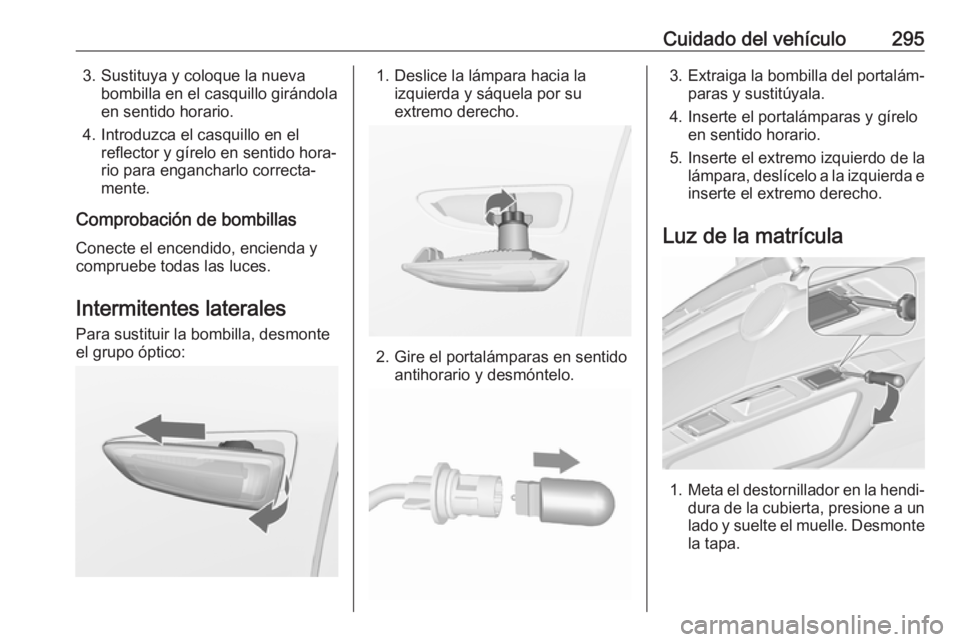

Cuidado del vehículo2953. Sustituya y coloque la nuevabombilla en el casquillo girándola
en sentido horario.
4. Introduzca el casquillo en el reflector y gírelo en sentido hora‐
rio para engancharlo correcta‐
mente.
Comprobación de bombillas
Conecte el encendido, encienda y
compruebe todas las luces.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle. Desmonte la tapa.

296Cuidado del vehículo
2. Retire la bombilla del casquillotirando de ésta.
3. Sustituya la bombilla y colóquela en el casquillo.
4. Empuje la cubierta hacia la carcasa.
Luces interiores Luces de cortesía, luces de
lectura
Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga
Haga cambiar las bombillas en un
taller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
El vehículo dispone de tres cajas de fusibles, según la versión del
vehículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, en el interior, detrás
del compartimento portaobjetos;
en los vehículos con volante a la
derecha, detrás de la guantera
● detrás de una tapa en el lado izquierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.

Cuidado del vehículo297
Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.

298Cuidado del vehículoCaja de fusibles delcompartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.
N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible /
Sistema de encendido4Inyección de combustible /
Sistema de encendido5–6Calefacción del retrovisor exte‐
rior / Sistema de alarma anti‐
rrobo7Control del ventilador / Módulo
de control del motor / Módulo de
control de la caja de cambios8Sensor Lambda / Refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería11Desbloqueo del portón trasero12Sistema de faros adaptativos /
Control automático de las luces

Cuidado del vehículo299N.ºCircuito13ABS14Limpialuneta trasero15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Centro eléctrico trasero (con
caja de fusibles en el comparti‐
mento de carga)
Asientos delanteros calefac‐
tados (sin caja de fusibles en el
compartimento de carga)22Luz de carretera izquierda (haló‐
gena)23–24Faro derecho (LED)25Faro izquierdo (LED)N.ºCircuito26Faros antiniebla27Calefacción de combustible
diésel28Sistema stop-start29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos /
Control automático de las luces34Recirculación de gases de
escape35Retrovisor exterior / Sensor de
lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacíoN.ºCircuito39Módulo de control central40Lavador del parabrisas / Lavalu‐
neta41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43Limpiaparabrisas44Limpiaparabrisas45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros / Sistema de faros adaptativos51Toma de aire52Calefactor auxiliar / Motor diésel

300Cuidado del vehículoN.ºCircuito53Módulo de control del cambio /
Módulo de control del motor54Bomba de vacío / Cuadro de
instrumentos / Ventilación de
calefacción / Aire acondicionado
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás del compartimento portaobje‐
tos en el tablero de instrumentos.
Abra el compartimento y empújelo a
la izquierda para desbloquearlo.
Abata el compartimento hacia abajo
y desmóntelo.
En los vehículos con volante a la
derecha, la caja de fusibles está
situada detrás de una tapa en la
guantera. Abra la guantera, luego
abra la cubierta y pliéguela hacia
abajo.

Cuidado del vehículo301N.ºCircuito1Control de velocidad / Limitador
de velocidad / Control de velo‐
cidad adaptable / Mandos del
volante2Luces exteriores / Módulo de
control de la carrocería3Luces exteriores / Módulo de
control de la carrocería4Sistema de infoentretenimiento5Sistema de infoentretenimiento /
InstrumentoN.ºCircuito6Toma de corriente / Encendedor
de cigarrillos7Toma de corriente8Luz de cruce izquierda / Módulo de control de la carrocería9Luz de cruce derecha / Módulo
de control de la carrocería /
Módulo del airbag10Bloqueo de puertas / Módulo de control de la carrocería11Ventilador del habitáculo12–13Persiana solar14Conector de diagnosis15Airbag16Toma de corriente17Sistema de aire acondicionado18Logística19Módulo de control de la carro‐
ceríaN.ºCircuito20Módulo de control de la carro‐
cería21Cuadro de instrumentos /
Sistema de alarma antirrobo22Sensor de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25Calefacción del volante26–
Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado
izquierdo del compartimento de
carga, detrás de una tapa.

302Cuidado del vehículo
Desmonte la tapa.
Si está equipado con el juego de
reparación de neumáticos, desmonte
toda la caja.
Distribución de fusiblesN.ºCircuito1–2Toma del remolque3Asistente de aparcamiento4Sistema de reducción catalítica
selectiva5–6–7Asiento eléctrico8–9Sistema de reducción catalítica
selectiva10Sensor de óxido de nitrógeno11Módulo de remolque / Conexión
de remolque12Módulo del remolque13Toma del remolque14–15–
