2018.5 OPEL ZAFIRA C Manual de Instrucciones (in Spanish)

Portaobjetos95Red de división variable
Inserte los adaptadores en la posi‐
ción deseada de los carriles. Una
entre sí los componentes de la varilla de la red.
Para montarla, empuje un poco para
unir las varillas y métalas en los orifi‐
cios correspondientes de los adapta‐
dores.
Para desmontarla, empuje un poco
las varillas entre sí y extráigalas de
los adaptadores.
Bolsillo de red
Inserte los adaptadores en la posi‐
ción deseada de los carriles. El bolsi‐
llo de la red puede colgarse de los adaptadores.
Montaje de los ganchos en los
carriles
Inserte el gancho en la posición
deseada, primero en la ranura supe‐
rior del carril y luego encájelo en la
ranura inferior. Para desmontarlo,
extráigalo primero de la ranura supe‐ rior.

96PortaobjetosRed de separación delante del
portón trasero
Montar directamente delante del
portón trasero.
Antes del montaje, presione las
piezas de los cuatro extremos de la varilla de la red girando cada pieza
del extremo en sentido antihorario.
Para montar, presione conjunta‐
mente las varillas de la red e intro‐
dúzcalas dentro de las aperturas del
marco del portón trasero. La varilla
más larga debe insertarse en la parte
superior.
Para el desmontaje, comprima las
varillas de la red y desmóntelas.
Red de seguridad
La red de seguridad puede montarse
detrás de los asientos de la segunda
fila o detrás de los asientos delante‐ ros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje detrás de los asientos de
la segunda fila
● Existen aberturas de montaje en ambos lados del marco del
techo, sobre los asientos de la
segunda fila: la varilla suspen‐
dida y de anclaje de la red en un
lateral, varilla de compresión y suspendida y anclada en el otro
lateral.
● Ancle los ganchos de las correas
de la red de seguridad en las
argollas delanteras a ambos
lados del compartimento de
carga.
● Tense ambas correas tirando del
extremo suelto.

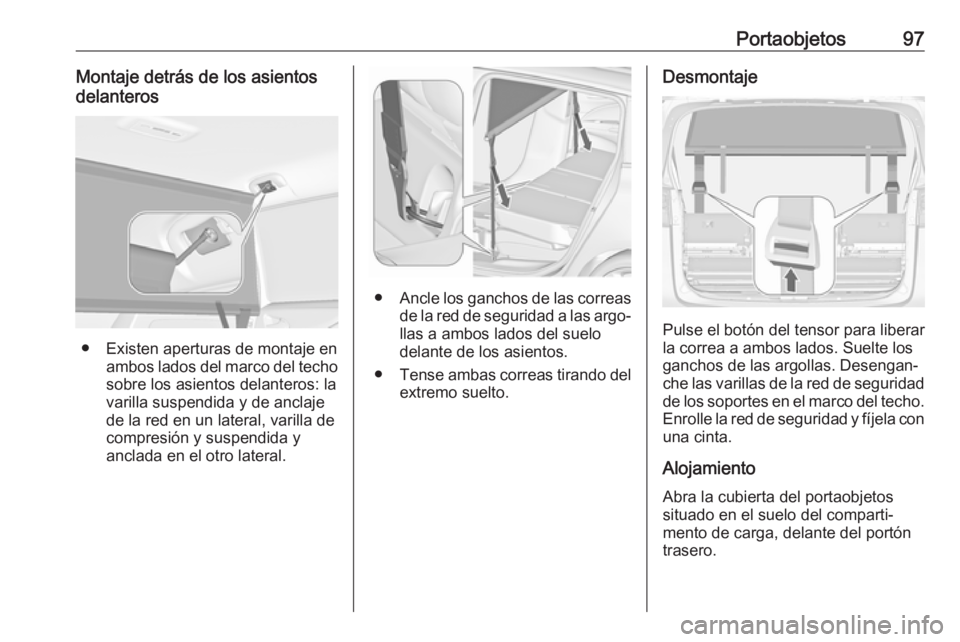

Portaobjetos97Montaje detrás de los asientos
delanteros
● Existen aperturas de montaje en ambos lados del marco del techo
sobre los asientos delanteros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.
● Ancle los ganchos de las correas
de la red de seguridad a las argo‐llas a ambos lados del suelodelante de los asientos.
● Tense ambas correas tirando del
extremo suelto.
Desmontaje
Pulse el botón del tensor para liberar
la correa a ambos lados. Suelte los
ganchos de las argollas. Desengan‐
che las varillas de la red de seguridad de los soportes en el marco del techo.
Enrolle la red de seguridad y fíjela con una cinta.
Alojamiento Abra la cubierta del portaobjetos
situado en el suelo del comparti‐
mento de carga, delante del portón
trasero.

98Portaobjetos
Introduzca la red de seguridad en el
portaobjetos y cierre la cubierta.
Bandeja plegable
Situada en los respaldos de los asien‐ tos delanteros.
Para desplegarla, tire hacia arriba
hasta que se enclave.
Para plegarla, presione hacia abajo superando la resistencia.
No coloque objetos pesados sobre la
bandeja plegable.
Triángulo de advertencia
Guarde el triángulo de advertencia en
el portaobjetos situado en el suelo del compartimento de carga, delante del
portón trasero.
Botiquín
Guarde el botiquín y el chaleco reflec‐ tante debajo del asiento del conduc‐tor.
Utilice las correas para fijar.

Portaobjetos99En otra versión, el botiquín está
ubicado en una caja portaobjetos
situada bajo el asiento del conductor.
Deslice el rollo para abrir o cerrar la
caja.Sistema portaequipajes
de techo
Portaequipajes de techo
Por motivos de seguridad y para
evitar daños en el techo, se reco‐
mienda usar el sistema de portaequi‐
pajes de techo homologado para su
vehículo. Para más información,
póngase en contacto con su taller.
Siga las instrucciones de montaje y desmonte el portaequipajes cuando
no se vaya a utilizar.Montaje del portaequipajes de
techo
Vehículos con barras de techo
Fije el portaequipajes de techo en la
zona de los orificios indicados por las flechas en la ilustración.

100PortaobjetosVehículos sin barras de techo
Para fijar un portaequipajes de techo,
abra las tapas de las bandas del
techo. Introduzca las provisiones de
montaje, según instrucciones, en el
dispositivo de retención indicado en
la ilustración.
Información sobre la
carga
● Los objetos pesados en el compartimento de carga deben
colocarse apoyados contra los
respaldos de los asientos.
Asegúrese de que los respaldos
estén bien enclavados. Si se pueden apilar los objetos, los
más pesados deben colocarse
abajo.
● Asegure los objetos con correas de amarre fijadas a las argollas
3 94.
● Asegure los objetos sueltos en el
compartimento de carga para
evitar su deslizamiento.
● La carga no debe sobresalir por encima del borde superior de losrespaldos.
● No se deben colocar objetos encima de la cubierta del
compartimento de carga ni del
tablero de instrumentos.
● La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la
palanca selectora del cambio, ni
impedir la libertad de movimien‐
tos del conductor. No se deben
dejar objetos sueltos en el habi‐
táculo.
● No conduzca con el comparti‐ mento de carga abierto.9Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐ tos podrían salir lanzados por el

Portaobjetos101interior del vehículo y causar lesio‐nes personales o daños en la
carga y el vehículo.
● La carga útil es la diferencia entre
el peso máximo autorizado delvehículo (véase la placa de
características 3 333) y el peso
en vacío según norma CE.
Para calcular la carga útil, intro‐ duzca los datos de su vehículoen la tabla de pesos que figura al principio de este manual.
El peso en vacío según norma
CE incluye los pesos calculados
para el conductor (68 kg), el equi‐
paje (7 kg) y todos los líquidos
(depósito de combustible lleno al
90%).
El equipamiento opcional y los
accesorios aumentan el peso en
vacío.
● Conducir con carga en el techo aumenta la sensibilidad del
vehículo a los vientos laterales y
tiene un efecto negativo sobre la
maniobrabilidad debido a la
elevación del centro de grave‐
dad. Distribuya la carga unifor‐
memente y asegúrela con
correas de sujeción. Ajuste la
presión de los neumáticos y la
velocidad del vehículo a las
condiciones de carga.
Compruebe y vuelva a apretar
las correas con frecuencia.
No conduzca a más de
120 km/h.
La carga de techo permitida es
de 75 kg para vehículos sin carril
de techo y de 100 kg para vehí‐
culos con carril de techo. La
carga sobre el techo es la suma
de la carga y del peso del porta‐
equipajes.

102Instrumentos y mandosInstrumentos y
mandosMandos ...................................... 103
Ajuste del volante ....................103
Mandos en el volante ..............103
Volante térmico .......................104
Bocina ..................................... 104
Limpia y lavaparabrisas ...........104
Limpia y lavaluneta ..................106
Temperatura exterior ...............106
Reloj ........................................ 107
Tomas de corriente .................108
Encendedor de cigarrillos ........108
Ceniceros ................................ 109
Testigos luminosos e indicado‐
res .............................................. 109
Cuadro de instrumentos ..........109
Velocímetro ............................. 109
Cuentakilómetros ....................109
Cuentakilómetros parcial .........109
Cuentarrevoluciones ...............110
Indicador de combustible ........110
Selector de combustible ..........111
Indicador de temperatura del refrigerante del motor .............114
Indicación de servicio ..............114Testigos de control ..................115
Intermitentes ............................ 117
Recordatorio del cinturón de seguridad ................................ 118
Airbags y pretensores de cinturones ............................... 118
Desactivación de los airbags ...119
Sistema de carga ....................119
Testigo de averías ...................120
Sistema de frenos y embrague 120
Accione el pedal ......................120
Freno de estacionamiento eléctrico .................................. 120
Avería del freno de estacionamiento eléctrico .......121
Sistema antibloqueo de frenos (ABS) ...................................... 121
Cambio de marchas ................121
Dirección asistida ....................121
Distancia de seguridad ............121
Aviso de cambio de carril ........121
Control electrónico de estabilidad desactivado ..........122
Control electrónico de estabilidad y sistema de controlde tracción .............................. 122
Sistema de control de tracción desactivado ............................ 122
Precalentamiento ....................122
Filtro de escape .......................122AdBlue..................................... 122
Sistema de control de presión de los neumáticos .......................123
Presión de aceite del motor .....123
Nivel de combustible bajo .......123
Inmovilizador ........................... 124
Luces exteriores ......................124
Luz de carretera ......................124
Asistente de luz de carretera ...124
Faros de LED .......................... 124
Luces antiniebla ......................124
Piloto antiniebla .......................124
Regulador de velocidad ...........124
Control de velocidad adaptable ............................... 124
Detectado vehículo precedente ............................. 125
Limitador de velocidad ............125
Asistente de señales de tráfico 125
Puerta abierta .......................... 125
Pantallas .................................... 125
Centro de información del conductor ................................ 125
Pantalla de información ...........130
Mensajes del vehículo ...............131
Avisos acústicos ......................131
Tensión de la pila ....................132
Personalización del vehículo .....133
