2018.5 OPEL ZAFIRA C Manual de Instrucciones (in Spanish)

Portaobjetos71PortaobjetosCompartimentos portaobjetos.....71
Guantera ................................... 72
Portavasos ................................ 72
Portaobjetos delantero ..............73
Portaobjetos del panel de la puerta ....................................... 73
Consola del techo ......................73
Portaobjetos bajo el asiento ......74
Portaobjetos del reposabrazos ............................ 74
Portaobjetos de la consola central ....................................... 75
Portabicicletas trasero ...............75
Compartimento de carga .............84
Portaobjetos trasero ..................86
Cubierta del compartimento de carga ........................................ 87
Cubierta del portaobjetos del maletero ................................... 89
Carriles y ganchos para la carga ........................................ 94
Argollas ..................................... 94
Sistema organizador de la carga ........................................ 94
Red de seguridad ......................96
Bandeja plegable .......................98Triángulo de advertencia ...........98
Botiquín ..................................... 98
Sistema portaequipajes de te‐
cho ............................................... 99
Portaequipajes de techo ............99
Información sobre la carga ........100Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente, los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.

72PortaobjetosGuantera
Para abrir la guantera tire de la mani‐
lla.
La guantera dispone de un adaptador para las tuercas antirrobo de las
ruedas.
La guantera debe estar cerrada mien‐
tras se conduce.
Portavasos
Reposavasos delantero
Los reposavasos están situados en laconsola central entre los asientos
delanteros.
Reposavasos deslizante en el
reposabrazos FlexConsole
El reposavasos puede desplazarse
en los carriles guía del reposabrazos
FlexConsole o retirarse por completo.
Presione el asidero situado delante
del reposavasos para deslizarlo.
Reposabrazos 3 44.
Retirar el reposavasos

Portaobjetos73Tire del asidero situado delante del
reposavasos y extráigalo vertical‐ mente de la consola.
Montaje en el orden inverso.
Nota
Monte el portavasos en la dirección mostrada en la ilustración. En caso
contrario, el portavasos podría no
enclavar correctamente.
Reposavasos trasero
Hay un reposavasos adicional
situado entre los asientos de la
tercera fila.
Portabotellas
Los bolsillos de las puertas delante‐
ras y traseras están diseñados para
llevar botellas.
Portaobjetos delantero
Hay un compartimento portaobjetos
situado junto al volante.
Portaobjetos del panel de la puerta
En el revestimiento de la puerta
delantera existen pequeños bolsillos
para, por ejemplo, teléfonos móviles.
Consola del techo
Presione el botón para abrir la caja
portaobjetos.
La caja puede cargarse con un
máximo de 0,2 kg.

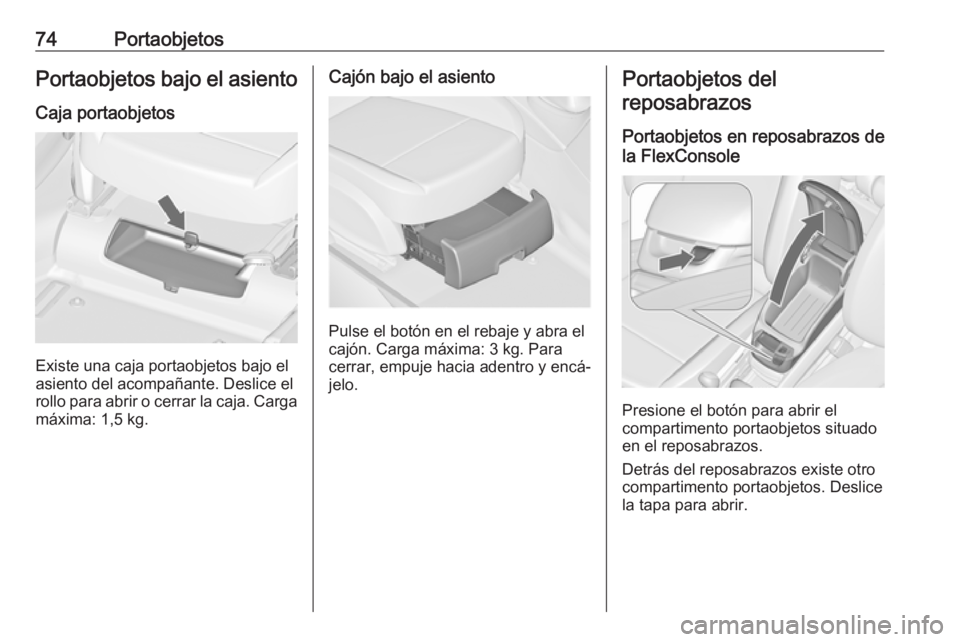

74PortaobjetosPortaobjetos bajo el asiento
Caja portaobjetos
Existe una caja portaobjetos bajo el
asiento del acompañante. Deslice el
rollo para abrir o cerrar la caja. Carga
máxima: 1,5 kg.
Cajón bajo el asiento
Pulse el botón en el rebaje y abra el
cajón. Carga máxima: 3 kg. Para
cerrar, empuje hacia adentro y encá‐
jelo.
Portaobjetos del
reposabrazos
Portaobjetos en reposabrazos de
la FlexConsole
Presione el botón para abrir el
compartimento portaobjetos situado
en el reposabrazos.
Detrás del reposabrazos existe otro
compartimento portaobjetos. Deslice
la tapa para abrir.

Portaobjetos75Portaobjetos de la consolacentral
Consola central
El portaobjetos se puede usar para
guardar artículos pequeños.
Deslice la cubierta hacia delante para abrir.
Consola trasera
An la parte trasera de la FlexConsole, existe un cajón portaobjetos. Tire
para abrirlo.
Atención
No lo utilice para cenizas u otros
objetos incandescentes.
Portabicicletas trasero
Portabicicletas trasero para
cuatro bicicletas
El portabicicletas trasero (sistema
Flex-Fix) ofrece la posibilidad de fijar
dos bicicletas en un soporte extensi‐
ble integrado en el piso del vehículo.
Se pueden sujetar dos bicicletas más
en un adaptador. No se pueden trans‐ portar otros objetos.
El portabicicletas trasero puede
soportar una carga máxima de 80 kg
con el adaptador montado y de
60 kg sin el adaptador. La carga

76Portaobjetosmáxima por bicicleta del portabicicle‐tas trasero es de 30 kg. Esto permite
fijar bicicletas eléctricas al portabici‐
cletas trasero. La carga máxima por
bicicleta del adaptador es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se
puede fijar con seguridad.
Si no está en uso, el portabicicletas trasero se guarda introduciéndolo en
el suelo del vehículo.
No deben colocarse objetos que se
puedan soltar de las bicicletas
durante el transporte.Atención
Si el portabicicletas trasero está
extendido y el vehículo está muy cargado, la altura del chasis
puede disminuir.
Conduzca con cuidado siempre
que la calzada presente una fuerte
inclinación o cuando pase por una rampa, un badén, etc.
Atención
Póngase en contacto con su
proveedor de bicicletas antes de
montar bicicletas con cuadros de
carbono. Podría dañar las bicicle‐
tas.
Nota
Las luces traseras del vehículo se
desactivarán si se instalan las luces
traseras del portabicicletas trasero.
Extensión
Abra el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas
trasero al abrirlo, riesgo de lesio‐
nes.
Suba el tirador de desbloqueo. El portabicicletas trasero se desacoplay sale rápidamente del parachoques
trasero.

Portaobjetos77Tire por completo del portabicicletas
hasta que oiga que se enclava.
Asegúrese de que no es posible intro‐
ducir el portabicicletas trasero sin
volver a accionar la palanca de
desbloqueo.9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el
sistema está correctamente
enclavado. Si el portabicicletas
trasero no se puede enclavar
correctamente, no monte ningún
objeto sobre el sistema y vuelva a
plegarlo. Recurra a la ayuda de un
taller.
Despliegue del soporte de la placa de la matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia atrás.
Despliegue de las luces traseras
Despliegue las dos luces traseras.
Bloquee el portabicicletas

78PortaobjetosMueva las dos palancas de fijación
lateralmente todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.
Despliegue del alojamiento de las
ruedas
Despliegue los dos alojamientos de
las ruedas.
Montaje del portabicicletas
Levante el portabicicletas por detrás
(1) y tire de él hacia atrás.
Pliegue el portabicicletas (2).
Empuje hacia abajo el portabicicletas (1) y gire el mango (2) hacia atrás
para fijarlo.
Montaje de la primera bicicleta
1. Gire los pedales hasta que estén como se muestra en la ilustración
y coloque la bicicleta en el aloja‐
miento para las ruedas que queda
más adelante.
Asegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.
