Autóápolás3119Figyelmeztetés
Ne zsírozza a kerékcsavarokat,
kerékanyákat és kúpos
kerekanyákat.
1. A kerékanyák védősapkáját csavarhúzóval pattintsa le. Vegye
le a dísztárcsát. Szerszámkészlet
3 299.
Könnyűfém keréktárcsák: A
kerékanyák védősapkáját
csavarhúzóval pattintsa le. Óvja a
sérülésektől a könnyűfém
keréktárcsát egy puha rongy
segítségével, amit a csavarhúzó
és a keréktárcsa közé helyez.
2. Hajtsa ki a kerékcsavarkulcsot, helyezze rá biztonságosan a
kerékanyára, és lazítsa meg
mindegyik kerékanyát fél
fordulattal.
A kerekeket lehet, hogy zárókerék
anyák védik. Ezeknek a sajátos
anyáknak a kioldásához először
csatlakoztassa az adaptert az
anyacsavar fejre, mielőtt a
kerékkulcsot felszerelné. Az adapter a kesztyűtartóban
található.
3. Egyes verziókon a járműemelési pont el lehet takarva. Húzza ki
oldalra a burkolatot.
4. Győződjön meg róla, hogy az emelőt megfelelően helyezi el a
gépkocsi emelési pontjai alá.
5. Állítsa be az emelőt a szükséges magasságra. Helyezze pontosan

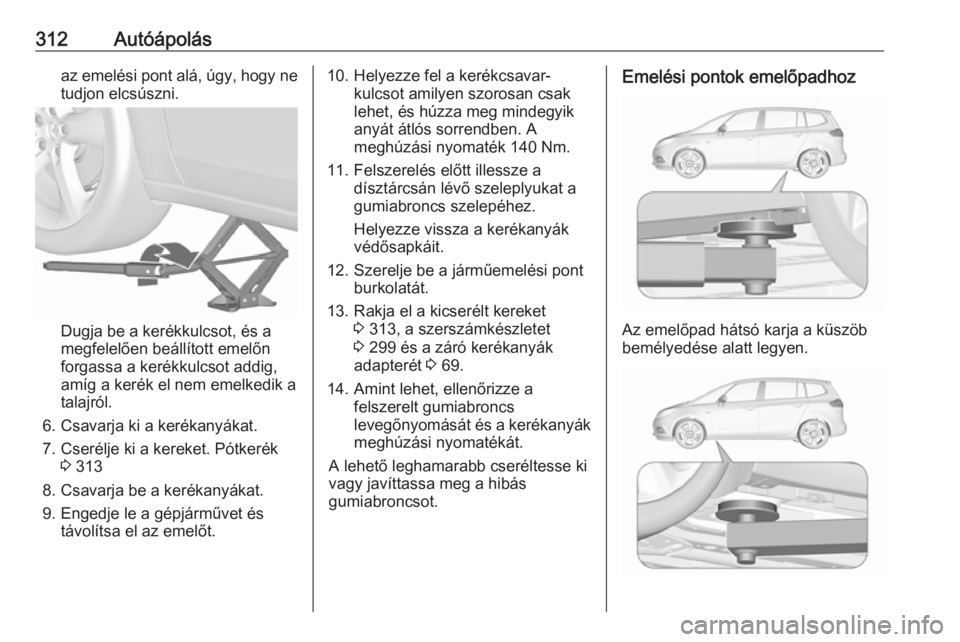

312Autóápolásaz emelési pont alá, úgy, hogy ne
tudjon elcsúszni.
Dugja be a kerékkulcsot, és a
megfelelően beállított emelőn
forgassa a kerékkulcsot addig,
amíg a kerék el nem emelkedik a
talajról.
6. Csavarja ki a kerékanyákat.
7. Cserélje ki a kereket. Pótkerék 3 313
8. Csavarja be a kerékanyákat.
9. Engedje le a gépjárművet és távolítsa el az emelőt.
10. Helyezze fel a kerékcsavar- kulcsot amilyen szorosan csak
lehet, és húzza meg mindegyik
anyát átlós sorrendben. A
meghúzási nyomaték 140 Nm.
11. Felszerelés előtt illessze a dísztárcsán lévő szeleplyukat a
gumiabroncs szelepéhez.
Helyezze vissza a kerékanyák
védősapkáit.
12. Szerelje be a járműemelési pont burkolatát.
13. Rakja el a kicserélt kereket 3 313, a szerszámkészletet
3 299 és a záró kerékanyák
adapterét 3 69.
14. Amint lehet, ellenőrizze a felszerelt gumiabroncs
levegőnyomását és a kerékanyák
meghúzási nyomatékát.
A lehető leghamarabb cseréltesse ki
vagy javíttassa meg a hibás
gumiabroncsot.Emelési pontok emelőpadhoz
Az emelőpad hátsó karja a küszöb
bemélyedése alatt legyen.

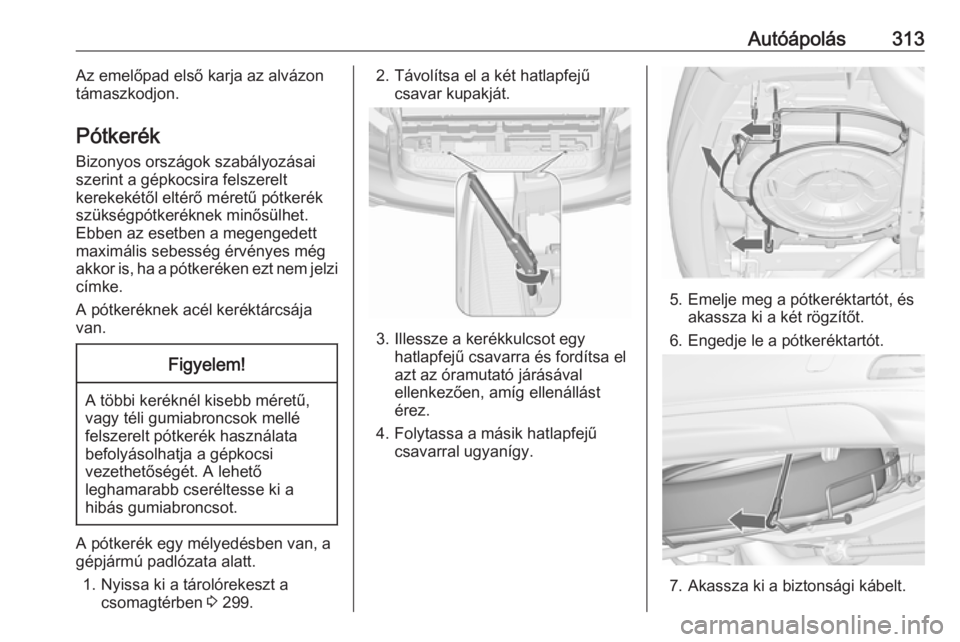

Autóápolás313Az emelőpad első karja az alvázon
támaszkodjon.
Pótkerék Bizonyos országok szabályozásai
szerint a gépkocsira felszerelt
kerekekétől eltérő méretű pótkerék
szükségpótkeréknek minősülhet.
Ebben az esetben a megengedett
maximális sebesség érvényes még
akkor is, ha a pótkeréken ezt nem jelzi címke.
A pótkeréknek acél keréktárcsája
van.Figyelem!
A többi keréknél kisebb méretű,
vagy téli gumiabroncsok mellé
felszerelt pótkerék használata
befolyásolhatja a gépkocsi
vezethetőségét. A lehető
leghamarabb cseréltesse ki a
hibás gumiabroncsot.
A pótkerék egy mélyedésben van, a
gépjármú padlózata alatt.
1. Nyissa ki a tárolórekeszt a csomagtérben 3 299.
2. Távolítsa el a két hatlapfejű
csavar kupakját.
3. Illessze a kerékkulcsot egy hatlapfejű csavarra és fordítsa el
azt az óramutató járásával
ellenkezően, amíg ellenállást
érez.
4. Folytassa a másik hatlapfejű csavarral ugyanígy.
5. Emelje meg a pótkeréktartót, ésakassza ki a két rögzítőt.
6. Engedje le a pótkeréktartót.
7. Akassza ki a biztonsági kábelt.

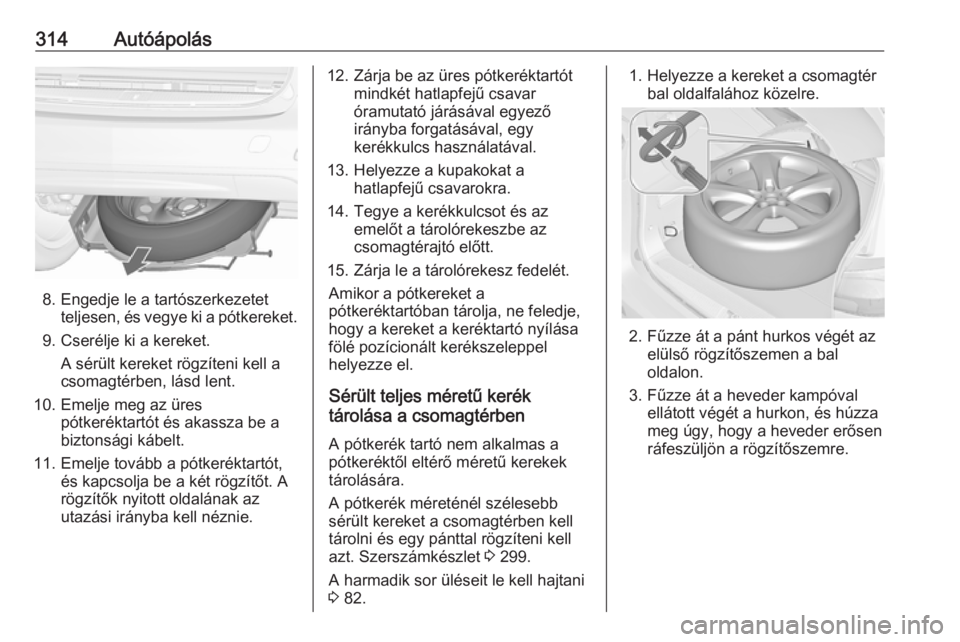

314Autóápolás
8. Engedje le a tartószerkezetetteljesen, és vegye ki a pótkereket.
9. Cserélje ki a kereket. A sérült kereket rögzíteni kell a
csomagtérben, lásd lent.
10. Emelje meg az üres pótkeréktartót és akassza be a
biztonsági kábelt.
11. Emelje tovább a pótkeréktartót, és kapcsolja be a két rögzítőt. A
rögzítők nyitott oldalának az
utazási irányba kell néznie.
12. Zárja be az üres pótkeréktartót mindkét hatlapfejű csavar
óramutató járásával egyező
irányba forgatásával, egy
kerékkulcs használatával.
13. Helyezze a kupakokat a hatlapfejű csavarokra.
14. Tegye a kerékkulcsot és az emelőt a tárolórekeszbe az
csomagtérajtó előtt.
15. Zárja le a tárolórekesz fedelét. Amikor a pótkereket a
pótkeréktartóban tárolja, ne feledje,
hogy a kereket a keréktartó nyílása
fölé pozícionált kerékszeleppel
helyezze el.
Sérült teljes méretű kerék
tárolása a csomagtérben
A pótkerék tartó nem alkalmas a
pótkeréktől eltérő méretű kerekek
tárolására.
A pótkerék méreténél szélesebb
sérült kereket a csomagtérben kell
tárolni és egy pánttal rögzíteni kell
azt. Szerszámkészlet 3 299.
A harmadik sor üléseit le kell hajtani
3 82.1. Helyezze a kereket a csomagtér
bal oldalfalához közelre.
2. Fűzze át a pánt hurkos végét azelülső rögzítőszemen a bal
oldalon.
3. Fűzze át a heveder kampóval ellátott végét a hurkon, és húzza
meg úgy, hogy a heveder erősen
ráfeszüljön a rögzítőszemre.

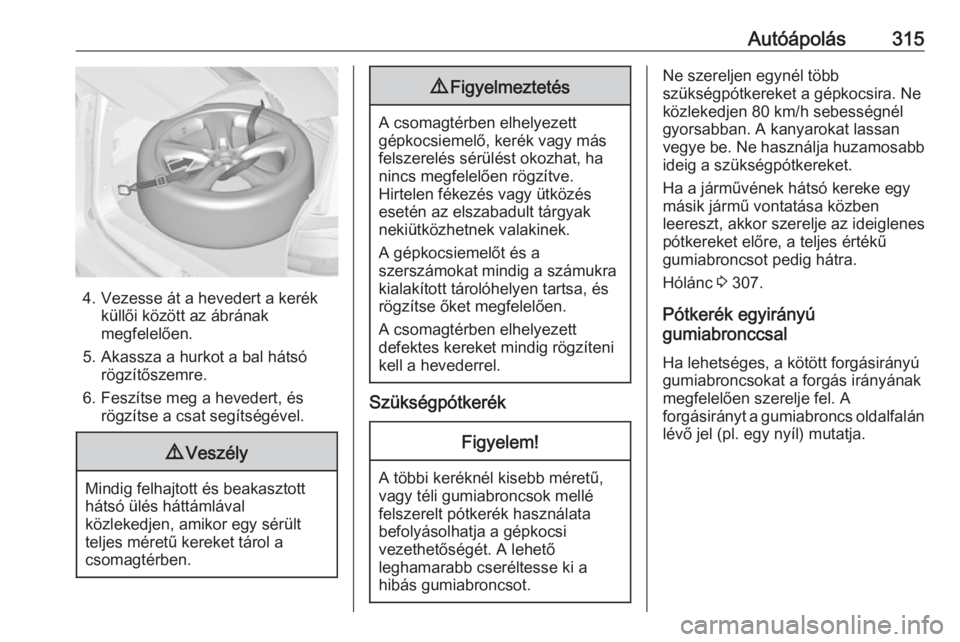

Autóápolás315
4. Vezesse át a hevedert a kerékküllői között az ábrának
megfelelően.
5. Akassza a hurkot a bal hátsó rögzítőszemre.
6. Feszítse meg a hevedert, és rögzítse a csat segítségével.
9 Veszély
Mindig felhajtott és beakasztott
hátsó ülés háttámlával
közlekedjen, amikor egy sérült
teljes méretű kereket tárol a
csomagtérben.
9 Figyelmeztetés
A csomagtérben elhelyezett
gépkocsiemelő, kerék vagy más
felszerelés sérülést okozhat, ha
nincs megfelelően rögzítve.
Hirtelen fékezés vagy ütközés
esetén az elszabadult tárgyak
nekiütközhetnek valakinek.
A gépkocsiemelőt és a
szerszámokat mindig a számukra
kialakított tárolóhelyen tartsa, és
rögzítse őket megfelelően.
A csomagtérben elhelyezett
defektes kereket mindig rögzíteni
kell a hevederrel.
Szükségpótkerék
Figyelem!
A többi keréknél kisebb méretű,
vagy téli gumiabroncsok mellé
felszerelt pótkerék használata
befolyásolhatja a gépkocsi
vezethetőségét. A lehető
leghamarabb cseréltesse ki a
hibás gumiabroncsot.
Ne szereljen egynél több
szükségpótkereket a gépkocsira. Ne
közlekedjen 80 km/h sebességnél
gyorsabban. A kanyarokat lassan
vegye be. Ne használja huzamosabb
ideig a szükségpótkereket.
Ha a járművének hátsó kereke egy
másik jármű vontatása közben
leereszt, akkor szerelje az ideiglenes
pótkereket előre, a teljes értékű
gumiabroncsot pedig hátra.
Hólánc 3 307.
Pótkerék egyirányú
gumiabronccsal
Ha lehetséges, a kötött forgásirányú gumiabroncsokat a forgás irányának
megfelelően szerelje fel. A
forgásirányt a gumiabroncs oldalfalán lévő jel (pl. egy nyíl) mutatja.

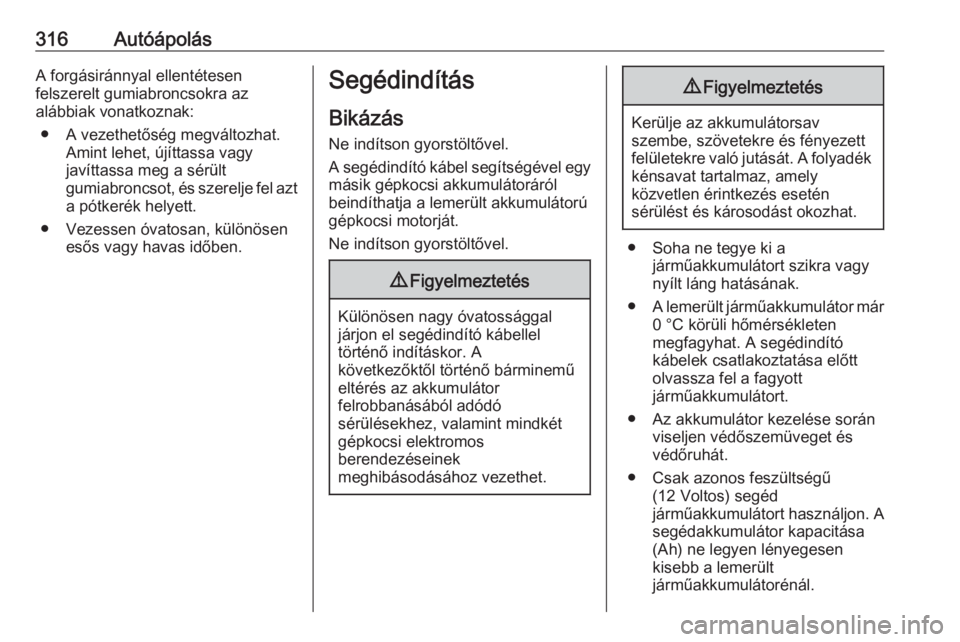

316AutóápolásA forgásiránnyal ellentétesen
felszerelt gumiabroncsokra az
alábbiak vonatkoznak:
● A vezethetőség megváltozhat. Amint lehet, újíttassa vagy
javíttassa meg a sérült
gumiabroncsot, és szerelje fel azt
a pótkerék helyett.
● Vezessen óvatosan, különösen esős vagy havas időben.Segédindítás
Bikázás
Ne indítson gyorstöltővel.
A segédindító kábel segítségével egy másik gépkocsi akkumulátoráról
beindíthatja a lemerült akkumulátorú
gépkocsi motorját.
Ne indítson gyorstöltővel.9 Figyelmeztetés
Különösen nagy óvatossággal
járjon el segédindító kábellel
történő indításkor. A
következőktől történő bárminemű
eltérés az akkumulátor
felrobbanásából adódó
sérülésekhez, valamint mindkét
gépkocsi elektromos
berendezéseinek
meghibásodásához vezethet.
9 Figyelmeztetés
Kerülje az akkumulátorsav
szembe, szövetekre és fényezett
felületekre való jutását. A folyadék kénsavat tartalmaz, amely
közvetlen érintkezés esetén
sérülést és károsodást okozhat.
● Soha ne tegye ki a járműakkumulátort szikra vagynyílt láng hatásának.
● A lemerült járműakkumulátor már
0 °C körüli hőmérsékleten
megfagyhat. A segédindító
kábelek csatlakoztatása előtt
olvassza fel a fagyott
járműakkumulátort.
● Az akkumulátor kezelése során viseljen védőszemüveget és
védőruhát.
● Csak azonos feszültségű (12 Voltos) segéd
járműakkumulátort használjon. A segédakkumulátor kapacitása
(Ah) ne legyen lényegesen
kisebb a lemerült
járműakkumulátorénál.

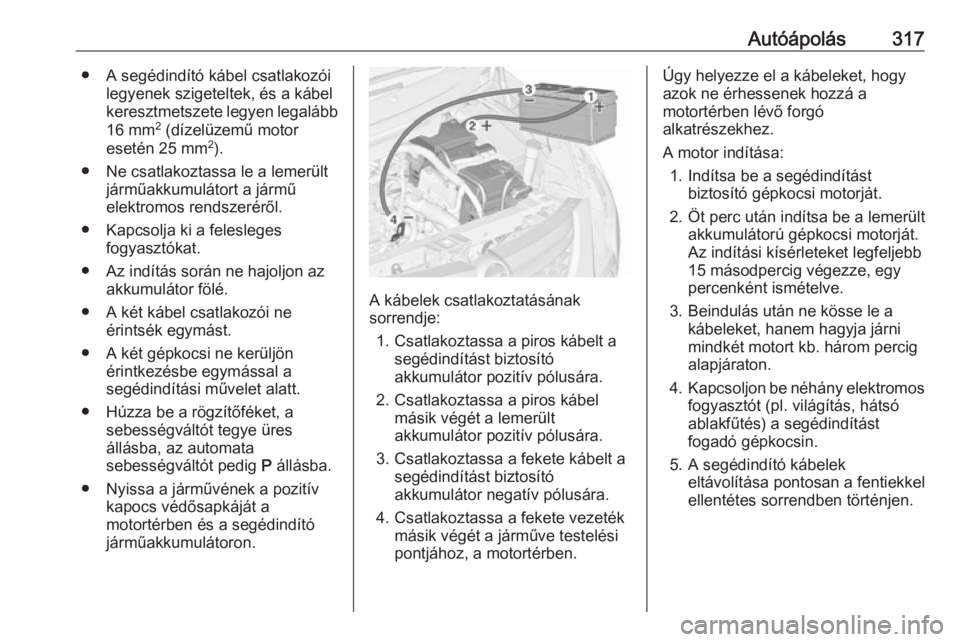

Autóápolás317● A segédindító kábel csatlakozóilegyenek szigeteltek, és a kábel
keresztmetszete legyen legalább
16 mm 2
(dízelüzemű motor
esetén 25 mm 2
).
● Ne csatlakoztassa le a lemerült járműakkumulátort a jármű
elektromos rendszeréről.
● Kapcsolja ki a felesleges fogyasztókat.
● Az indítás során ne hajoljon az akkumulátor fölé.
● A két kábel csatlakozói ne érintsék egymást.
● A két gépkocsi ne kerüljön érintkezésbe egymással a
segédindítási művelet alatt.
● Húzza be a rögzítőféket, a sebességváltót tegye üres
állásba, az automata
sebességváltót pedig P állásba.
● Nyissa a járművének a pozitív kapocs védősapkáját a
motortérben és a segédindító
járműakkumulátoron.
A kábelek csatlakoztatásának
sorrendje:
1. Csatlakoztassa a piros kábelt a segédindítást biztosító
akkumulátor pozitív pólusára.
2. Csatlakoztassa a piros kábel másik végét a lemerült
akkumulátor pozitív pólusára.
3. Csatlakoztassa a fekete kábelt a segédindítást biztosító
akkumulátor negatív pólusára.
4. Csatlakoztassa a fekete vezeték másik végét a járműve testelési
pontjához, a motortérben.
Úgy helyezze el a kábeleket, hogy
azok ne érhessenek hozzá a
motortérben lévő forgó
alkatrészekhez.
A motor indítása: 1. Indítsa be a segédindítást biztosító gépkocsi motorját.
2. Öt perc után indítsa be a lemerült akkumulátorú gépkocsi motorját.Az indítási kísérleteket legfeljebb
15 másodpercig végezze, egy
percenként ismételve.
3. Beindulás után ne kösse le a kábeleket, hanem hagyja járni
mindkét motort kb. három percig
alapjáraton.
4. Kapcsoljon be néhány elektromos
fogyasztót (pl. világítás, hátsó
ablakfűtés) a segédindítást
fogadó gépkocsin.
5. A segédindító kábelek eltávolítása pontosan a fentiekkel
ellentétes sorrendben történjen.

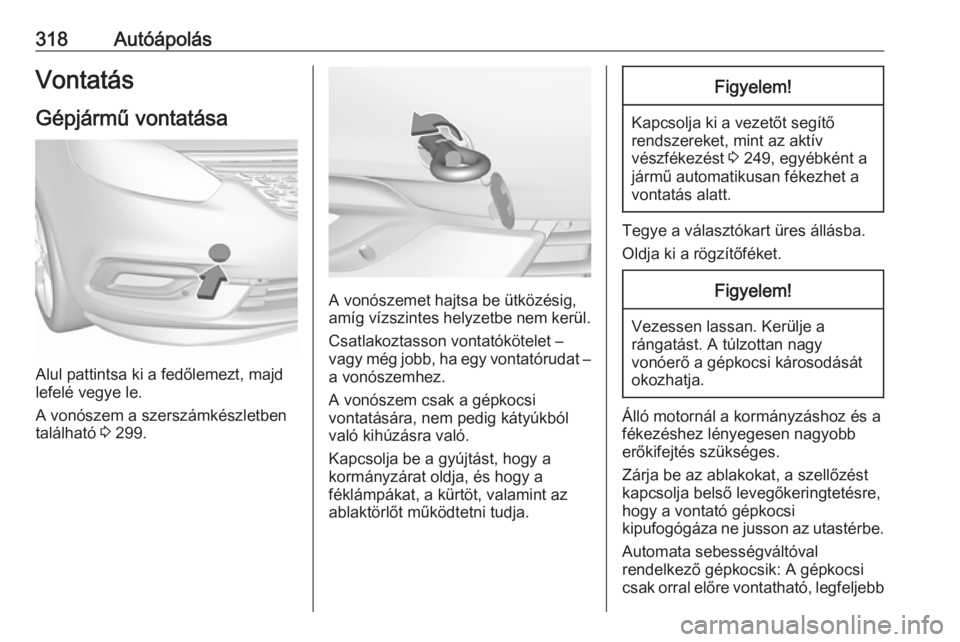

318AutóápolásVontatás
Gépjármű vontatása
Alul pattintsa ki a fedőlemezt, majd
lefelé vegye le.
A vonószem a szerszámkészletben található 3 299.
A vonószemet hajtsa be ütközésig,
amíg vízszintes helyzetbe nem kerül.
Csatlakoztasson vontatókötelet –
vagy még jobb, ha egy vontatórudat –
a vonószemhez.
A vonószem csak a gépkocsi
vontatására, nem pedig kátyúkból
való kihúzásra való.
Kapcsolja be a gyújtást, hogy a
kormányzárat oldja, és hogy a
féklámpákat, a kürtöt, valamint az
ablaktörlőt működtetni tudja.
Figyelem!
Kapcsolja ki a vezetőt segítő
rendszereket, mint az aktív
vészfékezést 3 249, egyébként a
jármű automatikusan fékezhet a
vontatás alatt.
Tegye a választókart üres állásba.
Oldja ki a rögzítőféket.
Figyelem!
Vezessen lassan. Kerülje arángatást. A túlzottan nagy
vonóerő a gépkocsi károsodását
okozhatja.
Álló motornál a kormányzáshoz és a
fékezéshez lényegesen nagyobb
erőkifejtés szükséges.
Zárja be az ablakokat, a szellőzést
kapcsolja belső levegőkeringtetésre,
hogy a vontató gépkocsi
kipufogógáza ne jusson az utastérbe.
Automata sebességváltóval
rendelkező gépkocsik: A gépkocsi
csak orral előre vontatható, legfeljebb
