2018.5 OPEL ZAFIRA C Kezelési útmutató (in Hungarian)

Autóápolás295Sz.Áramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecskendezés/
Gyújtásrendszer4Üzemanyag-befecskendezés/
Gyújtásrendszer5–6Külső visszapillantó tükrök
fűtése/Riasztóberendezés7Ventilátorvezérlés/Motor vezér‐
lőegység/Sebességváltó vezér‐
lőegység8Lambda-szonda/Motorhűtés9Hátsó ablak érzékelő10Akkumulátor érzékelő11Csomagtérajtó nyitás12Adaptív első világítás/Automa‐
tikus fényszóróvezérlés13ABS14Hátsó ablaktörlő15Motor vezérlőegység16Indítómotor17Sebességváltó vezérlőegységSz.Áramkör18Hátsó ablakfűtés19Első elektromos ablakemelők20Hátsó elektromos ablakemelők21Hátsó elektromos központ
(biztosítékdobozzal a csomag‐
térben)
Első ülésfűtés (csomagtérben
található biztosítékdoboz nélkül)22Bal oldali távolsági fényszóró
(Halogén)23–24Jobb fényszóró (LED)25Bal fényszóró (LED)26Első ködlámpák27Dízelüzemanyag-fűtés28Stop-start rendszer29Elektromos rögzítőfék30ABS31Alkalmazkodó sebességtartó32Légzsák33Adaptív első világítás/Automa‐
tikus fényszóróvezérlés34Kipufogógáz visszavezetés

296AutóápolásSz.Áramkör35Külső visszapillantó tükör/
Esőérzékelő36Hőmérséklet-szabályozás37Tankszellőztető tekercs38Vákuumszivattyú39Központi vezérlőegység40Szélvédőmosó rendszer/Hátsó
ablakmosó rendszer41Jobb oldali távolsági fényszóró
(Halogén)42Hűtőventilátor43Ablaktörlő44Ablaktörlő45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyú50Fényszóró-magasság beállítás/
Adaptív első világítás51Hűtőrács-lezárás52Kiegészítő fűtés/DízelmotorSz.Áramkör53Sebességváltó vezérlőegység/
Motor vezérlőegység54Vákuumszivattyú/Műszercso‐
port/Fűtés szellőzés/Légkondi‐
cionáló rendszer
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.

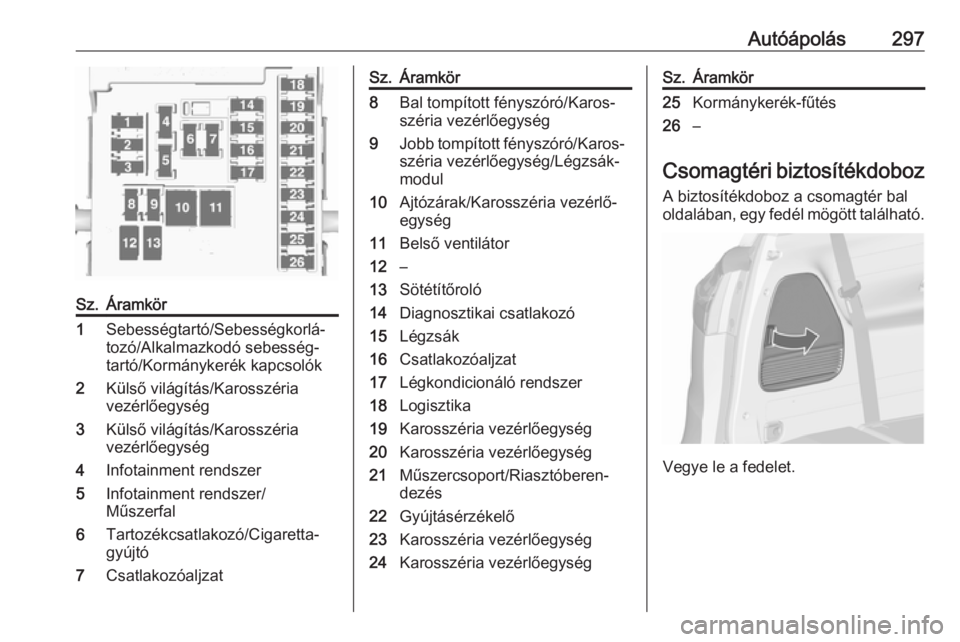

Autóápolás297Sz.Áramkör1Sebességtartó/Sebességkorlá‐
tozó/Alkalmazkodó sebesség‐
tartó/Kormánykerék kapcsolók2Külső világítás/Karosszéria
vezérlőegység3Külső világítás/Karosszéria
vezérlőegység4Infotainment rendszer5Infotainment rendszer/
Műszerfal6Tartozékcsatlakozó/Cigaretta‐
gyújtó7CsatlakozóaljzatSz.Áramkör8Bal tompított fényszóró/Karos‐
széria vezérlőegység9Jobb tompított fényszóró/Karos‐
széria vezérlőegység/Légzsák‐
modul10Ajtózárak/Karosszéria vezérlő‐
egység11Belső ventilátor12–13Sötétítőroló14Diagnosztikai csatlakozó15Légzsák16Csatlakozóaljzat17Légkondicionáló rendszer18Logisztika19Karosszéria vezérlőegység20Karosszéria vezérlőegység21Műszercsoport/Riasztóberen‐
dezés22Gyújtásérzékelő23Karosszéria vezérlőegység24Karosszéria vezérlőegységSz.Áramkör25Kormánykerék-fűtés26–
Csomagtéri biztosítékdoboz
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.

298Autóápolás
Ha rendelkezik abroncsjavító
készlettel, távolítsa el a teljes dobozt.
Biztosíték kiosztásSz.Áramkör1–2Utánfutó csatlakozó3Parkolássegítő rendszer4Szelektív katalitikus redukciós
rendszer5–6–7Elektromos ülés8–9Szelektív katalitikus redukciós
rendszer10Nitrogén-oxid érzékelő11Utánfutó modul/Utánfutó csatla‐
kozó12Utánfutó modul13Utánfutó csatlakozó14–15–16Belső visszapillantó tükör/Tola‐
tókamera17Csatlakozóaljzat18–

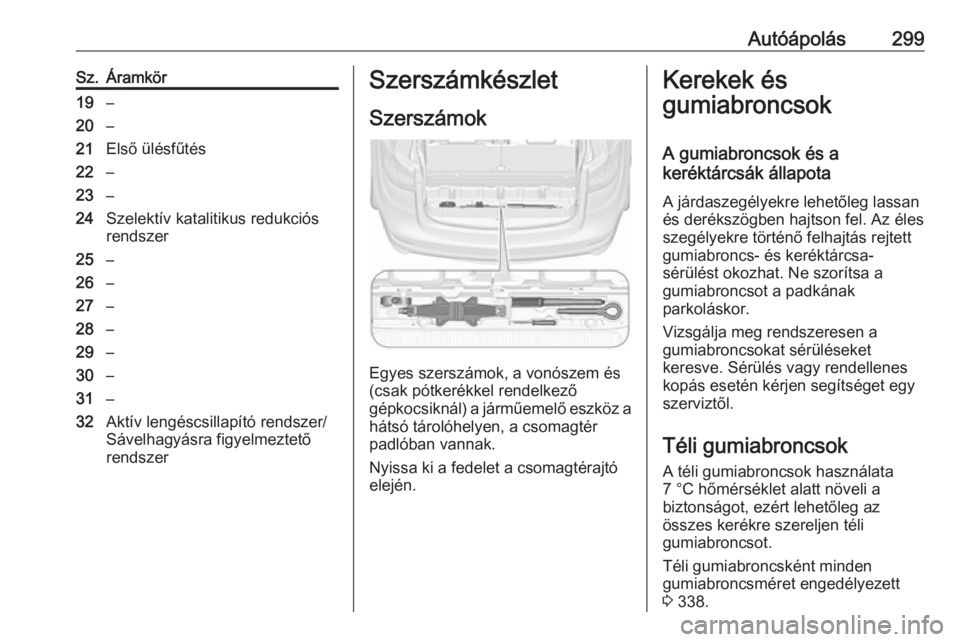

Autóápolás299Sz.Áramkör19–20–21Első ülésfűtés22–23–24Szelektív katalitikus redukciósrendszer25–26–27–28–29–30–31–32Aktív lengéscsillapító rendszer/
Sávelhagyásra figyelmeztető
rendszerSzerszámkészlet
Szerszámok
Egyes szerszámok, a vonószem és
(csak pótkerékkel rendelkező
gépkocsiknál) a járműemelő eszköz a
hátsó tárolóhelyen, a csomagtér
padlóban vannak.
Nyissa ki a fedelet a csomagtérajtó
elején.
Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan és derékszögben hajtson fel. Az élesszegélyekre történő felhajtás rejtett
gumiabroncs- és keréktárcsa-
sérülést okozhat. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Vizsgálja meg rendszeresen a
gumiabroncsokat sérüléseket
keresve. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok
A téli gumiabroncsok használata
7 °C hőmérséklet alatt növeli a
biztonságot, ezért lehetőleg az
összes kerékre szereljen téli
gumiabroncsot.
Téli gumiabroncsként minden
gumiabroncsméret engedélyezett
3 338.

300AutóápolásOrszágtól függő szabályozásnakmegfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
Gumiabroncs megjelölések Pl.: 215/60 R 16 95 H215:gumiabroncs szélessége, mm-
ben60:oldalfalmagasság (a
magasság és szélesség
aránya), %-banR:szálszerkezet: RadiálRF:típus: RunFlat (defekttűrő)16:keréktárcsa átmérője,
hüvelykben95:teherbírási index, pl. a 95-ös
szám 690 kg-nak felel megH:sebességindex
Sebességindex:
Q:160 km/h-igS:180 km/h-igT:190 km/h-igH:210 km/h-igV:240 km/h-igW:270 km/h-igVálasszon a járműve maximális
sebességének megfelelő
gumiabroncsokat.
Az elérhető maximális sebesség üres
tömegnél vezetővel (75 kg) plusz
125 kg raksúllyal. Az opcionális
felszerelés csökkentheti a jármű
maximális sebességét.
Teljesítmény 3 334.
Kötött forgásirányú
gumiabroncsok
A kötött forgásirányú
gumiabroncsokat a forgás irányának
megfelelően szerelje fel. A
forgásirányt a gumiabroncs oldalfalán
lévő jel (pl. egy nyíl) mutatja.
Gumiabroncs-levegőnyomás
Ellenőrizze a gumiabroncsok
levegőnyomását – hideg állapotban – legalább kéthetente és minden
hosszabb útra való elindulás előtt. Ne
felejtse el a pótkerekeket se. Ez a
gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsikra is vonatkozik.
Gumiabroncs-levegőnyomás 3 338.
A jármű bal és jobb oldali első
ajtókeretén elhelyezett gumiabroncs információs címke mutatja az eredeti
felszereléshez tartozó
gumiabroncsokat és a
gumiabroncsokra vonatkozó
levegőnyomást.
A megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak. A
megadott nyomásértékek nyári és téli
gumiabroncsokra egyaránt
érvényesek.
A pótkereket mindig a teljes
terhelésnek megfelelő
nyomásértékre állítsa be.

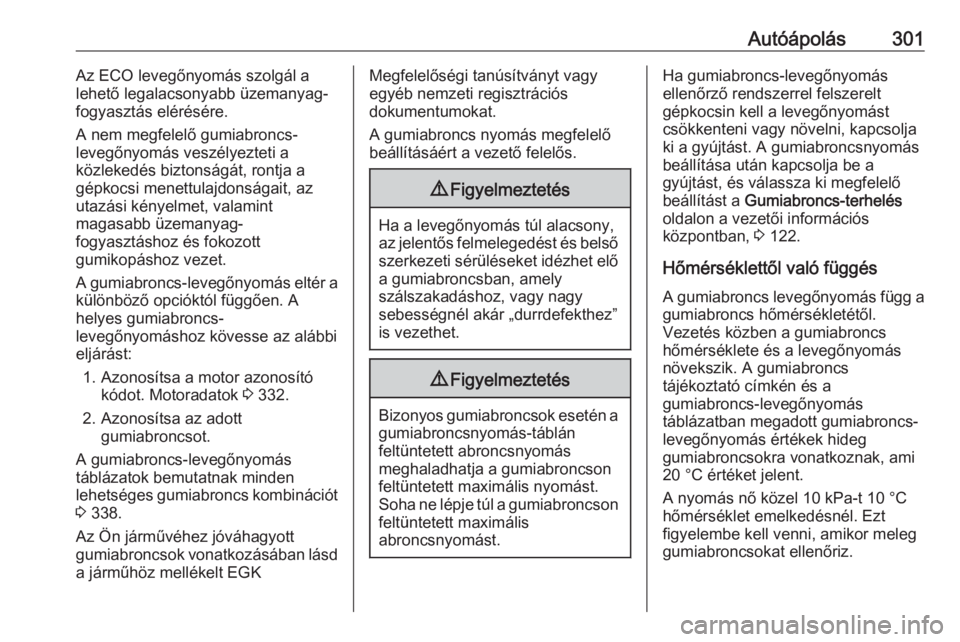

Autóápolás301Az ECO levegőnyomás szolgál a
lehető legalacsonyabb üzemanyag-
fogyasztás elérésére.
A nem megfelelő gumiabroncs-
levegőnyomás veszélyezteti a
közlekedés biztonságát, rontja a
gépkocsi menettulajdonságait, az
utazási kényelmet, valamint
magasabb üzemanyag-
fogyasztáshoz és fokozott
gumikopáshoz vezet.
A gumiabroncs-levegőnyomás eltér a
különböző opcióktól függően. A
helyes gumiabroncs-
levegőnyomáshoz kövesse az alábbi
eljárást:
1. Azonosítsa a motor azonosító kódot. Motoradatok 3 332.
2. Azonosítsa az adott gumiabroncsot.
A gumiabroncs-levegőnyomás
táblázatok bemutatnak minden
lehetséges gumiabroncs kombinációt 3 338.
Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában lásd
a járműhöz mellékelt EGKMegfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.9 Figyelmeztetés
Ha a levegőnyomás túl alacsony,
az jelentős felmelegedést és belső
szerkezeti sérüléseket idézhet elő a gumiabroncsban, amely
szálszakadáshoz, vagy nagy
sebességnél akár „durrdefekthez”
is vezethet.
9 Figyelmeztetés
Bizonyos gumiabroncsok esetén a
gumiabroncsnyomás-táblán
feltüntetett abroncsnyomás
meghaladhatja a gumiabroncson
feltüntetett maximális nyomást.
Soha ne lépje túl a gumiabroncson
feltüntetett maximális
abroncsnyomást.
Ha gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsin kell a levegőnyomást
csökkenteni vagy növelni, kapcsolja
ki a gyújtást. A gumiabroncsnyomás
beállítása után kapcsolja be a
gyújtást, és válassza ki megfelelő
beállítást a Gumiabroncs-terhelés
oldalon a vezetői információs
központban, 3 122.
Hőmérséklettől való függés
A gumiabroncs levegőnyomás függ a
gumiabroncs hőmérsékletétől.
Vezetés közben a gumiabroncs
hőmérséklete és a levegőnyomás
növekszik. A gumiabroncs
tájékoztató címkén és a
gumiabroncs-levegőnyomás
táblázatban megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak, ami
20 °C értéket jelent.
A nyomás nő közel 10 kPa-t 10 °C
hőmérséklet emelkedésnél. Ezt
figyelembe kell venni, amikor meleg gumiabroncsokat ellenőriz.

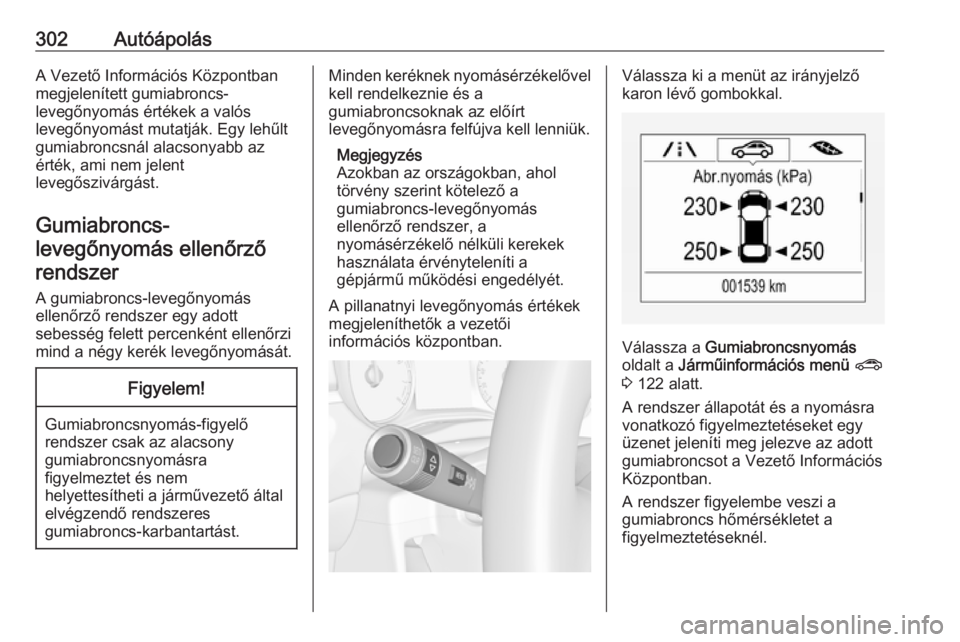

302AutóápolásA Vezető Információs Központban
megjelenített gumiabroncs-
levegőnyomás értékek a valós
levegőnyomást mutatják. Egy lehűlt
gumiabroncsnál alacsonyabb az
érték, ami nem jelent
levegőszivárgást.
Gumiabroncs- levegőnyomás ellenőrzőrendszer
A gumiabroncs-levegőnyomás
ellenőrző rendszer egy adott
sebesség felett percenként ellenőrzi
mind a négy kerék levegőnyomását.Figyelem!
Gumiabroncsnyomás-figyelő
rendszer csak az alacsony
gumiabroncsnyomásra
figyelmeztet és nem
helyettesítheti a járművezető által
elvégzendő rendszeres
gumiabroncs-karbantartást.
Minden keréknek nyomásérzékelővel kell rendelkeznie és a
gumiabroncsoknak az előírt
levegőnyomásra felfújva kell lenniük.
Megjegyzés
Azokban az országokban, ahol
törvény szerint kötelező a
gumiabroncs-levegőnyomás
ellenőrző rendszer, a
nyomásérzékelő nélküli kerekek
használata érvényteleníti a
gépjármű működési engedélyét.
A pillanatnyi levegőnyomás értékek megjeleníthetők a vezetői
információs központban.Válassza ki a menüt az irányjelző
karon lévő gombokkal.
Válassza a Gumiabroncsnyomás
oldalt a Járműinformációs menü ?
3 122 alatt.
A rendszer állapotát és a nyomásra
vonatkozó figyelmeztetéseket egy
üzenet jeleníti meg jelezve az adott
gumiabroncsot a Vezető Információs
Központban.
A rendszer figyelembe veszi a
gumiabroncs hőmérsékletet a
figyelmeztetéseknél.
