Conservação do veículo207Luzes de médios
1. Retirar a cobertura de protecçãodo farol.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Instalar a cobertura de proteção do farol.
Luzes de presença laterais
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.

208Conservação do veículo

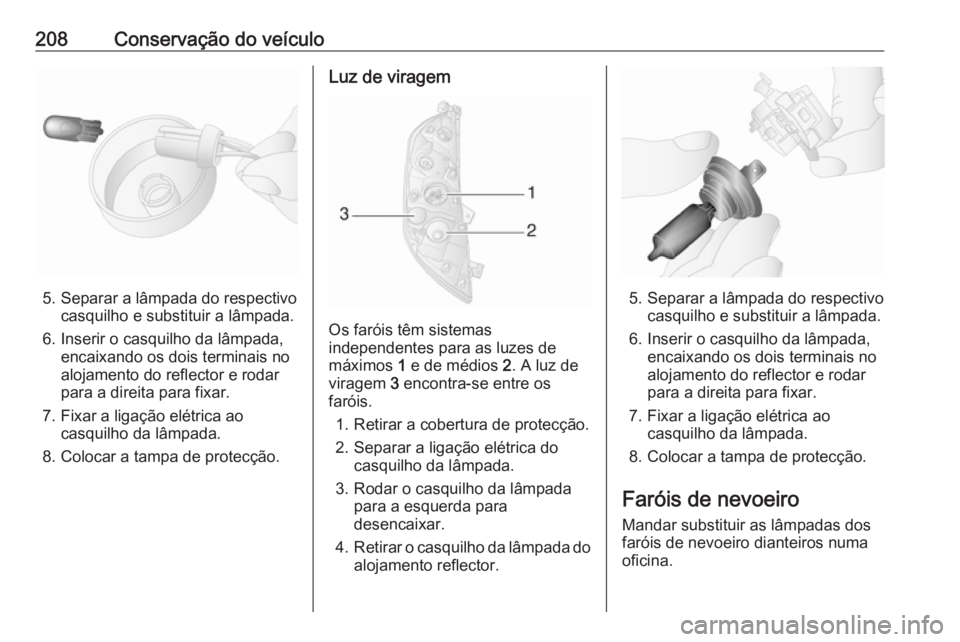

5. Separar a lâmpada do respectivocasquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.
Luz de viragem
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2. A luz de
viragem 3 encontra-se entre os
faróis.
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.
Faróis de nevoeiro Mandar substituir as lâmpadas dos
faróis de nevoeiro dianteiros numa
oficina.

Conservação do veículo209Luzes indicadoras demudança de direçãodianteiras
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo
casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.
Luzes traseiras
Luz indicadora de mudança de
direção, luz traseira e de travão,
luz de marcha-atrás, luz de
nevoeiro traseira
1. Retirar os painéis superior e inferior do pilar traseiro.
2. Desaparafusar as duas porcas dos pinos de posicionamento na
parte de trás do grupo óptico.
3. Retirar o grupo óptico para trás, a
partir do exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.

210Conservação do veículo

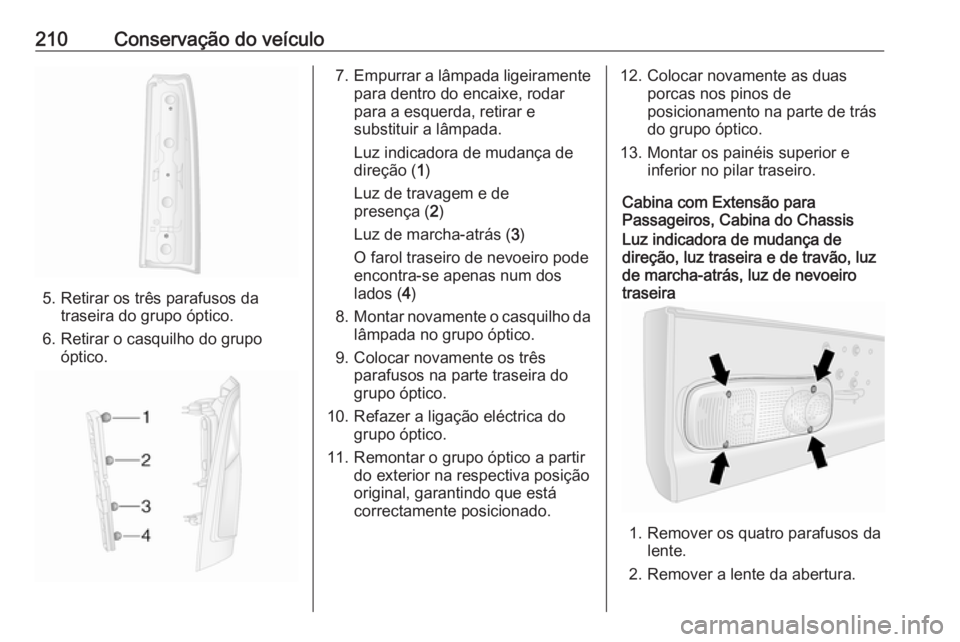

5. Retirar os três parafusos datraseira do grupo óptico.
6. Retirar o casquilho do grupo óptico.
7. Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz indicadora de mudança de
direção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
8. Montar novamente o casquilho da
lâmpada no grupo óptico.
9. Colocar novamente os três parafusos na parte traseira do
grupo óptico.
10. Refazer a ligação eléctrica do grupo óptico.
11. Remontar o grupo óptico a partir do exterior na respectiva posiçãooriginal, garantindo que está
correctamente posicionado.12. Colocar novamente as duas porcas nos pinos de
posicionamento na parte de trás
do grupo óptico.
13. Montar os painéis superior e inferior no pilar traseiro.
Cabina com Extensão para
Passageiros, Cabina do ChassisLuz indicadora de mudança de
direção, luz traseira e de travão, luz
de marcha-atrás, luz de nevoeiro
traseira
1. Remover os quatro parafusos da lente.
2. Remover a lente da abertura.

Conservação do veículo211

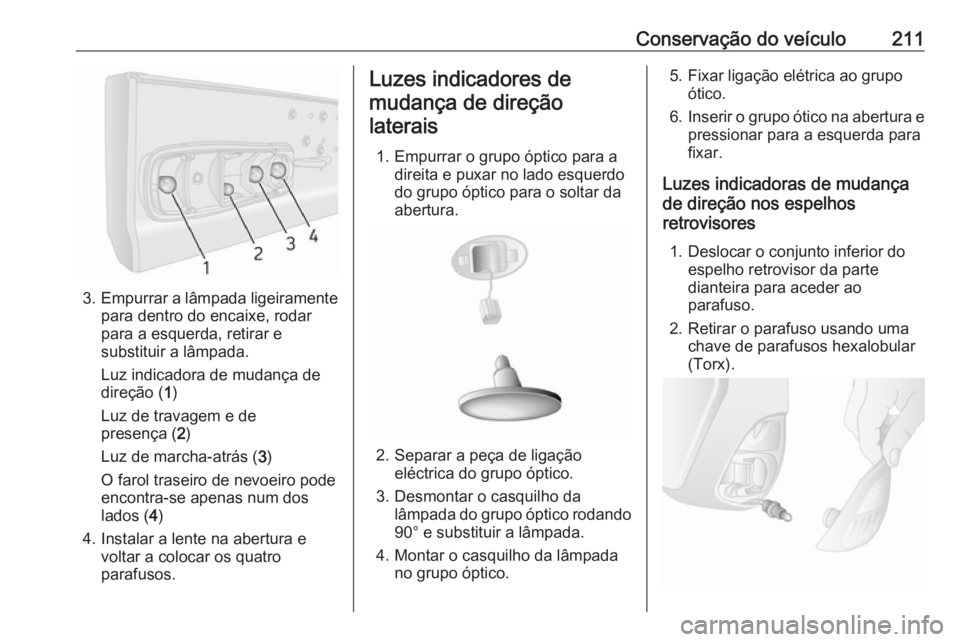

3.Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz indicadora de mudança de
direção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
4. Instalar a lente na abertura e voltar a colocar os quatro
parafusos.
Luzes indicadores de
mudança de direção laterais
1. Empurrar o grupo óptico para a direita e puxar no lado esquerdo
do grupo óptico para o soltar da
abertura.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar o casquilho da lâmpada do grupo óptico rodando
90° e substituir a lâmpada.
4. Montar o casquilho da lâmpada no grupo óptico.
5. Fixar ligação elétrica ao grupoótico.
6. Inserir o grupo ótico na abertura e
pressionar para a esquerda para
fixar.
Luzes indicadoras de mudança
de direção nos espelhos
retrovisores
1. Deslocar o conjunto inferior do espelho retrovisor da parte
dianteira para aceder ao
parafuso.
2. Retirar o parafuso usando uma chave de parafusos hexalobular
(Torx).

212Conservação do veículo3.Retirar o casquilho da lâmpada da
parte de trás do conjunto inferior
do espelho retrovisor.
4. Substituir lâmpada.
5. Instalar o casquilho da lâmpada no conjunto inferior do espelho
retrovisor.
6. Reinstalar o parafuso.
Terceira luz de travagem
1. Retirar a cobertura do interior da porta traseira.
2. Desaparafusar a porca do pino de
posicionamento na parte de trás
do grupo óptico.
3. Desmontar o grupo óptico da abertura no lado exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Desmontar o casquilho da lâmpada do grupo óptico e
substituir a lâmpada.
6. Montar o casquilho da lâmpada no grupo óptico e refazer a
ligação eléctrica ao grupo óptico.
7. Remontar o grupo óptico na respectiva posição original,
garantindo que está
correctamente posicionado.
8. Colocar novamente a porca no pino de posicionamento na parte
de trás do grupo óptico.
9. Montar a cobertura no interior da porta traseira.
Luz da chapa de matrícula
1. Soltar o grupo ótico utilizando uma chave de parafusos de
lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.

Conservação do veículo2134. Instalar a cobertura da lente efixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.
Cabina com Extensão para
Passageiros, Cabina do Chassis
1. Remover os dois parafusos da cobertura da lente.
2. Desmontar a cobertura da lente e
substituir a lâmpada.
3. Instalar a cobertura da lente e voltar a colocar os dois parafusos.
Luzes do habitáculo
Luz de cortesia dianteira
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Substituir lâmpada.
3. Instalar o grupo ótico.
Luz do compartimento de carga
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
4. Instalar a cobertura da lente e fixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.

214Conservação do veículoLuz do painel da porta dianteira
1. Desmontar o grupo ópticoutilizando uma chave de
parafusos de lâmina plana.
2. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
3. Substituir a lâmpada e inserir o casquilho da lâmpada.
4. Instalar o grupo ótico.
Luzes traseiras de cortesia
Substituir as lâmpadas numa oficina.
Luz do porta-luvas
Substituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● à esquerda do painel de instrumentos, por trás do painel
de cobertura
● no compartimento do motor por baixo do depósito de expansão
do líquido de arrefecimentoCombi
Existe uma caixa de fusíveis
adicional por trás de um painel de
cobertura no lado direito da
bagageira, ao lado da porta traseira.Carrinha
Existe uma caixa de fusíveis
adicional no lado inferior direito da
bagageira, por baixo do painel de
cobertura do degrau.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a
ignição.
