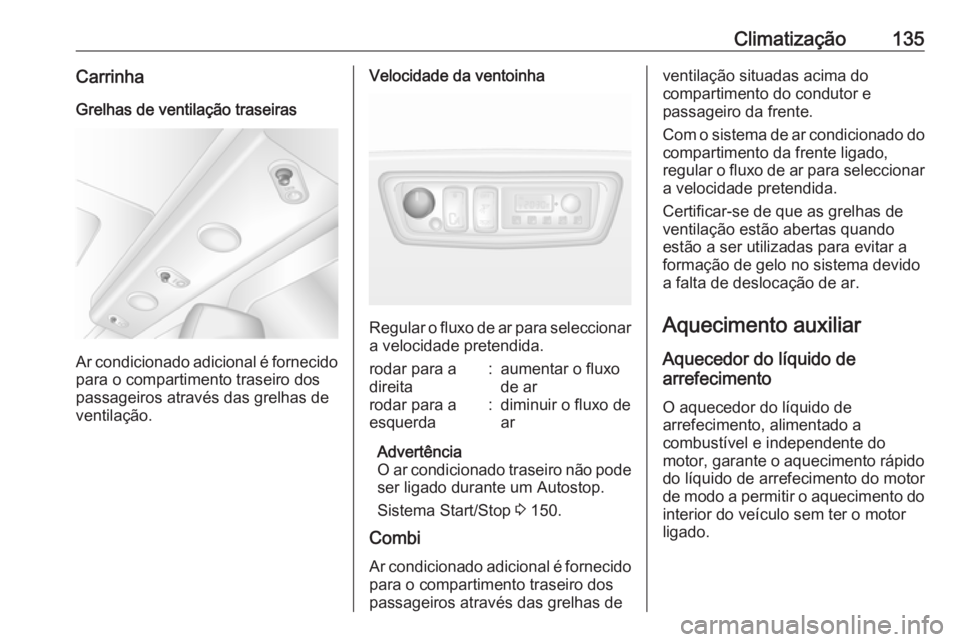

Climatização135Carrinha
Grelhas de ventilação traseiras
Ar condicionado adicional é fornecido
para o compartimento traseiro dos
passageiros através das grelhas de
ventilação.
Velocidade da ventoinha
Regular o fluxo de ar para seleccionar a velocidade pretendida.
rodar para a
direita:aumentar o fluxo
de arrodar para a
esquerda:diminuir o fluxo de
ar
Advertência
O ar condicionado traseiro não pode
ser ligado durante um Autostop.
Sistema Start/Stop 3 150.
Combi
Ar condicionado adicional é fornecido
para o compartimento traseiro dos
passageiros através das grelhas de
ventilação situadas acima do
compartimento do condutor e
passageiro da frente.
Com o sistema de ar condicionado do
compartimento da frente ligado,
regular o fluxo de ar para seleccionar
a velocidade pretendida.
Certificar-se de que as grelhas de
ventilação estão abertas quando
estão a ser utilizadas para evitar a
formação de gelo no sistema devido
a falta de deslocação de ar.
Aquecimento auxiliar Aquecedor do líquido de
arrefecimento
O aquecedor do líquido de
arrefecimento, alimentado a
combustível e independente do
motor, garante o aquecimento rápido
do líquido de arrefecimento do motor
de modo a permitir o aquecimento do
interior do veículo sem ter o motor
ligado.

136ClimatizaçãoAdvertência
Consoante a versão, poderá ser
ligado automaticamente um
aquecedor adicional do líquido de
arrefecimento para acelerar o
aquecimento quando a ignição está
ligada e a temperatura exterior é inferior a 5 ℃.9 Aviso
Não colocar o sistema a trabalhar
ao abastecer, em caso de
presença de poeira ou vapores de combustível ou em espaços
fechados (p. ex., garagem).
Antes de iniciar ou programar o
sistema para iniciar, ajustar o sistema de climatização do veículo para
aquecer e a distribuição do ar para
V e ligar a ventoinha.
Desligar quando deixar de ser
necessário. O aquecimento pára
automaticamente no fim do tempo de
funcionamento programado.
Também deixará de funcionar se o
nível de combustível do veículo for
demasiado baixo.
Durante o funcionamento é utilizada
energia da bateria do veículo. Por isso, o tempo de condução deverá
ser pelo menos tão longo como o
tempo de aquecimento. No caso de
viagens curtas, verificar
regularmente a bateria do veículo e,
se necessário, recarregá-la.
Para garantir um desempenho
eficiente, colocar o aquecedor
auxiliar a trabalhar durante breves
instantes uma vez por mês.
Aparelhos de comando
O temporizador ou comando à
distância liga e desliga o sistema, e é
utilizado para programar horas de
início específicas.Temporizador (tipo A)1 Visor:Apresenta a predefinição, a
hora atual ou a hora
predefinida, a temperatura,
Y , Ö e x2 l:Ajusta os valores para cima3 7:Pressão longa: aquecedor
ligado; pressão curta: ligar
o visor ou confirmar a
seleção4 k:Ajusta os valores para
baixo5 d:Pressão longa: desligar o
aquecedor; pressão curta:
ligar o visor ou sair do menu

Climatização137Controlo à distância (tipo A)1 Visor:Apresenta a predefinição, a
hora atual ou a hora
predefinia, a temperatura,
Z , Ü , Y , Ö e x2 7:Pressão longa: aquecedor
ligado; pressão curta: ligar o
visor ou confirmar a seleção3 l:Ajusta os valores para cima4 d:Pressão longa: desligar o
aquecedor; pressão curta:
ligar o visor ou sair do menu5 k:Ajusta os valores para baixoSe não for premido nenhum botão no
espaço de 10 segundos, o visor
desliga-se automaticamente.
Indicações de avaria do controlo à distância (tipo A)INIT:deteção automática -
aguardar até que a
deteção automática seja
concluídaNO
SIGNAL:sem sinal - verificar o
fusível do aquecedorZ:sinal fraco - aproximarÜ:pilha fraca -
substituir a pilhaY:avaria do aquecedor -
consultar a oficinaAdd,
AddE:sistema no modo de
aprendizagem
Programação do controlo à distância
(tipo A)
Se a bateria do veículo for ligada de
novo, o LED no botão do painel de
instrumentos acende-se e o sistema
configura automaticamente o menu
do comando à distância. Se o LED
piscar, selecionar Add ou AddE e
confirmar.
Também podem ser configurados
comandos à distância adicionais. Pressionar o botão até o LED piscar,
ligar o comando à distância,
seleccionar Add e confirmar.
AddE programa exclusivamente a
unidade do controlo à distância atual
e bloqueia todas as unidades
previamente configuradas. Add
programa até quatro unidades do
controlo à distância, mas apenas
uma pode comandar o sistema em
qualquer altura.

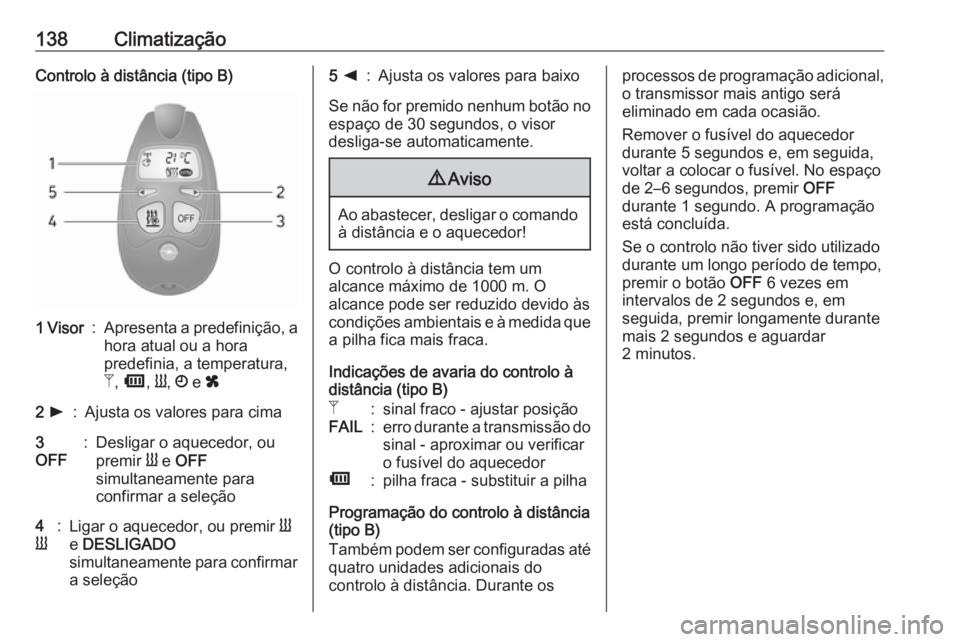

138ClimatizaçãoControlo à distância (tipo B)1 Visor:Apresenta a predefinição, a
hora atual ou a hora
predefinia, a temperatura,
Z , Ü , Y , Ö e x2 l:Ajusta os valores para cima3
OFF:Desligar o aquecedor, ou
premir Y e OFF
simultaneamente para
confirmar a seleção4
Y:Ligar o aquecedor, ou premir Y
e DESLIGADO
simultaneamente para confirmar
a seleção5 k:Ajusta os valores para baixo
Se não for premido nenhum botão no
espaço de 30 segundos, o visor
desliga-se automaticamente.
9 Aviso
Ao abastecer, desligar o comando
à distância e o aquecedor!
O controlo à distância tem um
alcance máximo de 1000 m. O
alcance pode ser reduzido devido às
condições ambientais e à medida que
a pilha fica mais fraca.
Indicações de avaria do controlo à
distância (tipo B)
Z:sinal fraco - ajustar posiçãoFAIL:erro durante a transmissão do
sinal - aproximar ou verificar
o fusível do aquecedorÜ:pilha fraca - substituir a pilha
Programação do controlo à distância
(tipo B)
Também podem ser configuradas até quatro unidades adicionais do
controlo à distância. Durante os
processos de programação adicional, o transmissor mais antigo será
eliminado em cada ocasião.
Remover o fusível do aquecedor
durante 5 segundos e, em seguida,
voltar a colocar o fusível. No espaço
de 2–6 segundos, premir OFF
durante 1 segundo. A programação
está concluída.
Se o controlo não tiver sido utilizado
durante um longo período de tempo,
premir o botão OFF 6 vezes em
intervalos de 2 segundos e, em
seguida, premir longamente durante
mais 2 segundos e aguardar
2 minutos.

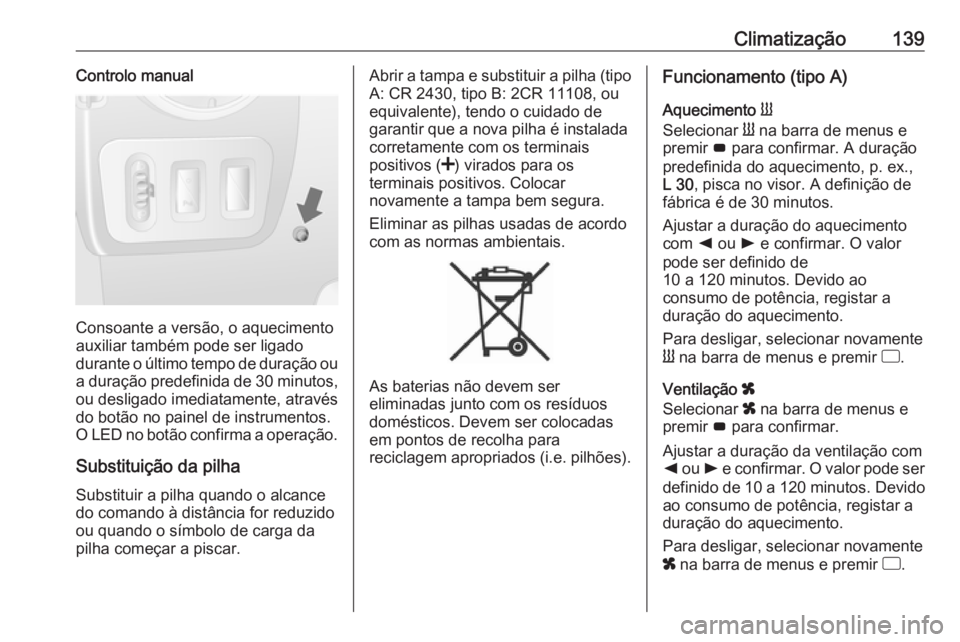

Climatização139Controlo manual
Consoante a versão, o aquecimento
auxiliar também pode ser ligado
durante o último tempo de duração ou a duração predefinida de 30 minutos ,
ou desligado imediatamente, através
do botão no painel de instrumentos.
O LED no botão confirma a operação.
Substituição da pilha
Substituir a pilha quando o alcance
do comando à distância for reduzido
ou quando o símbolo de carga da
pilha começar a piscar.
Abrir a tampa e substituir a pilha (tipo A: CR 2430, tipo B: 2CR 11108, ou
equivalente), tendo o cuidado de
garantir que a nova pilha é instalada
corretamente com os terminais
positivos ( <) virados para os
terminais positivos. Colocar
novamente a tampa bem segura.
Eliminar as pilhas usadas de acordo
com as normas ambientais.
As baterias não devem ser
eliminadas junto com os resíduos
domésticos. Devem ser colocadas
em pontos de recolha para
reciclagem apropriados (i.e. pilhões).
Funcionamento (tipo A)
Aquecimento Y
Selecionar Y na barra de menus e
premir G para confirmar. A duração
predefinida do aquecimento, p. ex.,
L 30 , pisca no visor. A definição de
fábrica é de 30 minutos.
Ajustar a duração do aquecimento
com k ou l e confirmar. O valor
pode ser definido de
10 a 120 minutos. Devido ao
consumo de potência, registar a
duração do aquecimento.
Para desligar, selecionar novamente Y na barra de menus e premir d.
Ventilação x
Selecionar x na barra de menus e
premir G para confirmar.
Ajustar a duração da ventilação com
k ou l e confirmar. O valor pode ser
definido de 10 a 120 minutos . Devido
ao consumo de potência, registar a
duração do aquecimento.
Para desligar, selecionar novamente
x na barra de menus e premir d.

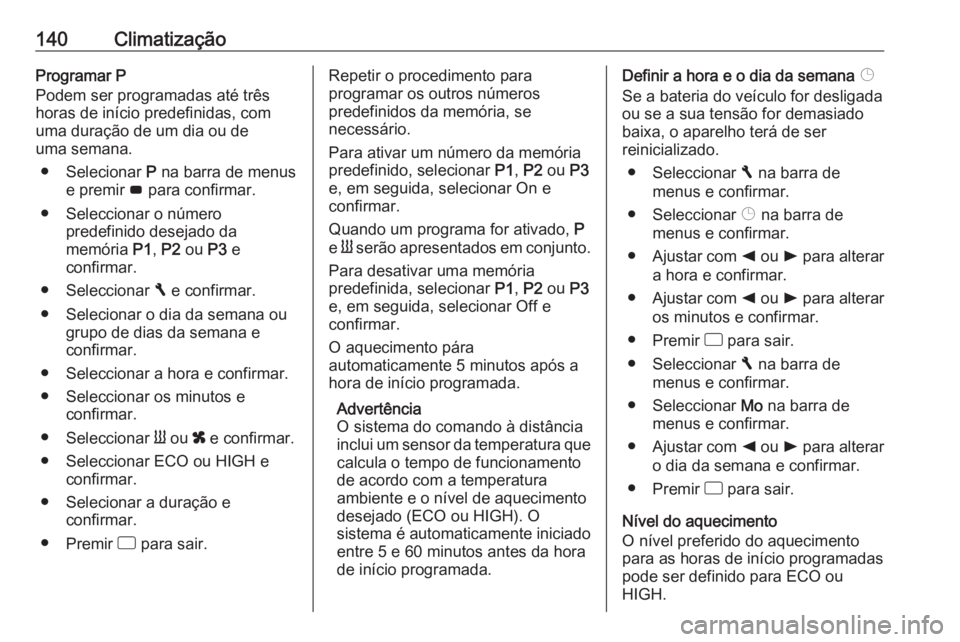

140ClimatizaçãoProgramar P
Podem ser programadas até três
horas de início predefinidas, com uma duração de um dia ou de
uma semana.
● Selecionar P na barra de menus
e premir G para confirmar.
● Seleccionar o número predefinido desejado da
memória P1, P2 ou P3 e
confirmar.
● Seleccionar F e confirmar.
● Selecionar o dia da semana ou grupo de dias da semana e
confirmar.
● Seleccionar a hora e confirmar.
● Seleccionar os minutos e confirmar.
● Seleccionar Y ou x e confirmar.
● Seleccionar ECO ou HIGH e confirmar.
● Selecionar a duração e confirmar.
● Premir d para sair.Repetir o procedimento para
programar os outros números
predefinidos da memória, se
necessário.
Para ativar um número da memória
predefinido, selecionar P1, P2 ou P3
e, em seguida, selecionar On e
confirmar.
Quando um programa for ativado, P
e Y serão apresentados em conjunto.
Para desativar uma memória
predefinida, selecionar P1, P2 ou P3
e, em seguida, selecionar Off e
confirmar.
O aquecimento pára
automaticamente 5 minutos após a
hora de início programada.
Advertência
O sistema do comando à distância
inclui um sensor da temperatura que
calcula o tempo de funcionamento
de acordo com a temperatura
ambiente e o nível de aquecimento
desejado (ECO ou HIGH). O
sistema é automaticamente iniciado
entre 5 e 60 minutos antes da hora
de início programada.Definir a hora e o dia da semana Þ
Se a bateria do veículo for desligada
ou se a sua tensão for demasiado
baixa, o aparelho terá de ser
reinicializado.
● Seleccionar F na barra de
menus e confirmar.
● Seleccionar Þ na barra de
menus e confirmar.
● Ajustar com k ou l para alterar
a hora e confirmar.
● Ajustar com k ou l para alterar
os minutos e confirmar.
● Premir d para sair.
● Seleccionar F na barra de
menus e confirmar.
● Seleccionar Mo na barra de
menus e confirmar.
● Ajustar com k ou l para alterar
o dia da semana e confirmar.
● Premir d para sair.
Nível do aquecimento
O nível preferido do aquecimento para as horas de início programadas
pode ser definido para ECO ou
HIGH.

Climatização141●Seleccionar Y na barra de menus
e confirmar.
● Seleccionar ECO ou HIGH e confirmar.
● Premir d para sair.
Funcionamento (tipo B)
Aquecimento Y ou ventilação x
Selecionar o modo de funcionamento
Y ou x, se necessário.
● Premir l três vezes.
● Premir Y e OFF
simultaneamente; Y ou x pisca.
● Ajustar com k ou l para
selecionar Y ou x.
● Premir Y e OFF
simultaneamente para confirmar.
Para ligar, premir Y durante
1 segundo. A duração de
aquecimento pré-determinada, p. ex.
por exemplo 30, é apresentada. A
definição de fábrica é de 30 minutos.
A duração de aquecimento pode ser
definida em incrementos de
10 minutos. Devido ao consumo de
potência, registar a duração do
aquecimento.● Premir l quatro vezes.
● Premir Y e OFF
simultaneamente; Y/x pisca.
● Ajustar com k ou l para
selecionar a duração de
aquecimento pretendida.
● Premir Y e OFF
simultaneamente para confirmar.
Para desligar, premir OFF.
Programar y
O sistema calcula o tempo de
funcionamento do aquecedor em
função da temperatura no interior do
veículo.
● Premir k duas vezes.
● Premir Y e OFF
simultaneamente; y pisca.
● Ajustar com k ou l para
selecionar a hora de início.
● Premir Y e OFF
simultaneamente para confirmar.
Para ligar, premir Y durante
1 segundo; HTM é apresentado.O aquecimento para
automaticamente após a hora de
início programada, ou pode ser
desligado manualmente.
● Premir k duas vezes.
● Premir OFF durante 1 segundo;
HTM apaga-se.
Acertar a hora
Se a bateria do veículo for desligada
ou se a sua tensão for demasiado
baixa, será necessário repor a hora.
● Pressionar l uma vez.
● Premir Y e OFF
simultaneamente; Ö pisca.
● Ajustar com k ou l para definir
a hora.
● Premir Y e OFF
simultaneamente para confirmar.
Nível do aquecimento
O nível de aquecimento preferido
para as horas de início programadas
pode ser definido entre C1 e C5.
● Premir k três vezes.
● Premir Y e OFF
simultaneamente; Y pisca.

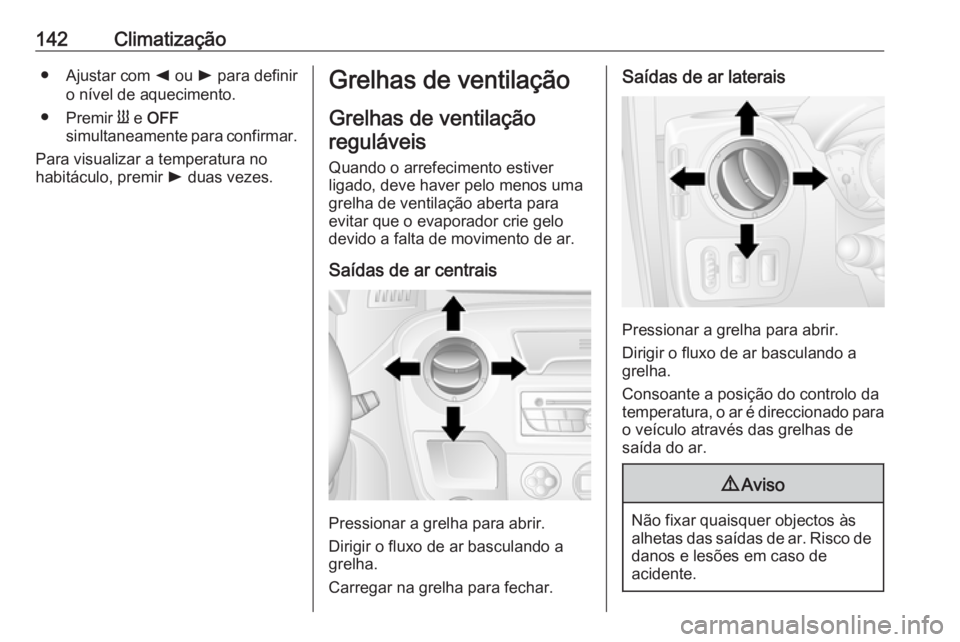

142Climatização● Ajustar com k ou l para definir
o nível de aquecimento.
● Premir Y e OFF
simultaneamente para confirmar.
Para visualizar a temperatura no
habitáculo, premir l duas vezes.Grelhas de ventilação
Grelhas de ventilação reguláveis
Quando o arrefecimento estiver
ligado, deve haver pelo menos uma
grelha de ventilação aberta para
evitar que o evaporador crie gelo
devido a falta de movimento de ar.
Saídas de ar centrais
Pressionar a grelha para abrir.
Dirigir o fluxo de ar basculando a
grelha.
Carregar na grelha para fechar.
Saídas de ar laterais
Pressionar a grelha para abrir.
Dirigir o fluxo de ar basculando a
grelha.
Consoante a posição do controlo da
temperatura, o ar é direccionado para
o veículo através das grelhas de
saída do ar.
9 Aviso
Não fixar quaisquer objectos às
alhetas das saídas de ar. Risco de danos e lesões em caso de
acidente.
