Instrumentos, elementos de manuseamento95Temperatura exterior
Qualquer descida de temperatura
será indicada de imediato e uma
subida de temperatura será
comunicada após um curto espaço de tempo.
Se a temperatura exterior baixar para 3 ºC, o °C acende intermitente no
mostrador de informação como aviso
para condições de estrada com gelo.
Continuará intermitente até a
temperatura subir acima dos 3 ºC.
9 Aviso
Pode já haver gelo na estrada,
apesar de o visor indicar alguns graus acima dos 0 °C.
Relógio
Conforme o veículo, a hora e/ou data
atual pode ser apresentada no Visor
de informação 3 112 ou no Centro de
Informação do Condutor 3 112.
Acertar a hora e a data no
mostrador de informação
As horas e os minutos podem ser
acertados premindo os botões
adequados junto ao visor ou com os
comandos do Sistema de Informação e lazer.
Para mais informações consultar o Manual de informação e lazer.
Acertar a hora no Centro de
Informação do Condutor
Visualizar a função do relógio
premindo repetidamente o botão na
extremidade da alavanca do limpa-
-pára-brisas. Quando a hora piscar
(após aprox. 2 segundos):

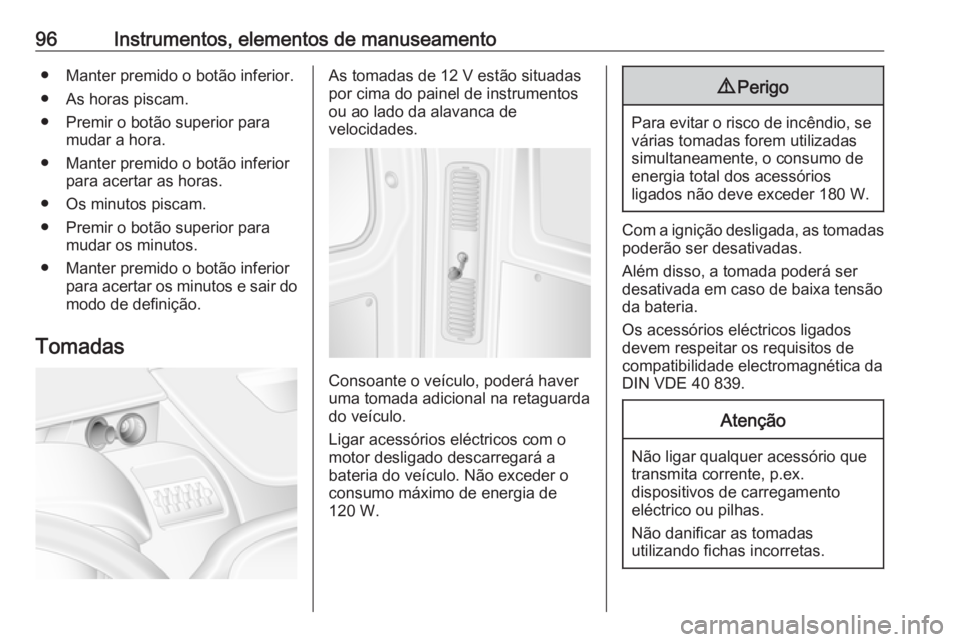

96Instrumentos, elementos de manuseamento● Manter premido o botão inferior.
● As horas piscam.
● Premir o botão superior para mudar a hora.
● Manter premido o botão inferior para acertar as horas.
● Os minutos piscam.
● Premir o botão superior para mudar os minutos.
● Manter premido o botão inferior para acertar os minutos e sair do
modo de definição.
TomadasAs tomadas de 12 V estão situadas
por cima do painel de instrumentos
ou ao lado da alavanca de
velocidades.
Consoante o veículo, poderá haver
uma tomada adicional na retaguarda do veículo.
Ligar acessórios eléctricos com o
motor desligado descarregará a
bateria do veículo. Não exceder o
consumo máximo de energia de
120 W.
9 Perigo
Para evitar o risco de incêndio, se
várias tomadas forem utilizadas
simultaneamente, o consumo de
energia total dos acessórios
ligados não deve exceder 180 W.
Com a ignição desligada, as tomadas poderão ser desativadas.
Além disso, a tomada poderá ser
desativada em caso de baixa tensão
da bateria.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da
DIN VDE 40 839.
Atenção
Não ligar qualquer acessório que
transmita corrente, p.ex.
dispositivos de carregamento
eléctrico ou pilhas.
Não danificar as tomadas
utilizando fichas incorretas.

Instrumentos, elementos de manuseamento97Porta USB
Na unidade de informação e lazer (ouno painel de instrumentos) existeuma porta USB M para a ligação de
fontes de áudio externas e para o
carregamento de dispositivos.
Advertência
As tomadas têm de ser sempre
mantidas limpas e secas.
Tomada AUX, ranhura para cartões
SD - consultar o Manual de
Informação e Lazer.
Isqueiro
Empurrar o isqueiro para dentro.
Desliga-se automaticamente quando a resistência estiver incandescente.
Puxar o isqueiro para fora.
Cinzeiros
Atenção
A utilizar apenas para cinza e nãopara lixos combustíveis.
Cinzeiro portátil
Recipiente para o cinzeiro para
utilização do telemóvel no veículo. Para utilizar, abrir a tampa.

98Instrumentos, elementos de manuseamentoLuzes de aviso,
indicadores de nível e
indicadores
Conjunto de instrumentos Em algumas versões, os ponteiros
dos instrumentos deslocam-se para o
fim dos mostradores quando se liga a ignição.
Velocímetro
Indica a velocidade do veículo.
Limitador de velocidadeA velocidade máxima poderá ser
limitada por um limitador de
velocidade. Como uma indicação
desta restrição, encontra-se uma
etiqueta de aviso no painel de
instrumentos.
Um sinal sonoro de aviso ouvir-se-á
durante 10 segundos se o veículo ultrapassar brevemente o limite
definido.
Advertência
Em certas condições (por exemplo,
inclinações íngremes) a velocidade
do veículo pode exceder o limite
definido.
Limitador de velocidade 3 177.
Programador de velocidade 3 175.Conta-quilómetros
Mostra a distância registada em km.
Conta-quilómetros parcial O conta-quilómetros parcial
apresenta a distância percorrida
desde a última reiniciação.
Premir uma vez o botão na
extremidade da alavanca do limpa-
-pára-brisas para visualizar o conta-
-quilómetros parcial.
Para repor, com o conta-quilómetros
parcial visualizado, premir
continuamente o botão durante

Instrumentos, elementos de manuseamento99alguns segundos com a ignição
ligada. O mostrador pisca duas vezes
e o valor é reposto a 0.
Tacógrafo 3 117.
Conta-rotações
Exibe a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Mostra o nível de combustível no
depósito.
A luz de aviso Y acende-se se o nível
de combustível no depósito estiver
muito baixo. Reabastecer
imediatamente 3 188.
Nunca deixar o depósito ficar
totalmente vazio.
Sistema de combustível diesel purgar 3 204.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.

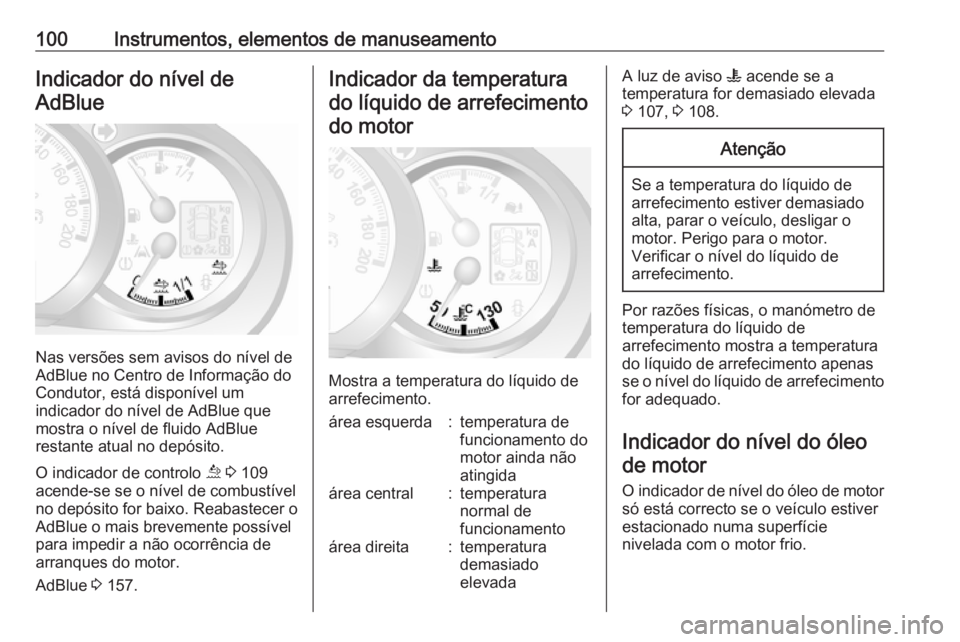

100Instrumentos, elementos de manuseamentoIndicador do nível deAdBlue
Nas versões sem avisos do nível de
AdBlue no Centro de Informação do
Condutor, está disponível um
indicador do nível de AdBlue que
mostra o nível de fluido AdBlue
restante atual no depósito.
O indicador de controlo ú 3 109
acende-se se o nível de combustível no depósito for baixo. Reabastecer o
AdBlue o mais brevemente possível
para impedir a não ocorrência de
arranques do motor.
AdBlue 3 157.
Indicador da temperatura
do líquido de arrefecimento do motor
Mostra a temperatura do líquido de
arrefecimento.
área esquerda:temperatura de
funcionamento do
motor ainda não
atingidaárea central:temperatura
normal de
funcionamentoárea direita:temperatura
demasiado
elevadaA luz de aviso W acende se a
temperatura for demasiado elevada 3 107, 3 108.Atenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Por razões físicas, o manómetro de
temperatura do líquido de
arrefecimento mostra a temperatura
do líquido de arrefecimento apenas
se o nível do líquido de arrefecimento for adequado.
Indicador do nível do óleode motor
O indicador de nível do óleo de motor só está correcto se o veículo estiver
estacionado numa superfície
nivelada com o motor frio.

Instrumentos, elementos de manuseamento101Se o nível do óleo de motor estiver
correcto quando a ignição é ligada,
NÍVEL ÓLEO CORRECTO é
apresentado brevemente no Centro
de Informação do Condutor.
Se o óleo de motor estiver acima do
nível mínimo, premir o botão do
conta-quilómetros parcial na
extremidade da alavanca do limpa-
-vidros dentro de 30 segundos depois
de ter ligado a ignição. A mensagem
NÍVEL ÓLEO é apresentada
juntamente com os quadrados que
correspondem ao nível do óleo.
À medida que o nível do óleo diminui,
os quadrados no mostrador são
substituídos por traços.▢▢▢▢▢▢:nível máximo▢▢▢- - -:nível intermédio- - - - - -:nível mínimo
Se for atingido o nível mínimo do óleo de motor, VERIFIQUE NÍVEL ÓLEO
é apresentado juntamente com a luz
de aviso j depois de a ignição ser
ligada durante 30 segundos. Verificar e abastecer com óleo do motor
3 197.
Para sair do visor de monitorização
do nível do óleo de motor, pressionar
qualquer dos botões do computador
de bordo.
Computador conta quilómetros
parcial 3 115.
Visor de serviço
Quando a ignição é ligada, a
distância restante até à altura do
próximo serviço, poderá ser
brevemente visualizado no Centro de Informação do Condutor. Com base
nas condições de condução, a
indicação do intervalo entre revisões
pode variar consideravelmente.
Quando a distância restante até ao
próximo serviço for inferior a
3000 km ou dois meses, MUDANÇA
ÓLEO é apresentado no Centro de
Informação do Condutor.
Quando a distância atingir 0 km ou a
data da revisão já tiver sido
ultrapassada, as luzes de aviso o e
j acendem-se no conjunto de
instrumentos e MUDAR ÓLEO
RAPIDAMENTE aparece no Centro
de Informação do Condutor.O veículo tem de ir à revisão.
Recorrer à ajuda de uma oficina.
Reiniciar o visor de serviço Após um serviço, é necessário repor
o visor de serviço. Se estiver
disponível, selecionar o visor de
distância antes do serviço no Centro
de Informação do Condutor e, em
seguida, premir continuamente o
botão na extremidade da alavanca do limpa-para-brisas durante
aproximadamente 10 segundos até a
distância antes do próximo serviço
ser visível continuamente.
Computador conta quilómetros
parcial 3 115.
Centro de Informação do Condutor
3 112.
Informação de Serviço 3 244.

102Instrumentos, elementos de manuseamentoVisor da caixa develocidades
O modo ou a mudança seleccionada
da caixa de velocidades manual robotizada é apresentado no
mostrador da caixa de velocidades.
R:marcha-atrásN:ponto mortoA:modo automáticokg:modo de cargaV:modo de invernoT:aplicar o travão de péW:sistema eletrónico da caixa de
velocidadesCaixa de velocidades manual
automatizada 3 165.
Luzes de aviso
As luzes de aviso descritas não
existem em todos os veículos. A
descrição aplica-se a todas as
versões de instrumentos.
Dependendo do equipamento, a
posição das luzes de aviso pode ser
diferente. Quando se liga a ignição, a maior parte das luzes de aviso
acendem-se por breves instantes
para efeitos de teste de
funcionalidade.
As cores das luzes de aviso têm o
seguinte significado:vermelho:perigo, aviso importanteAmarelo:aviso, informação, avariaVerde:confirmação de
activaçãoazul:confirmação de
activaçãobranco:confirmação de
activação
