2018.5 OPEL MOKKA X Інструкція з експлуатації інформаційно-розважальної системи (in Ukrainian)

Догляд за автомобілем223№Контур15Модуль зрідженого нафтового
газу (LPG) / модуль керування
паливною системою16Підігрів сидінь17Пульт дистанційного керу‐
вання модуля керування
трансмісією/водяний насос/
допоміжний обігрівач18Пульт дистанційного управ‐
ління модуля керування
двигуном19Паливний насос20–21Вентилятор охолодження22–23Котушка запалювання /
форсунки24Насос рідини омивача25Привод фар26Датчики системи керування
двигуном27–№Контур28Система запалювання29Система запалювання 1/230Вихлопна система31Дальнє світло від лівої фари32Дальнє світло від правої фари33Модуль керування двигуном34Звуковий сигнал35Система кондиціонування
повітря36Передня протитуманна фара
Запобіжники J-cases
№Контур1Електричний модуль керу‐
вання гальмами2Передній склоочисник3Лінійний блок живлення4Клема живлення блока запо‐
біжників панелі приладів5–6Паливний обігрівач№Контур7Стартер8Вентилятор охолодження9Вентилятор охолодження10Модуль керування двигуном /
свічка запалювання11Стартер

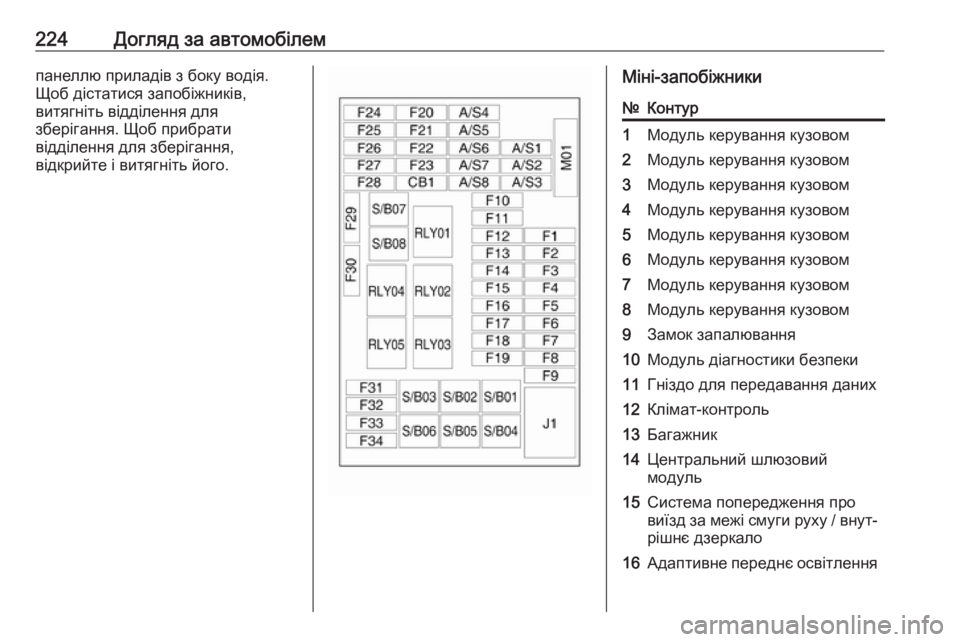

Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
кермом внутрішній блок
запобіжників знаходиться під

224Догляд за автомобілемпанеллю приладів з боку водія.
Щоб дістатися запобіжників,
витягніть відділення для
зберігання. Щоб прибрати
відділення для зберігання,
відкрийте і витягніть його.Міні-запобіжники№Контур1Модуль керування кузовом2Модуль керування кузовом3Модуль керування кузовом4Модуль керування кузовом5Модуль керування кузовом6Модуль керування кузовом7Модуль керування кузовом8Модуль керування кузовом9Замок запалювання10Модуль діагностики безпеки11Гніздо для передавання даних12Клімат-контроль13Багажник14Центральний шлюзовий
модуль15Система попередження про
виїзд за межі смуги руху / внут‐ рішнє дзеркало16Адаптивне переднє освітлення

Догляд за автомобілем225№Контур17Блокування колонки18Модуль ультразвукової
системи допомоги під час
паркування19Модуль керування кузовом /
модуль регулювання напруги20Кермове колесо21–22Запальничка / розетка постій‐ ного струму для додаткового
приладдя (передня)23Запальничка / розетка постій‐
ного струму для додаткового
приладдя (задня центральна
консоль)24Запасний25Модуль телематичних служб26Кермо з підігрівом27Панель приладів/інформа‐
ційно-розважальна система/
вимикач допоміжного обігрі‐
вача28Вилка для причепа№Контур29Інформаційний дисплей /
інформаційно-розважальна
система30Модуль керування трансмісією31Блок приладової панелі32Інформаційно-розважальна
система33Вилка для причепа34Модуль пасивного доступу /
пасивного запуску
Запобіжники S/B
№Контур01Вимикач сидіння з електропри‐ водом02Запасний03Електропідйомники вікон,
передні04Електропідйомники вікон, задні05Режим логістики06Вимикач сидіння з електропри‐ водом№Контур07Запасний08Запасний
MIDI-запобіжник
№КонтурM01PTC
Блок запобіжників
вантажного відділення
Розташований зліва в задньому
відділенні.

226Догляд за автомобілемЩоб дістатися запобіжників, знімітькришку.Міні-запобіжники№Контур1Підсилювач2Привід на всі колеса3–4Селективне каталітичне відно‐
влення5Селективне каталітичне відно‐
влення6Селективне каталітичне відно‐
влення7Селективне каталітичне відно‐
влення8Запасний9Запасний10Запасний11–12Запасний13–14–15Запасний16–№Контур17–18–
Запобіжники S/B
№Контур1Трансформатор постійного
струму на 400 Вт2Трансформатор постійного
струму на 400 Вт3–4–5–6–7–8–9–

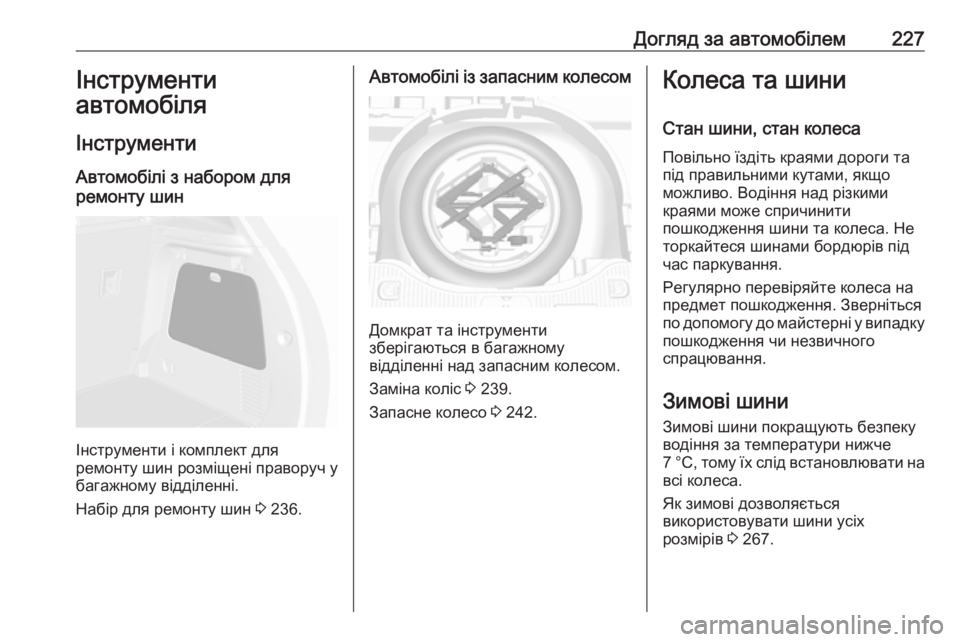

Догляд за автомобілем227Інструменти
автомобіля
Інструменти
Автомобілі з набором для
ремонту шин
Інструменти і комплект для
ремонту шин розміщені праворуч у
багажному відділенні.
Набір для ремонту шин 3 236.
Автомобілі із запасним колесом
Домкрат та інструменти
зберігаються в багажному
відділенні над запасним колесом.
Заміна коліс 3 239.
Запасне колесо 3 242.
Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шиниЗимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на
всі колеса.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 267.

228Догляд за автомобілемЗгідно з нормативами,
затвердженими в певних країнах, у полі зору водія має бути
розташована табличка швидкості.
Використання зимових шин може
призвести до гіршого зчеплення
шин із сухим дорожнім покриттям,
вищого рівня шуму та зменшення
ресурсу шини до зношення
протектора. Після переходу на
зимові шини стежте за тим, як
змінилися керованість та
гальмування автомобіля.
Установлюючи зимові шини,
важливо дотримуватися таких
правил:
● використовувати шини тієї самої марки й типу протекторана всіх чотирьох колесах;
● використовувати лише шини з радіальним кордом таких
самих розміру, діапазону
навантаження та швидкісної
категорії, як у шин, що були
встановлені виробником
автомобіля.
Зимові шини такої самої швидкісної
категорії, як у фірмових шин,
встановлених виробникомавтомобіля, можуть бути
недоступні для шин зі категоріями
швидкості H, V, W, Y та ZR. Під час
експлуатації зимових шин нижчої
швидкісної категорії забороняється
перевищувати визначену для них
граничну швидкість.
Позначення шин
Наприклад, 215/60 R 16 95 H215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), у
відсоткахR:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 263.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом ( наприклад, стрілкою) на
боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин, принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте

Догляд за автомобілем229про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
Тиск у шинах 3 267.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі правих або
лівих дверцят, вказані шини у
комплектації виробника та
відповідний тиск у шинах.
Для країн за межами
Європейського Союзу тиск у шинах
не залежить від навантаження на
них.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить знос шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 261.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 267.Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на

230Догляд за автомобілемшині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.
Система контролю тиску в
шинах
Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування дозволу на
експлуатацію автомобіля.
Поточний тиск у шинах може
відображатися в інформаційному
центрі водія.
Дисплей спрощеної модифікації:
Виберіть сторінку Тиск у шинах у
меню Vehicle Information Menu
(Меню інформації про
автомобіль) ? в інформаційному
центрі водія 3 107.
Дисплей вдосконаленої
модифікації:
