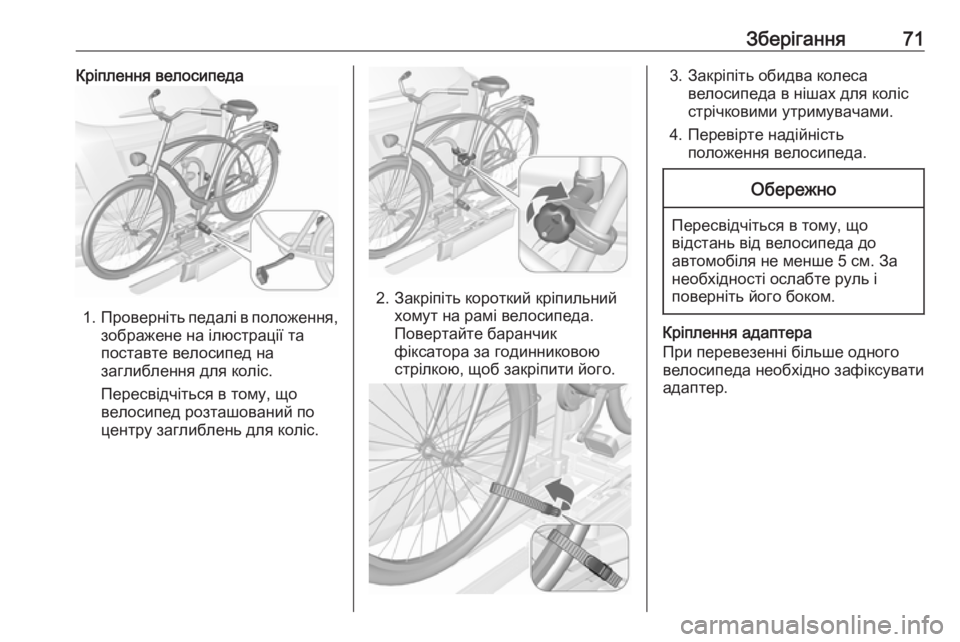

Зберігання71Кріплення велосипеда
1.Проверніть педалі в положення,
зображене на ілюстрації та
поставте велосипед на
заглиблення для коліс.
Пересвідчіться в тому, що
велосипед розташований по
центру заглиблень для коліс.
2. Закріпіть короткий кріпильний хомут на рамі велосипеда.
Повертайте баранчик
фіксатора за годинниковою
стрілкою, щоб закріпити його.
3. Закріпіть обидва колеса велосипеда в нішах для коліс
стрічковими утримувачами.
4. Перевірте надійність положення велосипеда.Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.
Кріплення адаптера
При перевезенні більше одного
велосипеда необхідно зафіксувати
адаптер.

72Зберігання
1. Установіть адаптер на заднійсистемі кріплення, як показано
на малюнку.
2. Поверніть важіль ( 1) вперед та
утримуйте його, а потім опустіть
адаптер ( 2) ззаду.
3. Відпустіть важіль та перевірте, чи надійно зафіксований
адаптер.
4. Проведіть ремінь, закріплений до адаптера, під важелем під
час складання задньої системи
кріплення назад. Закріпіть
ремінь.
Кріплення додаткових велосипедів
Кріплення додаткових велосипедів
виконується аналогічно до першого велосипеда. Окрім цього,
дотримуйтеся наведених нижче
рекомендацій:
1. Перед закріпленням велосипеда завжди
розкривайте заглиблення для
коліс для наступного
велосипеда, якщо це потрібно.
2. Завжди провертайте педалі у відповідне положення перед
закріпленням велосипеда.

Зберігання733. Розташовуйте велосипеди назадній системі кріплення у
шаховому порядку (рулем
ліворуч - рулем праворуч).
4. Встановлюючи велосипед, вирівняйте його зі
встановленим раніше.
Маточини коліс велосипедів не
повинні торкатися одна одної.
5. Закріпіть велосипеди кріпильними хомутами та
ременями фіксаторів згідно з
інструкціями, наведеними для
першого велосипеда. Кріпильні
хомути мають фіксуватися паралельно.
Скористайтеся довгим
кріпильним хомутом, щоб
закріпити другий велосипед на
велобагажнику.
Скористайтеся коротким
кріпильним хомутом, щоб
закріпити третій велосипед.
Хомут має бути зафіксований
між рамами другого та третього велосипеда.
6. Крім цього, зафіксуйте обидва колеса третього велосипеда в
нішах для коліс стрічковими
утримувачами.
На останньому велосипеді
рекомендується встановлювати
попереджувальний знак, щоб його
було краще видно.
Складіть задню систему кріплення
назад
Задня система кріплення може
складатися назад, щоб одержати
доступ до багажника автомобіля.
● Без встановленого адаптера:
Для розблокування натисніть
важіль ( 1) й утримуйте його.

74ЗберіганняПотягніть велобагажник (2)
назад, щоб скласти задню
систему кріплення.
● Зі встановленим адаптером:9 Попередження
Будьте уважні при звільненні
задньої системи кріплення,
оскільки вона відхилиться
назад. Ризик травмування.
Тримайте раму ( 1) заднього
велосипеда однією рукою і потягніть за петлю ( 2), щоб
розблокувати його.
Візьміться за задній велосипед
обома руками і складіть задню
систему кріплення назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.9 Попередження
При складанні задньої системи
кріплення вперед
переконайтеся, що вона надійно зафіксована.
Зняття велосипедів
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Поверніть ручку фіксатора проти
годинникової стрілки і зніміть
кріпильні хомути.
Зняття адаптера
Зніміть адаптер перед тим, як зняти велосипед з задньої системи
кріплення.
1. Закрийте заглиблення для коліс.
2. Розстібніть ремінь.
3. Поверніть важіль ( 1) вперед й
утримуйте його.
4. Підніміть адаптер ( 2) за задню
його частину і зніміть його.

Зберігання75Розбирання багажника для
велосипедів
Натисніть кнопку ( 1) та зніміть
верхню частину багажника ( 2).
Натисніть кнопку ( 1) і встановіть
багажник на місце ( 2).
Розташуйте кріпильні хомути, як
показано на ілюстрації.
Для розблокування поверніть
рукоятку ( 1) убік, а потім підніміть
багажник( 2).
Складіть велобагажник назад,
потім посуньте вперед до упору ( 1).
Натисніть на задню частину велобагажника ( 2).
Закрийте заглиблення для коліс Закрийте заглиблення для коліс.
Закріпіть ремінець.

76Зберігання
Обережно зберігайте ремінці
фіксаторів.
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Закріпіть ремінець.
Згорніть задні ліхтарі
Вийміть обидві шпильки. Витягніть
задні ліхтарі з тримача і
розташуйте їх у положенні для зберігання.
Вставте задні ліхтарі в тримач (1).
Вставте шпильки у призначені для
них отвори на тримачі і задніх
ліхтарях (2).
Примітка
Перевірте, чи задні ліхтарі діють
належним чином.
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Слідкуйте за тим, щоб усі
складані деталі, такі як ніші для
коліс та кріпильні хомути,
зберігалися належним чином. В
іншому випадку задня система
кріплення може пошкодитися,
якщо спробувати скласти її.

Зберігання77Підніміть важіль розблокування та
утримуйте його в такому
положенні. Злегка підніміть
систему і посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться на СТО.
Багажне відділення
Подовження багажного
відділенняОбережно
Перед складанням спинки
заднього сидіння опустіть
подушку цього сидіння.
Недотримання цієї вимоги може
призвести до пошкодження
заднього сидіння.
1. Опустіть підголівники, натискаючи кнопки вивільнення
фіксаторів.
Примітка
Щоб забезпечити достатньо місця для подушки заднього сидіння,
посуньте спинку переднього
сидіння вперед та встановіть її у
вертикальне положення.
2. Потягніть за петлю під подушкою сидіння та складіть
подушку донизу.

78Зберігання3. Потягніть за важільрозблокування у верхній
частині спинки.
4. Складіть спинку разом і униз.
5. Покладіть паски безпеки крайніх сидінь в напрямні
пасків.
Щоб повернути спинку у вихідне
положення, витягніть пасок
безпеки з напрямних та підніміть
спинку вгору.
Надійно встановіть спинку сидіння в бажаному положенні.9 Попередження
Після розкладання спинок
сидінь перевірте, чи надійно
вони зафіксовані, перед тим, як
рушити. Невиконання цієї
інструкції може в разі різкого
гальмування чи зіткнення
призвести до травмування
людей та пошкодження багажу
або автомобіля.
Перевірте, чи не затиснуті паски
безпеки в замку фіксатора.
Центральний пасок безпеки
заднього сидіння може
заблокуватися, коли ви піднімете
спинку. У цьому випадку дозвольте
паску безпеки повністю
повернутися у вихідне положення,
а потім повторіть операцію.
Якщо пасок безпеки все ще
заблокований, складіть подушку
сидіння і спробуйте ще раз.
Щоб повернути на місце подушку
заднього сидіння, поставте задню
частину подушки сидіння у вихідне
положення, при цьому
переконайтеся в тому, що паски
безпеки та пряжки не перекручені і
не потрапили під подушку сидіння,
потім міцно натисніть на подушку
сидіння униз, доки вона не
зафіксується.Обережно
При поверненні спинки задніх
сидінь у вертикальне
положення, покладіть пасок
безпеки та пряжки заднього
сидіння між спинкою та
подушкою заднього сидіння.
