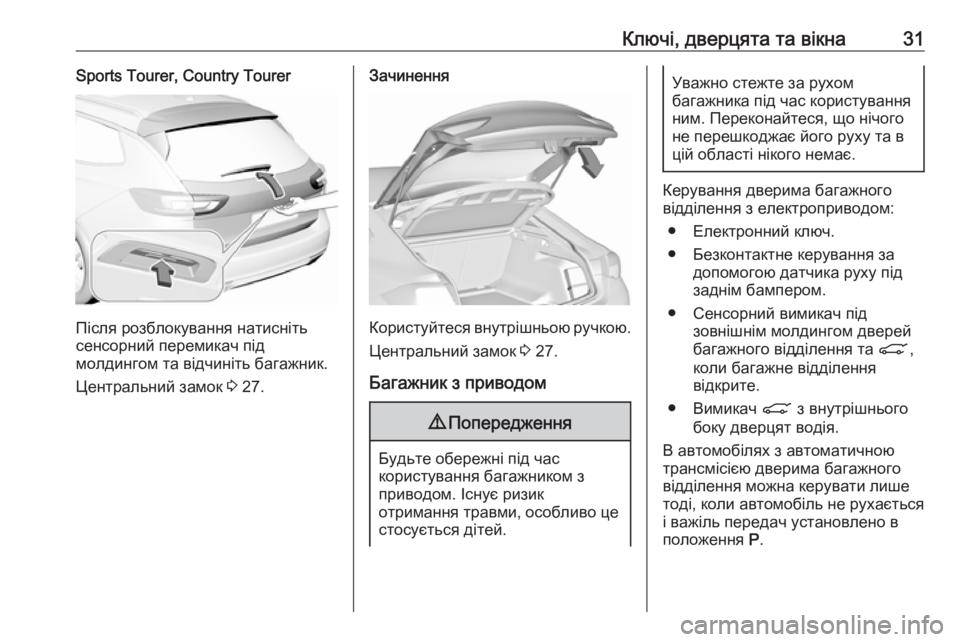

Ключі, дверцята та вікна31Sports Tourer, Country Tourer
Після розблокування натисніть
сенсорний перемикач під
молдингом та відчиніть багажник.
Центральний замок 3 27.
Зачинення
Користуйтеся внутрішньою ручкою.
Центральний замок 3 27.
Багажник з приводом
9 Попередження
Будьте обережні під час
користування багажником з
приводом. Існує ризик
отримання травми, особливо це стосується дітей.
Уважно стежте за рухом
багажника під час користування
ним. Переконайтеся, що нічого
не перешкоджає його руху та в
цій області нікого немає.
Керування дверима багажного
відділення з електроприводом:
● Електронний ключ.
● Безконтактне керування за допомогою датчика руху під
заднім бампером.
● Сенсорний вимикач під зовнішнім молдингом дверей
багажного відділення та C,
коли багажне відділення
відкрите.
● Вимикач C з внутрішнього
боку дверцят водія.
В автомобілях з автоматичною
трансмісією дверима багажного
відділення можна керувати лише тоді, коли автомобіль не рухається
і важіль передач установлено в
положення P.

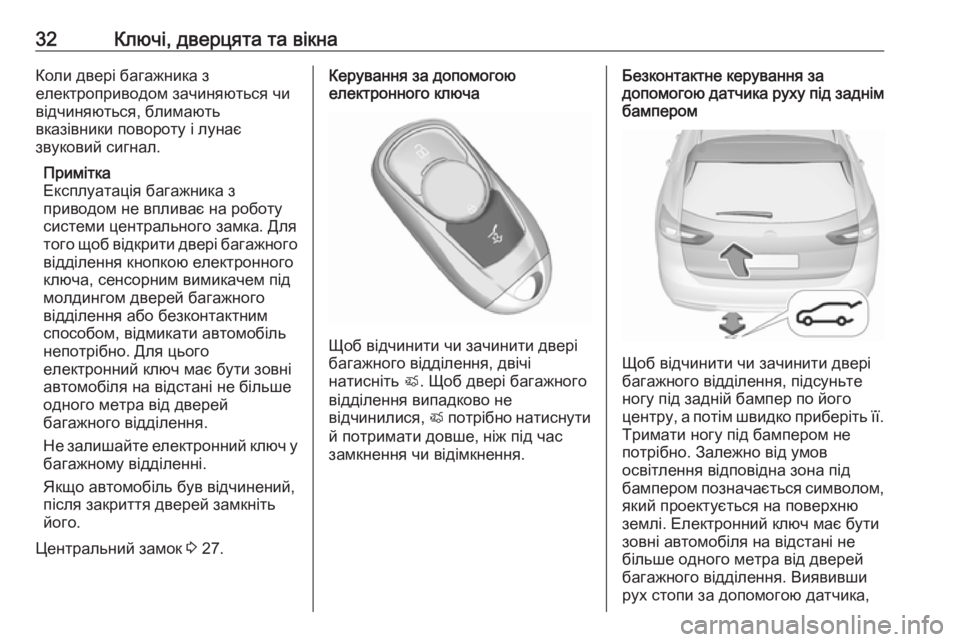

32Ключі, дверцята та вікнаКоли двері багажника з
електроприводом зачиняються чи
відчиняються, блимають
вказівники повороту і лунає
звуковий сигнал.
Примітка
Експлуатація багажника з
приводом не впливає на роботу
системи центрального замка. Для
того щоб відкрити двері багажного відділення кнопкою електронного
ключа, сенсорним вимикачем під
молдингом дверей багажного
відділення або безконтактним
способом, відмикати автомобіль
непотрібно. Для цього
електронний ключ має бути зовні
автомобіля на відстані не більше
одного метра від дверей
багажного відділення.
Не залишайте електронний ключ у
багажному відділенні.
Якщо автомобіль був відчинений,
після закриття дверей замкніть
його.
Центральний замок 3 27.Керування за допомогою
електронного ключа
Щоб відчинити чи зачинити двері
багажного відділення, двічі
натисніть X. Щоб двері багажного
відділення випадково не
відчинилися, X потрібно натиснути
й потримати довше, ніж під час
замкнення чи відімкнення.
Безконтактне керування за
допомогою датчика руху під заднім
бампером
Щоб відчинити чи зачинити двері
багажного відділення, підсуньте
ногу під задній бампер по його
центру, а потім швидко приберіть її. Тримати ногу під бампером не
потрібно. Залежно від умов
освітлення відповідна зона під
бампером позначається символом, який проектується на поверхню
землі. Електронний ключ має бути
зовні автомобіля на відстані не
більше одного метра від дверей
багажного відділення. Виявивши
рух стопи за допомогою датчика,

Ключі, дверцята та вікна33система з невеликою затримкоюприводить у рух двері багажного
відділення.9 Небезпека
Під час безконтактного
відкривання чи закривання
дверей не торкайтеся деталей
знизу автомобіля. Ці деталі
можуть бути гарячими й
спричинити опіки.
Керування за допомогою
сенсорного вимикача під зовнішнім
молдингом дверей багажного
відділення
Щоб відкрити двері багажного
відділення, натискайте сенсорний
перемикач під молдингом, доки
двері багажного відділення не
почнуть рухатися. Коли автомобіль
замкнений, електронний ключ має
бути зовні автомобіля на відстані
не більше одного метра від дверей багажного відділення.
Щоб закрити його, натисніть й
утримуйте C на відкритих дверях
багажного відділення, поки вони не почнуть рухатися.
Керування за допомогою вимикача
на внутрішньому боці дверцят
водія
Натискайте C на внутрішньому
боці дверцят водія, доки двері
багажного відділення не почнуть
відчинятися чи зачинятися.

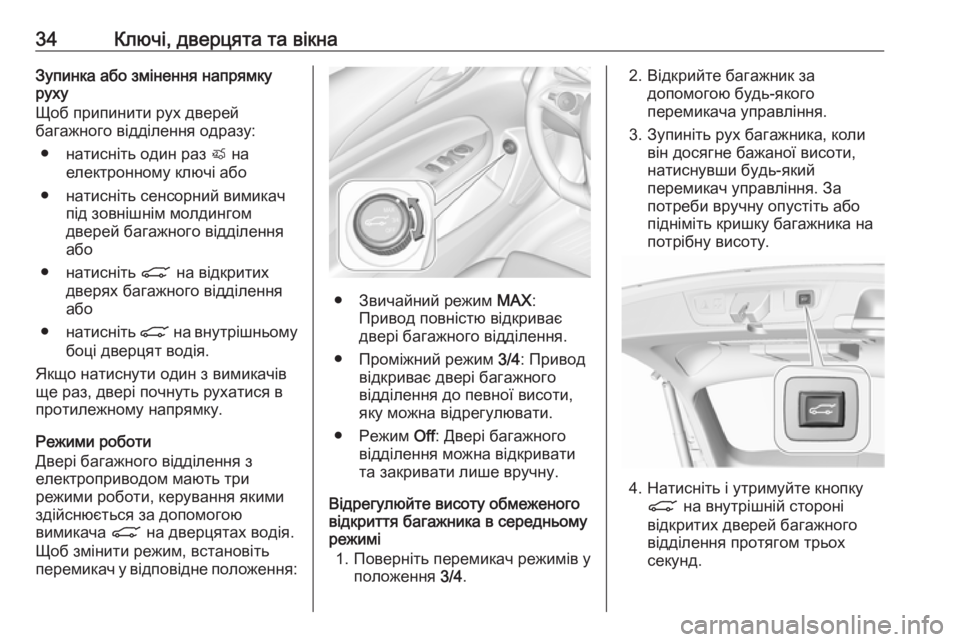

34Ключі, дверцята та вікнаЗупинка або змінення напрямку
руху
Щоб припинити рух дверей
багажного відділення одразу:
● натисніть один раз X на
електронному ключі або
● натисніть сенсорний вимикач під зовнішнім молдингом
дверей багажного відділення
або
● натисніть C на відкритих
дверях багажного відділення
або
● натисніть C на внутрішньому
боці дверцят водія.
Якщо натиснути один з вимикачів
ще раз, двері почнуть рухатися в
протилежному напрямку.
Режими роботи
Двері багажного відділення з
електроприводом мають три
режими роботи, керування якими
здійснюється за допомогою
вимикача C на дверцятах водія.
Щоб змінити режим, встановіть
перемикач у відповідне положення:
● Звичайний режим MAX:
Привод повністю відкриває
двері багажного відділення.
● Проміжний режим 3/4: Привод
відкриває двері багажного
відділення до певної висоти,
яку можна відрегулювати.
● Режим Off: Двері багажного
відділення можна відкривати
та закривати лише вручну.
Відрегулюйте висоту обмеженого
відкриття багажника в середньому
режимі
1. Поверніть перемикач режимів у положення 3/4.
2. Відкрийте багажник за
допомогою будь-якого
перемикача управління.
3. Зупиніть рух багажника, коли він досягне бажаної висоти,
натиснувши будь-який
перемикач управління. За
потреби вручну опустіть або
підніміть кришку багажника на
потрібну висоту.
4. Натисніть і утримуйте кнопку C на внутрішній стороні
відкритих дверей багажного
відділення протягом трьох
секунд.

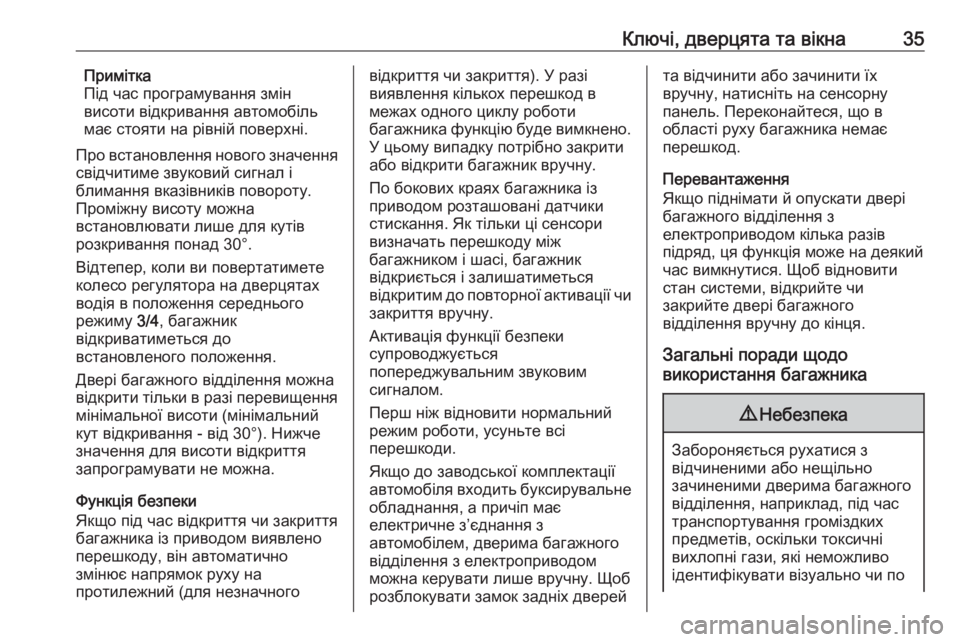

Ключі, дверцята та вікна35Примітка
Під час програмування змін
висоти відкривання автомобіль
має стояти на рівній поверхні.
Про встановлення нового значення
свідчитиме звуковий сигнал і
блимання вказівників повороту.
Проміжну висоту можна
встановлювати лише для кутів розкривання понад 30°.
Відтепер, коли ви повертатимете
колесо регулятора на дверцятах
водія в положення середнього
режиму 3/4, багажник
відкриватиметься до
встановленого положення.
Двері багажного відділення можна
відкрити тільки в разі перевищення
мінімальної висоти (мінімальний кут відкривання - від 30°). Нижче
значення для висоти відкриття
запрограмувати не можна.
Функція безпеки
Якщо під час відкриття чи закриття багажника із приводом виявлено
перешкоду, він автоматично
змінює напрямок руху на
протилежний (для незначноговідкриття чи закриття). У разі
виявлення кількох перешкод в
межах одного циклу роботи
багажника функцію буде вимкнено. У цьому випадку потрібно закрити
або відкрити багажник вручну.
По бокових краях багажника із
приводом розташовані датчики стискання. Як тільки ці сенсори
визначать перешкоду між
багажником і шасі, багажник
відкриється і залишатиметься
відкритим до повторної активації чи
закриття вручну.
Активація функції безпеки
супроводжується
попереджувальним звуковим
сигналом.
Перш ніж відновити нормальний режим роботи, усуньте всі
перешкоди.
Якщо до заводської комплектації
автомобіля входить буксирувальне
обладнання, а причіп має
електричне з’єднання з
автомобілем, дверима багажного
відділення з електроприводом
можна керувати лише вручну. Щоб
розблокувати замок задніх дверейта відчинити або зачинити їх
вручну, натисніть на сенсорну
панель. Переконайтеся, що в
області руху багажника немає
перешкод.
Перевантаження
Якщо піднімати й опускати двері
багажного відділення з
електроприводом кілька разів
підряд, ця функція може на деякий
час вимкнутися. Щоб відновити
стан системи, відкрийте чи
закрийте двері багажного
відділення вручну до кінця.
Загальні поради щодо
використання багажника9 Небезпека
Забороняється рухатися з
відчиненими або нещільно
зачиненими дверима багажного
відділення, наприклад, під час
транспортування громіздких
предметів, оскільки токсичні
вихлопні гази, які неможливо
ідентифікувати візуально чи по

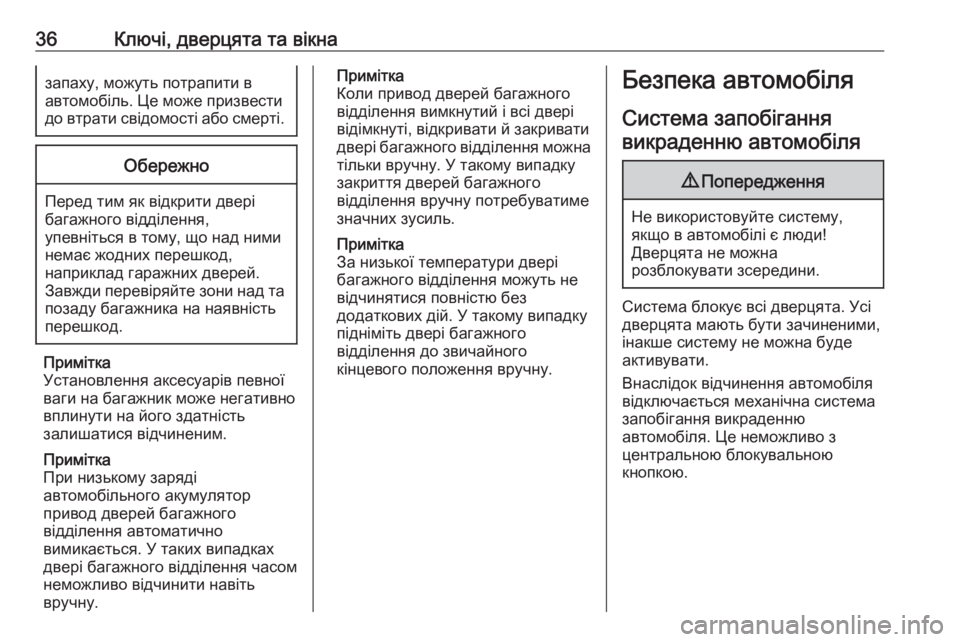

36Ключі, дверцята та вікназапаху, можуть потрапити в
автомобіль. Це може призвести
до втрати свідомості або смерті.Обережно
Перед тим як відкрити двері
багажного відділення,
упевніться в тому, що над ними
немає жодних перешкод,
наприклад гаражних дверей.
Завжди перевіряйте зони над та
позаду багажника на наявність
перешкод.
Примітка
Установлення аксесуарів певної
ваги на багажник може негативно
вплинути на його здатність
залишатися відчиненим.
Примітка
При низькому заряді
автомобільного акумулятор
привод дверей багажного
відділення автоматично
вимикається. У таких випадках
двері багажного відділення часом
неможливо відчинити навіть
вручну.
Примітка
Коли привод дверей багажного
відділення вимкнутий і всі двері
відімкнуті, відкривати й закривати
двері багажного відділення можна тільки вручну. У такому випадку
закриття дверей багажного
відділення вручну потребуватиме
значних зусиль.
Примітка
За низької температури двері
багажного відділення можуть не
відчинятися повністю без
додаткових дій. У такому випадку
підніміть двері багажного
відділення до звичайного
кінцевого положення вручну.Безпека автомобіля
Система запобіганнявикраденню автомобіля9 Попередження
Не використовуйте систему,
якщо в автомобілі є люди!
Дверцята не можна
розблокувати зсередини.
Система блокує всі дверцята. Усі
дверцята мають бути зачиненими,
інакше систему не можна буде
активувати.
Внаслідок відчинення автомобіля
відключається механічна система
запобігання викраденню
автомобіля. Це неможливо з
центральною блокувальною
кнопкою.

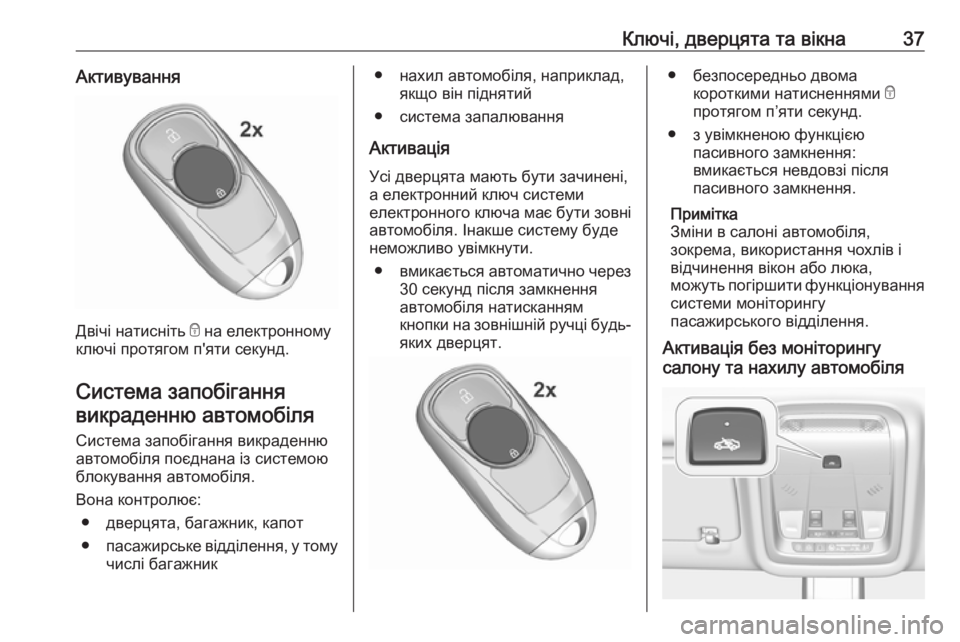

Ключі, дверцята та вікна37Активування
Двічі натисніть e на електронному
ключі протягом п'яти секунд.
Система запобіганнявикраденню автомобіля
Система запобігання викраденню
автомобіля поєднана із системою
блокування автомобіля.
Вона контролює: ● дверцята, багажник, капот
● пасажирське відділення, у тому
числі багажник
● нахил автомобіля, наприклад, якщо він піднятий
● система запалювання
Активація
Усі дверцята мають бути зачинені,
а електронний ключ системи
електронного ключа має бути зовні автомобіля. Інакше систему буде
неможливо увімкнути.
● вмикається автоматично через
30 секунд після замкнення
автомобіля натисканням
кнопки на зовнішній ручці будь- яких дверцят.● безпосередньо двома
короткими натисненнями e
протягом п’яти секунд.
● з увімкненою функцією пасивного замкнення:
вмикається невдовзі після
пасивного замкнення.
Примітка
Зміни в салоні автомобіля,
зокрема, використання чохлів і
відчинення вікон або люка,
можуть погіршити функціонування системи моніторингу
пасажирського відділення.
Активація без моніторингу
салону та нахилу автомобіля

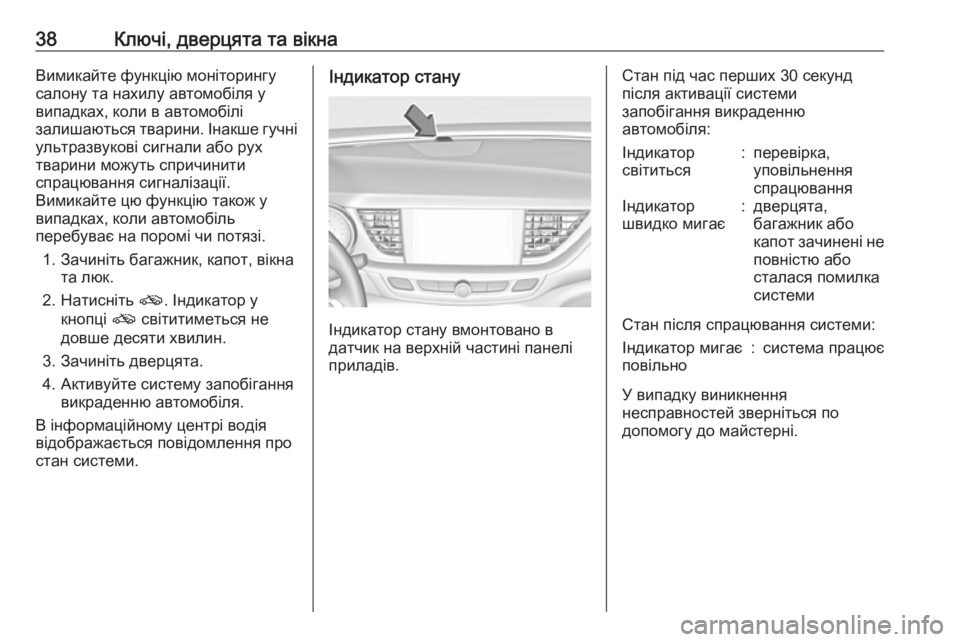

38Ключі, дверцята та вікнаВимикайте функцію моніторингу
салону та нахилу автомобіля у
випадках, коли в автомобілі
залишаються тварини. Інакше гучні
ультразвукові сигнали або рух
тварини можуть спричинити
спрацювання сигналізації.
Вимикайте цю функцію також у випадках, коли автомобіль
перебуває на поромі чи потязі.
1. Зачиніть багажник, капот, вікна та люк.
2. Натисніть o. Індикатор у
кнопці o світитиметься не
довше десяти хвилин.
3. Зачиніть дверцята.
4. Активуйте систему запобігання викраденню автомобіля.
В інформаційному центрі водія відображається повідомлення про
стан системи.Індикатор стану
Індикатор стану вмонтовано в
датчик на верхній частині панелі
приладів.
Стан під час перших 30 секунд
після активації системи
запобігання викраденню
автомобіля:Індикатор
світиться:перевірка,
уповільнення
спрацюванняІндикатор
швидко мигає:дверцята,
багажник або
капот зачинені не
повністю або
сталася помилка
системи
Стан після спрацювання системи:
Індикатор мигає
повільно:система працює
У випадку виникнення
несправностей зверніться по
допомогу до майстерні.
